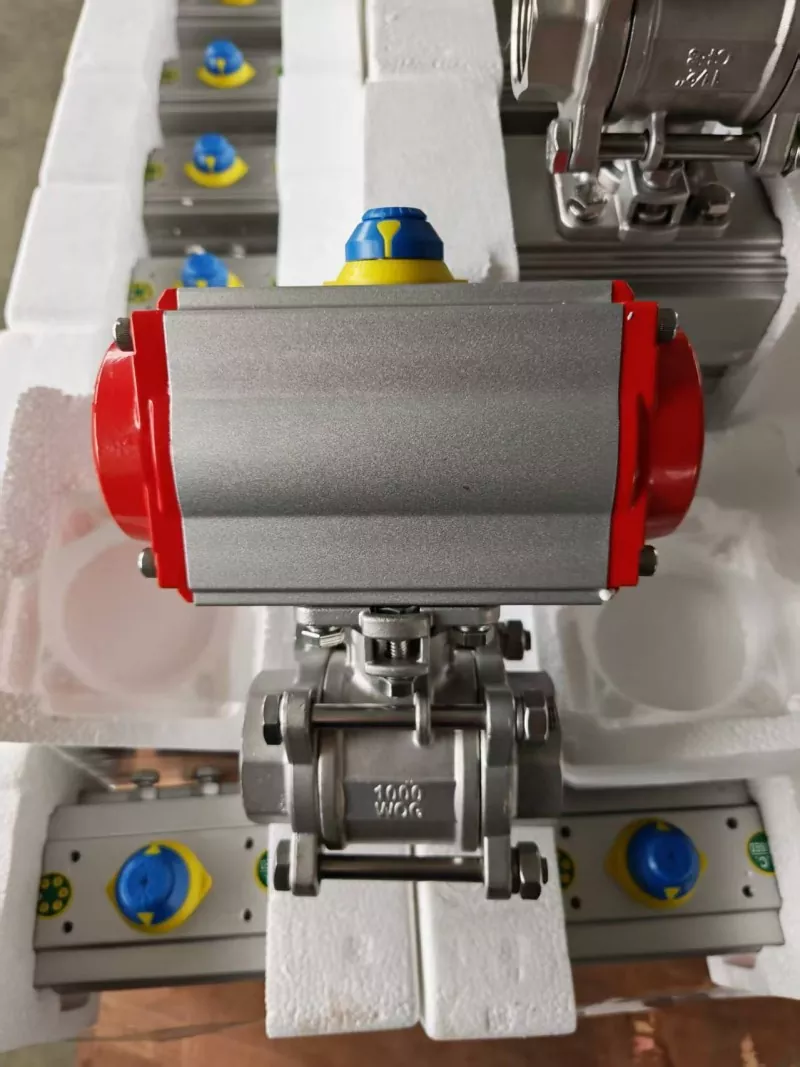

De3-delige pneumatische kogelkraancombineert een robuuste driedelige carrosserieconstructie met een compacte pneumatische actuator met hoge cyclus. Deze klep is ontworpen voor zowel aan/uit- als modulerende regeltoepassingen en levert geen lekkage, een lage drukval en een lange levensduur in veeleisende procesomgevingen.
Verkrijgbaar met PTFE zachte afdichting of metalen harde afdichting, en compatibel met enkelwerkende (veerretour) of dubbelwerkende aandrijvingen, de Joepai 3-delige pneumatische kogelkraan biedt flexibele automatisering voor uw pijpleidingsysteem.
|
Functie |
Voordeel |
|
3-delig lichaamsontwerp |
Eenvoudig inline-onderhoud – vervang zittingen/afdichtingen zonder het leidingwerk te verwijderen |
|
Zwevende bal |
Betrouwbare afdichting onder hoge druk |
|
PTFE of metalen harde afdichting |
Geen lekkage (≤0,0005 ml/u, ANSI-klasse VI) |
|
Volle doorlaat / gereduceerde doorlaat |
Minimale drukval, energiebesparing |
|
Enkelwerkend (veerretour) |
Fail-safe: sluit automatisch bij luchtverlies |
|
Dubbelwerkend |
Hoger koppel, sneller fietsen |
|
Groot temperatuurbereik |
-40℃ tot 425℃ (PTFE naar metalen afdichting) |
|
Multi-standaard verbindingen |
ANSI / DIN / JIS flens of schroefdraad |
De pneumatische actuator gebruikt perslucht om de kogelkraan 90° te draaien voor open/dicht-bediening. Hieronder vindt u het standaard werkingsprincipe voor dubbelwerkende en enkelwerkende aandrijvingen.
Geen veer – voor werking is luchttoevoer aan beide zijden vereist
|
Actie |
Lucht Zoply-poort |
Uitlaatpoort |
Zuigerbeweging |
Ventielstatus |
|
Open klep |
Poort 2 |
Poort 4 |
Zuigers bewegen naar buiten |
Open |
|
Sluit de klep |
Poort 4 |
Poort 2 |
Zuigers bewegen naar binnen |
Gesloten |

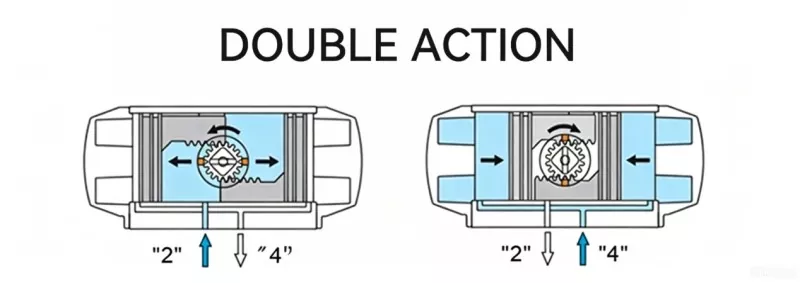

Schemabeschrijving (dubbelwerkend):
Poort 2 = inlaat om klep te openen – perslucht drijft twee zuigers uit elkaar
Poort 4 = inlaat om klep te sluiten – perslucht drijft twee zuigers naar het midden
De veer zorgt voor een feilloze sluiting wanneer de luchttoevoer wegvalt
|
Actie |
Lucht Zoply-poort |
Uitlaatpoort |
Lente staat |
Ventielstatus |
|
Open klep |
Poort 2 |
Poort 4 |
Veer samengedrukt |
Open |
|
Sluit de klep |
Lucht uit poort 2, veerontgrendeling |
Poort 4 (optioneel) |
De lente strekt zich uit |
Gesloten |

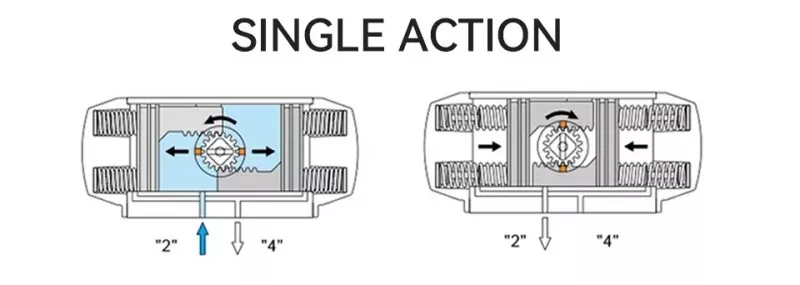

Schemabeschrijving (enkelwerkend):
Poort 2 = inlaat om klep te openen – luchtdruk drukt de veer samen, waardoor de zuigers naar buiten bewegen
Poort 4 (of veerkamer) = wanneer lucht uit poort 2 wordt afgevoerd, brengt de veerkracht de zuigers terug naar de gesloten positie

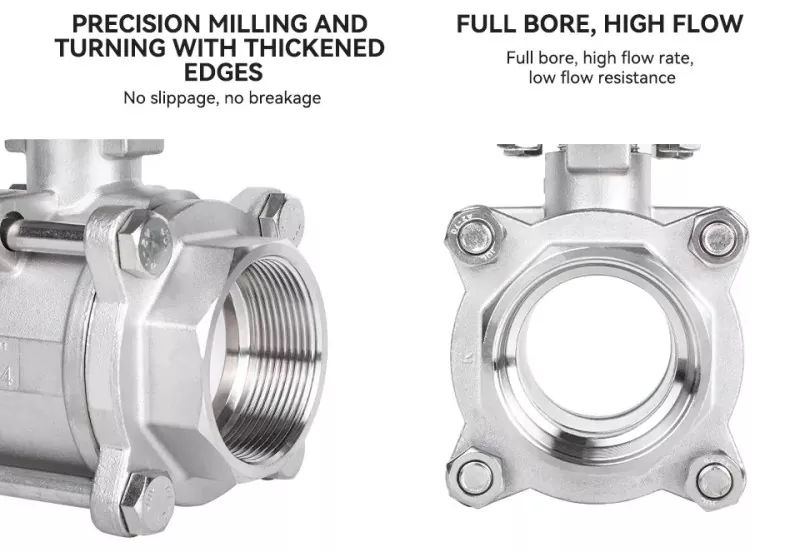

Statische lekkagesnelheid ≤0,0005 ml/u, voldoet aan de ANSI Klasse VI-norm. Zachte PTFE-afdichting voor algemene media, harde metalen afdichting voor hoge temperaturen of schurende media.
Het ontwerp met volledige doorlaat zorgt voor een vrijwel recht stromingspad, waardoor het drukverlies in het systeem wordt verminderd en pompenergie wordt bespaard.
Lichaamsmaterialen: koolstofstaal, WCB, SS304, SS316L. Speciale anti-corrosiebehandeling verlengt de levensduur in water, olie, gas en mild corrosieve media.
Positioner – 4-20mA signaal voor modulerende regeling, nauwkeurigheid ±0,1%
Eindschakelaars – feedback over open/dicht-positie
Magneetventiel – 24V DC / 220V AC voor aan/uit-bediening op afstand
FRL (Filter, Regulator, Lubricator) – schone en gereguleerde luchttoevoer
Geïntegreerde intelligente monitoring biedt tot 180 uur voorafgaande foutwaarschuwing, waardoor ongeplande stilstand met meer dan 40% wordt verminderd.
|
Parameter |
Waarde |
|
Ventieltype |
|
|
Maatbereik |
DN6 tot DN100 (3/8" tot 4") |
|
Drukklasse |
PN16 / PN25 / PN40 / PN63 |
|
Lichaamsmateriaal |
SS304 / SS316 / Koolstofstaal WCB |
|
Materiaal zitting |
PTFE (zacht) / PEEK of metaal (harde afdichting) |
|
Temperatuurbereik |
-40℃ tot 425℃ |
|
Einde verbindingen |
Met flens (ANSI/DIN/JIS) of schroefdraad (NPT/BSP) |
|
Type aandrijving |
Pneumatisch – enkelwerkend (veerteruggang) of dubbelwerkend |
|
Havenidentificatie |
Poort 2 en Poort 4 (industriestandaard) |
|
Optionele accessoires |
Magneetventiel, eindschakelaar, klepstandsteller, FRL |
Petrochemische en chemische verwerking
Gemeentelijk gastransport
Water- en afvalwaterzuivering
Energieopwekking
Voeding & farmacie (sanitaire versie beschikbaar)
Metallurgie en industriële vloeistofcontrole
|
Dienst |
Details |
|
Garantie |
12 maanden vanaf verzenddatum (materialen en vakmanschap) |
|
Aangepaste techniek |
Aanpassing op aanvraag voor unieke toepassingen |
|
Technische ondersteuning |
24/7 via e-mail of hotline |
|
OEM/ODM |
Beschikbaar – matrijsontwerp, materiaalkeuze, integratie van accessoires |
Klaar om uw proces te automatiseren met betrouwbaar3-delige pneumatische kogelkranen?
E-mail:sales@joepaivalve.com
Hotline:+86 19957707725
Vraag vandaag nog een offerte aan – vertel ons uw media, druk, temperatuur en benodigde accessoires (magneetklep, eindschakelaar, klepstandsteller, FRL).
