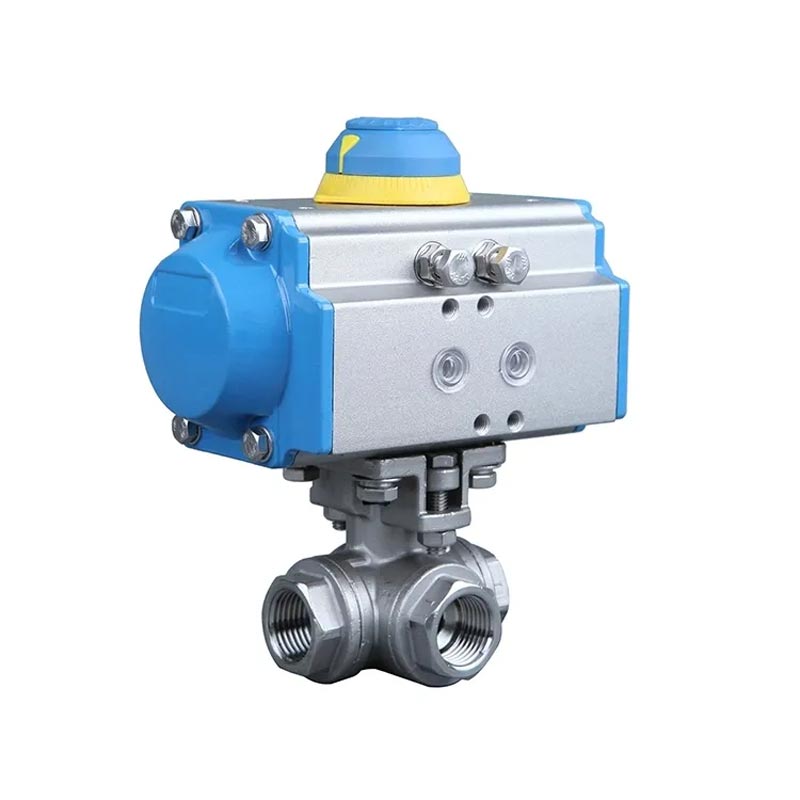

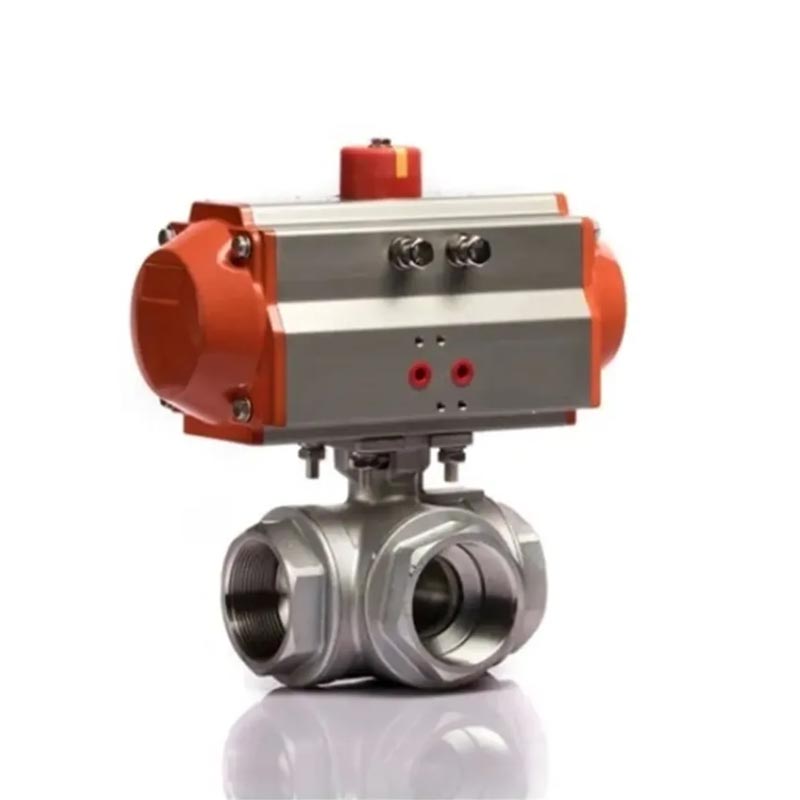

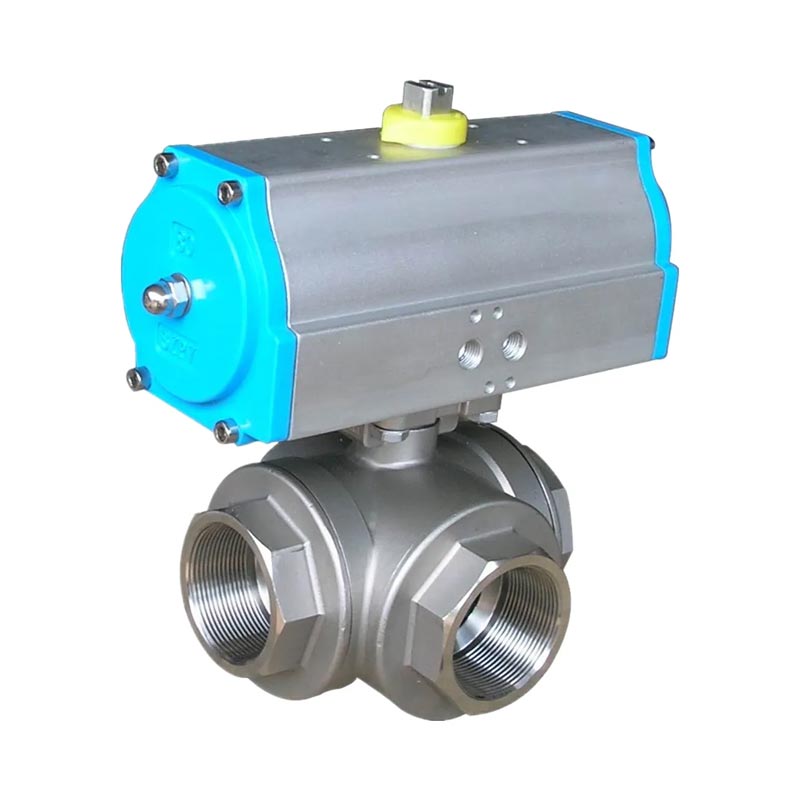

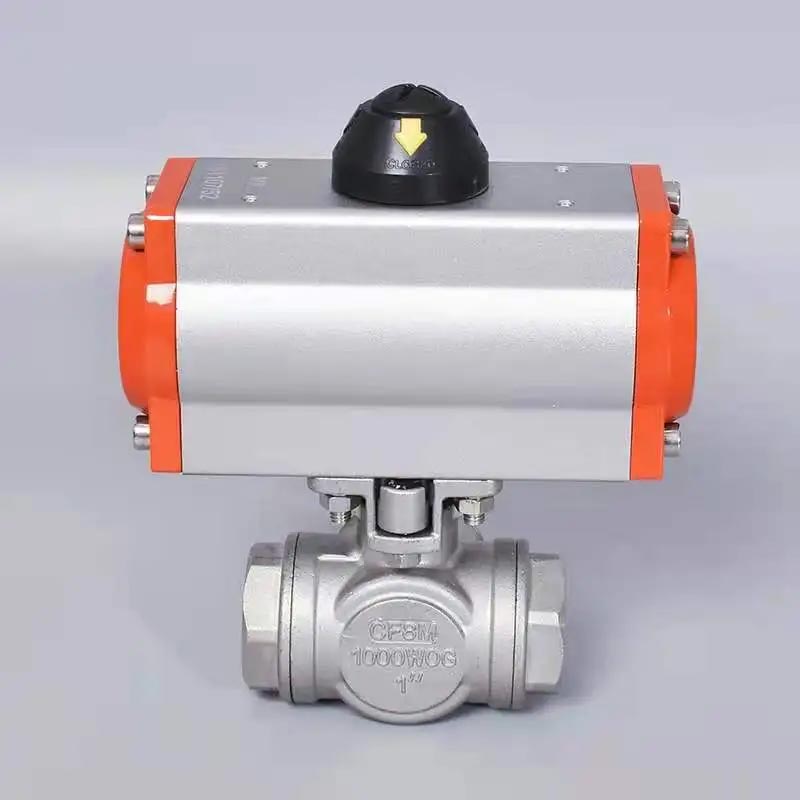

De JOEPAI roestvrijstalen driewegpneumatische kogelkraan met schroefdraad een hoogwaardig gesmeed kleplichaam van roestvrij staal 304 of 316 en is uitgerust met hoogwaardige dubbelwerkende of enkelwerkende pneumatische actuatoren voor automatische bediening voor openen en sluiten. De compacte schroefdraadaansluiting structuur vereenvoudigt installatie en onderhoud, past zich aan verschillende aan normen zoals NPT en BSP, en maakt gebruik van PTFE of versterkte afdichtingsmaterialen voor het afdichtingsgedeelte. Het is geschikt voor T-vormig of L-vormig kanaal structuren en kan mediumomleiding, samenvoeging of omschakeling bewerkstelligen operaties. Het wordt veel gebruikt in besturingssystemen voor vloeistofautomatisering.
Investeringsgietlichaam
Werkdruk 1000 W.O.G.
Verstelbare stuurpenpakking
Zuivere Teflon-afdichtingen en zittingen
Temperatuurbereik: -60 tot 450 °F
ISO5211 direct montagepadontwerp voor actuatoren
Uitblaasbestendige steel, massieve kogel volgens klantverzoek
100% lekkage getest bij 100 psi lucht onder water
Hydrostatische testdruk: 1500 psi
Vergrendelingsgreep (optie)
| 1 | Lichaam | CF8/CF8M | 8 | Stang | SS304/SS316/SS |
| 2 | Kap | CF8/CF8M | 9 | Stuwkracht wasmachine | PTFE |
| 3 | Kap | CF8/CF8M | 10 | Verpakking | PTFE |
| 4 | Bal | SS304/SS316/SS | 11 | Klier | SS304/SS |
| 5 | Zitplaats | PTFE | 12 | Stammoer | SS304/SS |
| 6 | Pakking-A | PTFE | 13 | Blokkeer alleen retraite | SS304/SS |
| 7 | Pakking-B | PTFE |
| NPS | D | L | h1 | h2 | E | Ra | Rb | RC | straat | K |
| 1/2" | 15 | 73.5 | 36.75 | 9 | 39 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 20 | 82.5 | 39.75 | 9 | 47.5 | 18 | 21 | 3 | 3 | 9 |
| 1" | 25 | 89 | 47.25 | 11 | 53 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 125.5 | 56 | 11 | 75 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 40 | 139 | 71.5 | 14 | 86.5 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 154.5 | 77 | 14 | 98 | 25 | 35 | 3.5 | 4.5 | 14 |
| Productnaam | 3-weg roestvrijstalen kogelkraan met schroefdraad en pneumatisch Aandrijving |
| 1. Materiaal | Roestvrij staal 304/316/304L/316L (CF8/CF8M/CF3/CF3M) |
| 2. Grootte | 1/4''~4'' (DN6~DN100) |
| 3. Certificaat | ISO9001 &CE |
| 4. Haven | Verminderde/volledige poort |
| 5. Werkdruk | 1000PSI (PN63/6,3 MPa) |
| 6. Verbinding eindigt | NPT/BSP/BSPT/DIN259/DIN2999 |
| 7. Werktemperatuur. | -20~300ºC |
| 8. Geschikt medium | Water, aardgas, olie en een aantal bijtende vloeistoffen |
| 9. Verzegeling | PTFE, RPTFE, PPL |
| 10. Vergrendelen | Optie |
| 11. Inspectie en testen | Volgens API598 |
| Verzending | |
| Levertijd | 20 ~ 30 dagen |
| Pakket | Standaard export multiplex behuizing |
| Verzendhaven | Ningbo/Shanghai, China |
| Verzendvoorwaarden | Exw, FOB-, CFR, CIF, enz. |
| Betalingsvoorwaarden | T/T, Western Union, enz. |
| 30% vooruitbetaling, 70% saldo vóór verzending of tegen kopie van BL | |
| Garantie | 18 maanden na het verlaten van de fabriek |
| Voordeel | OEM is van toepassing |
| Anderen | Wij vervaardigen ook flenskogelklep, schuifafsluiter, bolklep, Terugslagklep, brandkraanklep, boosterklep, volledig gelast Kogelkraan & Y-zeef., enz. |
