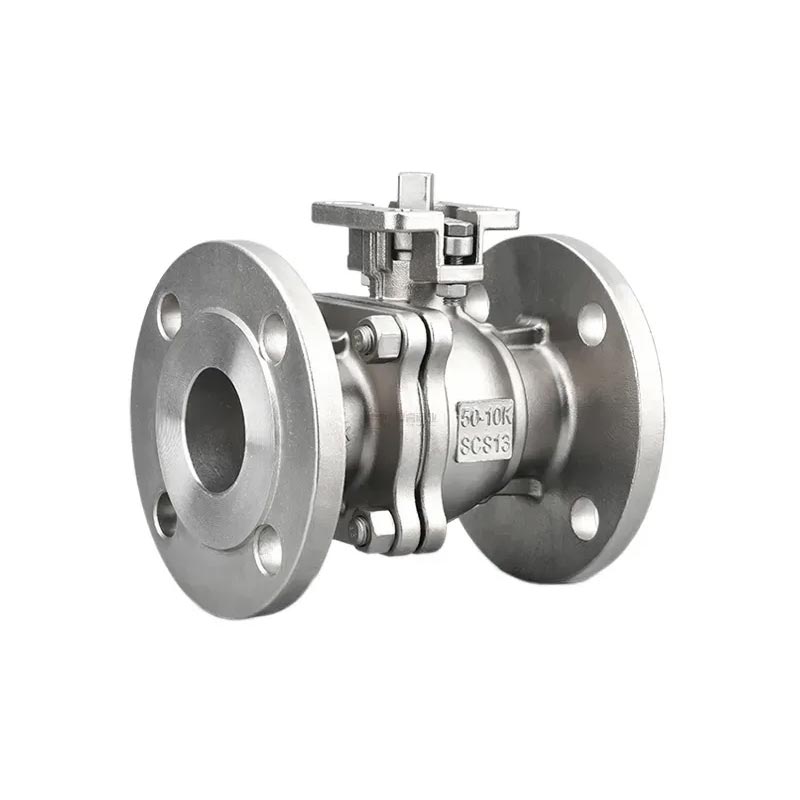

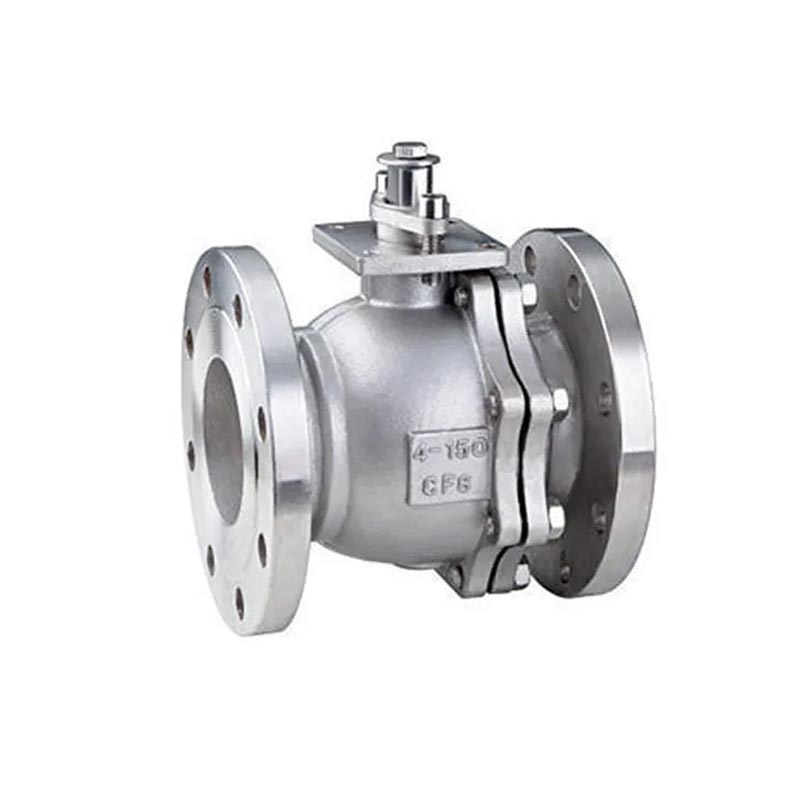

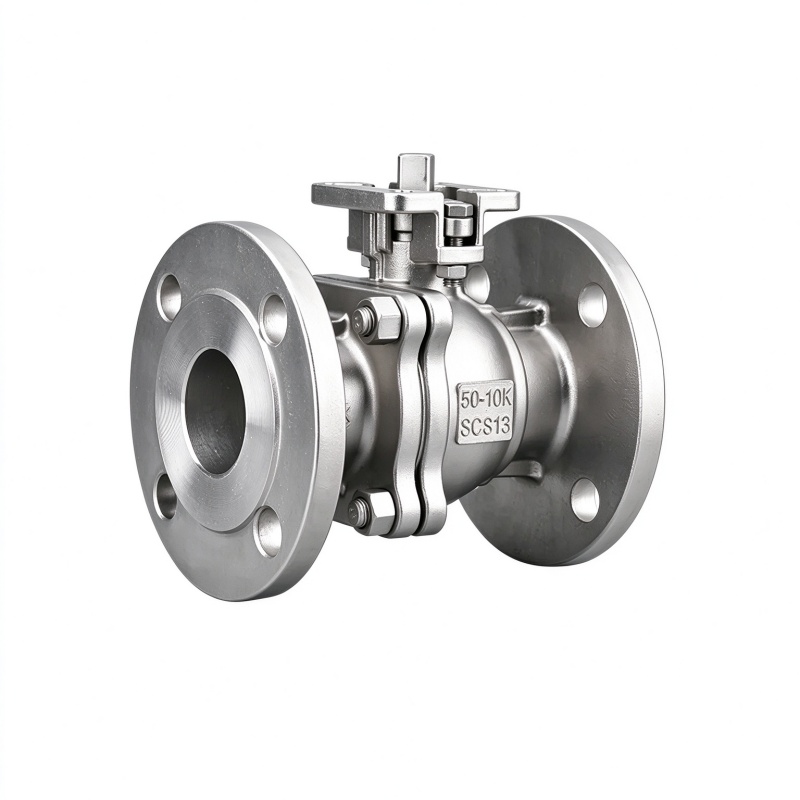

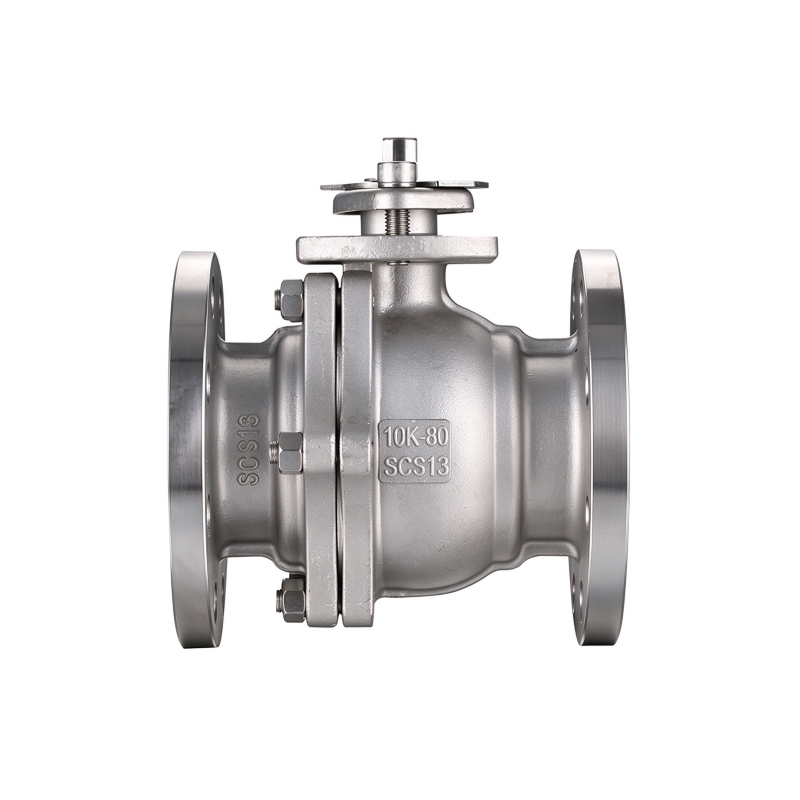

JOEPAI hoogwaardige roestvrijstalen standaard JIS10K flenskogelkraan heeft uitstekende afdichting stabiliteit en structurele sterkte, waardoor het de primaire klep is voor vloeistofcontrole in het voedsel, farmaceutische en chemische industrie.
Gefabriceerd door Wenzhou Joepai Valve Co., Ltd., wiens voorganger Jingyue Valve Factory was JOEPAI, opgericht in 2003, heeft meer dan tien jaar ervaring in roestvrijstalen kogelkranen, brandkranen, boosterkleppen en industriële oplossingen voor stroomregeling.
Het volledige poortontwerp vermindert de stromingsweerstand. Het ISO5211 directe montagepad maakt de installatie van de actuator eenvoudiger en betrouwbaarder.
Verbeterde stuurpenveiligheidsstructuur voorkomt het uitbarsten van de stuurpen en verbetert de operationele veiligheid onder druk.
Hendelbediening met vergrendeling. Voor automatisering is een pneumatische of elektrische actuator leverbaar.
PTFE-zitting, pakking, drukring en pakking zorgen voor uitstekende afdichtingsstabiliteit en chemische bestendigheid.
Kan direct online worden geïnspecteerd en gerepareerd, waardoor de uitvaltijd van apparatuur en de onderhoudskosten worden verminderd.
Roestvrijstalen standaard JIS10K geflensde kogelkraan De speciaal ontworpen klepsteel maakt eenvoudig openen en sluiten mogelijk met een klein bedieningskoppel.
Laat een positie vrij waarin de klephendel kan draaien.
Kan niet worden gebruikt voor throttling.
Kogelkranen met overbrengingsmechanismen moeten rechtop worden geïnstalleerd.
Deze functie lost volledig het probleem op van traditionele kleppen die de afdichting beïnvloeden als gevolg van wrijving tussen afdichtingsoppervlakken.
Roestvrijstalen standaard JIS10K flenskogelkranen die op pijpleidingen zijn geïnstalleerd, kunnen direct online worden geïnspecteerd en gerepareerd, waardoor de uitvaltijd van apparatuur effectief wordt verminderd en de kosten worden verlaagd.
Elimineert het probleem van abnormale drukstijging in het medium van de klepkamer, wat de veiligheid tijdens gebruik beïnvloedt.
De speciaal ontworpen klepsteel kan eenvoudig worden geopend en gesloten met slechts een klein handwielventiel.
Kleppen zijn afhankelijk van de mechanische kracht die door de klepsteel wordt geleverd om de kogelwig op de klepzitting te drukken voor afdichting, waardoor een betrouwbare afdichting onder verschillende werkomstandigheden wordt gegarandeerd.
Wanneer de bol wegkantelt van de klepzitting, stroomt de vloeistof gelijkmatig langs het afdichtingsoppervlak in een hoek van 360°, waardoor lokaal schuren en het wegspoelen van opgehoopte stoffen wordt verminderd.
| Nee. | Onderdeelnaam | Materiaal |
|---|---|---|
| 1 | Lichaam | SUS304 / SUS316 / WCB |
| 2 | Zitplaats | PTFE |
| 3 | Bal | SUS304 / SUS316 / RVS |
| 4 | Bout | SUS304 / RVS |
| 5 | Pakking | PTFE |
| 6 | Moer | SUS304 / RVS |
| 7 | Kap | SUS304 / SUS316 / WCB |
| 8 | Stang | SUS304 / RVS |
| 9 | Stuwkracht wasmachine | PTFE |
| 10 | Verpakking | PTFE |
| 11 | Klier | SUS304 / RVS |
| 12 | Stammoer | SUS304 / RVS |
| 13 | Hendel | SUS304 / RVS |
Materialen kunnen worden aangepast aan de vereisten voor arbeidsomstandigheden, media, druk en temperatuur.
| DN | A | F | G | K | T | H | C | D | E | h | N | M | Ra | Rb | R2 | R1 | S |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1" | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/4" | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 1-1/2" | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2-1/2" | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3" | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4" | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
Afmetingen zijn ter referentie. Bevestig de definitieve tekeningen en de montageafmetingen van de aandrijving bij JOEPAI voordat u bestelt.

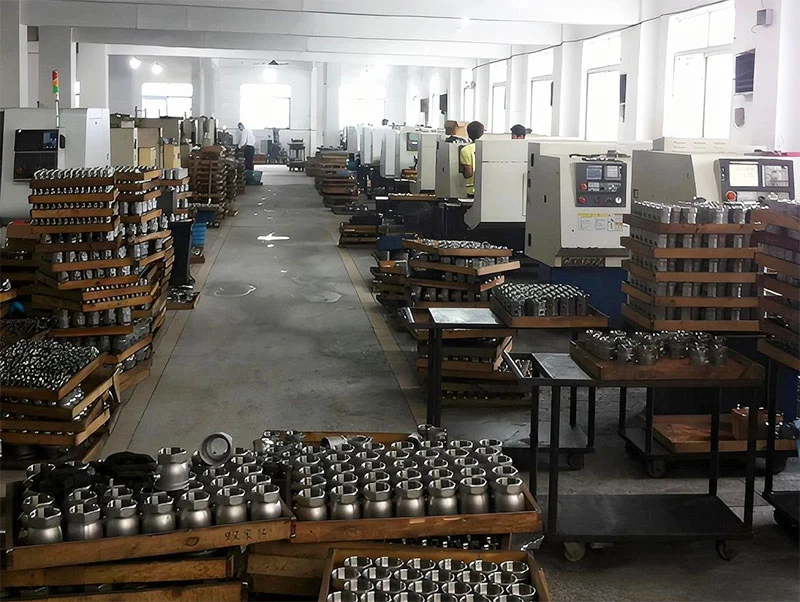

Wenzhou Joepai Valve Co., Ltd. is gevestigd in het district Longwan, Wenzhou, provincie Zhejiang, vlakbij de luchthaven, met handig vervoer. Het bedrijf integreert ontwerp, ontwikkeling, productie en verkoop als een professionele onderneming voor industriële flow control-oplossingen.
Het bedrijf beschikt over CAD-klepontwerp, driedimensionale vormgeving van UG en een testcentrum voor kwaliteitsinspectie. Krachtige productieapparatuur en perfecte testmethoden verbeteren effectief de productkwaliteit en klantbelangen beschermen.
JOEPAI is geslaagd voor de ISO 9001-certificering van het kwaliteitsmanagementsysteem. Kernproducten hebben EU CE verkregen certificering. Kogelkranen zijn geslaagd voor de Koreaanse KC-certificering. Brandkraanproducten zijn geslaagd Australische AS 2419.2-2009-certificering, en het Dual Booster-systeem voldoet aan de technische vereisten van AS 2419.3 specificaties.
De export is goed voor ongeveer 85% van de totale omzet. Neem contact met ons op voor het specifieke certificaat dat van toepassing is op dit model en de bestelhoeveelheid.
Deze JIS10K roestvrijstalen flenskogelklep wordt veel gebruikt in de voedingsmiddelen-, farmaceutische, chemische, aardolie-, aardgas-, watervoorziening- en andere industriële pijpleidingen voor afsluiting en stroomregeling. Het wordt niet aanbevolen voor throttling.
Het technische team biedt 1-op-1 ontwerpondersteuning voor oplossingen op basis van druk, temperatuur, medium, ontwerptekeningen of monsters.

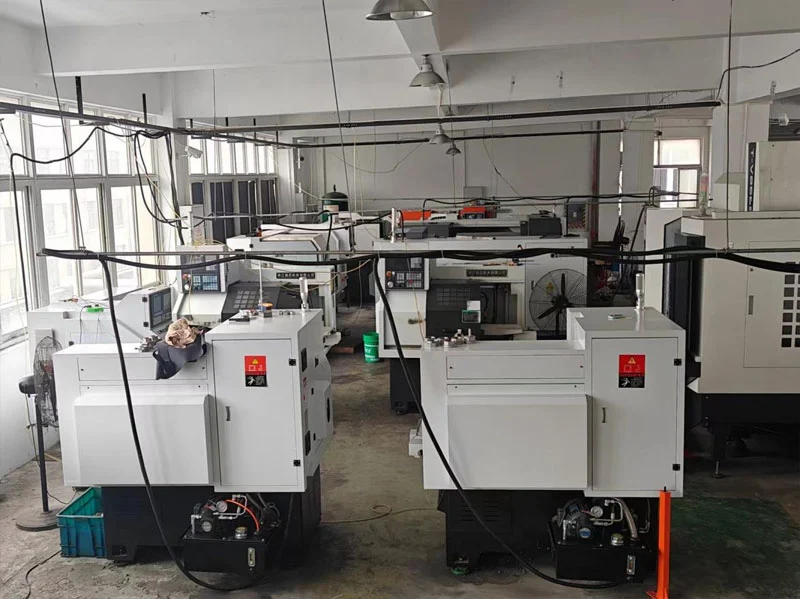

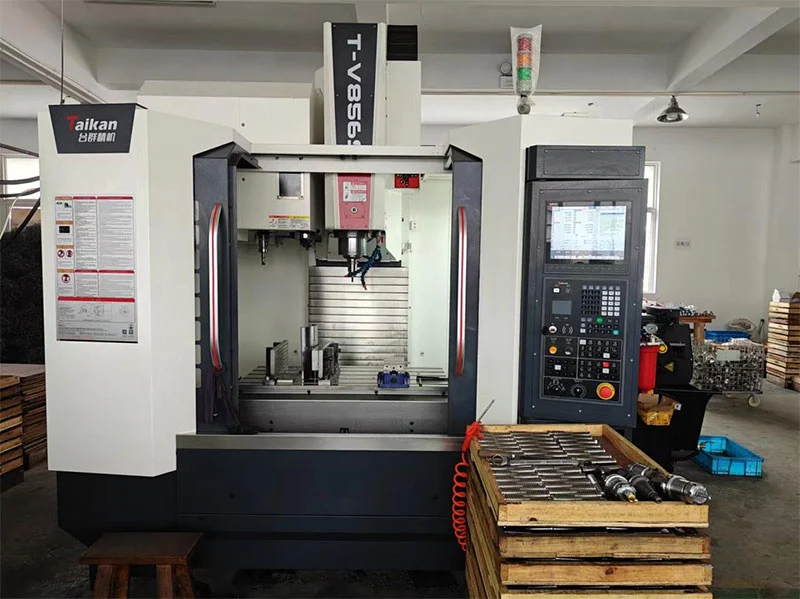

CNC-precisiebewerkingscentrum en geautomatiseerd assemblagesysteem zorgen voor een stabiele kwaliteit en hoge precisie.
12 maanden garantie vanaf levering. Producten worden gratis gerepareerd of vervangen als er sprake is van kwaliteitsproblemen die niet door menselijke factoren zijn veroorzaakt.
Aangepaste klepoplossingen, materialen, maten, actuatoren en merkvereisten zijn beschikbaar voor klanten over de hele wereld.
Nee. Deze roestvrijstalen standaard JIS10K flenskogelkraan is ontworpen voor afsluiting en stroomregeling. Het wordt niet aanbevolen voor throttling.
Ja. Het beschikt over een ISO5211 directe montagepad en ondersteunt pneumatische of elektrische actuatorbediening.
Ja. JOEPAI levert 1-op-1 maatwerk op basis van werkparameters, tekeningen of monsters. OEM/ODM-ondersteuning is beschikbaar.
Ons bedrijf is ISO 9001 gecertificeerd. Kernproducten hebben een EU CE-certificering, kogelkranen hebben een Koreaanse KC-certificering en brandkraanproducten hebben de Australische AS 2419.2-2009-certificering.
Wij bieden een garantie van 12 maanden vanaf de leveringsdatum voor kwaliteitsproblemen die niet door menselijke factoren zijn veroorzaakt.
Neem contact op met ons technisch team met uw druk, temperatuur, medium, aansluitnorm en tekeningen. We zullen de definitieve afmetingen en montagedetails van de actuator bevestigen.
Voor offertes, technische tekeningen, actuatorselectie, materialen op maat, OEM/ODM klepoplossingen en wereldwijde distributiesamenwerking kunt u contact opnemen met Wenzhou Joepai Valve Co., Ltd.
