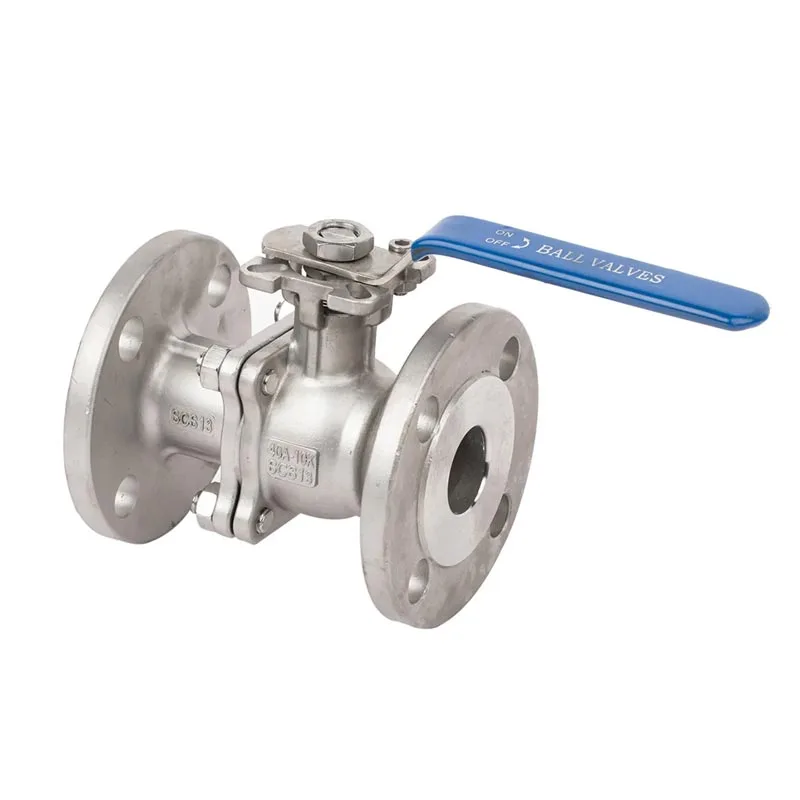

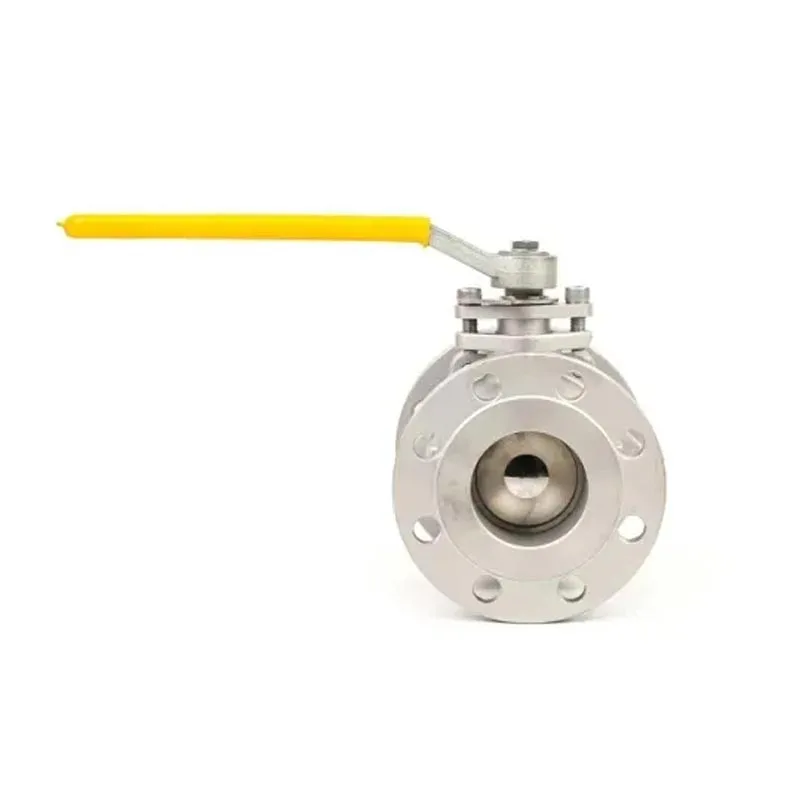

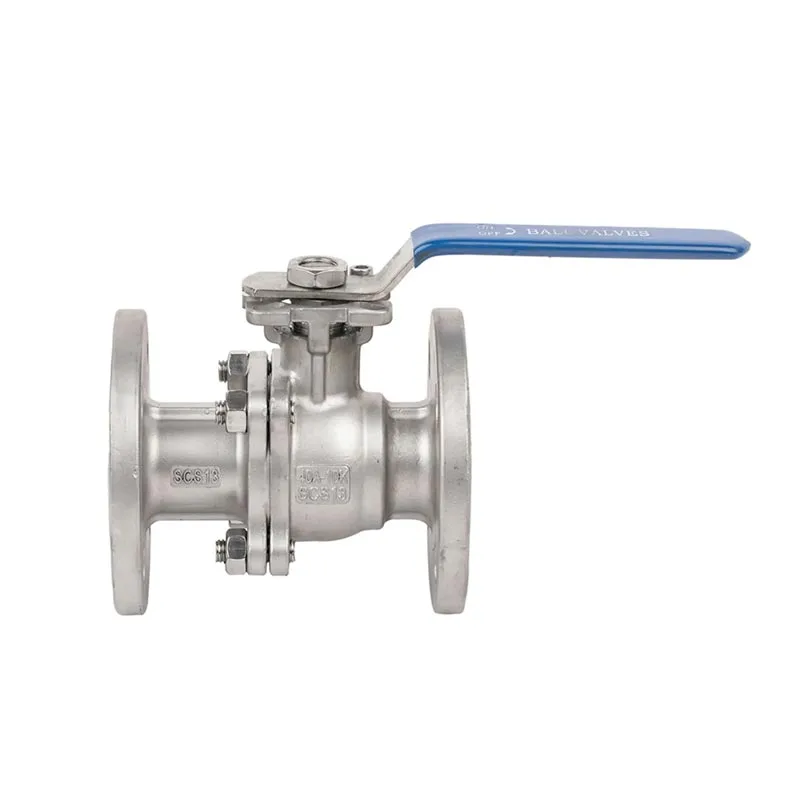

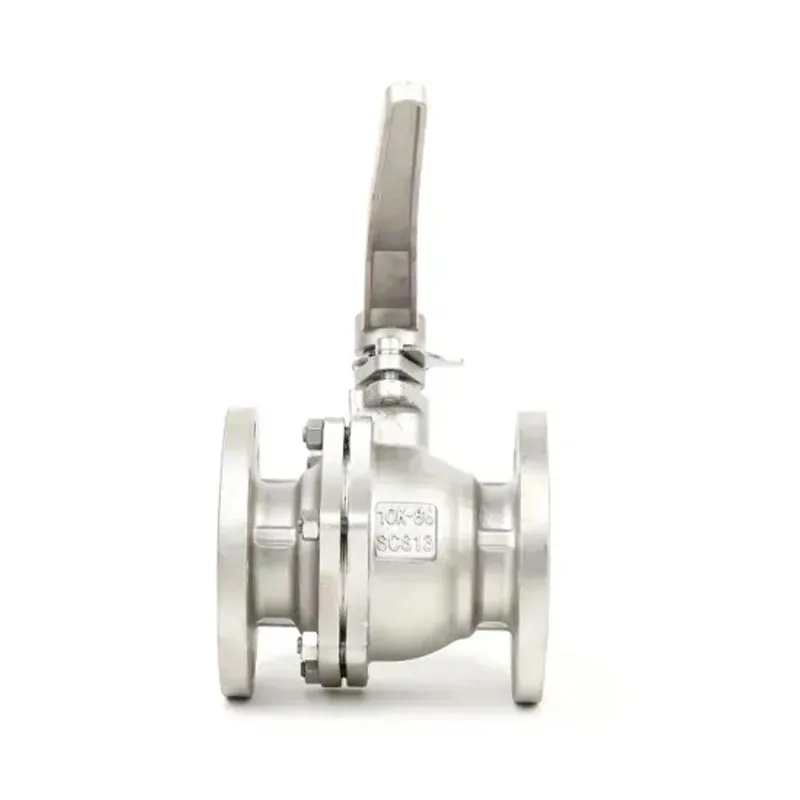

Als een hightech onderneming die nauw betrokken is bij de klep productieveld voor vele jaren, Joepai richt zich op het leveren van klanten met standaard en op maat gemaakte klepproducten, die alle categorieën bestrijken, zoals schuifafsluiters, PN16 GB standaard 2PC flenskogelkraan met ISO 5211 directe montagepad, vlinderkleppen en stop kleppen. Joepai neemt altijd "nauwkeurig maatwerk en kwalitatieve escort" als uitgangspunt vormt de kern van haar dienstverlening en zorgt voor een zorgeloze samenwerking met klanten via een volledig processervicesysteem.
De klepsteel is voorzien van antistatische instellingen
Ontwerp van een anti-extrusieapparaat voor de klepsteel
Er zijn drukontlastingsgaten in de stalen kogelgroef
Ontwerp van een actuatorplatform voor directe installatie met behulp van ISO 5211
DRUKBEREIK: 10K
AFMETINGEN VAN FACE-TO-FACE: JIS 2002-2000
FLENS EINDAFMETINGEN: JIS B2212-1999
ONTWERP: ANSI 16.34
TEST: GB/T13927-1992
VOLLEDIGE POORT, ISO5211 DIRECTE MONTAGEPAD
UITLAATBESTENDIG STEMONTWERP
HENDELBEDIENING MET VERGRENDELING, PNEUMATISCHE of ELEKTRISCHE ACTUATOR
MATERIAALSTANDAARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Lichaam | SUS304/SUS316/WCB | 8 | Stang | SUS304/SS |
| 2 | Zitplaats | PTFE | 9 | Stuwkracht wasmachine | PTFE |
| 3 | Bal | SUS304/SUS316/SS | 10 | Verpakking | PTFE |
| 4 | Bout | SUS304/SS | 11 | Klier | SUS304/SS |
| 5 | Pakking | PTFE | 12 | Stammoer | SUS304/SS |
| 6 | Moer | SUS304/SS | 13 | Hendel | SUS304/SS |
| 7 | Kap | SUS304/SUS316/WCB |
| DN | A | F | G | K | T | H | C | D | E | h | N | M | Ra | Rb | R2 | R1 | S |
| 1/2" | 15 | 48.8 | 70 | 95 | 11 | 1 | 107 | 73 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 3/4" | 18 | 54 | 75 | 100 | 13 | 1 | 117 | 76 | 140 | 9 | 4 | 15 | 18 | 21 | 3 | 3 | 9 |
| 1" | 24 | 66 | 90 | 125 | 13 | 1 | 127 | 86 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4" | 32 | 77 | 100 | 135 | 14 | 2 | 137 | 91 | 165 | 11 | 4 | 19 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2" | 36 | 85 | 105 | 140 | 14 | 2 | 165 | 119 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2" | 50 | 96 | 120 | 155 | 14 | 2 | 177 | 127 | 195 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 21/2" | 62 | 116 | 140 | 175 | 16 | 2 | 188.5 | 136 | 240 | 14 | 4 | 19 | 25 | 35 | 3.5 | 4.5 | 14 |
| 3" | 78 | 126 | 150 | 185 | 16 | 2 | 203.5 | 164 | 260 | 17 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 17 |
| 4" | 100 | 151.8 | 175 | 210 | 16 | 2 | 228 | 178 | 320 | 19 | 8 | 19 | 35 | 51 | 4.5 | 5.5 | 19 |
