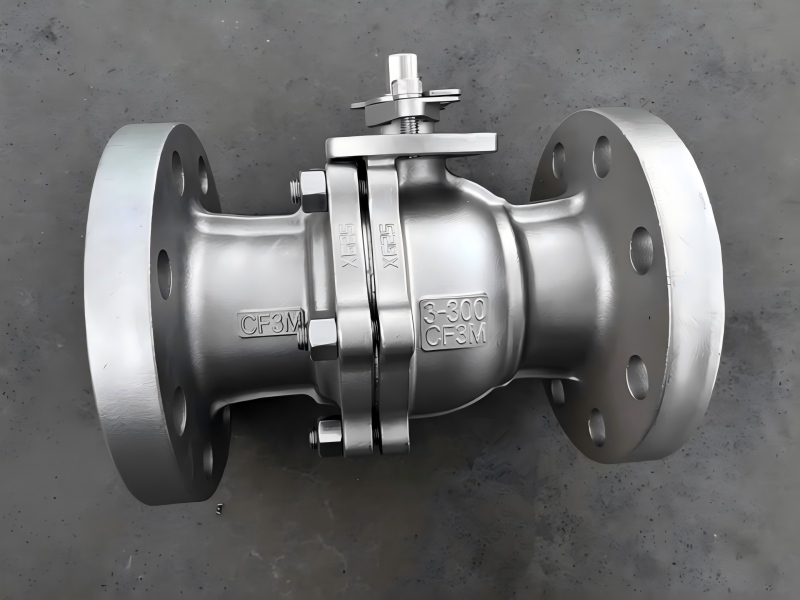

RVS kogelkraanlichamen gebruiken normaal gesproken SS304, SS304L, SS316, SS316L, SS2205 (S31803) en SS2507 (S32750) duplex roestvrij staal. De klepzittingen zijn meestal gemaakt van hoogmoleculaire polymeermaterialen zoals PTFE (polytetrafluorethyleen), PPL (poly-p-fenyleen) of PEEK (polyetheretherketon), wat goede afdichtingsprestaties biedt. Ze worden gebruikt in pijpleidingen voor het transporteren van gasvormige of vloeibare media, met handmatige bediening, wormwieloverbrenging, pneumatische, elektrische of hydraulische bediening.
Tijdens een routineonderhoudsinspectie bij een raffinaderij aan de kust ontdekten technici fijne scheurtjes in het kogelkraanlichaam van een pijpleiding die een chloorhoudend medium transporteerde. Uit testen bleek dat het chloride-spanningscorrosie was. Deze klep, die nog geen drie jaar in gebruik was, veroorzaakte bijna een ernstig veiligheidsongeval.
Dit is een reëel risico waarmee de petrochemische industrie te maken kan krijgen bij de keuze van afsluiters, en het kiezen van het juiste materiaal en de juiste afdichtingsoplossing is de eerste verdedigingslinie tegen dergelijke gevaren. Dit artikel vertrekt vanuit de bijzondere bedrijfsomstandigheden van de petrochemische industrie en legt in detail uit hoe u op wetenschappelijke wijze roestvrijstalen kogelkranen kunt selecteren.
In de petrochemische industrie hebben de media vaak sterke corrosieve eigenschappen, hoge temperaturen en hoge drukeigenschappen, en een enkel "roestvrij staal" is niet voldoende om de veiligheid te garanderen. Verschillende roestvrijstalen kogelkranen hebben hun specifieke toepassingslimieten, en een onjuiste materiaalkeuze kan catastrofale gevolgen hebben. Het volgende is een analyse van de corrosieweerstand van verschillende roestvrijstalen materialen:
Austenitisch staal (304/316-serie): Het belangrijkste verschil tussen SS304 en SS304L is het koolstofgehalte; SS304L heeft een lager koolstofgehalte, waardoor SS304L na het lassen beter bestand is tegen corrosie. SS316 en SS316L bevatten molybdeen (Mo), wat de corrosieweerstand verbetert, vooral tegen chloriden. De sleutel tot de selectie is om rekening te houden met het chloride-ionengehalte en de zuurgraad van het medium, evenals de behoefte aan weerstand tegen intergranulaire corrosie na het lassen (selecteer L-types).
Duplex roestvrij staal (serie 2205/2507): SS2205 (S31803) en SS2507 (S32750) met een hoog gehalte aan chroom, nikkel en molybdeen, wat superieure sterkte en corrosieweerstand biedt. Het belangrijkste selectiecriterium is het aanpakken van spanningscorrosie door chloride (SCC), een typisch risico in de petrochemische industrie, en voor toepassingen die een hogere sterkte of druk vereisen.
Vergelijking van materiaalprestaties:
| Materiaaltype | Typische kwaliteit | Chloride spanningscorrosie, scheurvastheid | Toepasselijk temperatuurbereik | Belangrijkste toepassingsscenario's |
| Standaard Austenitisch | 304/L | Zwak | -196℃ tot 400℃ | Algemene water-, stoom-, luchtsystemen |
| Molybdeen-verbeterd austenitisch | 316/L | Medium | -196℃ tot 400℃ | Zeewater, chloridehoudende media, zwakzure omgevingen |
| Standaard duplexstaal | 2205 | Sterk | -50℃ tot 300℃ | Petrochemische chloridehoudende media, olie- en gasgeproduceerd water |
| Super duplex staal | 2507 | Extreem sterk | -50℃ tot 300℃ | Chlorides met een hoge concentratie, sterk zure omgevingen |
Als materiaalkeuze de eerste verdedigingslinie voor kleppen is, dan is het afdichtingssysteem de laatste verdedigingslinie om "nul lekkage" te garanderen. In de petrochemische industrie betekent lekkage niet alleen materiaalverlies, maar kan het ook leiden tot veiligheids- en milieuongevallen.
Ons meerlaagse afdichtingssysteem biedt oplossingen op maat voor verschillende bedrijfsomstandigheden:
Eerste laag: Kernafdichtingstechnologie: Met behulp van versterkt PTFE, PPL of PEEK en andere polymeermaterialen wordt de meest geschikte afdichtingsoplossing geselecteerd op basis van de media-eigenschappen. PPL-materiaal is gedurende langere perioden bestand tegen hoge temperaturen boven 290 ℃, waardoor het "koude stromings" -probleem van traditionele PTFE wordt opgelost.
Tweede laag: Structurele versterking Ontwerp: Drijvende kogelkranen zijn afhankelijk van mediadruk om een zelfspannende afdichting te bereiken; vaste kogelkranen maken gebruik van een ontwerp met dubbel zuigereffect (DPE), waarbij gebruik wordt gemaakt van systeemdruk om het afdichtingseffect te verbeteren. Speciale, elastisch belaste klepzittingen compenseren automatisch de slijtage, waardoor de afdichtingseffectiviteit op lange termijn behouden blijft.
Derde laag: brandveiligheidssysteem: brandveilig ontwerp dat voldoet aan de API 607/6FA-normen. Wanneer de zachte afdichting door brand doorbrandt, grijpt de metaal-op-metaal secundaire afdichtingsstructuur automatisch aan om catastrofale lekkage te voorkomen. Er wordt ook een antistatisch apparaat meegeleverd om statische elektriciteit naar de grond te geleiden.
Vierde laag: noodveiligheidsmechanisme: de anti-uitblaassteelstructuur zorgt ervoor dat de klepsteel niet onder abnormale druk wordt uitgeworpen; de automatische drukontlastingsfunctie in de caviteit voorkomt drukopbouw veroorzaakt door thermische uitzetting van het medium.
Echte betrouwbaarheid is gebaseerd op strikte productienormen en een kwaliteitscontrolesysteem. Onsroestvrijstalen kogelkranenondergaan meerdere kwaliteitscontrolefasen, van grondstoffen tot eindproducten, waardoor wordt gegarandeerd dat elke klep voldoet aan de industrienormen of deze zelfs overtreft. Strenge normen: Productontwerp en productie voldoen strikt aan internationale normen zoals API 6D, API 608 en ASME B16.34, terwijl ze ook voldoen aan de vereisten van binnenlandse normen zoals GB/T 12237.
Testen en verificatie op meerdere niveaus: Elke klep ondergaat strenge tests voordat hij de fabriek verlaat, inclusief testen van de schaalsterkte (1,5 maal de nominale druk) en testen van de afdichtingsprestaties (bidirectionele afdichtingstest).
De complexe bedrijfsomstandigheden van de petrochemische industrie vereisen dat klepleveranciers niet alleen standaardproducten, maar ook gerichte oplossingen leveren. We hebben een reeks professionele configuratieopties ontwikkeld om aan de specifieke behoeften van de petrochemische industrie te voldoen.
Voor omgevingen met zwavelcorrosie: Wij leveren materialen die bestand zijn tegen spanningscorrosie door zwavel en verminderen de gevoeligheid van materialen voor scheuren door sulfidespanningscorrosie door middel van speciale warmtebehandelingsprocessen.
Voor omstandigheden bij lage temperaturen: Voor toepassingen zoals LNG gebruiken we materialen die zijn behandeld met cryogene processen en speciaal ontworpen afdichtingsstructuren voor lage temperaturen om een betrouwbare werking te garanderen in omgevingen tot -196°C.
Voor hoogfrequente werking: Voor toepassingen die veelvuldig openen en sluiten vereisen, gebruiken we ontwerpen met een laag koppel en slijtvaste, verbeterde afdichtingsmaterialen om de levensduur van de klep aanzienlijk te verlengen.
