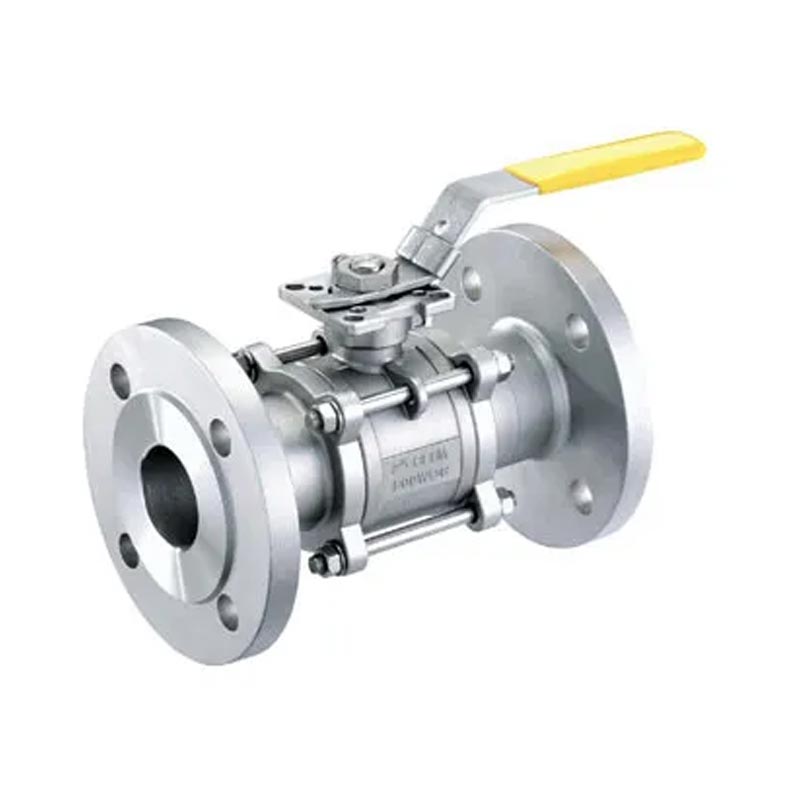

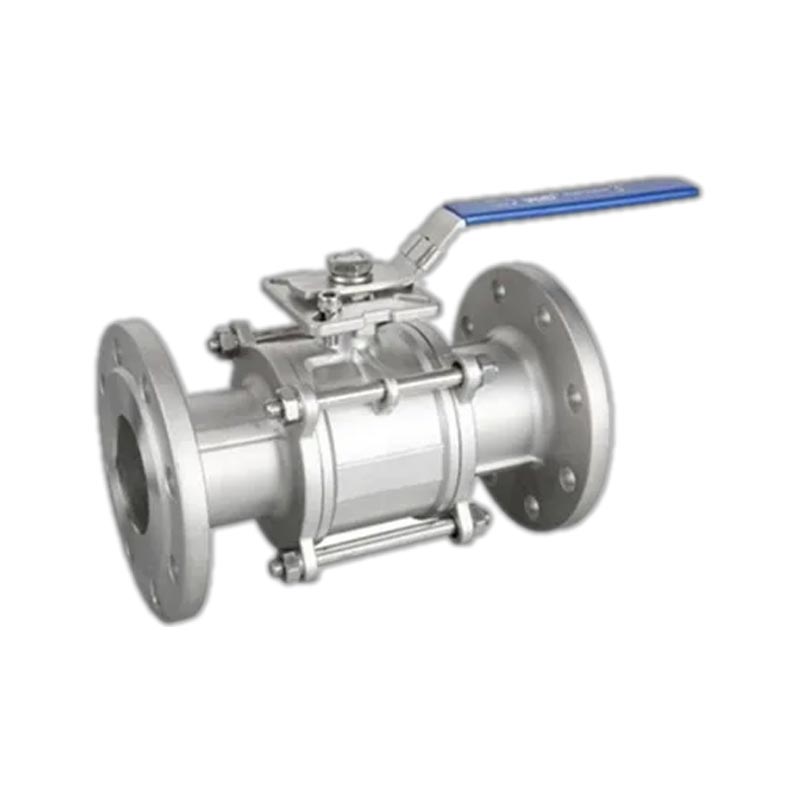

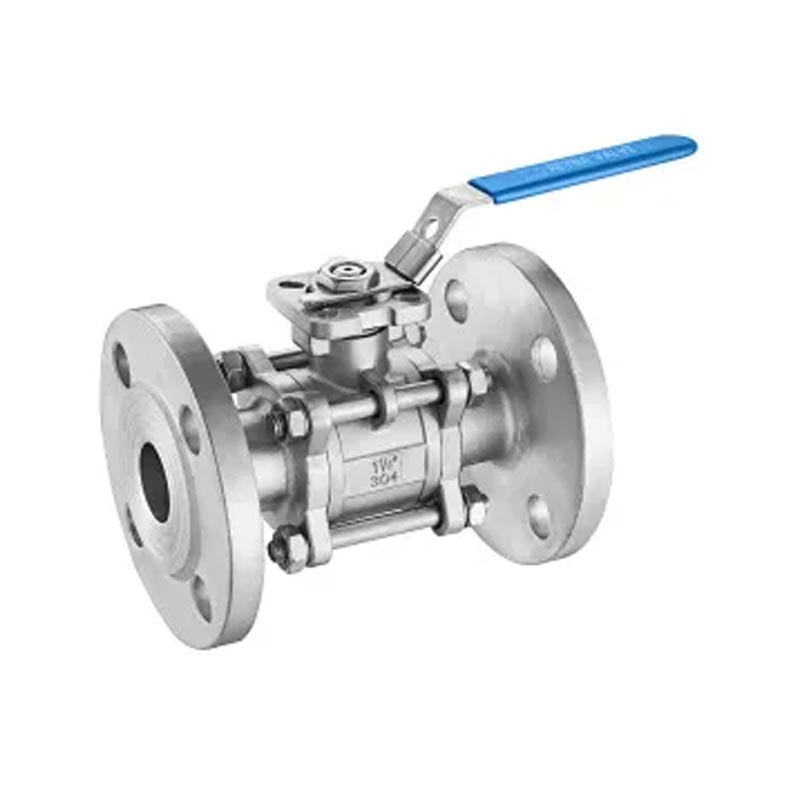

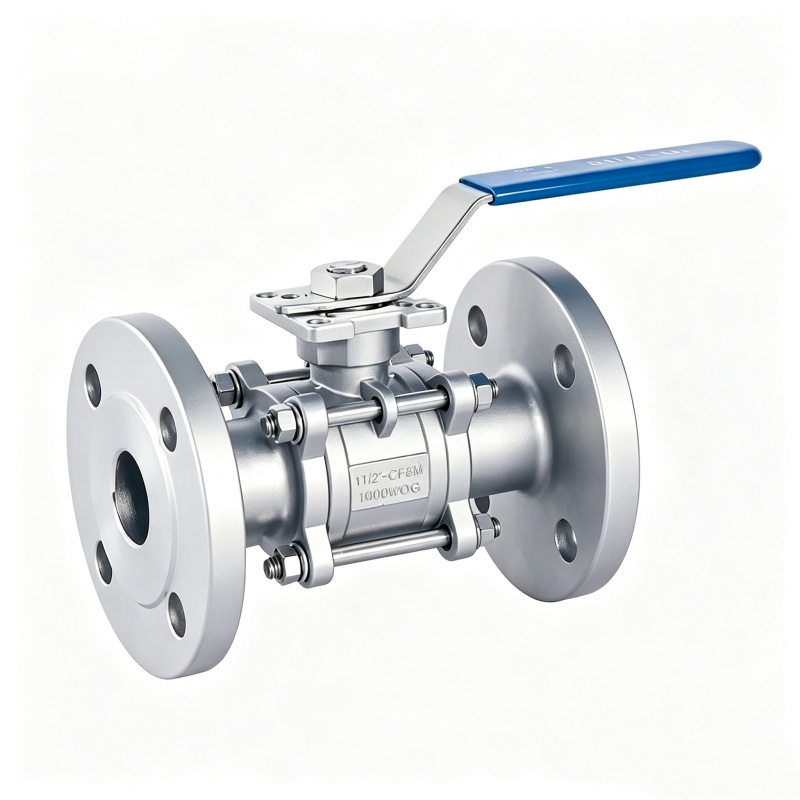

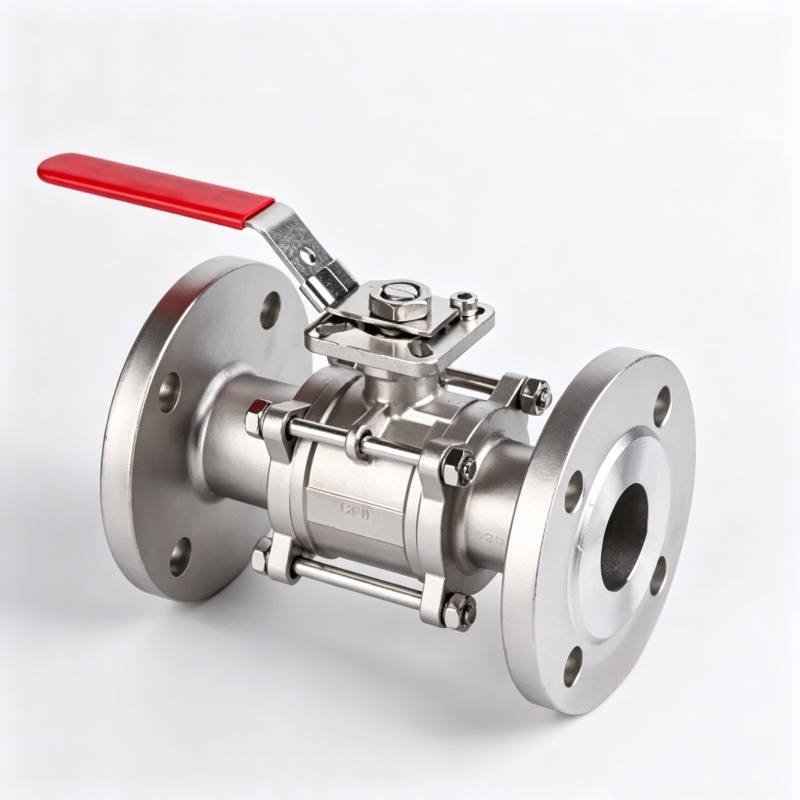

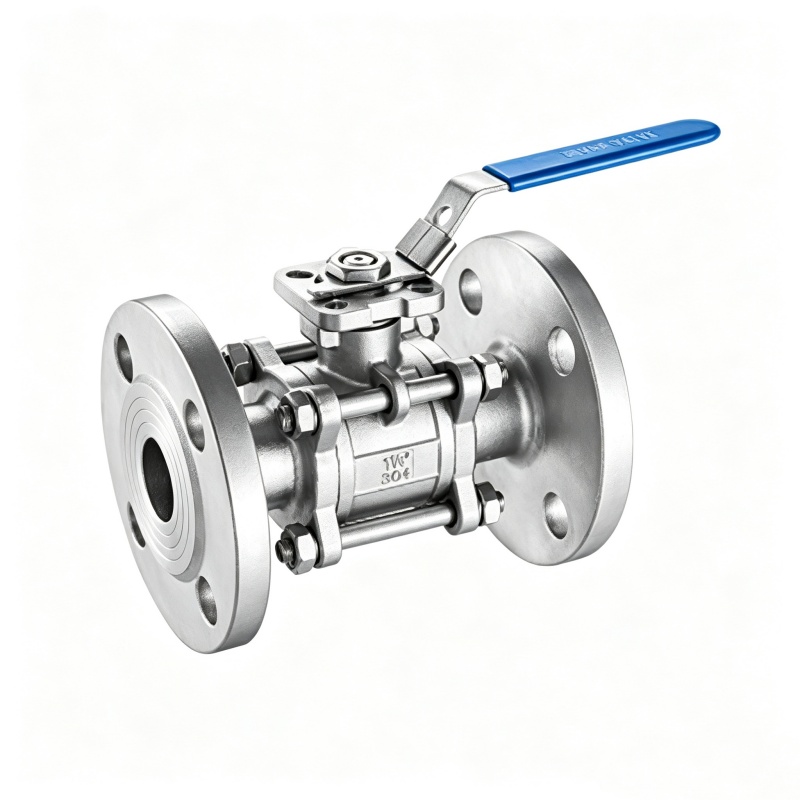

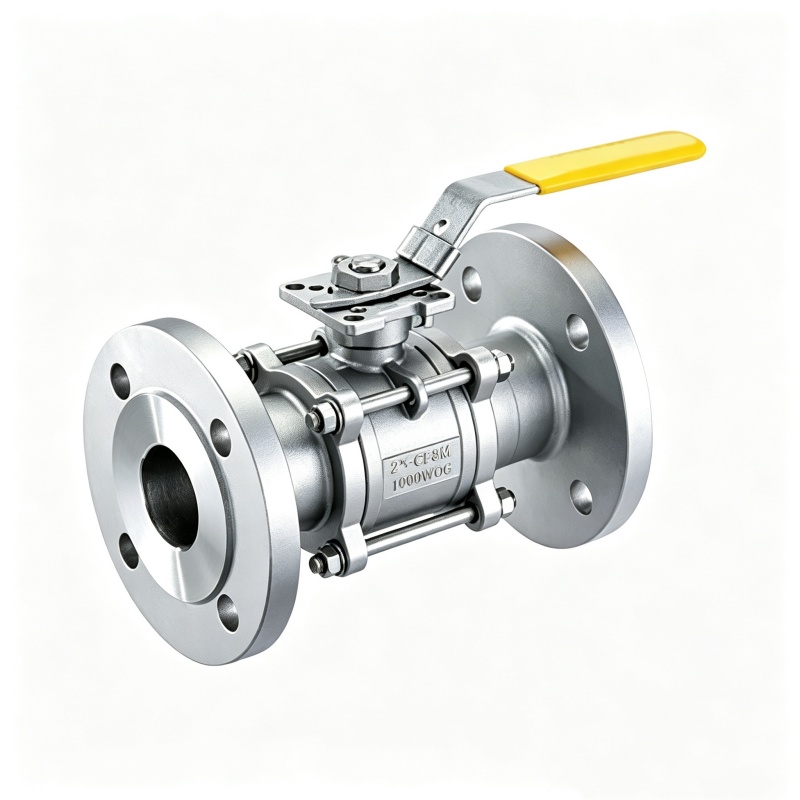

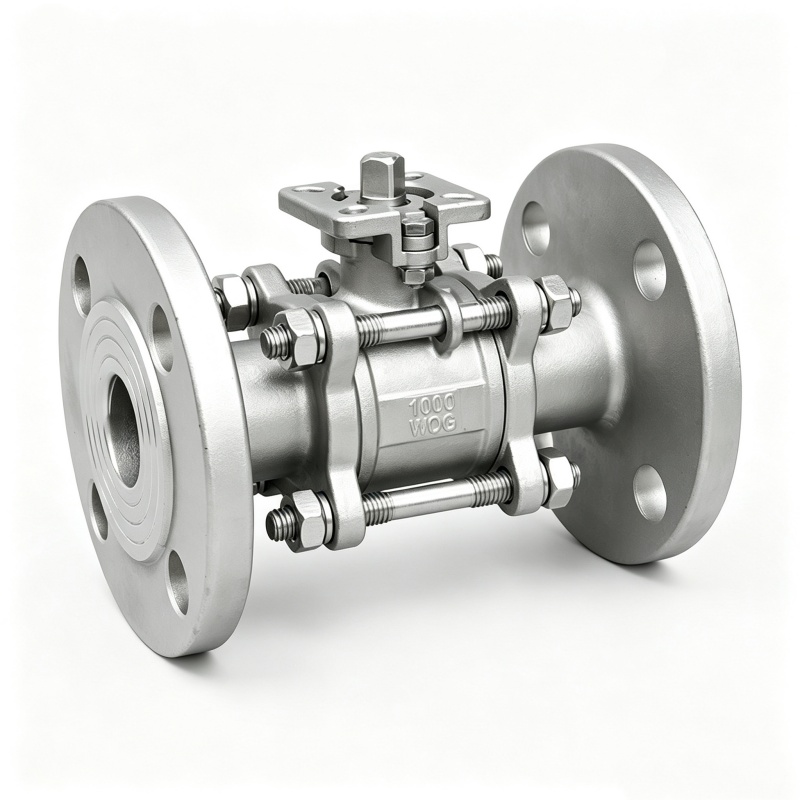

Montageblok 3-delige flenskogelkraan

JOEPAI richt zich op de productie, onderzoek en ontwikkeling, ontwerp, verkoop en service van kogelkranen, klepafsluiters, terugslagkleppen, vlinderkleppen en filters. Moderne industriële leidingsystemen vragen veel meer van kleppen dan eenvoudige afsluiting en stroomregeling. De Mounting Pad 3PC flenskogelkraan is ontworpen voor toepassingen die frequente aan-uitcycli, geautomatiseerde integratie en lage onderhoudskosten vereisen. Of deze kogelkraan nu wordt ingezet in olie- en gaspijpleidingen, chemische verwerkingsfabrieken of koelwatercircuits van energiecentrales, hij levert betrouwbare, veilige oplossingen voor vloeistofregeling.

Kernprestatieparameters

Drukklasse: PN16–PN40 (klasse 150–300)

Temperatuurbereik: -20°C tot +200°C (met PTFE-zittingen)

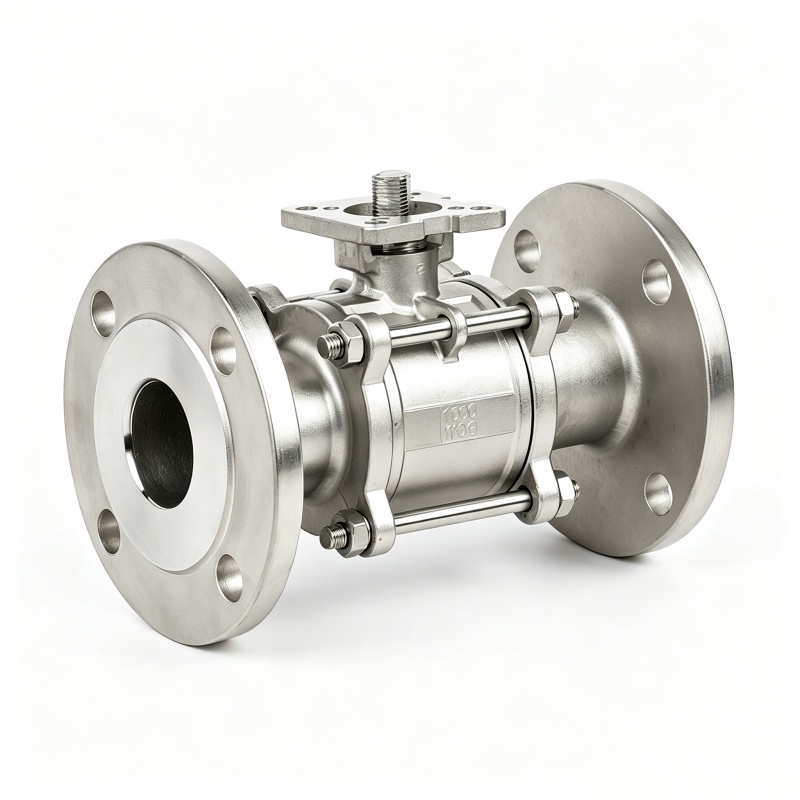

Montageplatform: voldoet aan ISO 5211 voor directe actuatormontage

Waarom ingenieurs de voorkeur geven aan deze klep?

Luchtbeldichte afdichting zonder lekkage:Onze 3-delige flenskogelkraan met montagekussen is voorzien van PTFE-zittingen gecombineerd met een zelfinstellende voorspanningsstructuur. Het zorgt voor een luchtbeldichte afsluiting, zelfs na 10.000 open-dicht-cycli. Voor stoomlijnen met frequente activering zorgt de roterende slag van 90° ervoor dat de stoomlijn binnen 2 seconden volledig wordt geopend of gesloten, wat perfect aansluit bij geautomatiseerde productielijnen die een snelle reactie vereisen.

Laag bedrijfskoppel:De kogel van deze 3PC-flenskogelkraan ondergaat een spiegelpolijsting (Ra ≤ 0,4 μm), waardoor het bedieningskoppel met 25% wordt verminderd in vergelijking met standaard oppervlakteafwerkingen. Hierdoor kunnen klanten kleinere actuatoren specificeren, waardoor de aanschafkosten en het operationele energieverbruik worden verlaagd.

Anti-Blowout-steelontwerp:De klepsteel is uitgerust met dubbele O-ringafdichtingen en een onder spanning staande pakking om lekkage van gevaarlijke media effectief te voorkomen. Tussen de steel en de kogel is een antistatisch apparaat geïnstalleerd om een ​​veilige werking met brandbare en explosieve vloeistoffen te garanderen.

Gebruiksvriendelijke onderhoudsstructuur:De 3PC-flenskogelklep is gebouwd met een driedelig ontwerp en maakt interne reiniging ter plaatse, vervanging van afdichtingen en inspectie van componenten mogelijk zonder de gehele klep uit de pijpleiding te verwijderen, waardoor de stilstandtijd drastisch wordt verminderd.

Typische industriële toepassingen

De Mounting Pad 3PC flenskogelkraan biedt superieure afdichtingsprestaties en naadloze automatiseringscompatibiliteit en wordt algemeen toegepast in de volgende sectoren:

Koelwatersystemen voor energiecentrales: corrosiebestendig en lekvrij, ideaal voor circulerend water en gesloten koelcircuits

Chemische op skids gemonteerde apparatuur: Optionele CF8M-constructie is bestand tegen chloriden en corrosieve chemische media

Meetstations voor aardgas: Het ontwerp met laag koppel werkt goed met pneumatische/elektrische actuatoren voor regeling op afstand

Voedsel- en farmaceutische pijpleidingen: eenvoudige reiniging ter plaatse en voldoen aan hygiënische procesnormen

Gids voor materiaalkeuze

De materiaalkeuze van het huis bepaalt direct de levensduur en veiligheid van de kogelkraan onder specifieke werkomstandigheden:

Lichaams- en eindkappen:WCB Koolstofstaal (voor water, lucht, stoom ≤200°C) / CF8 (304 roestvrij staal, voor zwakke zuren en algemene chemicaliën) / CF8M (316 roestvrij staal, voor chloridehoudende media en zeewater)

Bal:SS304 / SS316 (standaard) / SS316L Koolstofarme kwaliteit (weerstaat interkristallijne corrosie na lassen)

Zitplaats:PTFE (standaard, -20~200°C) / PPL-kwaliteit voor hoge temperaturen (-29~280°C) / PEEK-versterkte kwaliteit (alleen aangepast)

Installatie-instructies

Flensstandaard: de montageplaat 3PC flenskogelkraan wordt standaard geleverd met ANSI B16.5 klasse 150 boorpatronen; andere normen, waaronder DIN, JIS en PN, zijn op aanvraag verkrijgbaar.

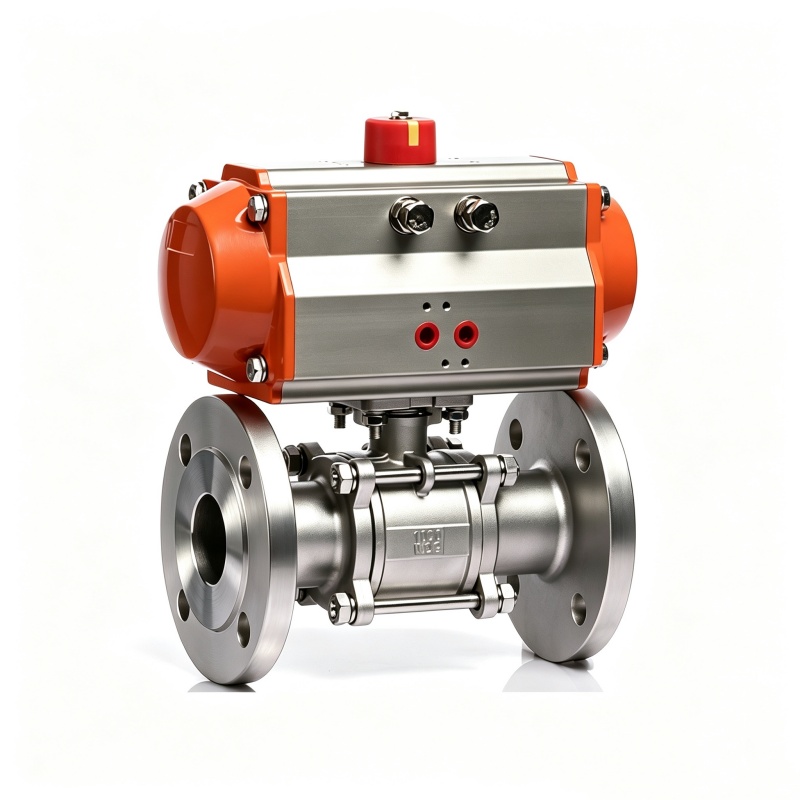

Maatvoering actuator: Controleer bij pneumatische of elektrische actuatorconfiguraties of het uitgangskoppel van de actuator overeenkomt met de werkdruk van de klep. Klanten wordt geadviseerd om middendruk, nominale diameter en schakelfrequentie op te geven. Het technische team van JOEPAI kan nauwkeurige ondersteuning bieden bij het berekenen van de maatvoering.

Belangrijkste onderdelen en materialen

Belangrijkste afmetingen

Veelgestelde vragen

Vraag: Wat is de maximale temperatuur voor kogelkranen met PTFE-zitting?

A: Continu gebruik tot 150°C. Voor hogere temperaturen bieden wij PPL- of versterkte PTFE-zittingen (tot 260°C) – specificeer bij bestelling.

Vraag: Kan deze klep worden gebruikt voor smoren?

A: Nee. Dit is een aan/uit-klep (volledig open of volledig gesloten). Voor debietregeling adviseren wij onze serie V-poort kogelkranen.

Vraag: Hoe kies ik tussen WCB-, CF8- en CF8M-carrosseriematerialen?

A: WCB voor water/lucht/stoom; CF8 voor milde zuren; CF8M voor zeewater, chloriden en agressieve chemicaliën. Zie de materiaaltabel hierboven voor richtlijnen.
