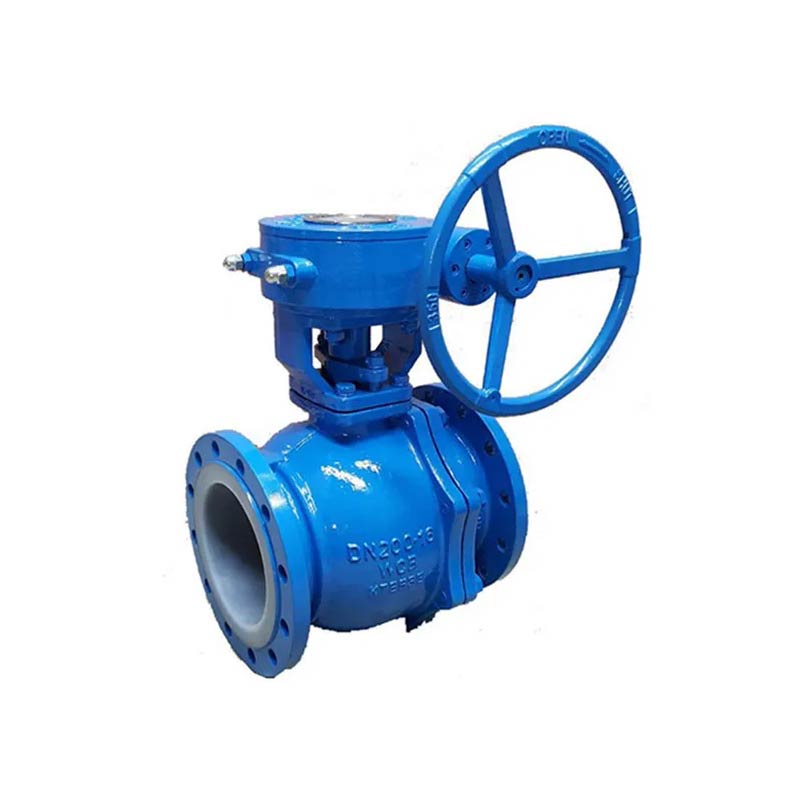

JOEPAI duurzame tandwielbediende gegoten stalen PTFE-PFA-gevoerde kogelkranen PN16 en plug zijn hetzelfde type klep, maar aan de andere kant de openende/sluitende bevestiging van de kogelkraan is een kogel met een rond gat, die samen met de kogel draait staaf om het openen en sluiten van de klep te bereiken
Implementeer volledige proceskwaliteitsbewaking, nauwgezet en allround
testen!
Efficiënte interne kostenbeheersing verlaagt de kosten en komt de klanten ten goede!
Geavanceerde productielijn, voldoende voorraad, kortere levertijd!

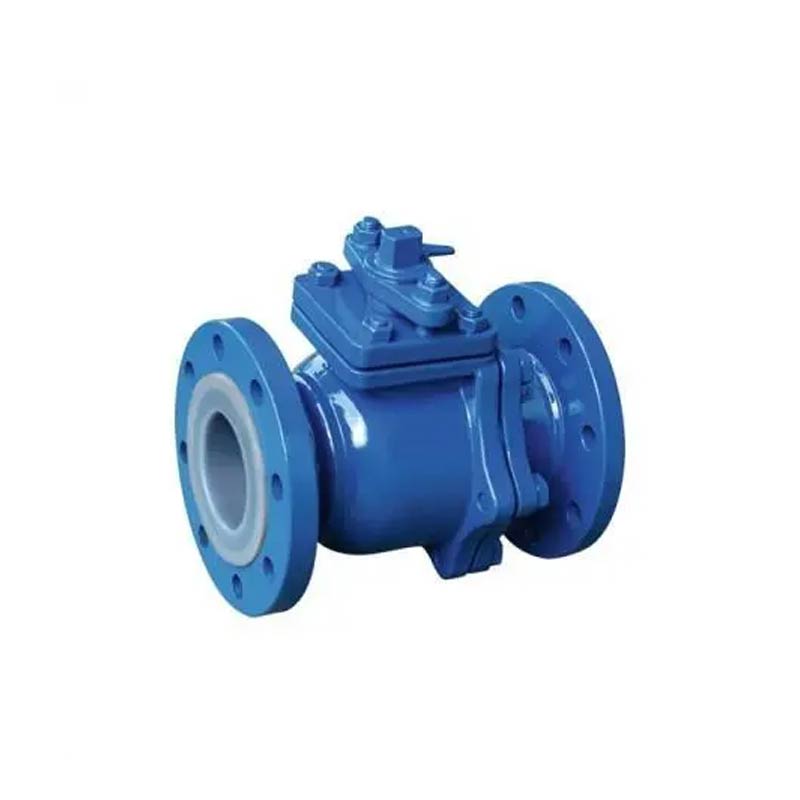

1.PTFE-PFA-gevoerde 2PC-kogelkranen PN16 hebben een hoge chemische stabiliteit en kunnen
gebruikt in elk ander ernstig corrosief medium, met uitzondering van smeltalkalimetalen
en F-elementen
2. Het neemt een driftbalstructuur met volledige diameter aan om nul lekkage te garanderen
sluiting van de klep over het gehele drukbereik, en wordt ook gebruikt
voor leidingonderhoud
3.De combinatie van openende en sluitende kogelstangen voor klepgietstukken
elimineert impact en druk, waardoor veilig gebruik wordt gegarandeerd
4. De compacte en redelijke structuur en de minimale lumenkamer verminderen de
vasthouden van het medium. Gecombineerd met speciale vormtechnologie wordt de
het afdichtingsoppervlak is delicaat en perfect. En gebruik PTFE-verpakkingen om nul te garanderen
lekkage van de klep
5. Tweedelige en driedelige structuren zijn geschikt voor verschillende pijpleidingen
systemen en arbeidsomstandigheden. De driedelige kogelkraan scheidt de
klephuis aan beide zijden, waardoor snelle vervanging en onderhoud mogelijk zijn
UITLAATBESTENDIG STEMONTWERP
HENDELBEDIENING/VERGRENDELING/VERSNELLINGSBEDIENING
INVESTERING CASTING LICHAAM
MATERIAALSTANDAARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| Naam/Materiaal | WCB | CF8 | CF3 | CF8M | CF3M |
| Lichaam | WCB | CF8 | CF3 | CF8M | CF3M |
| Kogel/Stam | WCB | CF8 | CF3 | CF8M | CF3M |
| Gevoerd | FEP/PFA/PO/PTFE | ||||
| Zitplaats | PTFE/RPTFE | ||||
| Bout/moer | B7/2H | B8/8 | B8/8 | B8M/8M | B8M/8M |
| Ontwerp- en fabricagestandaard | HG/T3704, GB/T12237 | API6D | ||
| FTF-afmeting standaard | HG/T3704, GB/T12221 | ASME B16.10 | ||
| Flens standaard | HG/T20592, GB/T9119 | ASME B16.5, JIS B2220 | ||
| Inspectie- en testnorm | HG/T13927, JB/T9092 | API-598 | ||
| Normale diameter | DN15~DN350 | 1/2”~14” | ||
| Normale druk | 1,0 MPa | 1,6 MPa | 150LB | |
| Testdruk | Shell-test | 1,5 MPa | 1,5 MPa | 1,5 MPa |
| Hogedruktest | 1,1 MPa | 1,1 MPa | 1,1 MPa | |
| Lagedruktest | 0,6 MPa | 0,6 MPa | 0,6 MPa | |
| Temperatuurbereik | FEP:-29℃~120℃, PFA:-29℃~180℃, PTFE:-29℃~150℃ | |||
| Toepasselijk medium | Sterk corrosiemedium: zoutzuur, salpeterzuur, Fluorwaterstofzuur, Vloeibaar chloor, Zwavelzuur en Aqua regia enz. | |||
| DN (mm | PNS (inch) | L | D | D1 | D2 | f | b | Z-Φd | Doen | H |
| PN1,0MPa/1,6MPa | ||||||||||
| 15 | 1/2 | 140 | 95 | 65 | 45 | 3 | 15 | 4-14 | 140 | 90 |
| 20 | 3/4 | 140 | 105 | 75 | 55 | 3 | 17 | 4-14 | 140 | 100 |
| 25 | 1 | 150 | 115 | 85 | 65 | 3 | 17 | 4-14 | 180 | 105 |
| 32 | 1-1/4 | 165 | 140 | 100 | 75 | 3 | 19 | 4-18 | 180 | 120 |
| 40 | 1-1/2 | 180 | 150 | 110 | 85 | 3 | 19 | 4-18 | 225 | 140 |
| 50 | 2 | 200 | 165 | 125 | 100 | 3 | 21 | 4-18 | 225 | 150 |
| 65 | 2-1/2 | 220 | 185 | 145 | 120 | 3 | 21 | 4-18 | 360 | 160 |
| 80 | 3 | 250 | 200 | 160 | 135 | 3 | 21 | 8-18 | 420 | 215 |
| 100 | 4 | 280 | 220 | 180 | 155 | 3 | 23 | 8-18 | 420 | 240 |
| 125 | 5 | 320 | 250 | 210 | 185 | 4 | 24 | 8-18 | 520 | 250 |
| 150 | 6 | 360 | 285 | 240 | 210 | 4 | 26 | 8-23 | 520 | 290 |
| 200 | 8 | 400 | 340 | 295 | 265 | 4 | 26 | 8/12-23 | 240 | 340 |
| 250 | 10 | 450 | 395 | 350 | 320 | 4 | 28 | 12-23/26 | 240 | 380 |
