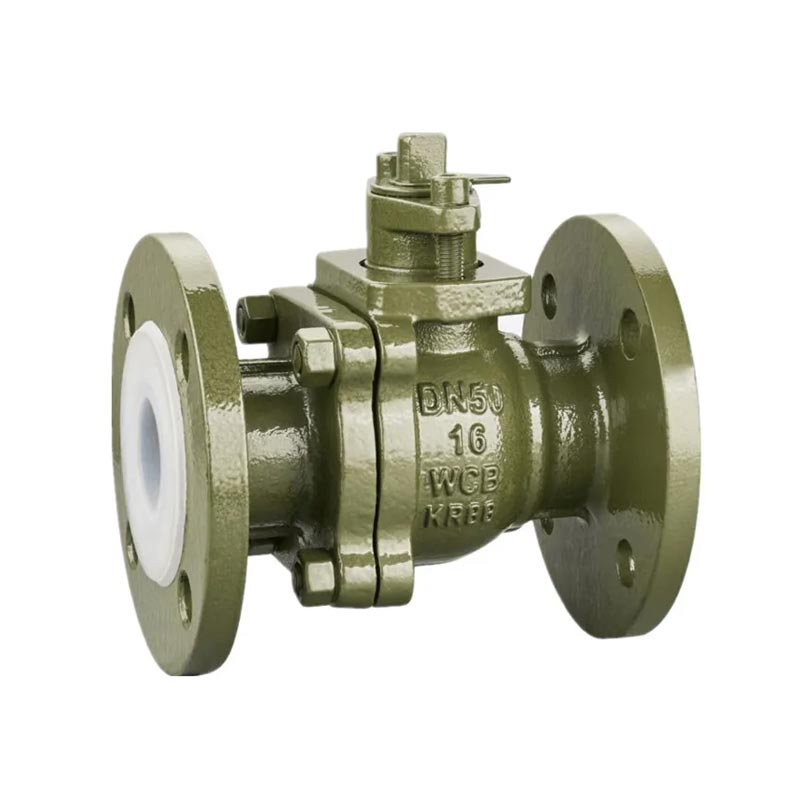

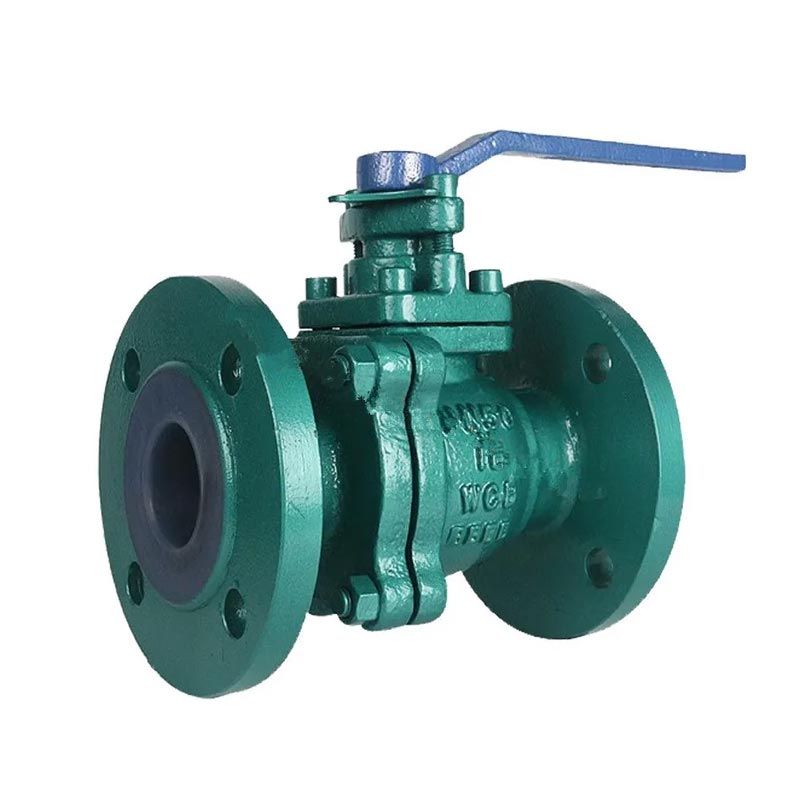

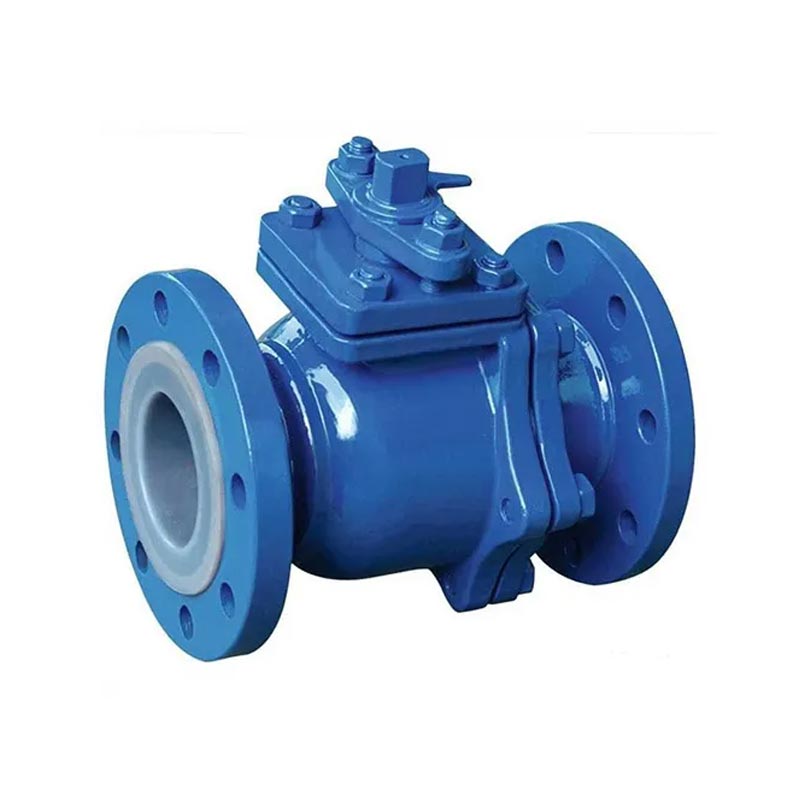

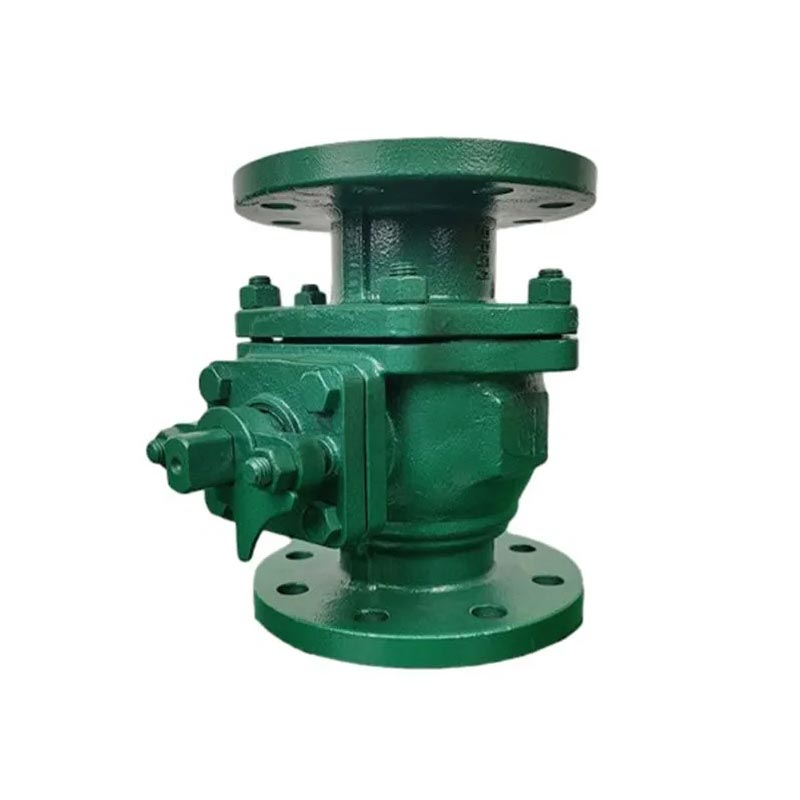

Met fluor beklede flenskogelkraan

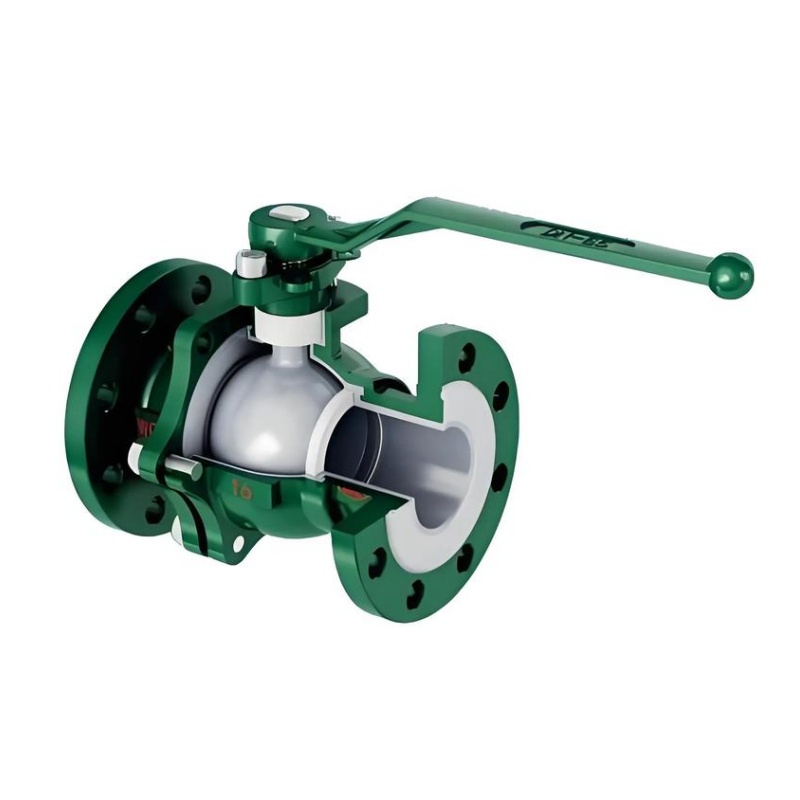

JOEPAI fluorbeklede flenskogelkraan is een corrosiebestendige afsluitklep die veel wordt gebruikt in de chemische, milieubeschermings-, petrochemische, farmaceutische, galvanische en smeltindustrieën. Door het aannemen van een structuurontwerp met volledige boring en bekleed met PTFE-, FEP- of PFA-materiaal, kan het op efficiënte wijze de corrosie van sterk corrosieve media op het metaal van het kleplichaam blokkeren en een langdurige afdichting en werking behouden in extreme werkomstandigheden zoals fluorwaterstofzuur, aqua regia, geconcentreerd salpeterzuur en sterke alkali. De composietstructuur van de metalen behuizing en de niet-metalen anti-corrosievoering lost het veelvoorkomende pijnpunt in de industrie op, namelijk dat gewone metalen kleppen defect raken onder corrosieve omstandigheden. Het ontwerp met volledige boring elimineert dode zones met een kleinere diameter, wat resulteert in een veel lagere vloeistofweerstand dan vergelijkbare afmetingenbolkleppenEnterugslagkleppen, terwijl de volledig gevoerde bal een nauwkeurig afdichtingspaar vormt met de zitting om in gesloten toestand een lekkagevrije prestatie te bereiken. De fluorkunststofvoering is vervaardigd met behulp van een integraal compressievoeringproces en is stevig verbonden met het koolstofstalen kleplichaam, waardoor afbladderen of uitpuilen wordt voorkomen, zelfs bij langdurig gebruik. De wrijvingsarme binnenvoering voorkomt ook mediumverstopping of vastlopen tijdens bedrijf, waardoor stabiele prestaties worden gegarandeerd in toepassingen die extreem hoge niveaus van corrosiecontrole vereisen.

Productvoordelen

1. Mechanisme voor echte corrosieweerstand: Fysieke isolatie van metaal uit media; Lage permeabiliteit vertraagt ​​de corrosie-initiatie aanzienlijk; Geschikt voor gemengde zuren, afvalzuren, wisselende media

2. Langzame verslechtering van de afdichting in zuur-/alkalicycli: na 10.000 zuur-/alkalicycli, lekkage ≤ 50 ppm (ISO 5208 beoordeling A)

3. Echte waarde van volledige doorlaat: Ontworpen voor kristalliserende, gepolymeriseerde, vaste stof bevattende of hoogviskeuze media; Voorkomt verstopping, vermindert reiniging, verlaagt het risico op vastlopen

Productdetail

VAN FACE-TO-FACE: GB/T12221-1989
FLENS EINDAFMETINGEN: GB/T9113.1-2000
ONTWERP: GB/T12237-1989
TEST: GB/T13927-1992
VOLLEDIGE POORT, ISO5211 DIRECTE MONTAGEPAD
UITLAATBESTENDIG STEMONTWERP
HENDELBEDIENING/VERGRENDELING
INVESTERING CASTING LICHAAM
MATERIAALSTANDAARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308

Belangrijkste onderdelen en materialen

Materiaal voering: FEP voor algemene sterke zuren; PFA voor geconcentreerde zuren bij hoge temperatuur; PTFE voor brede chemische compatibiliteit en hoge zuiverheidseisen.

Vacuümgeschiktheid: "Ja" betekent geschikt voor onderdrukprocessen

Flensstandaard: Moet overeenkomen met uw pijpleiding (HG / GB / ANSI / DIN)

Belangrijkste afmetingen

Nominale diameter		Standaardafmetingen/mm							Referentie/mm
DN/mm	NPS/inch	L	D	D1	D2	f	b	Z-Фd	D0	H	W/kg
PN10
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф22	200	450	55
200	8"	400	340	295	265	3	24	8-Ф22	240	490	93
250	10"	450	395	350	320	3	26	12-Ф22	240	550	150
300	12"	610	445	400	368	4	26	12-Ф22	320	600	320
350	14"	686	505	460	428	4	26	16-Ф22	320	675	400
400	16"	762	565	515	482	4	26	16-Ф26	360	780	500
PN16
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	18	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	18	8-Ф18	300	145	15
80	3"	250	200	160	135	3	20	8-Ф18	350	185	20
100	4"	280	220	180	155	3	20	8-Ф18	240	195	25
125	5"	320	250	210	185	3	22	8-Ф18	500	210	38
150	6"	360	285	240	210	3	22	8-Ф23	200	450	55
200	8"	400	340	295	265	3	24	12-Ф23	240	490	93
250	10"	450	405	355	320	3	26	12-Ф25	240	550	150
300	12"	610	460	410	375	4	28	12-Ф25	320	600	320
350	14"	686	520	470	435	4	30	16-Ф25	320	675	400
400	16"	762	580	525	485	4	32	16-Ф30	360	780	500
PN25
15	1/2"	140	95	65	45	2	16	4-Ф14	120	80	3.5
20	3/4"	140	105	75	55	2	18	4-Ф14	140	90	4
25	1"	150	115	85	65	2	18	4-Ф14	160	100	4.5
32	1 1/4"	165	140	100	78	2	18	4-Ф18	160	110	6.5
40	1 1/2"	180	150	110	85	2	18	4-Ф18	200	120	8
50	2"	200	165	125	100	3	20	4-Ф18	250	135	10
65	2 1/2"	220	185	145	120	3	22	8-Ф18	300	145	15
80	3"	250	200	160	135	3	24	8-Ф18	300	185	20
100	4"	280	235	190	160	3	24	8-Ф22	200	195	25
125	5"	320	270	220	188	3	26	8-Ф26	200	210	38
150	6"	360	300	250	218	3	28	8-Ф26	200	450	55
200	8"	400	360	310	278	3	30	12-Ф26	240	495	93
250	10"	450	425	370	332	3	32	12-Ф30	280	555	150
300	12"	610	485	430	390	4	34	12-Ф30	320	605	320
350	14"	686	555	490	448	4	38	16-Ф33	320	685	400

Veelgestelde vragen

1: Welke kwaliteitscertificeringen hebben JOEPAI fluorgevoerde kogelkranen?

Ons bedrijf is geslaagd voor de ISO 9001-certificering van het kwaliteitsmanagementsysteem. Onze kernproducten zijn CE-gecertificeerd en voldoen aan de internationale veiligheids- en milieunormen. Alle producten kunnen voorzien in Material Traceability Reports (MTC) en exportcertificeringsdocumenten (CE, ISO) om te voldoen aan de compliance-eisen van het gehele projectproces.

2: Welke corrosieve media kan uw met fluor beklede kogelkraan aan?

De met fluor beklede flenskogelkraan is speciaal ontworpen voor zeer corrosieve en zeer zuivere mediaomstandigheden, met een PTFE/FEP/PFA-voeringontwerp. Het kan op efficiënte wijze de corrosie van sterk corrosieve media op het metaal van het kleplichaam blokkeren en een langdurige afdichting en werking behouden onder extreme werkomstandigheden zoals fluorwaterstofzuur, koningswater, geconcentreerd salpeterzuur en sterke alkaliën.

3: Wat zijn de belangrijkste kenmerken van de kogelkraan?

De belangrijkste kenmerken van kogelkranen zijn hun compacte structuur, eenvoudige bediening en onderhoud, geschikt voor algemene werkmedia zoals water, oplosmiddelen, zuren en aardgas, maar ook voor media met zware werkomstandigheden zoals zuurstof, waterstofperoxide, methaan en ethyleen. De met fluor beklede flenskogelkraan kan goed worden gesloten met slechts een rotatie van 90 graden en een klein draaimoment. De volledig gelijke holte van het kleplichaam zorgt voor een recht doorstroomkanaal met lage weerstand voor het medium.

4: Welke ontwerp- en testnormen volgt u?

Volgens het productdetail: FACE-TO-FACE: GB/T12221-1989; FLENSEINDAFMETINGEN: GB/T9113.1-2000; ONTWERP: GB/T12237-1989; TEST: GB/T13927-1992. De klep is VOLLEDIGE POORT, HENDELBEDIENING/VERGRENDELING, en ISO5211 DIRECT MONTAGEPAD optioneel voor geautomatiseerde bediening, UITLAATBESTENDIG STEMONTWERP en INVESTERINGSGIETEND LICHAAM.

5: Welke materialen worden gebruikt voor de hoofdonderdelen en de carrosserie?

De lichaamsdelen en materialen van de hoofdonderdelen: Lichaam WCB/CF8/CF8M, Kap WCB/CF8/CF8M, Zitting PTFE/PPL, Kogel SS304/SS316, Bout SS/SS316, Pakking PTFE, Moer SS/SS316, Stuurpen SS304/SS316, Drukkussens PTFE, O-ringen Viton, Pakking PTFE, Wartel RVS/SS316. Standaard materiaalopties omvatten S45C/ASTM A216 GR-WCB/DIN1.00619, SS316/ASTM A351 GR-CF8M/DIN1.4408 en SS304/ASTM A351 GR-CF8/DIN1.4308.

6: Voor welke toepassingen wordt deze klep veel gebruikt?

Op grote schaal gebruikt in chemische, farmaceutische, galvanische, smelt- en milieubeschermingstoepassingen die extreem hoge niveaus van corrosiecontrole vereisen. Het is een onvervangbaar sleutelcomponent voor klepbediening in chemische milieubeschermingssystemen.
