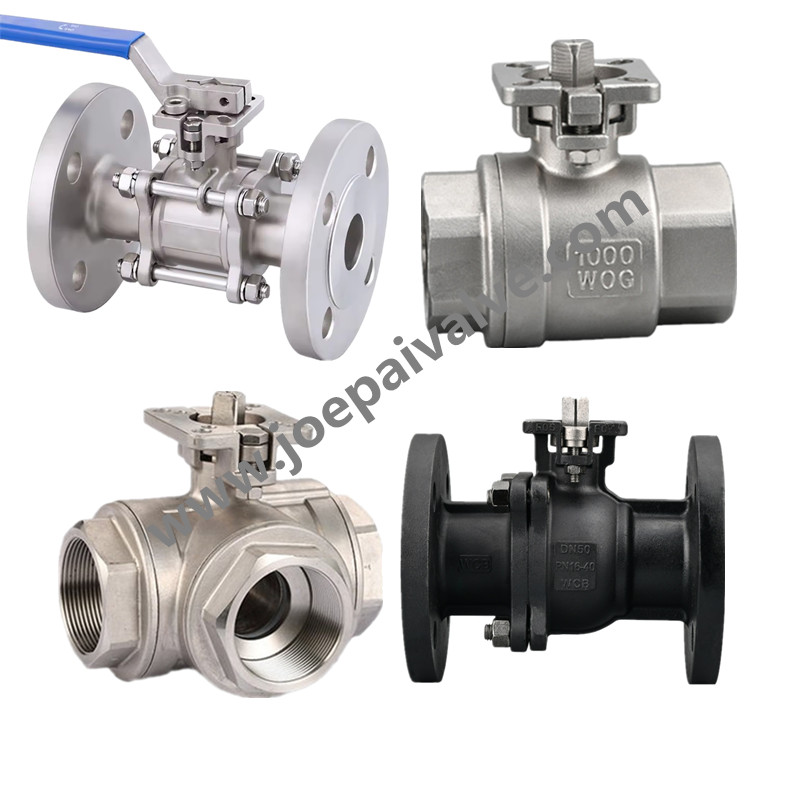

De hoog platform kogelventiel (ook bekend als deISO5211 Directe montagekussenklep) is een speciaal type kogelventiel met een verhoogd platform op de kleplichaam die is ontworpen voor montageactuatoren. Ontworpen en vervaardigd in overeenstemming met JB, DIN, ISO, API, GB, BS en andere normen, worden de veiligheid en kwaliteit ervan strikt gecontroleerd.
Productnaam: hoog platform kogelventiel
Productmodel: Q41F (H/Y), Q11F (H/Y)
Actuatiemethode: handmatig, elektrisch, pneumatisch
Verbindingstype: schroefdraad, gelast, flens
Structuurtype: rechte door, drieweg
Afdichtingsstructuur: zachte afdichting, harde afdichting
Drukbereik: 1,6 MPa - 6,4 mpa
Nominale diameter: DN6 - DN200
Gemeenschappelijke materialen: WCB, roestvrij staal, enz.
Kogelkleppen met hoge platteland bieden verschillende belangrijke voordelen vanwege hun unieke ontwerp, waardoor ze zeer de voorkeur hebben in industriële automatiseringstoepassingen. Hun belangrijkste voordelen zijn onder meer:
1. Gestandaardiseerde bevestigingsinterface (ISO 5211 -standaard):
De kleplichaam is voorzien van een vierkante of ronde flensplatform voldoet aan de ISO 5211 International Standard. Pneumatische actuatoren, elektrische actuatoren of handmatige operators kunnen zonder extra beugels of adapterplaten direct op dit platform worden geschroefd. Actuatoren uit verschillende merken en modellen kunnen eenvoudig worden geïnstalleerd zolang ze voldoen aan de ISO 5211 -standaard, waardoor het gemak van de uitwisselbaarheid en onderhoud sterk wordt verbeterd.
2. eenvoudige en efficiënte installatie:
Elimineert de noodzaak van afzonderlijke inkoop en installatie van verbindingsbeugels, vereenvoudiging van het installatieproces, het aanzienlijk verkorten van de installatietijd en het verlagen van de arbeidskosten. De gestandaardiseerde interface minimaliseert het risico van mismatches tijdens de installatie.
3. Hoge stijfheid en precieze positionering:
De actuator wordt star direct vastgesteld aan het kleplichaam en vermijdt potentiële vervorming of hiaten geassocieerd met traditionele beugelverbindingen. Zorgt voor efficiënte koppeloverdracht van de actuator naar de klepstam, waardoor energieverlies wordt verminderd. De rigide, kloofvrije verbinding garandeert precieze en herhaalbare kleppositionering, wat cruciaal is voor toepassingen die een nauwkeurige controle vereisen.
4. Meer betrouwbare afdichtingsprestaties:
De rigide verbinding integreert de actuator, klepstam en kleplichaam in een stabielere eenheid, waardoor laterale stress of torsie -vervorming wordt veroorzaakt door onjuiste actuatoruitlijning of ongelijke krachtverdeling. Verbeterde STEM -krachtverdeling verlaagt direct het risico op lekkage bij de STEM -afdichting, waardoor de algehele afdichtingsbetrouwbaarheid wordt verbeterd.
5.compact Structuur, ruimtebesparing:
Vergeleken met de traditionele "klep + bracket + actuator" -configuratie, zijn hoog platform kogelventiel met actuatoren meestal compacter en bezetten minder ruimte-een belangrijk voordeel voor beperkte installatieomgevingen (bijv. Skid gemonteerde apparatuur, dichte pijpleidingen).
6. Eenvoudig onderhoud:
Voor de reparatie of vervanging van actuator, maak je eenvoudig de bouten op het platform los om het te verwijderen, waardoor de noodzaak wordt geëlimineerd om de hele klep of complexe beugelsystemen te demonteren, waardoor het onderhoud sneller en efficiënter wordt.
7. Cost-effectief:
Elimineert de behoefte aan extra verbindingsbeugels of adapterplaten, waardoor de totale inkoopkosten worden verlaagd. Voor het onderhoud van reserveonderdelen hoeven alleen de kleplichaam en de actuator te worden overwogen, waardoor het voorraadbeheer wordt vereenvoudigd door de noodzaak om verschillende bracketspecificaties op te slaan te vermijden.
Samenvattend liggen de kernvoordelen van hoog-platform kogelvensters in hun ISO 5211-compatibele top-gemonteerde platformontwerp, dat biedt:
1. Gestandaardiseerde, vereenvoudigde en efficiënte installatie.
2. Rigide, precieze en betrouwbare actuatorverbinding.
3. Compact de algehele structuur en handig onderhoud.
4. Vrijwel het verbeteren van de systeembetrouwbaarheid, prestaties en levensduur, terwijl de installatie- en onderhoudskosten worden verminderd.
Daarom zijn hoog-platform kogelventiel vaak de voorkeursoplossing voor geautomatiseerde vloeistofcontrolesystemen die frequente actuatorinstallatie, hoge betrouwbaarheid, precieze controle of ruimtebeperkingen vereisen.
Voor kleppen besteld bijJoepai, we bieden de volgende garanties:
Stabiele kwaliteit: volledige kwaliteitscontrole, zorgvuldige inspectie en uitgebreide testen.
Redelijke prijzen: efficiënte interne kostenbeheersing vermindert de kosten, waardoor klanten ten goede komen.
Snelle levering: geavanceerde productielijnen en voldoende voorraad zorgen voor kortere doorlooptijden.
Technische ondersteuning: onmiddellijke antwoorden op technische vragen van klanten.
Voor eventuele kwaliteitsgerelateerde problemen die door klanten zijn gerapporteerd, garanderen we een reactie binnen 24 uur om het probleem op te lossen.
