In pompen en diverse hydraulische en pneumatische systemen,vijfweg terugslagkleppenEnvijfwegconnectorenzijn twee cruciale functionele componenten. Ze werken samen om efficiënte, veilige en compacte vloeistofregeleenheden te creëren. De volgende analyse behandelt hun werkingsprincipes, functionele kenmerken en typische toepassingsscenario's.

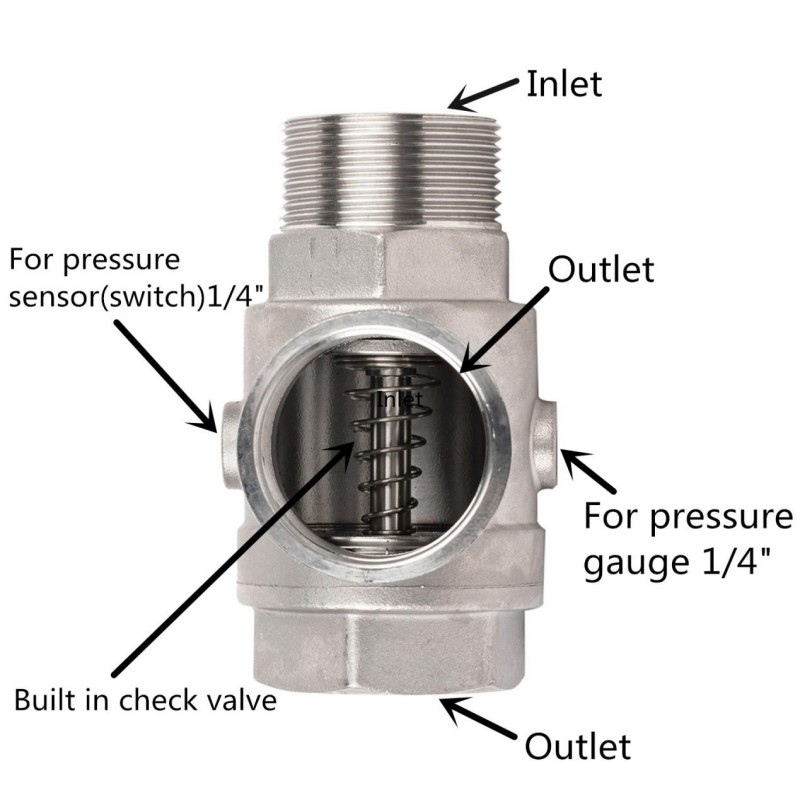

Dit is een klepapparaat dat de unidirectionele terugslagklepfunctie integreert met meerdere interfacedistributie. Een enkel kleplichaam combineert de hoofddoorgang (inlaat en uitlaat) en meerdere hulpinterfaces, meestal inclusief interfaces voor manometers, druksensorschakelaars en luchttanks. Dit vereenvoudigt het leidingontwerp bij de pompuitlaat aanzienlijk, bespaart installatieruimte en vermindert potentiële lekkagepunten. De kern is een ingebouwde terugslagklep, meestal geregeld door een veer en mediadruk. De belangrijkste functie is het voorkomen van terugstroming van media en het beschermen van apparatuur zoals waterpompen.
Openen: Wanneer de mediadruk bij de inlaat de veervoorspanning overschrijdt, duwt de druk de schijf weg van de klepzitting, gaat de klep open en stroomt het medium naar voren.
Sluiten: Wanneer de inlaatdruk daalt of de uitlaatdruk omkeert, duwt de veerkracht de schijf snel terug naar de klepzitting, waardoor een goede afdichting ontstaat en terugstroming van media effectief wordt voorkomen.
Dankzij de door een veer ondersteunde klepkernstructuur overwint het de beperkingen van traditionele terugslagkleppen van het lifttype met betrekking tot de stroomrichting, waardoor veelzijdigheid voor verticale of horizontale installatie wordt bereikt, wat het ontwerp van de leidingontwerpen van pompstations enorm vergemakkelijkt.
In pompsystemen speelt de vijfwegterugslagklep een onmisbare veiligheidsrol:
Voorkomen van terugstromen van media en bescherming tegen waterslag: Wanneer de waterpomp plotseling stopt, wordt voorkomen dat vloeistof onder hoge druk in de pijpleiding terugstroomt en de waaier van de pomp raakt, waardoor de kerncomponenten van de pomp worden beschermd.
Behouden van pijpleidingdruk: Het voorkomt het terugstromen van media in de onder druk staande pijpleiding, waardoor het systeem de vereiste druk kan behouden tijdens intermitterende werking van de pomp, waardoor frequente pompstarts worden verminderd. Isoleren van back-upsystemen: In parallelle systemen met meerdere pompen voorkomt het dat media van de werkende pomp in de pijpleiding van de back-uppomp stromen, waardoor wordt verzekerd dat het back-uppad altijd beschikbaar is.

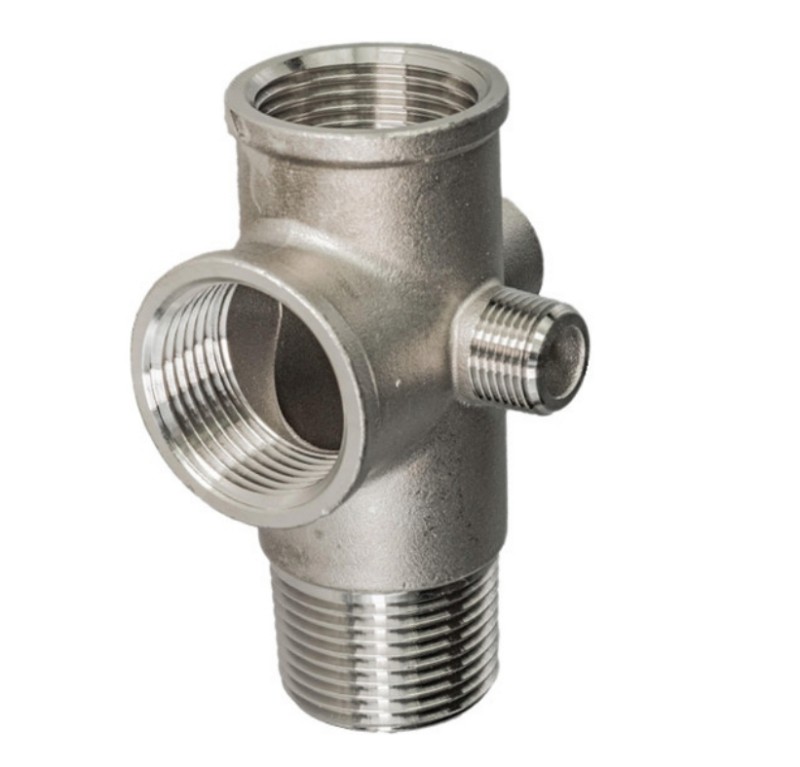

A vijfwegaansluitingis een geïntegreerde buisfitting met vijf aansluitpoorten. Het is een buisconnector met een interne holle structuur en heeft geen klepfunctie. De kernfunctie ervan is het distribueren van vloeistof of het verbinden van meerdere apparaten, waardoor een compact, multifunctioneel distributie- en verzamelpunt ontstaat.
Als een meerpunts geïntegreerde pijpfitting wordt hij gebruikt om vloeistof van één enkele bron naar meerdere verschillende bestemmingen te distribueren, of om meerdere takken te combineren. Het is een puur fysiek kanaal dat de vloeibare toestand niet verandert of controleert. Het is geschikt voor scenario's waarin de vloeistof uit de hoofdpijpleiding naar meerdere parallelle apparaten moet worden geleid (zoals meerdere instrumenten of meerdere aftakkingen), of om verbindingspunten te bieden voor tijdelijke behoeften zoals pomptesten, spoelen en bypass.
In een compacte pompuitlaatdrukregeleenheid ziet u:
Hoofdleiding: De hoofdleiding van de uitlaat van de pomp (bijvoorbeeld 1 inch) is verbonden met één hoofdpoort van de vijfwegfitting.
Veiligheidsbescherming: Een terugslagklep van 1 inch met binnendraad is stroomafwaarts van de hoofdleiding geïnstalleerd (op de andere tegenoverliggende hoofdpoort van de vijfwegfitting) om terugstroming van stroomafwaartse druk te voorkomen.
Systeemcontrole: Er is een druksensorschakelaar geïnstalleerd op één 1/4-inch poort van de vijfwegconnector om de systeemdruk te controleren. Wanneer de druk de ingestelde waarde bereikt, kan de schakelaar automatisch het starten en stoppen van de pomp regelen, waardoor systeemautomatisering en bescherming tegen overbelasting wordt bereikt.
Visuele monitoring: Er is een manometer geïnstalleerd op een andere 1/4-inch poort van de vijfwegconnector, waardoor operators realtime, intuïtieve systeemdrukmetingen kunnen doen.
Uitbreiding of drukontlasting: De vijfde poort kan worden gebruikt om een veiligheidsklep, overdrukklep of als extra back-upbewakingsinterface aan te sluiten.
De belangrijkste verschillen tussen de twee producten zijn als volgt:
| Functie | Vijfweg terugslagklep | Vijfwegconnector |
| Kernfunctie | Terugslagklepfunctie + Interfaceverdeling (Functie-integratie) | Pure leidingaansluiting en omleiding (geen regelfunctie) |
| Interne structuur | Ingebouwde klepkern, veer en andere terugslagklepmechanismen | Holle holte, geen bewegende delen |
| Hoofdfunctie | Voorkomt terugstroming van media, beschermt apparatuur, integreert monitoringinterfaces | Zorgt voor een vloeiende distributie van één pad naar meerdere paden of meerdere paden die samenkomen in één pad |
| Systeemrol | Kritieke veiligheids- en controlecomponent | Leidingaansluit- en distributiecomponent |
| Installatielocatie | Meestal bevestigd aan de hoofdleiding bij de pompuitlaat | Flexibele locatie afhankelijk van de omleidingsbehoefte |
Sterk geïntegreerd, ruimtebesparend: combineert de verbindingspunten van meerdere functionele componenten in één compacte connector, waardoor de leidingindeling aanzienlijk wordt vereenvoudigd en de systeemstructuur kleiner en netter wordt.
Eenvoudige installatie en onderhoud: Alle bewakings- en besturingsaccessoires zijn centraal geplaatst, waardoor installatie, foutopsporing en dagelijkse inspectie worden vergemakkelijkt.
Uitgebreide functionaliteit: Realiseert gelijktijdig meerdere functies op één knooppunt, waaronder aan/uit-regeling van het hoofdkanaal, anti-backflow, automatische drukregeling en bewaking van drukvisualisatie.
Minder lekkagepunten: Vergeleken met het gebruik van meerdere T-stukken en rechte connectoren, vermindert het gebruik van een enkele vijfwegconnector de potentiële lekpunten aanzienlijk en verbetert de systeembetrouwbaarheid.
U kunt kiezen op basis van de kernbehoeften van uw pompsysteem:
Als u het terugstromen van water wilt voorkomen, de pomp wilt beschermen en manometers en drukschakelaars centraal wilt installeren om de leidingen te vereenvoudigen, kunt u het beste kiezen voor een vijfwegterugslagklep. Dit is een standaard, efficiënte en veilige pompsysteemconfiguratie.
Als u al over een afzonderlijke terugslagklep beschikt, of als het systeem slechts één vloeistofstroom gelijkmatig over meerdere vestigingen hoeft te verdelen zonder specifieke bestelvereisten, dan is een vijfwegconnector voordeliger en directer.
Bij het kiezen van deze producten moet u het juiste materiaal (zoals messing, roestvrij staal) en model matchen op basis van de kenmerken van de systeemmedia (corrosiviteit, temperatuur), werkdruk en verbindingsnormen (zoals draadspecificaties BSPT, BSP, NPT).
Kortom, deze twee soorten producten, hoe klein ook, zijn onmisbare sleutelcomponenten voor het bouwen van een responsief, veilig en slim ontworpen pompsysteem. Door een ingenieus ontwerp transformeren ze complexe vloeistofbesturingslogica in een eenvoudige en betrouwbare fysieke realiteit.
