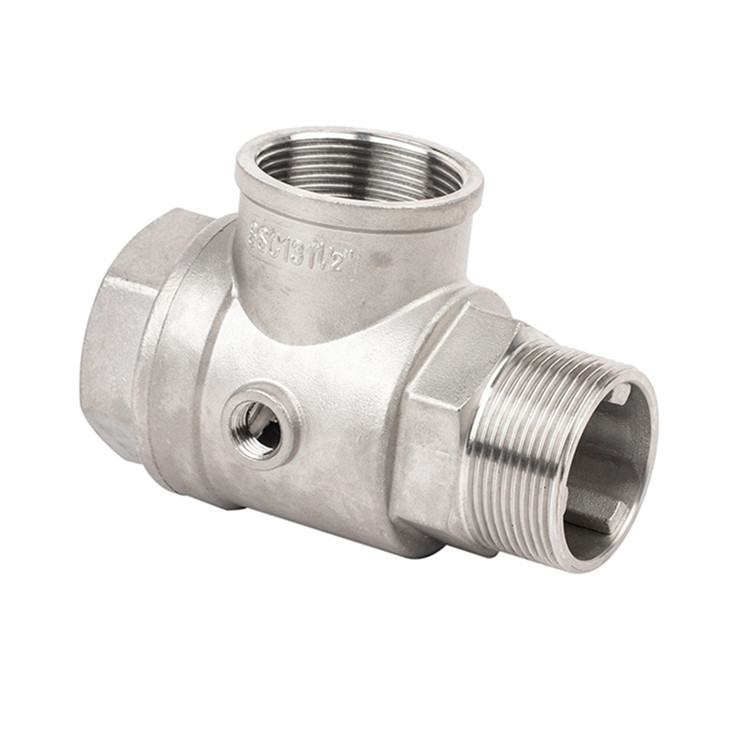

Roestvrijstalen vijfwegconnector zonder terugslagklep

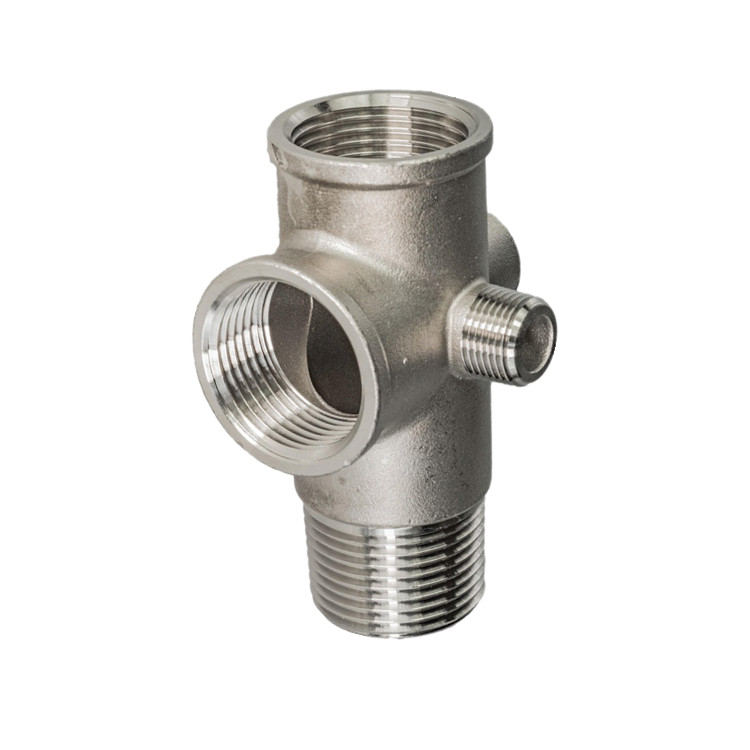

Het kernkenmerk van de roestvrijstalen vijfwegconnector zonder terugslagklep vervaardigd door Joepai Factory is dat het kleplichaam zelf vijf poorten heeft: 1" vrouwelijk x 1" vrouwelijk x 1" mannelijk x 1/4" vrouwelijk x 1/4" mannelijk. Het is een puur verbindend onderdeel met een intern hol kanaal en geen bewegende delen, en heeft geen enkele regelfunctie zoals terugslagklep of regeling. Het enige doel is het verzamelen of distribueren van vloeistoffen. Voor een kleine pompsysteembesturingseenheid fungeert de vijfwegconnector als een compacte geïntegreerd montageplatform, dat alle belangrijke monitoring- en beschermingscomponenten samenbrengt.

Details systeemsamenstelling:

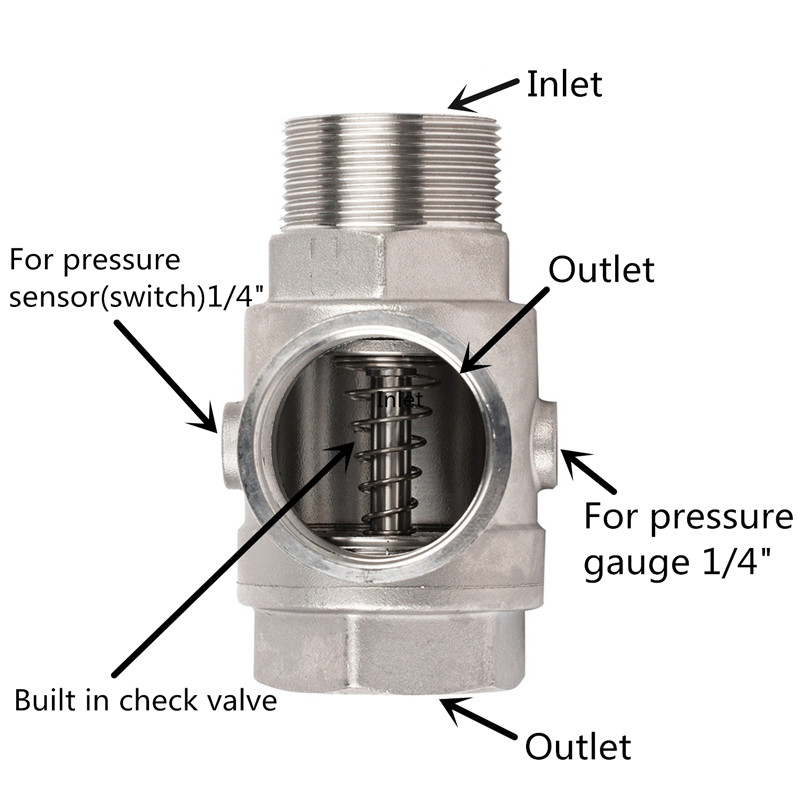

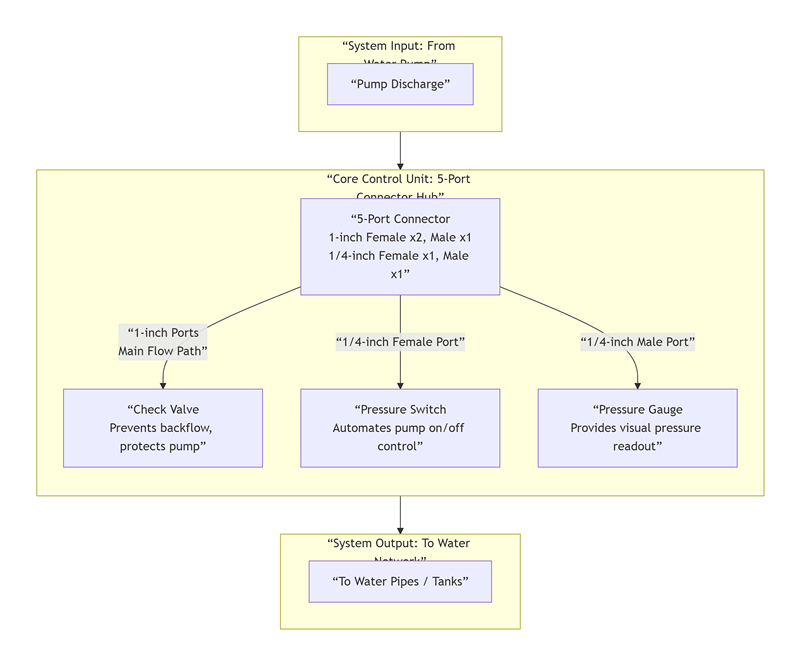

Vijfwegconnector: het kernframework van het systeem, dat alle componenten tot één geheel verbindt, waardoor pijpverbindingen worden geminimaliseerd en het risico op lekkage wordt verminderd.

Interfaces: 1-inch vrouwelijke poort (waterinlaat), 1-inch mannelijke poort (wateruitlaat), nog een 1-inch vrouwelijke poort (voor het aansluiten van een terugslagklep), 1/4-inch vrouwelijke poort (voor het aansluiten van een drukschakelaar), 1/4-inch mannelijke poort (voor het aansluiten van een manometer).

Hoofddoorgang (inlaat en uitlaat): Verbindt de pompuitlaat met de leiding die naar het waterpunt leidt en is het hoofdstroompad van het medium.

1-inch terugslagklep: dit is de "veiligheidsklep" van het systeem. Het voorkomt het terugstromen van water wanneer de pomp stopt, waardoor waterslagschokken en omgekeerde rotatie van de pompwaaier worden vermeden, en is van cruciaal belang voor de bescherming van de pomp.

1/4-inch drukschakelaar: dit is het ‘automatische brein’ van het systeem. Het bewaakt de systeemdruk, start de pomp wanneer de druk onder de ingestelde ondergrens daalt en stopt de pomp wanneer deze de bovengrens bereikt, waardoor een volledig automatische werking wordt bereikt.

1/4-inch manometer: dit zijn de ‘statusogen’ van het systeem. Het biedt realtime, intuïtieve drukweergave voor foutopsporing, observatie en probleemoplossing.

Producteigenschappen

De 5-weg connector van de Joepai, dankzij het roestvrijstalen materiaal, verbetert de corrosieweerstand, sterkte en hygiëne aanzienlijk door het gebruik van roestvrij staal, waardoor het toepassingsbereik wordt vergroot. Het wordt duurzamer en schoner. De belangrijkste voordelen zijn onder meer:

Uitstekende corrosieweerstand: Het is bestand tegen corrosie door stoom, zwakke zuren en basen, verschillende chemicaliën en zeewateromgevingen, en biedt een levensduur die veel langer is dan die van koperen kleppen.

Hoge sterkte en duurzaamheid: Het is bestand tegen hogere systeemdrukken (gewoonlijk PN16/PN25, en tot PN40 of hoger) en drukstoten.

Superieure hygiënische prestaties: Het gladde oppervlak voorkomt bacteriegroei en is gemakkelijk schoon te maken en te desinfecteren. Met spiegelpolijsten of elektrolytische polijstbehandeling kan het voldoen aan voedselveilige of sanitaire normen.

Groot temperatuurbereik: Geschikt voor stoom op hoge temperatuur of media op lage temperatuur.

Materialen

Gegoten roestvrij staal ASTM A 351 CF8 / SS 304; Roestvrij staal ASTM A 351 CF8M / RVS 316;

Technische specificaties

Nominale diameter: 1"~2" (DN25 tot DN50)

Nominale druk: PN16 tot PN25 (1,6 MPa ~ 2,5 MPa)

Werktemperatuur: -20℃ tot 232℃

Standaard met schroefdraad: BSP(G),BSPT(Rc),NPT

Tekening

Maatwerk op basis van de geleverde ontwerpen wordt ondersteund.

Specifieke toepassingen van de 5-Port-verbindingTor

Als uw systeem al een afzonderlijke terugslagklep heeft, of als u helemaal geen terugslagklepfunctie nodig heeft en eenvoudigweg een betrouwbaar "spruitstuk" nodig heeft, dan is de 5-poorts connector de meest economische en eenvoudige optie. De waarde ervan ligt in het vereenvoudigen van de leidingindeling en het verminderen van het aantal afzonderlijke fittingen. Specifieke scenario's zijn onder meer:

Meerpuntsbewaking en bemonstering

Scenario: Er moeten meerdere aftakkingen van de hoofdleiding worden afgetapt om monitoringinstrumenten te installeren.

Voorbeeld: Gelijktijdig aansluiten van een manometer, een druktransmitter (sensor) en een veiligheidsklep. De vijfwegconnector biedt hiervoor een gecentraliseerd en stabiel bevestigingspunt.

Vloeistofdistributie en -inzameling

Scenario:  Een enkele vloeistofstroom moet gelijkmatig worden verdeeld over meerdere parallelle vertakkingen, of er moeten meerdere vloeistofstromen worden verzameld in één enkele stroom.

Voorbeeld: het distribueren van koelwater vanuit een hoofdkoelwaterleiding naar drie onafhankelijke apparaten die moeten worden gekoeld; of het verzamelen van meerdere retourwaterleidingen in één enkele hoofdretourwaterleiding.

Systeem testen, ontluchten of aftappen

Scenario: Er moeten tijdelijke of permanente hulpinterfaces voor het systeem worden geleverd.

Voorbeeld: interfaces voor systeemspoeling, interfaces voor automatische ontluchtingskleppen of interfaces voor afvoerkleppen.
