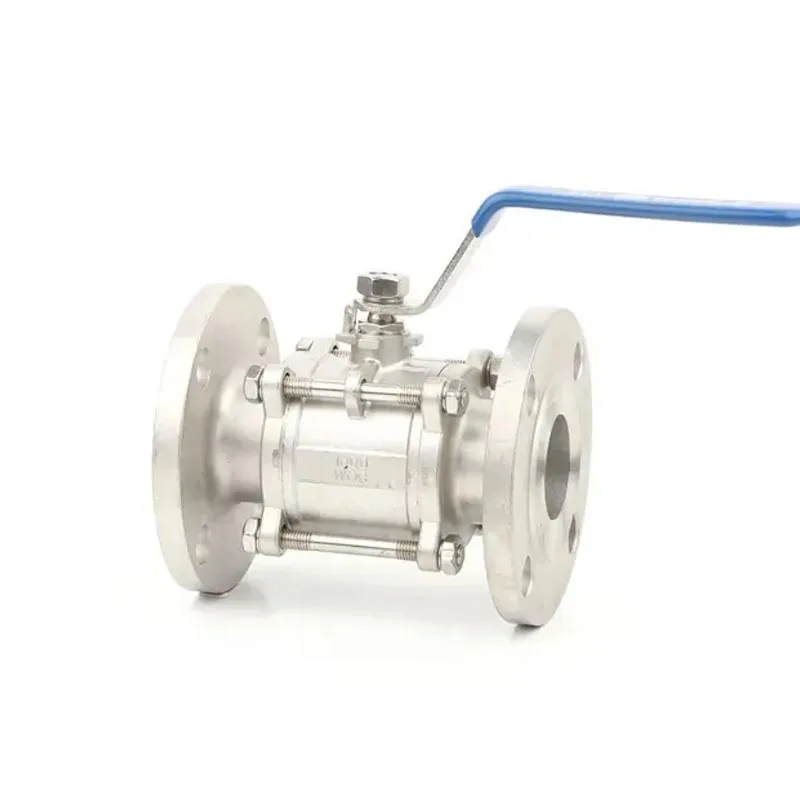

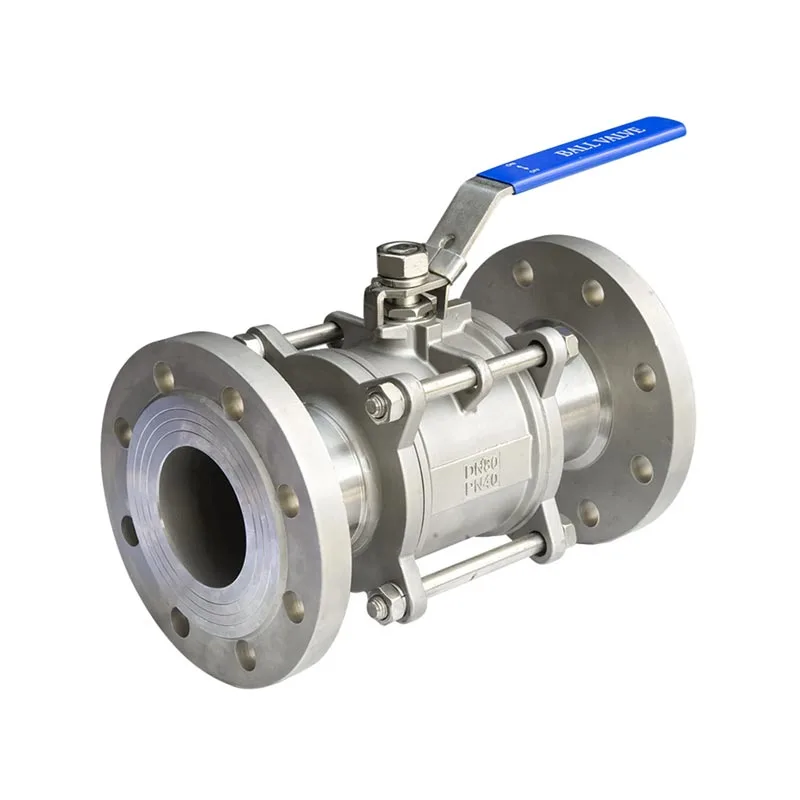

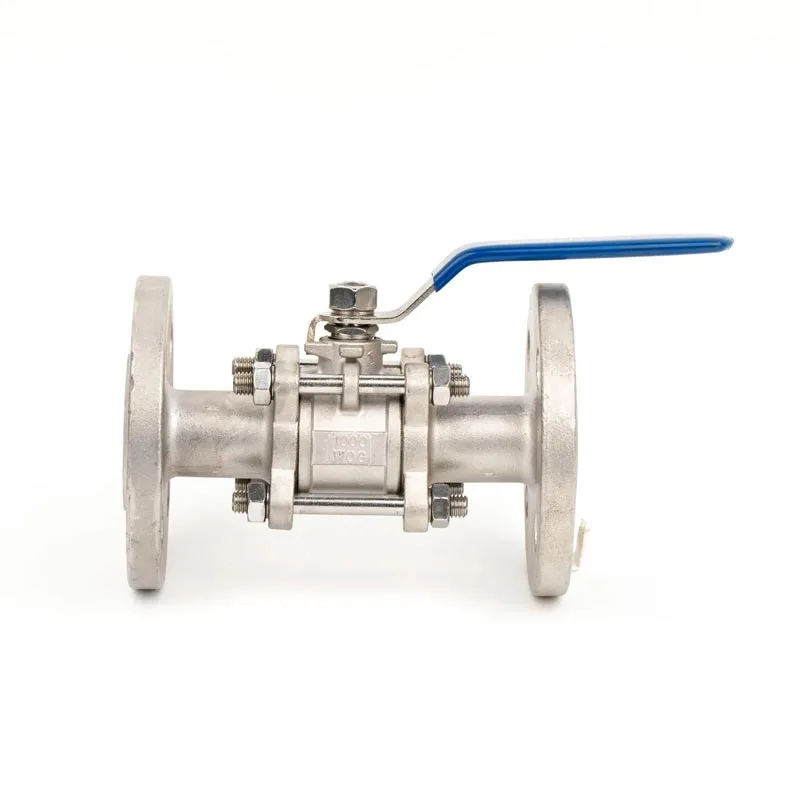

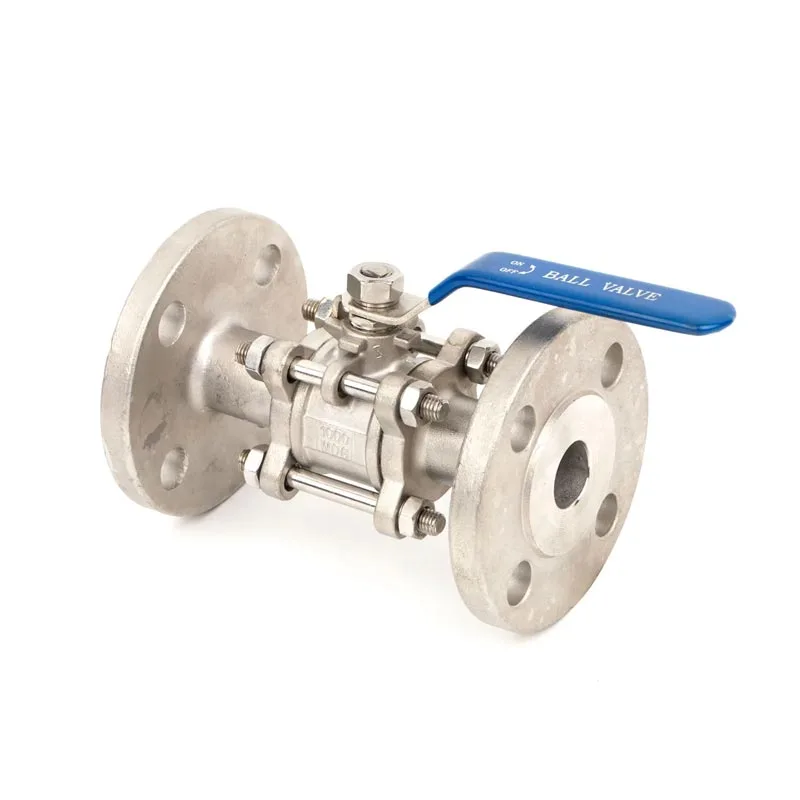

RVS 3PC DIN PN16 flenskogelkraan

JOEPAI roestvrijstalen 3PC DIN PN16 flenskogelklep levert stabiele prestaties onder een uniform gekalibreerd werktemperatuurbereik van -29 ℃ tot 180 ℃ met versterkte PTFE-afdichtring; Wanneer uitgerust met een PPL para-polystyreen afdichtring, verlengt de kogelkraan de bovengrens van de bedrijfstemperatuur tot 300 ℃. Alle technische parameters van JOEPAI roestvrijstalen 3PC DIN PN16 flenskogelkraan zijn getest in overeenstemming met de API 598-inspectiestandaard om inconsistente temperatuurbeschrijvingsfouten op de pagina te elimineren. De 3PC DIN-flenskogelklep maakt gebruik van de DIN2633 standaard PN16/PN40 flensverbinding, met face-to-face afmetingen die voldoen aan de DIN3202-F1-specificatie. De nominale diameter van JOEPAI roestvrijstalen 3PC DIN PN16 flenskogelklepafdekkingen DN15 tot DN150, die de meest voorkomende industriële pijpleidingspecificaties dekken. Er zijn meerdere lichaamsmateriaalopties beschikbaar voor de JOEPAI 3PC flenskogelkraan, waaronder roestvrij staal 304/1.4308 en roestvrij staal 316/1.4408, om zich aan te passen aan neutrale, zwak zure en corrosieve vloeistofomgevingen.

Producteigenschappen:

Driedelige gespleten structuur:Het grootste competitieve hoogtepunt van de JOEPAI roestvrijstalen 3PC DIN PN16 flenskogelkraan is het onafhankelijke 3PC gesplitste kleplichaamsontwerp. Geïntegreerde kogelkranen vereisen volledige sluiting van de pijpleiding en demontage van de pijpleiding voor interne reiniging, terwijl 3PC Ball Valve alleen de verbindingsbouten hoeft los te draaien om het middelste kleplichaam te verwijderen zonder de hele klep uit de pijpleiding te verwijderen. Deze structurele 3PC-functie verkort de stilstandtijd voor onderhoud aanzienlijk en verlaagt de kosten voor de reconstructie van pijpleidingen voor industriële gebruikers.

Ontwerp met volledige poortdoorstroming:JOEPAI RVS 3PC DIN PN16 flenskogelkraan is standaard uitgerust met een kogelkern met volledige poort. De binnendiameter van de kogelkern met volledige poort komt overeen met de binnendiameter van de pijpleiding, waardoor stromingsweerstand en middendrukverlies veroorzaakt door een verminderd stroomkanaal worden vermeden. Voor circulatiepijpleidingen met hoge debietvereisten verbetert het 3PC-kogelklepontwerp met volledige poort effectief de transmissie-efficiëntie van water, stoom, olie en andere media.

Toepasselijke media& Werkscenario's:

JOEPAI 3PC DIN-flenskogelklep kan vloeibare media in industriële pijpleidingen afsluiten of verbinden. Met verwisselbare afdichtringen en meerdere kleplichaammaterialen is deze kogelkraan compatibel met water, perslucht, industriële stoom, stookolie, salpeterzuur, azijnzuur en andere zwak corrosieve vloeistoffen. Het wordt veel toegepast in de chemische verwerking, de productie van voedseldranken, de watervoorziening en -afvoer, de verwarmingspijpleiding, de farmaceutische productie en de afvalwaterzuiveringsindustrie. Of het nu gaat om waterleidingen met normale druk bij lage temperatuur of stoomtransmissiepijpleidingen op hoge temperatuur, JOEPAI roestvrijstalen 3PC DIN PN16 flenskogelklep zorgt voor een stabiele afdichting en een lange levensduur.

Producttechnische specificaties:

Algemene structuur: 3PC driedelige modulaire gespleten structuur

Aansluitnorm: DIN PN16/PN40 Flens DIN2633

Face-to-face-formaat: DIN3202-F1

Nominale diameter: DN15 ~ DN150

Teststandaard: API 598

Stroomkanaal: volledige poort

Ventiel: Uitblaasbestendige, aan de onderkant gemonteerde omgekeerde afdichtingssteel

Bedieningsmodus: handmatige hendel met slot; Wormkleding; optionele elektrische/pneumatische aandrijving

Optioneel lichaamsmateriaal: WCB-koolstofstaal, 304 roestvrij staal, 316 roestvrij staal

Temperatuurbereik:

Versterkte PTFE-afdichting: -29℃ ~ 180℃

PPL-afdichting: -29℃ ~ 300℃

Belangrijkste onderdelen en materialen

Belangrijkste afmetingen

Veelgestelde vragen

1. Wat betekent "3PC" en waarom is dit belangrijk?

"3PC" staat voor een driedelige constructie, waarbij het middenlichaam en de twee eindflenzen aan elkaar zijn vastgeschroefd. Dit ontwerp maakt eenvoudig online onderhoud en reiniging mogelijk zonder dat de gehele klep uit de pijpleiding hoeft te worden verwijderd, waardoor de uitvaltijd van systemen die regelmatig onderhoud vereisen aanzienlijk wordt verminderd.

2.Wat zijn de belangrijkste toepassingen en geschikte media voor deze klep?

Deze klep wordt gebruikt om de mediastroom in pijpleidingen af ​​te sluiten of aan te sluiten en is geschikt voor water, stoom, olie, salpeterzuur, azijnzuur en andere corrosieve vloeistoffen. Het wordt veel toegepast in de chemische verwerkings-, petrochemische, energieopwekkings- en waterbehandelingsindustrieën, waarbij de materiaalkeuze is afgestemd op het specifieke medium.

3.Welke materialen zijn beschikbaar voor deze klep?

Tot de behuizingsopties behoren koolstofstaal (WCB), roestvrij staal 304 en roestvrij staal 316. Interne componenten zoals de kogel, stuurpen en bouten zijn verkrijgbaar in bijpassende roestvrijstalen kwaliteiten, terwijl de zitting is gemaakt van PTFE voor uitstekende afdichtingsprestaties.

4.Welke aandrijfopties en veiligheidsvoorzieningen biedt deze klep?

Het ondersteunt handmatige hendel-, elektrische en pneumatische bediening. Tot de veiligheidsvoorzieningen behoren een explosiebestendige steel met omgekeerde afdichting, een 90°-positioneringsmechanisme, een optioneel vergrendelingsapparaat om verkeerde bediening te voorkomen, en een ISO-standaardbeugel voor eenvoudige montage van de actuator.

5. Welke maten zijn beschikbaar en kan de klep worden aangepast?

Wij bieden maten aan van DN15 tot DN150. Maatwerk is mogelijk voor speciale materialen, drukwaarden, verbindingstypes (waaronder stomplas en socket-weld) en verpakking. Neem contact op met ons verkoopteam met uw specifieke wensen.
