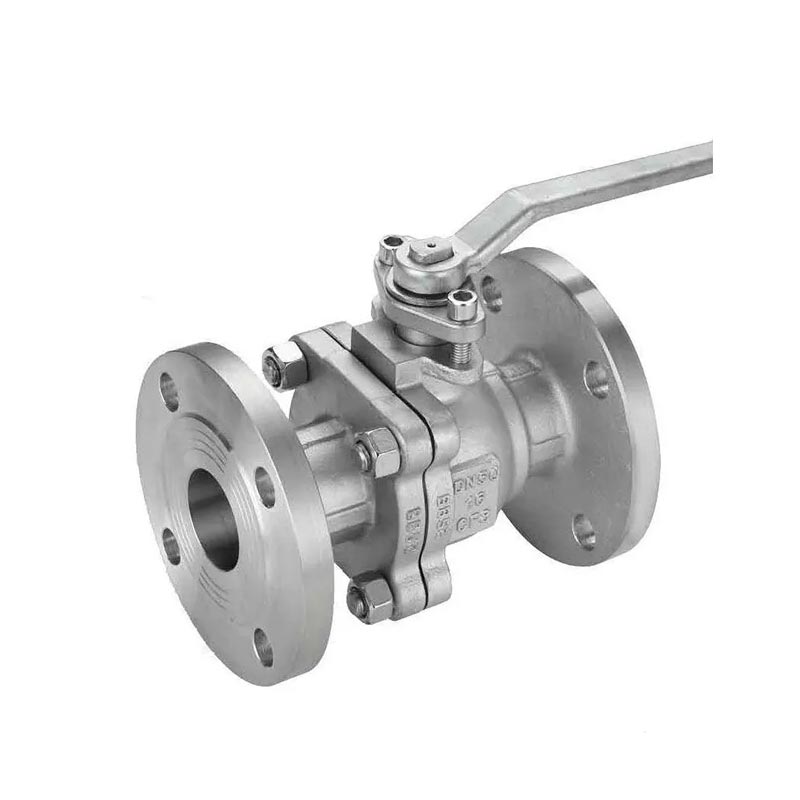

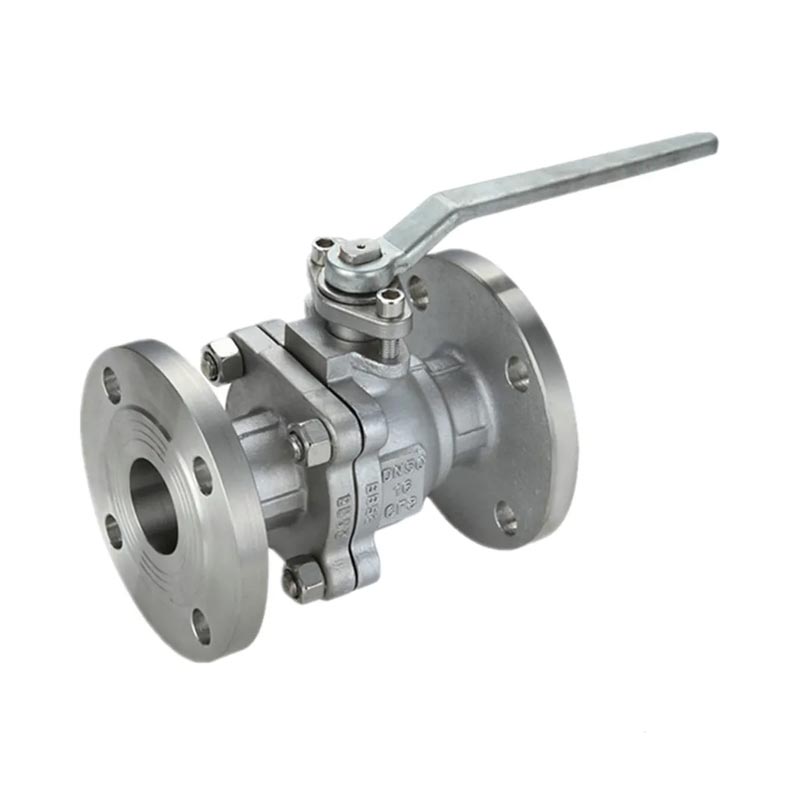

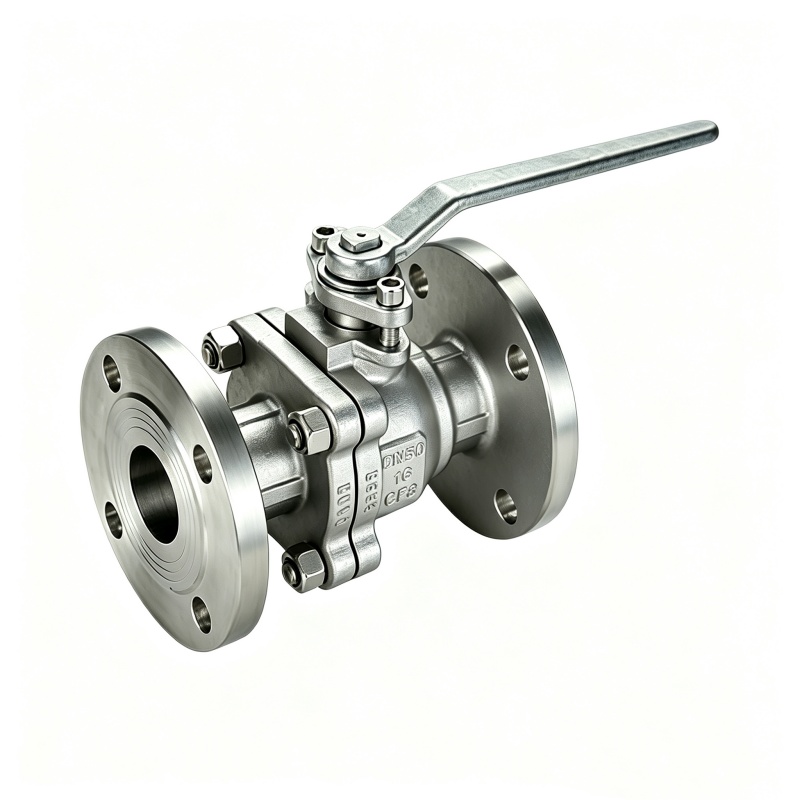

De GB Stanrard 2PC geflensde roestvrijstalen kogelkraan PN16 is een compacte, krachtige oplossing voor debietregeling, ontworpen voor betrouwbare afsluiting en regeling in veeleisende industriële omgevingen. Deze klep is vervaardigd volgens Chinese GB-normen en heeft een tweedelige lichaamsconstructie en een zwevend kogelontwerp, wat uitstekende afdichtingsprestaties, werking met een laag koppel en een lange levensduur biedt. Met zijn volledig roestvrijstalen bevochtigde onderdelen en zacht zittend afdichtingssysteem, levert hij uitstekende corrosieweerstand en luchtbeldichte afsluiting voor een breed scala aan media - van water en aardgas tot agressieve chemicaliën.
Ontwerpnorm: GB/T 12237-2021
Testnorm: GB/T 13927-2008 / HG/T 20236-2021
Afmeting van aangezicht tot aangezicht: GB/T 12221-2005
Flenseindstandaard: JB/T 79.1-1994, HG/T 20592-2009
Drukklasse: PN16, PN25, PN40, PN63, PN100
✅ Volledig poortontwerp om de stromingsweerstand te minimaliseren
✅ Blowout-proof steelstructuur, veilig onder hoge druk
✅ Handmatige handgreep met diefstalbeveiliging
✅ Investeringsgietlichaam voor een glad oppervlak en stabiele prestaties
Koolstofstaal: WCB (DIN1.0619)
RVS304 / 1.4308
RVS316 / 1.4408
1.Volledig poortontwerp met ultralage stromingsweerstand:Neemt de volledige poortstructuur aan, minimaliseert vloeistofstroomverlies tijdens pijpleidingcirculatie, geschikt voor vloeistoftransmissie met hoog debiet van water, olie en gas.
2.Tweerichtingsafdichting zonder lekkage:De geoptimaliseerde afdichtingsstructuur zorgt voor een betrouwbare tweerichtingsdichte afsluiting, waardoor er geen lekkage onder nominale druk wordt bereikt om te voldoen aan strenge industriële vloeistofisolatievereisten.
3.Blowout-proof stuurpenstructuur voor hogedrukveiligheid:Aan de onderkant gemonteerde klepsteel uitgerust met convexe trede aan de steelkop, waardoor het uitwerpen van de steel onder interne middendruk effectief wordt voorkomen, waardoor de bedrijfsveiligheid onder zware werkomstandigheden aanzienlijk wordt verbeterd.
4.Vergrendelbare handmatige hendel voor comfortabele bediening:In combinatie met de handmatige bedieningshendel met vergrendeling kunnen operators de klep in volledig open of volledig gesloten positie vergrendelen om onbedoelde verkeerde bediening te voorkomen.
5.Precisie gegoten kleplichaam:Het kleplichaam is vervaardigd door middel van een investeringsgietproces, met een gladde binnenholte, een uniforme wanddikte, een stabiele structuur en een uitstekende corrosieweerstand.
6.Standaard flensaansluiting, eenvoudige installatie en onderhoud:Voldoet aan de nationale standaard flensverbinding, lichtgewicht algehele structuur, neemt minder installatieruimte in beslag; eenvoudige demontagestructuur zorgt voor gemakkelijke dagelijkse inspectie en onderhoud.
|

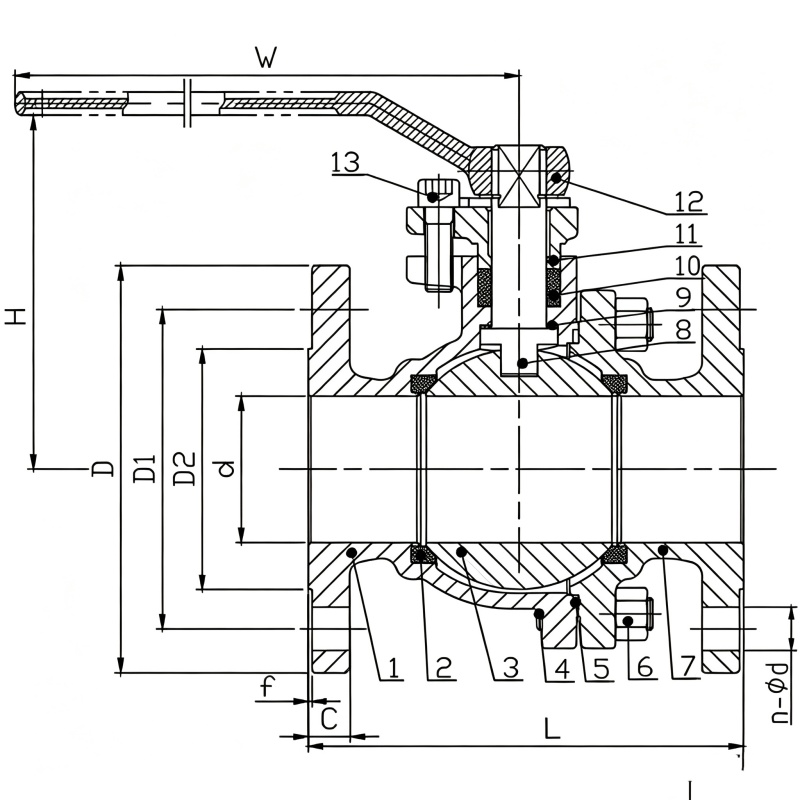

NEE.
|
Onderdeelnaam
|
Materiaal
|
Nee.
|
Onderdeelnaam
|
Materiaal
|
|
1
|
Lichaam
|
WCB/CF8/CF8M
|
8
|
Stang
|
F304/F316
|
|
2
|
Zitplaats
|
PTFE/RPTFE/PPL
|
9
|
Stuwkracht wasmachine
|
PTFE
|
|
3
|
Bal
|
SS304/SS316
|
10
|
Verpakking
|
PTFE
|
|
4
|
Bout
|
B8
|
11
|
Klier
|
CF8
|
|
5
|
Pakking
|
PTFE
|
12
|
Hendel
|
SS
|
|
6
|
Moer
|
8
|
13
|
Zeskantschroef
|
8
|
|
7
|
Motorkap
|
WCB/CF8/CF8M
|
16
|
|
|
|
DN
|
d
|
L
|
H
|
D
|
D1
|
D2
|
C
|
f
|
knikken
|
|
15
|
15
|
130
|
85
|
95
|
65
|
45
|
14
|
2
|
4-Ø14
|
|
20
|
20
|
130
|
89
|
105
|
75
|
55
|
14
|
2
|
4-Ø14
|
|
25
|
25
|
140
|
91
|
115
|
85
|
65
|
14
|
2
|
4-Ø14
|
|
32
|
32
|
165
|
104.5
|
135
|
100
|
75
|
16
|
2
|
4-Ø18
|
|
40
|
40
|
165
|
118
|
145
|
110
|
85
|
16
|
3
|
4-Ø18
|
|
50
|
50
|
203
|
125
|
160
|
125
|
100
|
18
|
3
|
4-Ø18
|
|
65
|
65
|
222
|
147
|
180
|
145
|
120
|
18
|
3
|
4-Ø18
|
|
80
|
80
|
241
|
166
|
195
|
160
|
135
|
20
|
3
|
8-Ø18
|
|
100
|
100
|
305
|
189
|
215
|
180
|
155
|
20
|
3
|
8-Ø18
|
|
125
|
125
|
356
|
110
|
245
|
210
|
185
|
22
|
3
|
8-Ø18
|
|
150
|
150
|
394
|
131
|
280
|
240
|
210
|
24
|
3
|
8-Ø20
|
|
200
|
200
|
457
|
152
|
340
|
295
|
265
|
26
|
3
|
12-Ø20
|
A: Standaardmaten DN15-DN100 (WCB/304/316): 15–25 werkdagen. Grote maten en aangepaste specificaties: 30-40 dagen. Spoedbestellingen beschikbaar op aanvraag.
A: Ja, monsters van 1-5 stuks met een concurrerende prijs voor prestatietests.
A: Geen strikte MOQ voor standaardkleppen, accepteer een proefbestelling van 1 st. Aangepaste artikelen suggereren 10 stuks voor kostenefficiëntie.
A: 12 maanden garantie op fabricagefouten, gratis reserveonderdelen en reparatieondersteuning. Levenslange gratis technische begeleiding.
