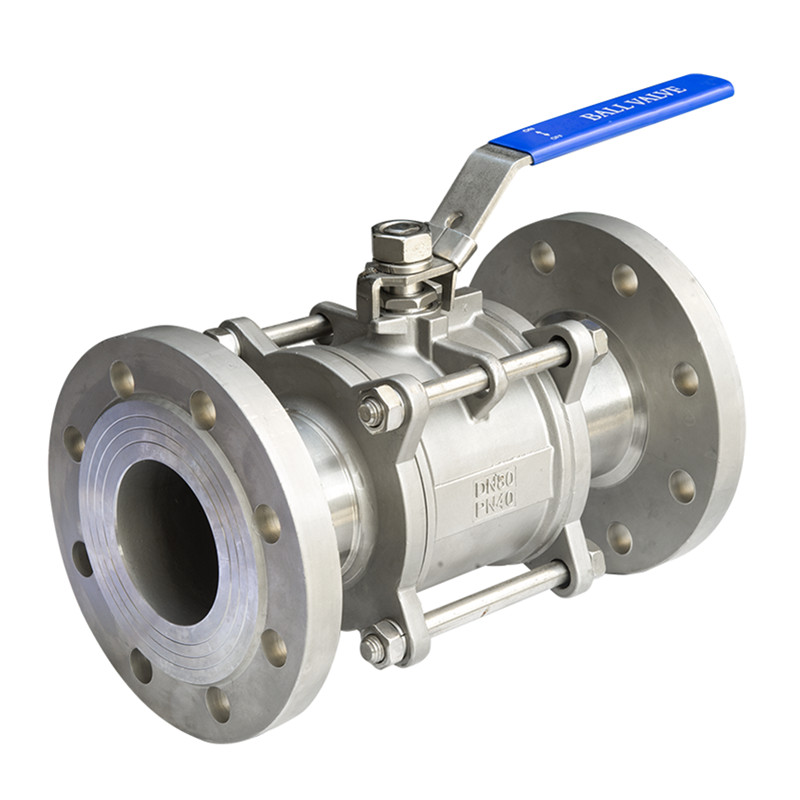

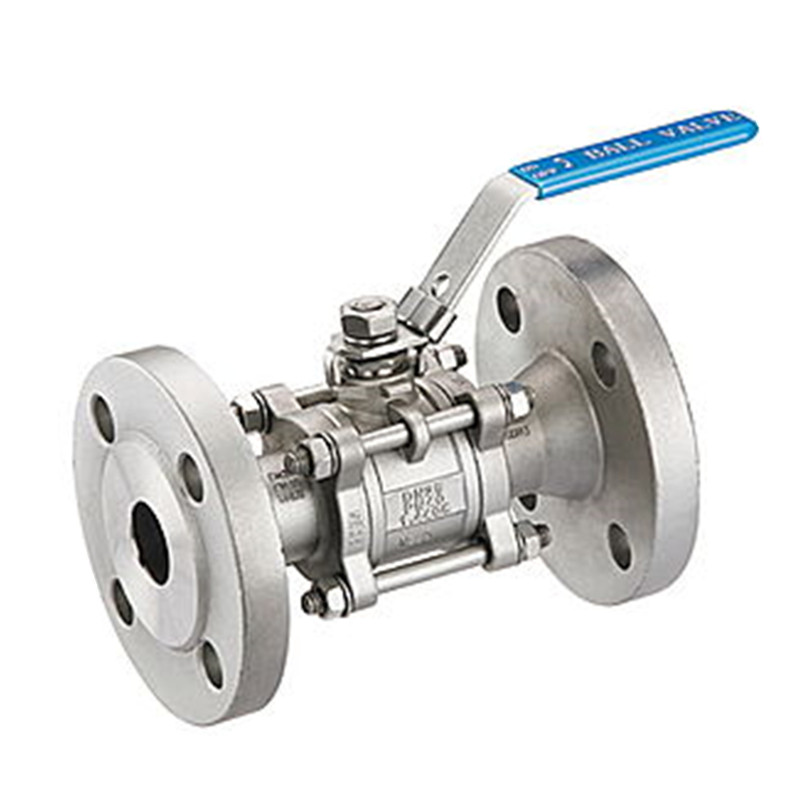

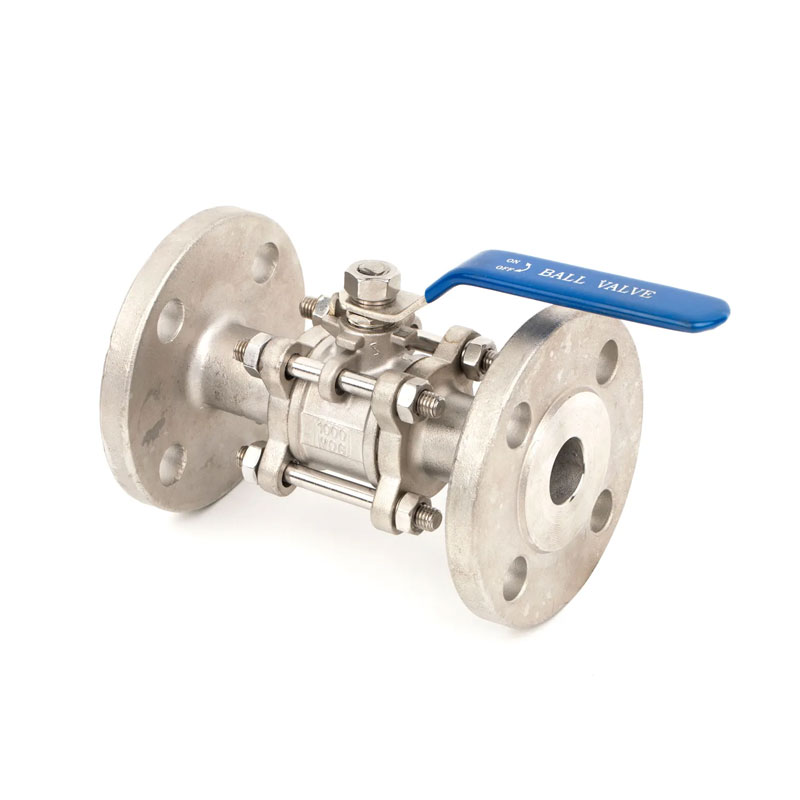

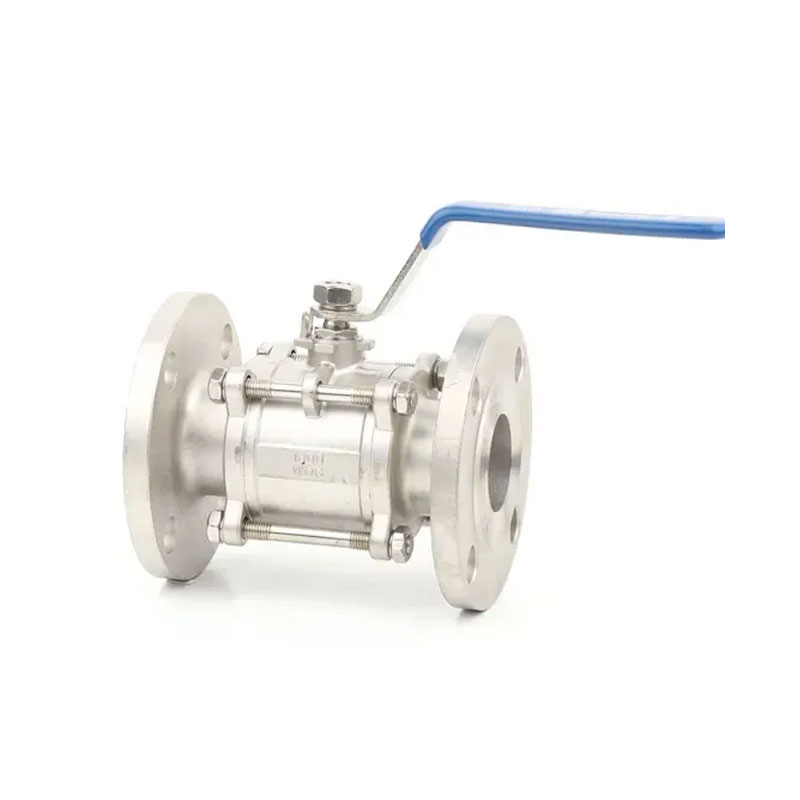

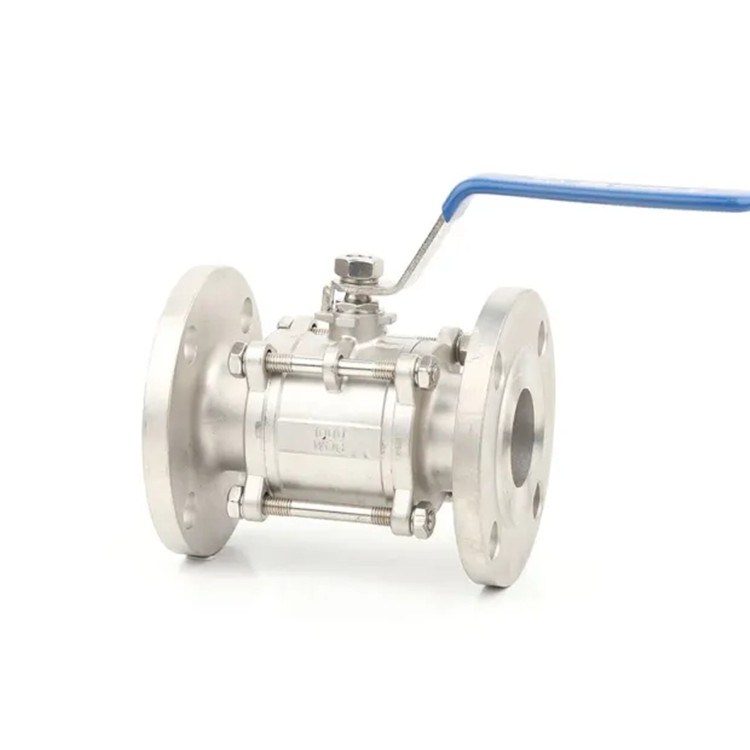

Din/en flens 3-delige roestvrijstalen kogelventiel PN40

Joepai richt zich op de productie, onderzoek en ontwikkeling, ontwerp, verkoop en service van din/en flens 3-delige roestvrijstalen kogelventiel PN40, bolkleppen, terugslagkleppen, vlinderkleppen en filters. We bieden ook aangepaste services om te voldoen aan de unieke behoeften van wereldwijde klanten voor klepaanbod. Elk proces van ontwerp tot levering wordt zorgvuldig beheerd door experts uit de industrie om naadloze wereldwijde levering te garanderen.

Hier is een inleiding tot kogelkleppen:

De afdichtingsring van de kogelklepstoel is in het algemeen gemaakt van verschillende elastische materialen zoals polytetrluorethyleen, wat gemakkelijk is om te zorgen voor afdichtingen, en de afdichtkracht van de kogelklep neemt toe met de toename van de gemiddelde druk. De klepstamafdichting is betrouwbaar. Wanneer de kogelklep wordt geopend en gesloten, roteert de klepsteel alleen, dus de pakkingafdichting van de klepsteel is niet gemakkelijk te beschadigen en de afdichtkracht van de klepsteel omgekeerde afdichting neemt toe met de toename van de gemiddelde druk.

De schakelaar is snel en handig. Zolang de klepsteel 90 ° roteert, voltooit de kogelklep de volledig open of volledig gesloten actie, waardoor snelle opening en sluiting worden bereikt. Het geïntegreerde ontwerp met hoge platform volgt de ISO5211 -standaard voor het verbinden van het platform, waardoor het gemakkelijk is om automatisering en afstandsbediening te bereiken. De kogelventiel kan direct worden geïnstalleerd met pneumatische apparaten, elektrische apparaten, hydraulische apparaten, gas-vloeistofkoppelingsapparaten of elektro-hydraulische koppelingsapparaten.

Gepolijste spiegelbol met een laag operationeel koppel, klein gatontwerp op de bol en klepsteel en extra klepveiligheidsprestaties.

Materialen:

Lichaam: roestvrij staal 304 (1.4308) / SS316 (1.4408), bal: SS304 (1.4308) / SS316 (1.4408), stoelafdichtingen: PTFE (RPTFE), Handgreep: SS304 / SS201

Temperatuurbereik: -20 tot +200 ° C

Media: water, olie, perslucht, brandstoffen, oplosmiddelen, agressieve media

Optionele bewerkingen: handmatige, pneumatische en elektrische actuator

Voordelen:

• Lengte tot DIN 3202-F1 (DIN EN 558-1, Serie 1),

• Montageflens volgens ISO 5211 maakt het mogelijk om een ​​aandrijving te monteren in combinatie met montagebrug en asadapter,

• Handhendel kan worden vergrendeld met slot

• Anti-statische apparaten voor bal-stem-body

• Bolw-out Proof STEM

• Gebruik van silicium-sol precisie gietproces

Normen:

Druk: PN40

Face-to-Face dimensies: DIN 3202

Flens dan afmetingen: uw EN 1092-1

Ontwerp: uw 3357 EN 12516-1

Test: uw 3230 EN 12266

Hoofdafmetingen
