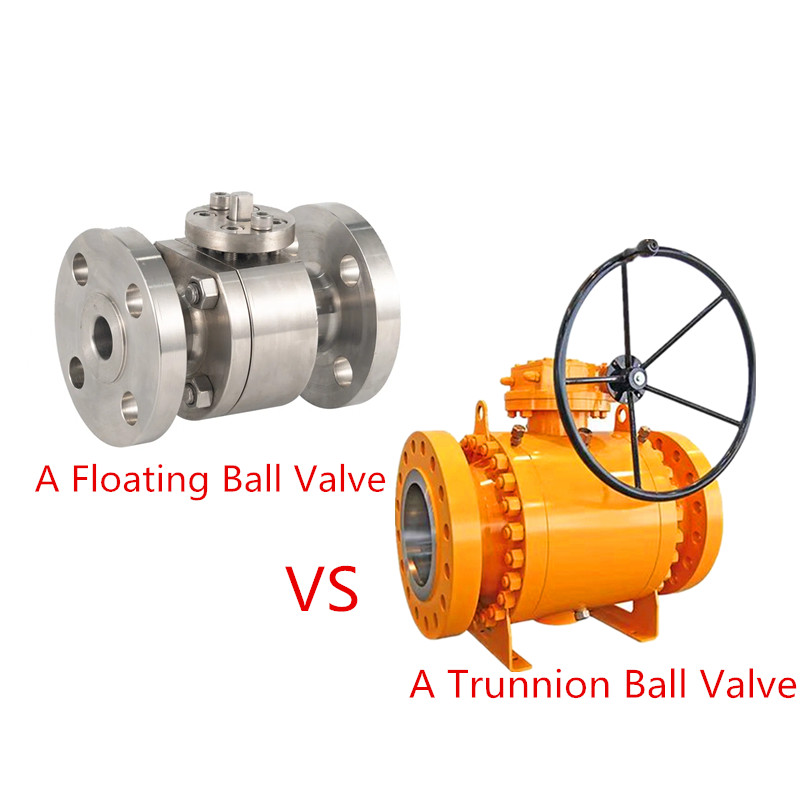

Drijvende kogelkraan:De bal zweeft en kan bewegen onder de druk van het medium, waarbij hij stevig tegen het afdichtingsoppervlak aan het uitlaatuiteinde drukt om een goede afdichting te garanderen.
Vaste kogelkraan:De vaste kogelkranen worden ook wel op tap gemonteerde kogelkranen genoemd. Anders dan zwevende kogelkranen, is de bal vast, ondersteund via bovenste en onderste tappen, waardoor de bal in een stabiele positie blijft, zelfs onder hoge druk, hoge temperaturen of ultra-lage temperaturen. Vaste kogelkranen hebben allemaal zwevende zittingen. Onder de druk van het medium beweegt de klepzitting, waardoor de afdichtring strak tegen de kogel drukt en zo een afdichting garandeert. Lagers worden meestal op de bovenste en onderste assen van de kogel geïnstalleerd, wat resulteert in een laag bedieningskoppel, waardoor ze geschikt zijn voor hogedrukkleppen en kleppen met een grote diameter.
Drijvende kogelkranen zijn klein van formaat, licht van gewicht en hebben een eenvoudige structuur. De bal heeft een vrij zwevende functie, wat zorgt voor een goede afdichting; de kogelkraan gebruikt een kogel met een cirkelvormig doorgaand gat als openings- en sluitelement. Aangedreven door de klepsteel, draait de bal 0-90 graden rond het midden van de klepsteel om de openings- en sluitingsfunctie te voltooien; het beschikt over een compacte structuur en snel schakelen, waarbij de klep wordt gesloten en het pijpleidingmedium wordt afgesloten met een rotatie van 90 graden; de diameter van het kogelkanaal is hetzelfde als de diameter van de pijpleiding, wat resulteert in een lage stromingsweerstand en een hoge stroomcapaciteit; de klepsteel is aan de onderkant gemonteerd, waardoor ongelukken met een klepsteel worden voorkomen en een veilig gebruik wordt gegarandeerd. Vaste kogelkranen zijn geschikt voor verschillende pijpleidingen onder gemiddelde en hoge druk, gebruikt om het medium in de pijpleiding af te sluiten of aan te sluiten. Onder cryogene (bijvoorbeeld -196℃ voor LNG) of hoge temperaturen (>400℃) omstandigheden vertonen materialen aanzienlijke thermische uitzetting en contractie. Structurele stabiliteit wordt een beslissende factor voor de levensduur van de klep, waarbij de vaste structuur inherente voordelen biedt. Vaste kogelkranen met verschillende materialen kunnen worden gebruikt voor verschillende media zoals water, stoom, olie, vloeibaar petroleumgas, aardgas, kolengas, salpeterzuur, azijnzuur, oxiderende media, ureum, enz., en worden veel gebruikt in de aardolie-, chemische, energie- en waterbeschermingsindustrieën. Veel voorkomende aandrijfmethoden voor vaste kogelkranen zijn wormwieloverbrenging, handmatig, elektrisch en pneumatisch. De meeste vaste kogelkranen zijn flensaangesloten, maar er zijn ook gelaste vaste kogelkranen. De kosten van vaste kogelkranen zijn doorgaans hoger dan die van drijvende kogelkranen.
Of het nu onder cryogene of hoge temperaturen is, vaste kogelkranen zijn meestal uitgerust met de volgende veiligheids- en afdichtingsontwerpen:
Dubbele stoelstructuur (dubbel zuigereffect / enkel zuigereffect);
Automatische drukontlastingsfunctie in de holte;
Brandveilig structuurontwerp;
Antistatisch apparaat;
DeJoepai kogelkranenontwerp en productie voldoen doorgaans aan de volgende internationale normen:
Ontwerpnorm: ASME B16.34
Face-to-face afmetingen: ASME B16.10 / API 6D
Flensaansluiting: ASME B16.5 / ASME B16.47
Druktesten: API 598 / API 6D
Brandveilig ontwerp: API 607 / API 6FA
Cryogene tests (indien van toepassing): BS 6364 / ISO 28921
Samenvattend moet de keuze tussen een drijvende of een vaste kogelkraan gebaseerd zijn op de werkelijke werkomstandigheden, de eisen aan de afdichtingsprestaties, de bedrijfsfrequentie en het budget.
