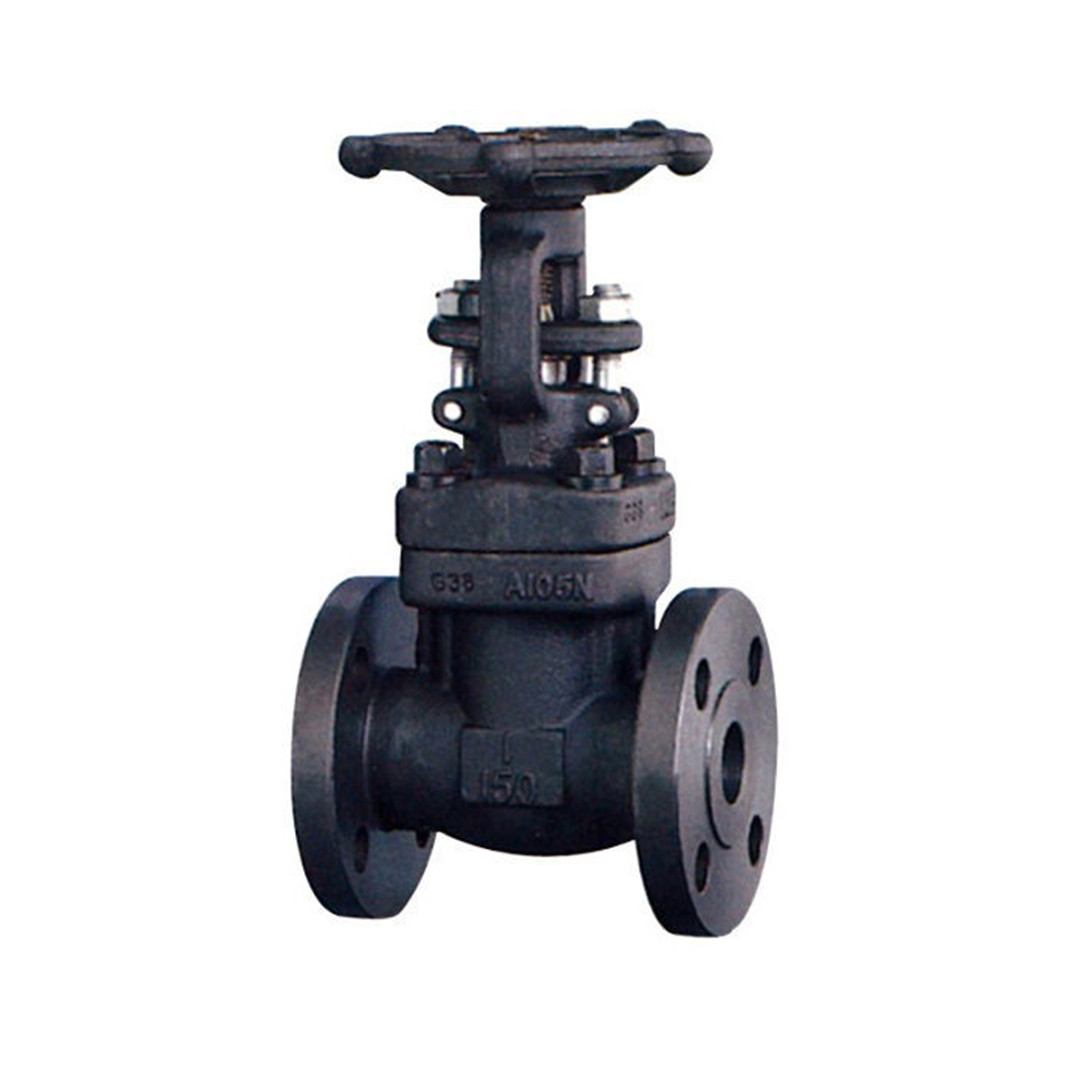

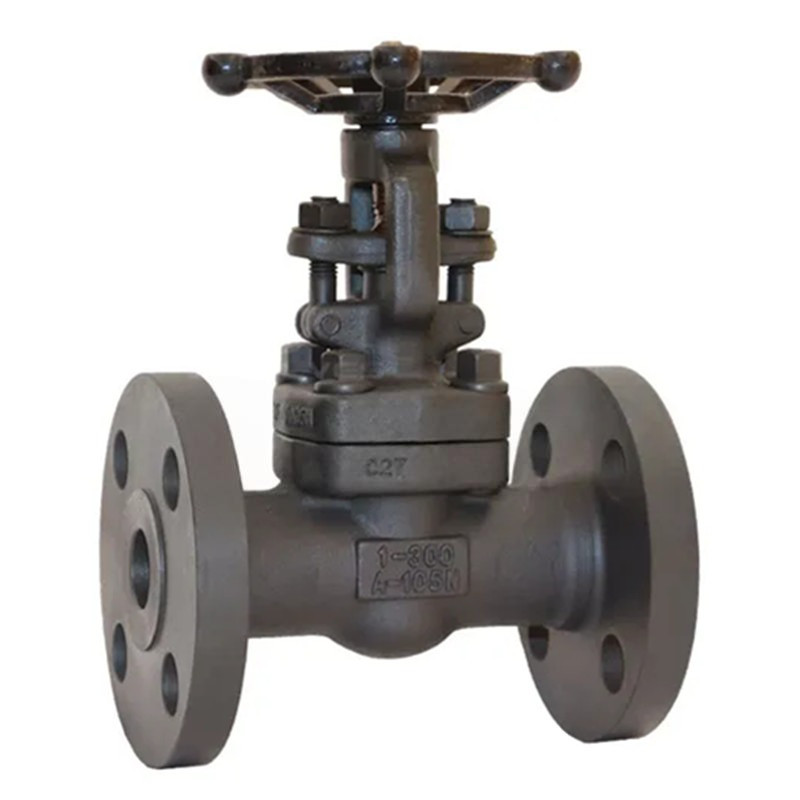

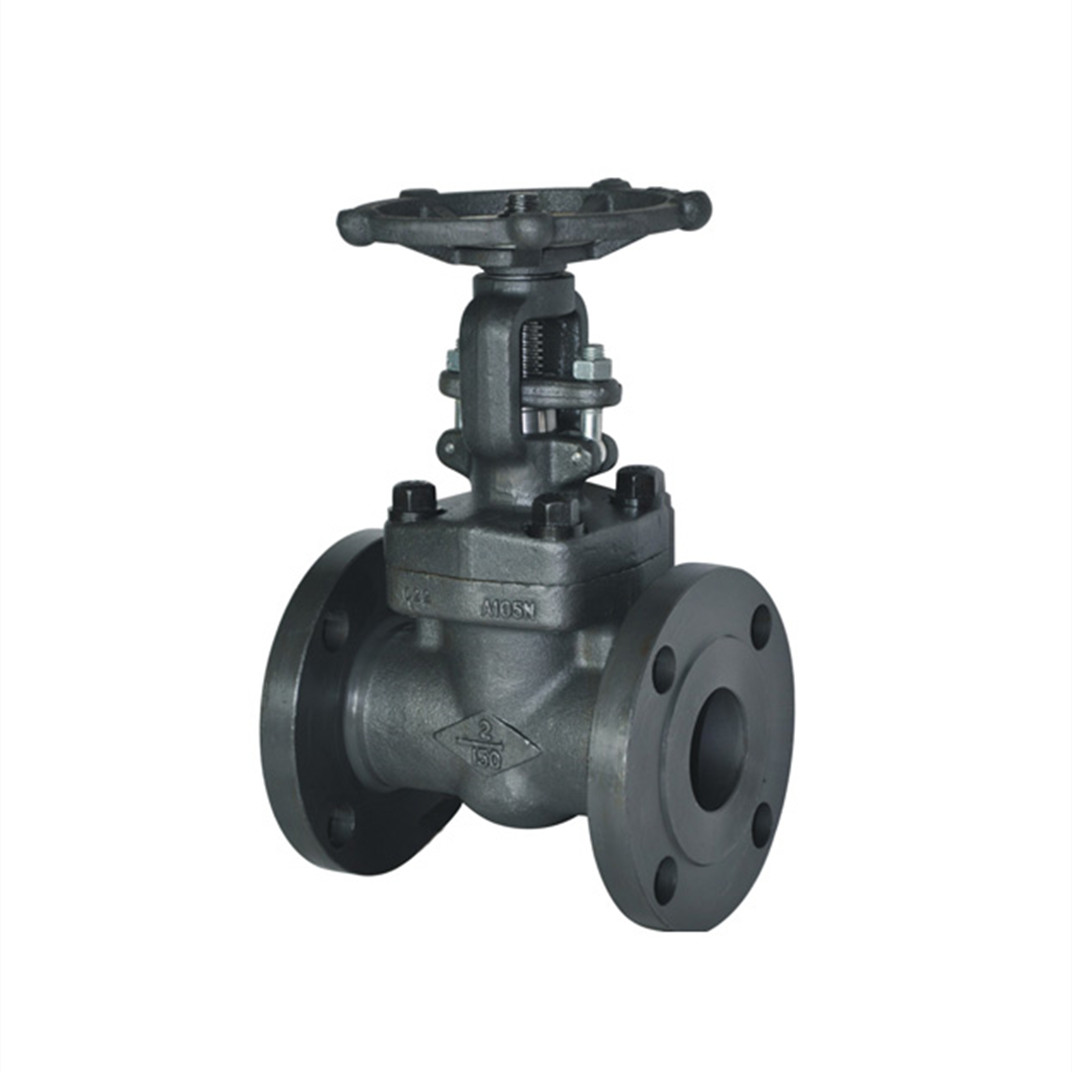

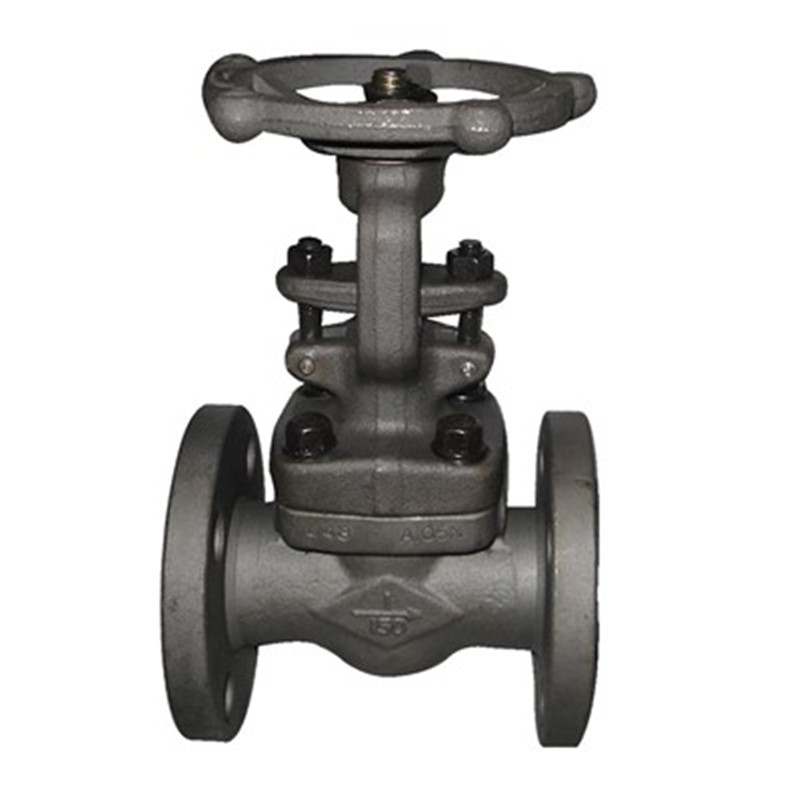

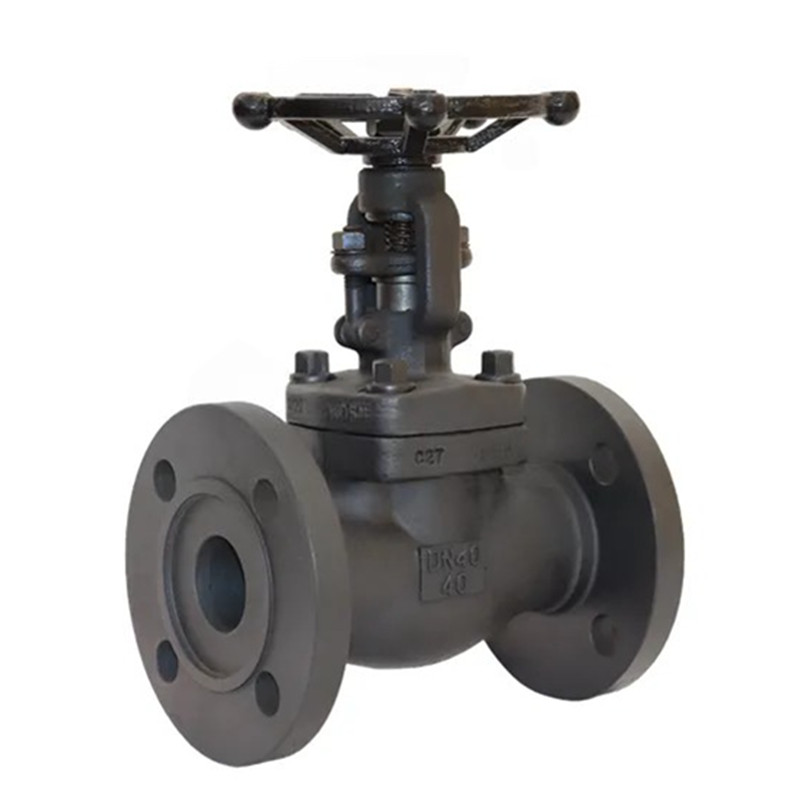

De openings- en slotcomponent van Joepai Advanced Integrated Steel Flens Gate -klep is de poort en de bewegingsrichting van de poort staat loodrecht op de vloeistofrichting. De poortventiel kan alleen volledig worden geopend en volledig gesloten en kan niet worden aangepast of doorboord. De poortventiel heeft twee afdichtingsoppervlakken en de meest gebruikte moduspoortventiel heeft twee afdichtingsoppervlakken die een wigvorm vormen. De wighoek varieert met de klepparameters, meestal 50 graden, en 2 ° 52 'wanneer de gemiddelde temperatuur niet hoog is. De poort van een wigpoortklep kan als geheel worden gemaakt, een rigide poort genoemd; Het kan ook worden gemaakt in een poort die een lichte vervorming kan veroorzaken om de verwerkbaarheid te verbeteren en de afwijking van de afdichtingsoppervlaktoont tijdens de verwerking te compenseren. Dit type poort wordt een elastische poort genoemd.
Grootte: 1/2 ''-2 '' (dn15 ~ dn50)
Drukbeoordeling: 150lb-600lb/PN16 ~ PN100/10K ~ 60K)
Materiaal: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Geschikte temperatuur: -29ºC ~ 429ºC.
Geschikt medium: water, stoom, olie en aardgas etc.
Ontwerp en fabricage conformo: API602, BS5352, ANSI B16.34
Socket -gelaste dimensie voldoet aan ANSI B16.11, JB/T1751
Schroefuiteinden afmeting voldoen aan ANSI B1.20.1, JB/T7306
Butt-gelaste conforme ANSI B16.25, JB/T12224
Flensuiteinden voldoen aan ANSI B16.5, JB79
Test en inspectie voldoen aan: API598, GB/T13927, JB/T9092
De geïntegreerde gesmede stalen flenspoortklep is geschikt voor pijpleidingen in verschillende werkomstandigheden zoals petroleum, chemische, farmaceutische, meststoffen en krachtindustrie met nominale druk met een nominale druk variërend van 4,0 megapascals tot 10,0 megapascals (1 megapascal = 10 kilogram) en werktemperatuur van negatieve 29 tot 600 graden Celsius. Het kan niet worden gebruikt om pijpleidingsmedia af te snijden of aan te sluiten en kan niet worden aangepast of doorgegaan. Toepasselijke media zijn water, olie, stoom, zure media, enz.
|
NEE. |
Ondernaam |
CS naar ASTM |
Wat betreft astm |
SS naar ASTM |
||
|
Type A105 |
Type F22 |
Type F304 (L) |
Type F316 (l) |
|||
|
1 |
Lichaam |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
2 |
Stoelring |
A276 420 |
A276 304 |
A276 304 (L) |
A276 316 (L) |
|
|
3 |
Wig |
A276 410 & 430 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
4 |
Stang |
A182 F6 |
A182 F304 |
A182 F304 (L) |
A182 F316 (L) |
|
|
5 |
Pakking |
Golde SS + grafiet |
SS + PTFE |
|||
|
6 |
Motorkap |
A105 |
A182 F22 |
A182 F304 (L) |
A182 F316 (L) |
|
|
7 |
Bonnetbout |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
8 |
Pin |
A276 420 |
A276 304 |
|||
|
9 |
Klier |
A276 410 |
A182 F304 (L) |
A182 F316 (L) |
||
|
10 |
Klier eyebolt |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
|
11 |
Klierflens |
A105 |
A182 F11 |
A182 F304 (L) |
A182 F316 (L) |
|
|
12 |
Kliermoer |
A193 2H |
A194 4 |
A194 8 |
A194 8m |
|
|
13 |
Juknoot |
A276 410 |
||||
|
14 |
H.W. Slotmoer |
A194 2H |
A194 4 |
A194 8 |
A194 8m |
|
|
15 |
Naambord |
Ss |
||||
|
16 |
Handwiel |
A197 |
||||
|
17 |
Lagerpakking |
A473 431 |
||||
|
18 |
STEM -verpakking |
Flexibel grafiet |
PTFE |
|||
|
Geschikt medium |
W.O.G. enz |
W.O.G. enz |
Hno3ch3ooh enz |
|||
|
Geschikte temperatuur |
-29 425 |
-29 550 |
-29 180 |
|||
Opmerking: andere materialen zijn op aanvraag beschikbaar.
|
NPS |
1/2 " |
3/4 " |
1 " |
1-1/4 " |
1-1/2 " |
2 " |
||
|
L (RF) L1 (BW) |
150 |
108 |
117 |
127 |
140 |
165 |
203 |
|
|
300 |
140 |
152 |
165 |
178 |
190 |
216 |
||
|
600 |
165 |
190 |
216 |
229 |
241 |
292 |
||
|
H (open) |
150.300 |
158 |
169 |
197 |
236 |
246 |
283 |
|
|
600 |
169 |
197 |
236 |
246 |
283 |
320 |
||
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
||
|
Gewichten |
150 |
RF |
4.5 |
5.2 |
8.2 |
11.5 |
12.5 |
20.3 |
|
BW |
2.8 |
3.3 |
5.4 |
7.1 |
8.2 |
12.5 |
||
|
300 |
RF |
4.8 |
6.2 |
9.3 |
14 |
15.5 |
23.4 |
|
|
BW |
3.5 |
4.4 |
6.8 |
8.1 |
9.2 |
15.4 |
||
|
600 |
RF |
5.9 |
7.4 |
10.4 |
16.2 |
17.5 |
28.3 |
|
|
BW |
4.5 |
5.1 |
8.2 |
10.5 |
12.4 |
20.1 |
||
