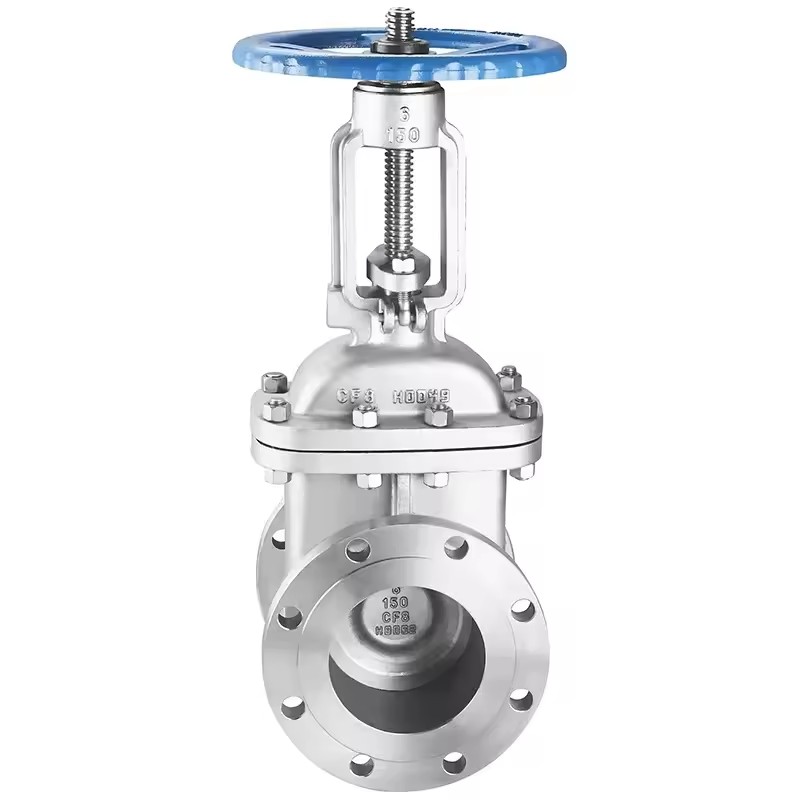

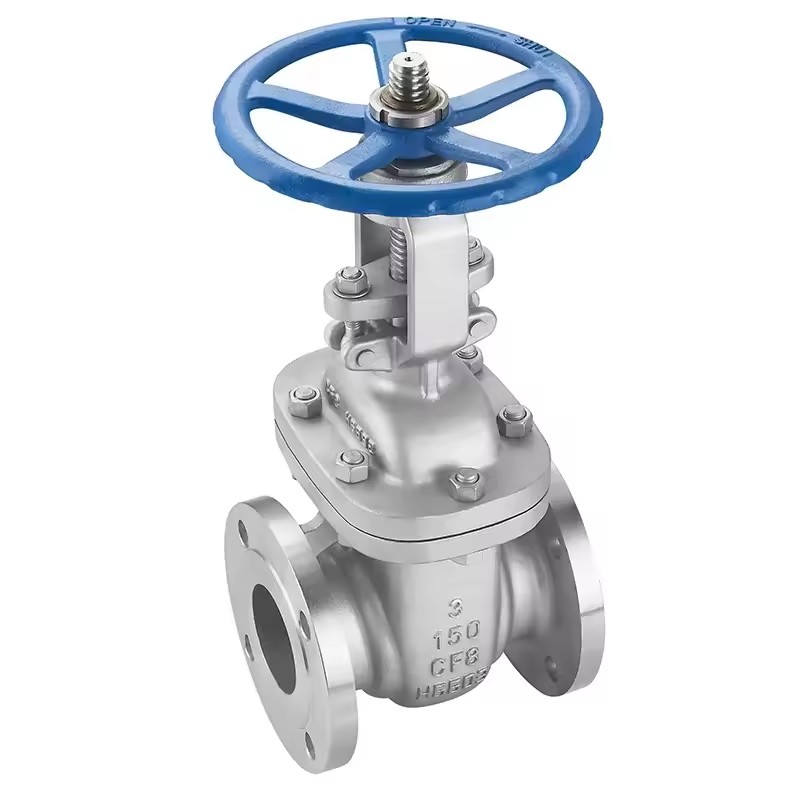

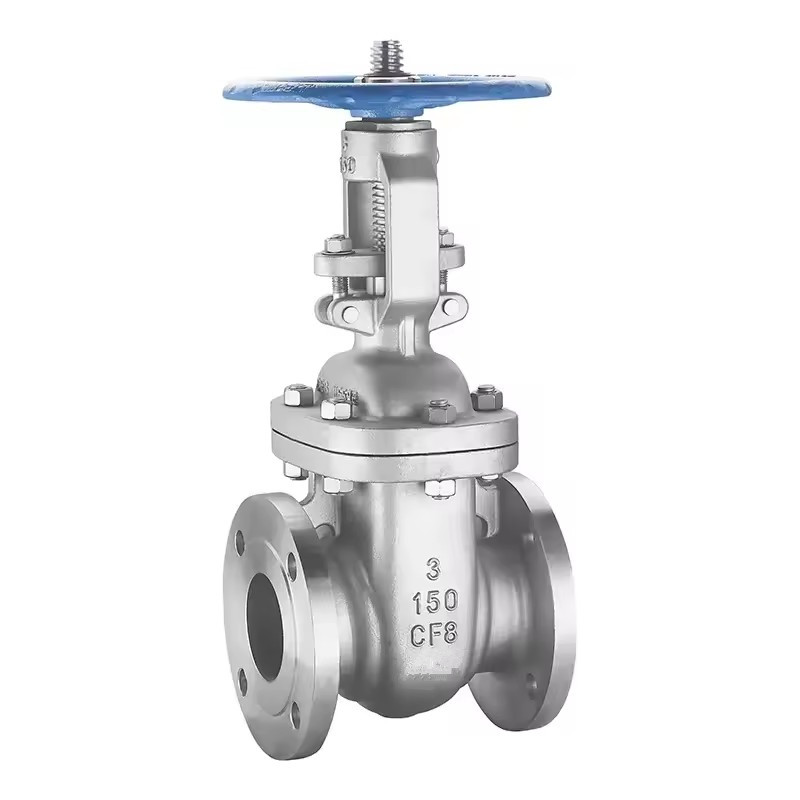

Joepai API 6D Flens End roestvrij staal flexibele wigpoortventiel gemaakt in China is een proces van smeltend metaal in een vloeistof die aan bepaalde vereisten voldoet en in een mal giet. Na afkoeling, stolling en reinigingsbehandeling verkrijgt het gietstukken (onderdelen of spaties) met vooraf bepaalde vormen, maten en eigenschappen. Het basisproces van de moderne mechanische productie -industrie. De kosten van grondstoffen die worden geproduceerd door het gieten zijn laag, wat zijn economie voor onderdelen met complexe vormen beter kan aantonen, vooral die met complexe interne holtes; Tegelijkertijd heeft het een breed aanpassingsvermogen en een goede uitgebreide mechanische prestaties.
Ontwerp en productie: API 600, API 6D, BS1414, enz
Face to Face (End -to End): ANSI B16.10, API 6D, ETC
Flense verbinding: ANSI B16.5, ASME B16.47 ETC
Butt gelaste uiteinde: ANSI B16.25, enz
Test en inspectie: API 598, API 6D, enz
Druktest: GB/T 13927, API 598
Boute motorkap of drukafdichting motorkap

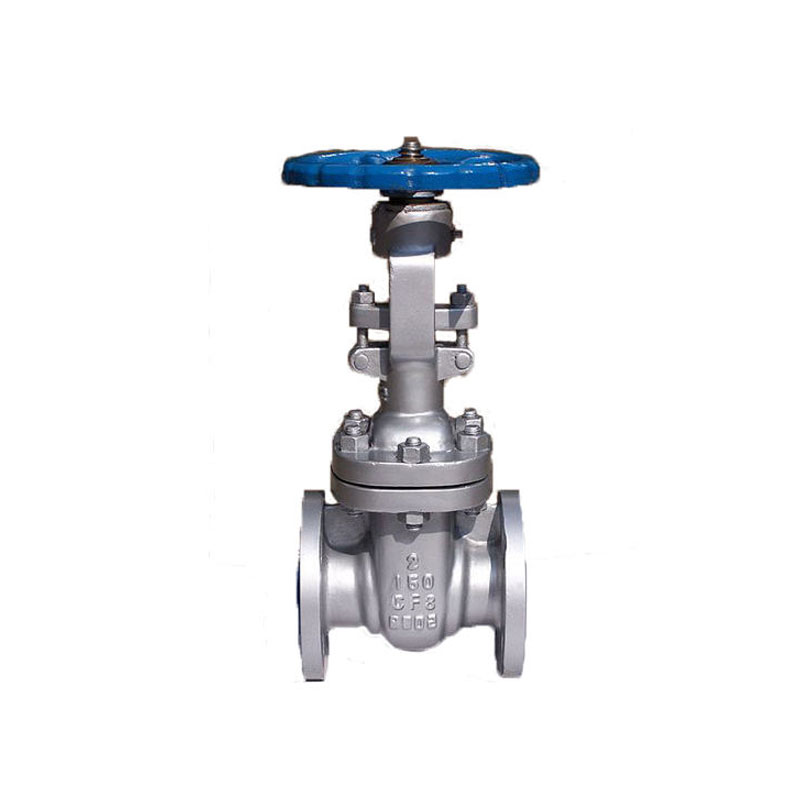

Flexibele wig
Volledige haven

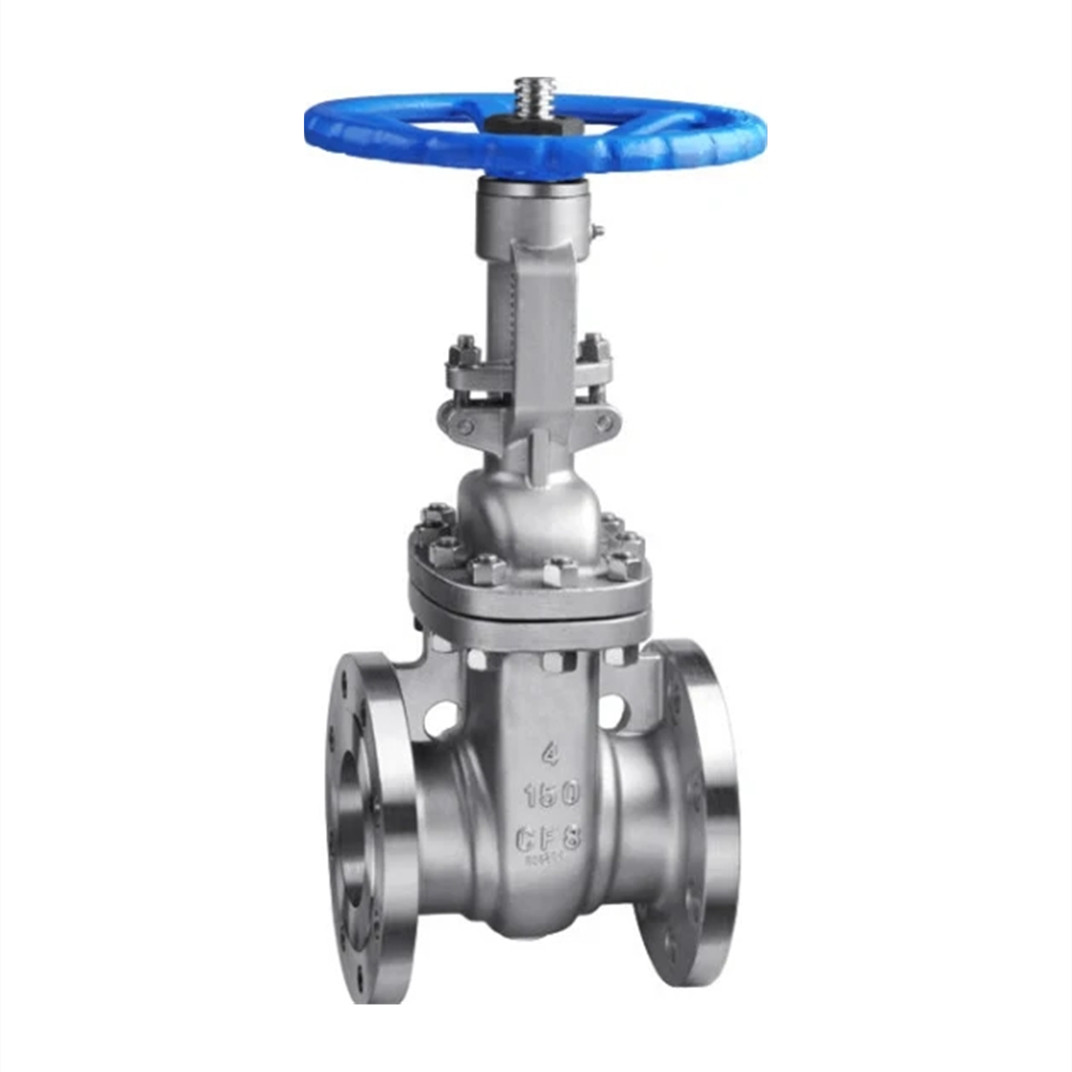

Buitenschroef en juk (os & y), stijgende stengel
Vergrendelingsapparaat optioneel
| Maat | 2 "tot 60" (DN50 tot DN1500) |
| Druk | ASME 150#, 300#, 600#, 900# |
| Lichaamsmateriaal | Koolstofstaal, koolstofstaal met lage temperatuur, roestvrij staal, duplex roestvrij staal, super duplex roestvrij staal, nikkellegeringen, nikkelaluminium brons, Hastelloy, Inconel etc. |
| Trimmateriaal | 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 ETC |
| Eindverbinding | Flens RF/ RTJ/ FM/ FF, Butt-Weldding (BW) |
| Operator | Handwiel, versnellingsapparaten, elektrische, pneumatische actuator |
| Klasse150 | |||||||||||||
| Grootte (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-rtj (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H (mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Klasse300 | |||||||||||||
| Grootte (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-rtj (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H (mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Klasse600 | |||||||||||||
| Grootte (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-rtj (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H (mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Klasse900 | |||||||||||||
| Grootte (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-rtj (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H (mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
