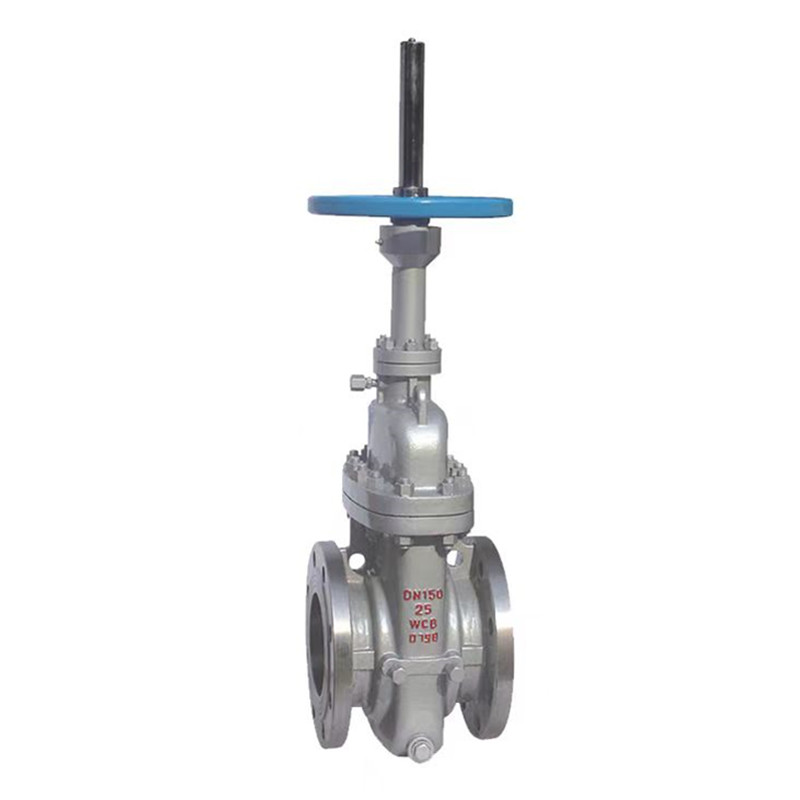

CS Single Disc Parallel Slab Gate Klep Klasse 150lb

CS Single Disc Parallel Blab Gate Valve Klasse 150lb, als een van de belangrijkste producten die worden gepromoot door Wenzhou Joepai Valve Co., Ltd., is een poortklep met behulp van een enkele platte poort met een parallelle gezichten die voor de eisen van de kracht van de kracht van hoge productie, het eisen van een hoogproductie-expressie en eisen van hoge productie-precisie en het eisen van een hoge productie van kracht. Op grote schaal gebruikt in velden zoals aardolie, aardgas en chemische technologie. We zijn toegewijd aan het bieden van hoogwaardige, aangepaste klepoplossingen om de soepele voortgang van uw project te waarborgen.

Productdetail:

Behuizing Materiaal: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Disc -materiaal: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

STEM -materiaal: 2CR13, 304, 316, 304L, 316L

Bonnet Materiaal: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Stoelmateriaal: A105, 304, 316, 304L, 316L

Type verbinding: flens/lassen

Nominale diameter: DN100-800 NPS2 "-32"

Nominale druk: 1,0-16,0 mpa 150lb-900lb

Klepstandaard:

1. Ontwerpproductie volgens API 6D

2. Face to Face volgens ASME B16.10

3. EEN FLANGDIMENTIE Volgens ASME B16.5

4.Valve inspectie en test volgens API 598

Productfunctie:

Thermische uitbreiding aanpassingsvermogen: In diensten op hoge temperaturen (bijv. Stoom, hete olie), voorkomt de parallelle structuur jamming veroorzaakt door thermische expansie, waardoor betrouwbare werking wordt gewaarborgd.

Pure mechanische afdichting: Vertrouwt uitsluitend op een krachtige stengelbeheerder voor eerste afdichting; Geen drukondersteunde afdichting.

Zwakke lagedrukafdichting: Gevoelig voor lekkage onder vacuüm/lagedrukafstart voordat de systeemdruk bouwt.

Hoge precisie -eis: Vereist ultra-nauwkeurige bewerking van poort/stoelen; Kleine schade of vervorming compromitteert afdichten.

Hoog sluiting koppel: Vereist een grotere bedrijfskracht om afdichtingen (vooral bij lage druk) te comprimeren vanwege de afwezigheid van wiggen.

Weerstand met een lage stroom: Full-boring ontwerp minimaliseert de drukval wanneer volledig open.

Metaal harde afdichting: Weer bestand tegen hoge temperaturen maar vatbaar voor slijtage; Lappen/onderdeelvervanging kan nodig zijn.

Vaste deeltjestolerantie: Parallel ontwerp bestand is tegen verstopping door onzuiverheden (superieur aan wigkleppen).

Hoofdafmetingen en gewicht (PN1.6, 2.5 Klasse150)

OPMERKINGEN:

• Grootte 813 is slechts de structurele lengte voor klasse 150.

• *Zulke specificaties voor pijplijnklep van klasse 150.

• ** Tian ertong elektrisch apparaat, met modellen naar verzoeken van gebruikers.

• *** Het vermelde gewicht is dat van kale stengel 150 pond, geen afleidingsgat en niet inclusief aandrijfeenheid.
