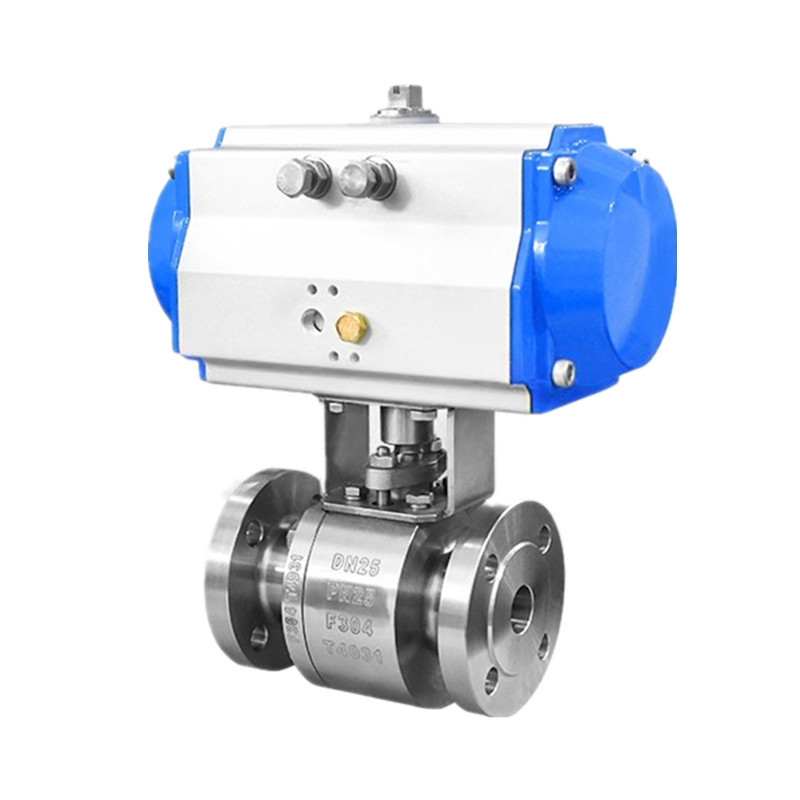

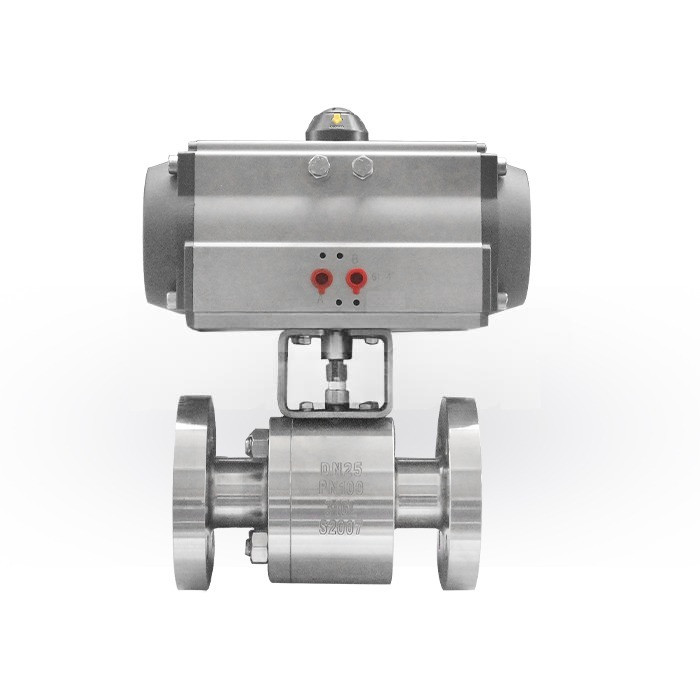

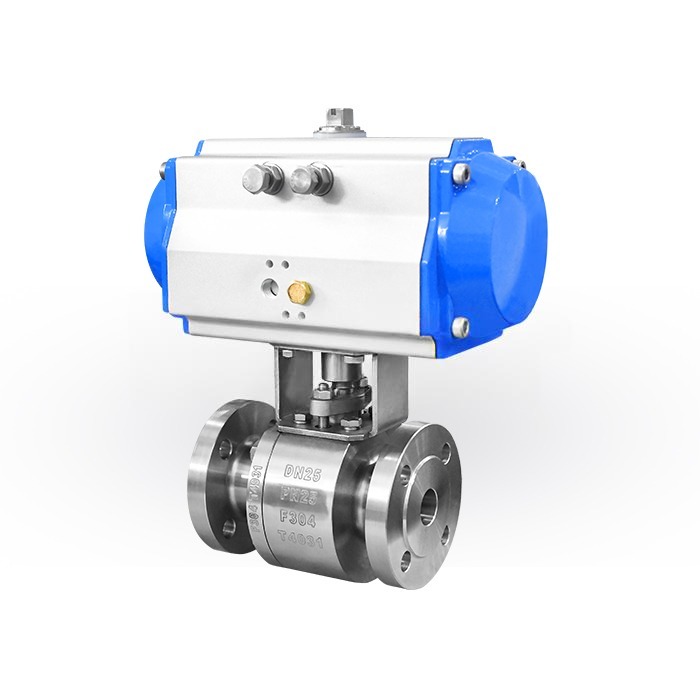

Pneumatisch bediende drijvende kogelkranen van gesmeed staal met flens

JOEPAI Valve is al vele jaren fabrikant van pneumatisch bediende gesmede stalen geflensde drijvende kogelkranen. De kogelkraan is gemaakt van gesmeed staal, dat, vergeleken met gietstaal, een fijnere korrel, hogere mechanische sterkte en superieure weerstand tegen hoge druk en impact heeft, waardoor hij geschikt is voor omstandigheden met hoge temperaturen en hoge druk. De zwevende bal beweegt onder gemiddelde druk naar de klepzitting en vormt een zelfspannende afdichting; hoe hoger de druk, hoe strakker de afdichting, waardoor deze bijzonder geschikt is voor hogedrukleidingen. De pneumatische actuator wordt aangedreven door perslucht, biedt hoge openings- en sluitsnelheden en maakt bediening op afstand en geautomatiseerde bediening mogelijk, geschikt voor veelvuldig schakelen of nooduitschakeling. Het kan worden uitgerust met accessoires zoals magneetkleppen, eindschakelaars en klepstandstellers voor een nauwkeurige regeling en signaalfeedback, en kan eenvoudig worden geïntegreerd in DCS/PLC-systemen.

Ontwerpvoordelen

Pneumatische actuatoren bieden een snelle opening en sluiting, waardoor bediening op afstand en geautomatiseerde integratie mogelijk worden, waardoor de systeemefficiëntie wordt verbeterd. Pneumatische aandrijvingen elimineren het risico van elektrische vonken, waardoor ze geschikt zijn voor gevaarlijke omgevingen zoals ontvlambare en explosieve materialen. In geval van overbelasting stopt of ontlucht de actuator doorgaans alleen, waardoor er geen risico op schade ontstaat en de systeemveiligheid wordt gegarandeerd. Ze kunnen op grote schaal worden gebruikt voor het regelen van lucht, water, stoom, olie, corrosieve media, slurry en zelfs radioactieve media, en voldoen aan de behoeften van complexe bedrijfsomstandigheden. De tweedelige kogelkraan, waarvan het kleplichaam in twee delen aan elkaar is vastgeschroefd, is eenvoudig te demonteren, waardoor een grondige reiniging en onderhoud van de klepkamer wordt vergemakkelijkt. Het is met name geschikt voor processen die een constante zuiverheid van de pijpleidingen of frequente mediawissels vereisen.

Ontwerpnormen

Technische specificatie: GB AS DIN JS
Ontwerpstandaard: API 6D, API 608, BS 5351, GB/T 12237, GB/T 21385-2008
Van aangezicht tot aangezicht: GB/T 12221 ASME B16.10
Geflensde uiteinden: GB/T 9113 JB 79 HG 20592 ASME B16.5 DIN2542-2546 JIS B2212 JIS B2214
Test en inspectie: GB/T 13927 B/T 26480 API6D API598 DIN3230 JIS B2003

Prestatiespecificatie

Klepmaat: 1/2“-8”

Boring: volledige boring

Eindaansluiting: RF-flens

Nominale druk: PN1.6-6.4, Klasse 150 ~ 600LB
Sterktetest: 1,5PN
Afdichtingstest: 1,1 PN
Gasafdichtingstest: 0,6 MPa
Hoofdmateriaal kleplichaam: A105, F304, F316, duplex roestvrij staal
Geschikt medium: water, stoom, olie, met vezels, kleine vaste stof deeltjes, slurry, enz
Geschikte temperatuur:-29℃~180℃;-29℃~425℃;-40~540℃

Materialen voor kogelkraanonderdelen smeden

Belangrijkste afmetingen
