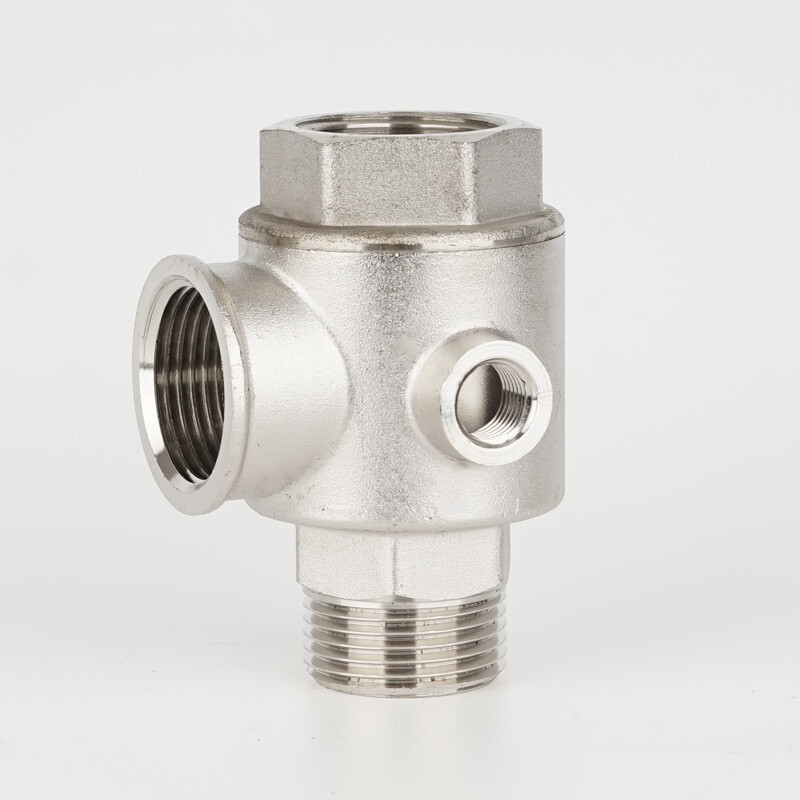

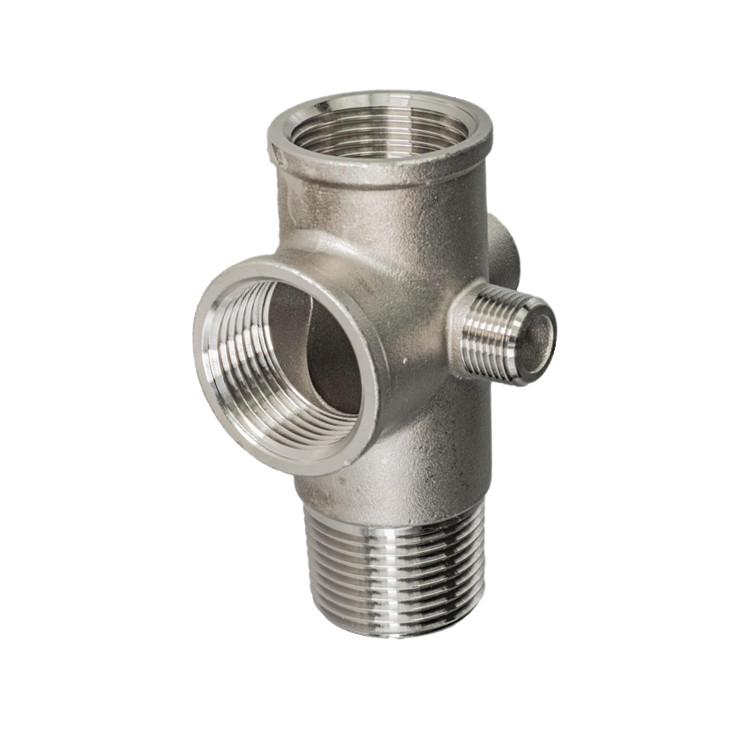

Roestvrijstalen 5-weg terugslagklep

De roestvrijstalen 5-weg terugslagklep is een compacte klep die een terugslagklepfunctie integreert met meerdere instrumentinterfaces.  Naast pompsystemen is dit sterk geïntegreerde, ruimtebesparende ontwerp ook geschikt voor vele andere vloeistofsystemen die terugstroompreventie en gecentraliseerde drukbewaking vereisen.  In vloeistoftransportpijpleidingen in de chemische, aardolie-, farmaceutische en voedselverwerkende industrie voorkomt het bijvoorbeeld het per ongeluk mengen of terugstromen van vloeistoffen tussen verschillende media of processecties, en de geïntegreerde interfaces vergemakkelijken de installatie van manometers en sensoren voor gecentraliseerde monitoring; in de hydraulische oliecircuits van technische machines, metallurgische apparatuur en spuitgietmachines zorgt het voor een unidirectionele stroom van hydraulische olie, stabiliseert het de systeemdruk en beschermt het kerncomponenten zoals pompen; het compacte ontwerp is ideaal voor beperkte ruimte in apparatuur.

Producteigenschappen

De roestvrijstalen 5-weg terugslagklep, ook wel terugslagklep met vijf poorten genoemd, bouwt voort op de geïntegreerde functionaliteit en verbetert de corrosieweerstand, sterkte en hygiëne aanzienlijk door het gebruik van roestvrij staal, waardoor het toepassingsbereik wordt vergroot. Met behoud van de functie "terugslagklep + multi-port interface", wordt deze duurzamer en schoner. De door Joepai geproduceerde 5-weg terugslagklepkernvoordelen zijn onder meer:

Uitstekende corrosieweerstand: Het is bestand tegen corrosie door stoom, zwakke zuren en basen, verschillende chemicaliën en zeewateromgevingen, en biedt een levensduur die veel langer is dan die van koperen kleppen.

Hoge sterkte en duurzaamheid: Het is bestand tegen hogere systeemdrukken (gewoonlijk PN16/PN25, en tot PN40 of hoger) en drukstoten.

Superieure hygiënische prestaties: Het gladde oppervlak voorkomt bacteriegroei en is gemakkelijk schoon te maken en te desinfecteren. Met spiegelpolijsten of elektrolytische polijstbehandeling kan het voldoen aan voedselveilige of sanitaire normen.

Groot temperatuurbereik: Geschikt voor stoom op hoge temperatuur of media op lage temperatuur.

Interfacebeschrijving

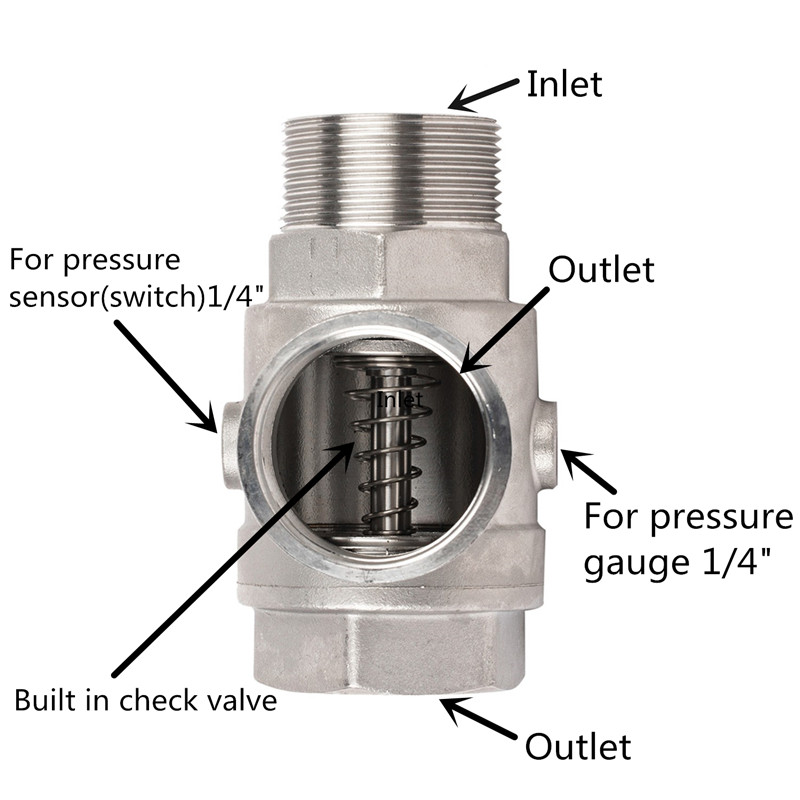

De vijfwegterugslagklep heeft 5 poorten; Hieronder volgt een korte beschrijving van de toepassing van elke poort.

Materialen van de belangrijkste onderdelen

Lichaam: gegoten roestvrij staal ASTM A 351 CF8 / SS 304; Roestvrij staal ASTM A 351 CF8M / RVS 316;

Schijf: gegoten roestvrij staal ASTM A 351 CF8 / SS 304; Roestvrij staal ASTM A 351 CF8M / RVS 316;

Stuurpen: roestvrij staal 304/316

Veer: roestvrij staal 304/316

O-ring:Viton

Technische specificaties

Nominale diameter: 1"~2" (DN25 tot DN50)

Nominale druk: PN16 tot PN25 (1,6 MPa ~ 2,5 MPa)

Werktemperatuur: -20℃ tot 232℃

Standaard met schroefdraad: BSP(G),BSPT(Rc),NPT

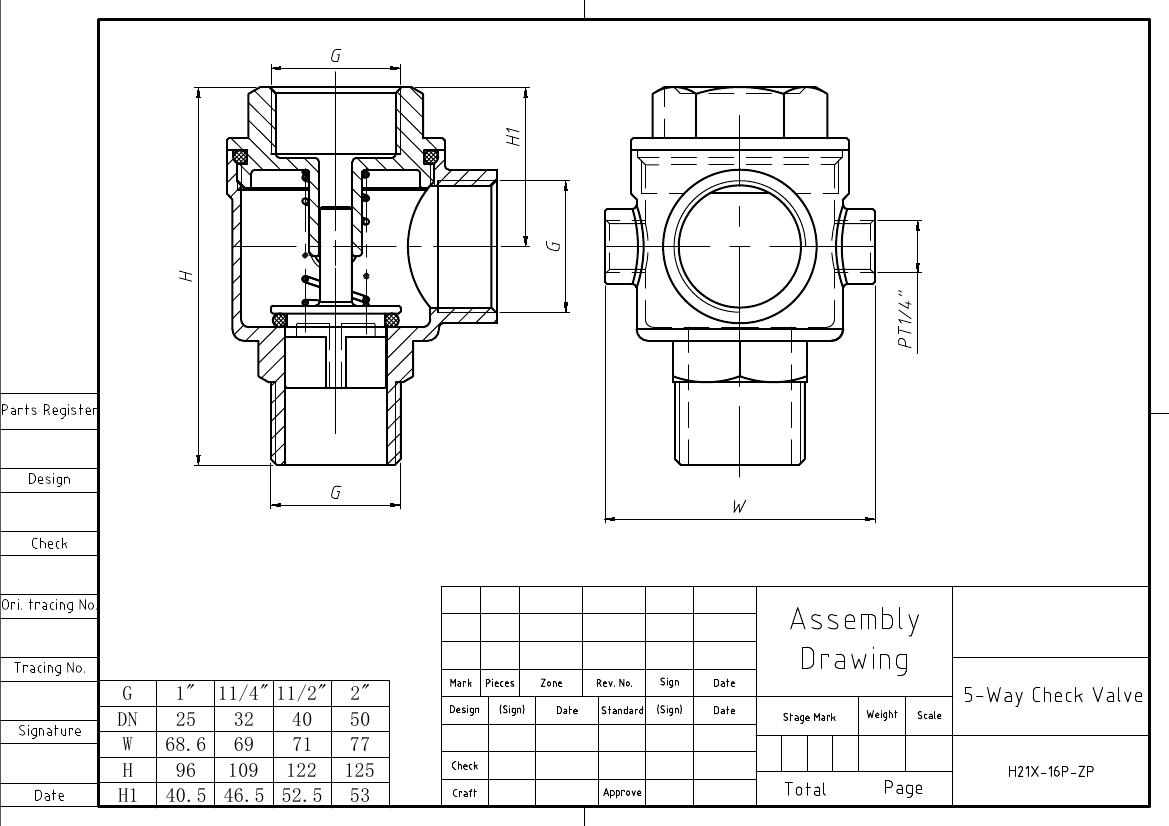

Tekening

Maatwerk op basis van de geleverde ontwerpen wordt ondersteund.

Waarom kiezen voor een roestvrijstalen 5-weg terugslagklep?

Het kiezen van een geïntegreerde roestvrijstalen 5-weg terugslagklep is van cruciaal belang omdat deze systematisch wordt aangepaktvier kernpijnpuntenvan traditionele afzonderlijke installaties, waardoor een meer mogelijk wordtcompact, betrouwbaar, zuinig en professioneelvloeiend systeemontwerp.

Geïntegreerd ontwerp:Eén enkel kleplichaam vervangt alle afzonderlijke componenten, waardoor tot 70% aan installatieruimte wordt bespaard en dit resulteert in een schone en modulaire pompunit of apparatuurkast.

Geminimaliseerde aansluitpunten:Door middel van precisiebewerking en testen zijn meerdere potentiële lekpunten in één kleplichaam geïntegreerd, waardoor het risico op lekkages bij de bron aanzienlijk wordt verminderd.

Klaar om te installeren en eenvoudig te onderhouden:Alle functionele verbindingen worden met één enkele installatie voltooid, waardoor minimaal 50% installatietijd wordt bespaard. In geval van een storing hoeft alleen het enkele geïntegreerde kleplichaam te worden vervangen, wat resulteert in een zeer efficiënt onderhoud.

Uitgebreide upgrade met roestvrijstalen materiaal:Het is corrosiebestendig, zeer sterk en zeer schoon en kan veeleisende werkomstandigheden aan, zoals die in de voedsel-, chemische, maritieme en hogetemperatuursystemen, waardoor de klep wordt geüpgraded van een onderdeel voor algemeen gebruik naar een kritisch onderdeel met hoge prestaties.
