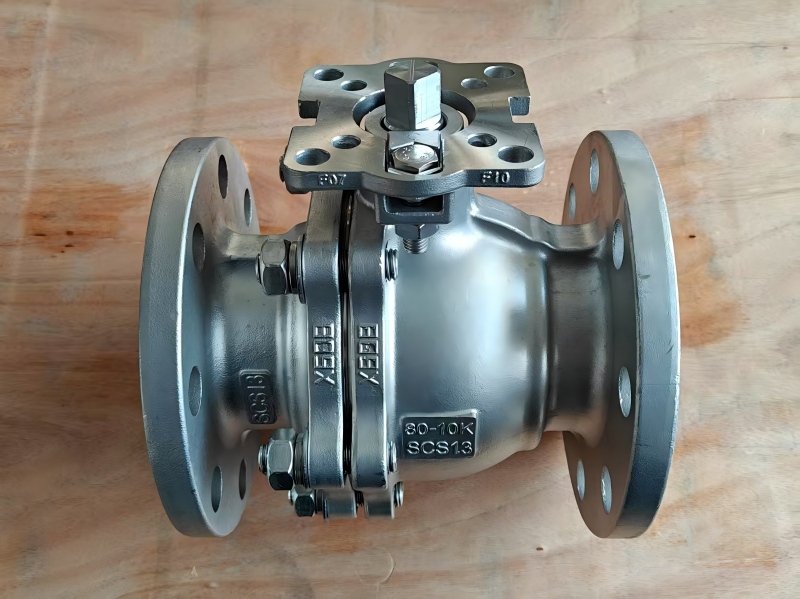

In industriële pijpleidingsystemenFlenskogelkranenen flensafsluiters zijn beide veelgebruikte kleppen, maar hun belangrijkste verschil ligt in het afsluitelement: de kogelkraan gebruikt een bol als sluitdeel, die 90 graden rond de hartlijn van de klep draait om de pijpleiding te openen of te sluiten. Onder hen wordt de JIS-flenskogelklep, ontworpen en vervaardigd in overeenstemming met de Japanse industriële normen (JIS), op grote schaal gebruikt voor verschillende media zoals water, olie, stoom, chemicaliën en aardgas vanwege de compacte structuur, betrouwbare afdichting en eenvoudige bediening, die voldoet aan diverse arbeidsomstandighedenvereisten.
De JIS-flenskogelklep bestaat hoofdzakelijk uit belangrijke componenten zoals het kleplichaam, de motorkap, de kogel, de steel, de zitting en de afdichtring. Het belangrijkste werkingsprincipe is: door de steel te draaien, wordt de bal 90 graden gedraaid, waardoor de boring van de bal op één lijn wordt gebracht of loodrecht op de pijpleiding wordt geplaatst om de mediastroom toe te staan of te blokkeren. Er wordt een elastische afdichtingsring gebruikt tussen de zitting en de kogel, waardoor een bidirectionele afdichting wordt bereikt door veervoorspanning en mediadruk. De steel heeft een explosiebestendig ontwerp en is uitgerust met een automatische pakkingcompressiestructuur, waardoor een langdurige betrouwbaarheid van de afdichting wordt gegarandeerd. Bovendien vormt het injecteren van smeermiddel tussen de afdichtingsoppervlakken een oliefilm, die niet alleen de afdichting verbetert, maar ook het bedrijfskoppel aanzienlijk vermindert.
JOEPAIheeft een professionele fabrikant de JIS flenskogelkraan geoptimaliseerd op basis van jarenlange technische ervaring:
1. Zitting met dubbele lipafdichting: Verbetert de afdichtingsprestaties, breidt het bereik van toepasselijke media uit en vermindert het bedrijfskoppel.
2. Blowout-proof stuurpenontwerp: een structuur met bodembelasting voorkomt dat de stuurpen onder druk wordt uitgeworpen, en een ingebedde PTFE-geleidingsbus vermindert wrijving voor een soepelere werking.
3. Brandveilig en antistatisch ontwerp: voldoet aan API 607-normen voor verbeterde veiligheid; een optioneel ontwerp met hoog platform maakt directe montage van actuatoren mogelijk.
Ontwerp en productie: JIS B2071, BS5351
Afmetingen van aangezicht tot aangezicht: JIS B2002
Verbindingsflenzen: JIS B2212, B2214
Testen en inspectie: JIS B2003
Brandveilige standaard: API 607
| Item | Beschrijving |
| Veel voorkomende modellen | Q41, Q47, enz. |
| Lichaamsmaterialen | WCB, A105, F304, F316, LCB, CF8, CF8M, CF3, CF3M, enz. |
| Maatbereik | DN15 – DN350 (½” – 14”) |
| Drukbereik | 5K, 10K, 20K, 63K |
| Temperatuurbereik | -29°C ~ 350°C (afhankelijk van materialen) |
| Activeringsmethoden | Handmatig, versnelling, elektrisch, pneumatisch |
Om de prestaties en levensduur van de klep te garanderen, volgt u tijdens de installatie deze stappen:
Reinig de pijpleiding vóór installatie om er zeker van te zijn dat er geen vreemde stoffen achterblijven.
Controleer de klepmarkeringen en voer volledige open/dicht-tests uit.
Lijn de klepflenzen uit met de pijpleidingflenzen en draai de bouten gelijkmatig aan.
Actuators (bijvoorbeeld pneumatisch, elektrisch) moeten in de gespecificeerde richting worden geïnstalleerd.
Bedien de klep na installatie meerdere keren om een soepele, niet-bindende werking te bevestigen.
Voer afdichtingstests uit volgens de pijpleidingvereisten.
Voor meer details overJIS flenskogelkraanspecificaties, prijzen en oplossingen op maat. Neem contact met ons op voor professionele selectieondersteuning en technische documentatie. Wij leveren kleppen die voldoen aan JIS, API, DIN en andere normen, en kunnen de meest geschikte, kosteneffectieve klepconfiguratie aanbevelen op basis van uw specifieke werkomstandigheden.
