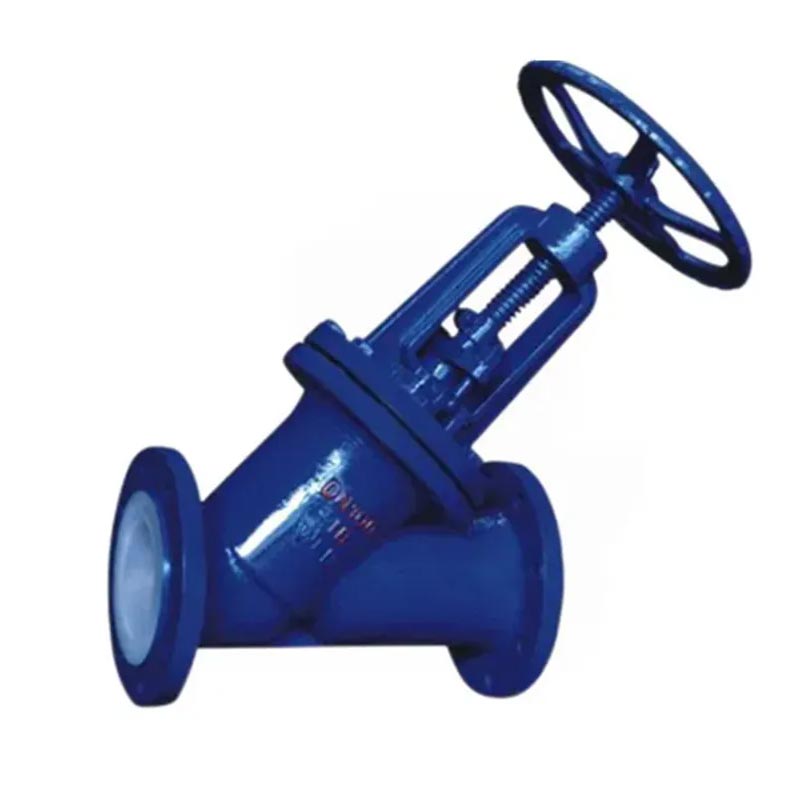

Met decennia aan technische expertise biedt JOEPAI hoogwaardige PTFE gevoerde Y-patroon bolkleppen die strikt voldoen aan de internationale normen. Elk De klep ondergaat een 100% druk- en afdichtingsinspectie voordat hij de klep verlaat fabriek. Wij bieden OEM-ondersteuning, korte levertijden en maatwerk materiaalconfiguraties voor projectspecifieke behoeften. De beklede klepafsluiter is een soort afsluitklep waarbij het sluitelement (schijf) wordt aangedreven door de klepsteel en op en neer beweegt langs de middenas van de klepzitting. Het wordt vaak gebruikt om het medium in pijpleidingen aan te sluiten of af te sluiten en wordt over het algemeen niet gebruikt voor stroomregeling. Basisstructuren omvatten: J41-type rechtdoor, J44-type hoek en J45-type schuin (Y-type).
Beklede klepafsluiters hebben een compacte structuur, flexibele bediening, sterke corrosieweerstand en korte slag. Ze worden veel gebruikt in toepassingen met ernstige corrosie, zoals de chemische industrie, de aardoliesector, de farmaceutische industrie, de voeding, het smelten van staal, de papierproductie, waterkracht en milieubescherming.
Voeringsmaterialen: PFA, PTFE, FEP, GXPO, enz.
Bedieningsmethoden: handmatig, versnelling (wormwiel), elektrisch, pneumatisch, hydraulisch.
In industrieën waar agressieve chemicaliën de norm zijn, zijn standaard metalen kleppen snel onderhevig aan corrosie en defecten. PTFE (polytetrafluorethyleen) en PFA (perfluoralkoxy) gevoerde Y-patroon bolkleppen zijn speciaal ontworpen voor deze uitdaging en bieden een superieure oplossing voor het regelen van de stroom van zeer corrosieve, ultrazuivere of kleverige media.
Ontwerp- en fabricagenorm: GB12235
Afmetingen van aangezicht tot aangezicht: GB12221
Flensafmetingen standaard: JB/T 79, ANSI B16.5, DIN 2543, JIS B2020
Voeringlaag: Electrospark-detectie
Testnorm: GB/T 13927, API 598
Nominale druk: PN (MPA)
Lichaamstestdruk: PNX1,5
Afdichtingstestdruk: PNX1.1
| Lichaam | |
| Voering lichaam | Fluor kunststof |
| Motorkap | Gietijzer, koolstofstaal, roestvrij staal |
| Schijf | Koolstofstaal, roestvrij staal, volledig bedekt met fluor kunststof |
| Klier | |
| Stang | Koolstofstaal, roestvrij staal, gedeeltelijk bedekt met fluor kunststof |
| Handwiel |
| Standaardwaarde(:mm) | Referentiewaarde | ||||||||
| DN (mm) | L | D | D1 | D2 | f | b | Z-φd | DOEN | W(kg) |
| PN2,5m | |||||||||
| 15 | 130 | 95 | 65 | 45 | 2 | 16 | 4-f14 | 265 | 4 |
| 20 | 150 | 105 | 75 | 58 | 2 | 18 | 4-f14 | 270 | 5 |
| 25 | 160 | 115 | 85 | 68 | 2 | 18 | 4-f14 | 275 | 6 |
| 32 | 180 | 135 | 100 | 78 | 2 | 18 | 4-f18 | 290 | 9 |
| 40 | 200 | 145 | 110 | 88 | 3 | 18 | 4-f18 | 320 | 11 |
| 50 | 230 | 160 | 125 | 102 | 3 | 20 | 4-f18 | 335 | 14 |
| 65 | 290 | 180 | 145 | 122 | 3 | 22 | 8-f18 | 400 | 21 |
| 80 | 310 | 195 | 160 | 138 | 3 | 24 | 8-f18 | 450 | 30 |
| 100 | 350 | 230 | 190 | 162 | 3 | 24 | 8-f23 | 495 | 36 |
| 125 | 400 | 270 | 220 | 188 | 3 | 26 | 8-f26 | 560 | 70 |
| 150 | 480 | 300 | 250 | 218 | 3 | 28 | 8-f26 | 650 | 80 |
| 200 | 600 | 360 | 310 | 278 | 3 | 30 | 12-f26 | 750 | |
| 250 | 650 | 425 | 370 | 335 | 3 | 32 | 12-φ30 | 840 | 250 |
| 300 | 700 | 485 | 430 | 395 | 4 | 34 | 16-φ30 | 970 | |
| 350 | 790 | 550 | 490 | 448 | 4 | 38 | 16-f34 | 500 | |
| Nominale diameter | Nominale druk | Werkdruk | L | D | D1 | n-Fd | f | H1 | H2 | D0 | Gewicht |
| 25 | 1,6 1,0 | 1.6 | 160 | 100 | 75 | 4-2 | 2 | 2595 | 280 | 120 | 4.5 |
| 32 | 200 | 120 | 90 | 4-14 | 2 | 140 | 13 | ||||
| 40 | 200 | 130 | 100 | 4-14 | 3 | 320 | 353 | 140 | 9.5 | ||
| 50 | 230 | 140 | 110 | 4-14 | 3 | 342 | 375 | 160 | 16.5 | ||
| 65 | 1.0 | 290 | 160 | 130 | 4-14 | 3 | 180 | ||||
| 80 | 310 | 190 | 150 | 4-18 | 3 | 467 | 520 | 200 | 32 | ||
| 100 | 350 | 210 | 170 | 4-18 | 3 | 532 | 600 | 280 | 45 | ||
| 125 | 400 | 240 | 200 | 8-18 | 3 | 604 | 685 | 280 | 67 | ||
| 150 | 480 | 265 | 225 | 8-18 | 3 | 635 | 728 | 320 | 89 | ||
| 200 | 0.6 | 495 | 320 | 280 | 8-18 | 4 | 735 | 866 | 400 | 145 | |
| 250 | 622 | 375 | 335 | 12-18 | 4 | ||||||
| 300 | 698 | 4 |
