De Joepai API -flensuiteinden gegoten stalen rechte patroonbolkenklep 300lb voldoet aan de API 598 Drukteststandaard en ondersteunt de aanpassing van verschillende materialen, structuren en aandrijfvormen. Het is een engineeringondersteunend product voor markten zoals Europa, Amerika, het Midden -Oosten en Zuid -Amerika. Wenzhou Qiaopai Valve Co., Ltd. is al meer dan 20 jaar diep betrokken bij het gebied van industriële klepproductie. Het bedrijf heeft ISO9001-, CE- en API -certificeringssystemen aangenomen en zijn producten worden geëxporteerd naar markten zoals Europa, Amerika, het Midden -Oosten en Zuidoost -Azië.
Wanneer volledig gesloten, roteert het handwiel met de klok mee.
2. Het kan op elke positie in de pijplijn worden geïnstalleerd, waarbij het medium van onder naar boven stroomt.
3. Roestvrijstalen wereldkleppen zijn geschikt voor pijpleidingen met verschillende corrosieve media en hebben goede anti-corrosie-eigenschappen
Seks en voldoende kracht.
4. Legeringsstalen wereldkleppen zijn geschikt voor stoom- en oliepijpleidingen op de hoge temperatuur en hebben weerstand op hoge temperatuur kenmerk.
Geboutde motorkap
Flens of kont gelaste uiteinde
Koolstofstaal, roestvrijstalen of legeringsstalen materialen gieten
Bied alle decoratieconfiguraties
Andere maten kunnen op verzoek worden verstrekt
|
Hoofdmateriaal van onderdelen
|
|
|
Lichaam, motorkap
|
ASTM A216 WCB/ASTM A351 CF8/ASTM A351CF8M
|
|
Stang
|
ASTM A76 420/ASTM A182 F304/ASTM A182 F316
|
|
Steelmoer
|
Messing
|
|
Schijf
|
ASTM A216 WCB
|
|
Stoelen
|
13CR/STM A351 CF8/STM A351 CF8M
|
|
Handwiel
|
ASTM A47
|
|
Pakking
|
Grafiet
|
|
Verpakking
|
Grafiet
|
|
Globe Valve Standard
|
|
|
Ontwerpstandaard
|
6d Fire/Fire 600/Fire 603
|
|
Gezicht tot aangezicht
|
ASME B16.10
|
|
Flensstandaard
|
ASME B16.5
|
|
Teststandaard
|
API598
|

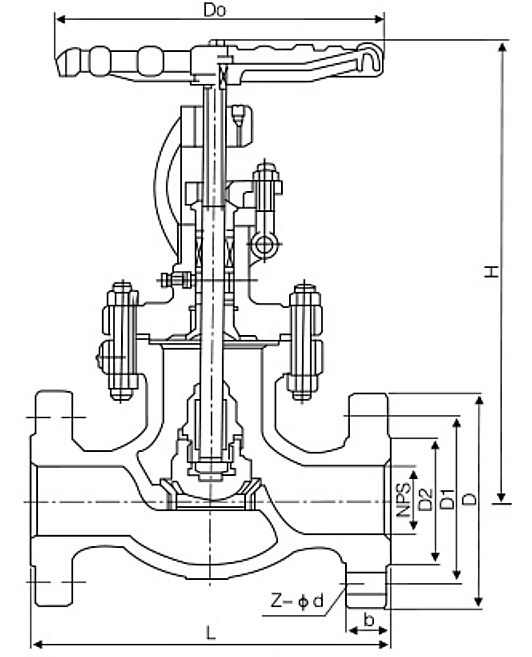

| DN | 150lb flens (RF) (mm) | gewicht | ||||||||
| mm | in | L | D | D1 | D2 | b | n-φd | H | D0 | |
| 15 | 1/2 | 108 | 89 | 60.5 | 35 | 11.2 | 4-16 | 241 | 100 | 6.9 |
| 20 | 3/4 | 117 | 98 | 69.9 | 43 | 12.7 | 4-16 | 241 | 100 | 9.8 |
| 25 | 1 | 127 | 108 | 79.2 | 51 | 14.2 | 4-16 | 242 | 125 | 13.5 |
| 32 | 11/4 | 140 | 117 | 89 | 63 | 16 | 4-16 | 280 | 160 | 19.5 |
| 40 | 11/2 | 165 | 127 | 98.6 | 73 | 17.5 | 4-16 | 286 | 160 | 28.5 |
| 50 | 2 | 203 | 152 | 120.7 | 92 | 19 | 4-19 | 368 | 200 | 18 |
| 65 | 21/2 | 216 | 178 | 139.7 | 105 | 22.4 | 4-19 | 387 | 200 | 30 |
| 80 | 3 | 241 | 190 | 152.4 | 127 | 24 | 4-19 | 411 | 250 | 41 |
| 100 | 4 | 292 | 229 | 190.5 | 157 | 24 | 4-19 | 454 | 250 | 64 |
| 125 | 5 | 356 | 254 | 216.0 | 186 | 24 | 8-22.5 | 455 | 350 | 86 |
| 150 | 6 | 406 | 279 | 241.3 | 216 | 25.4 | 8-22.5 | 541 | 350 | 113 |
| 200 | 8 | 495 | 343 | 298.5 | 270 | 28.4 | 8-22.5 | 651 | 450 | 178 |
| 250 | 10 | 622 | 406 | 362.0 | 324 | 30.2 | 12-25.4 | 800 | 450 | 270 |
| 300 | 12 | 698 | 483 | 431.8 | 381 | 32 | 12-25.4 | 1231 | 600 | 350 |
| 350 | 14 | 787 | 533 | 476.3 | 413 | 35 | 12-29 | 1450 | 600 | 460 |
| 400 | 16 | 914 | 597 | 539.8 | 470 | 36.6 | 16-29 | 1645 | 600 | 590 |
|
450 |
18 | 978 | 635 | 577.9 | 533 | 40.1 | 16-31.8 |
|
|
|
| 500 | 20 | 978 | 700 | 635.0 | 584 | 43.3 | 20-31.8 |
|
|
|
| 600 | 24 | 1295 | 815 | 749.3 | 692 | 48.1 | 20-34.9 |
|
|
|
| DN | 300lb flens (RF) (mm) | gewicht | ||||||||
| 15 | 1/2 | 152 | 95 | 66.5 | 35 | 14.2 | 4-16 | 241 | 140 | 7.7 |
| 20 | 3/4 | 178 | 117 | 82.5 | 43 | 16 | 4-19 | 241 | 140 | 11.3 |
| 25 | 1 | 203 | 123 | 89 | 51 | 17.5 | 4-19 | 283 | 160 | 16.8 |
| 32 | 11/4 | 216 | 133 | 98.5 | 63 | 19 | 4-19 | 320 | 200 | 21.2 |
| 40 | 11/2 | 229 | 155 | 114.3 | 73 | 20.6 | 4-22.5 | 322 | 200 | 32.6 |
| 50 | 2 | 267 | 165 | 127 | 92 | 22.4 | 8-19 | 399 | 200 | 25 |
| 65 | 21/2 | 292 | 190 | 149.4 | 105 | 25.4 | 8-22.5 | 438 | 250 | 30 |
| 80 | 3 | 318 | 210 | 168.1 | 127 | 28.4 | 8-22.5 | 464 | 280 | 35 |
| 100 | 4 | 356 | 254 | 200.2 | 157 | 31.8 | 8-22.5 | 565 | 350 | 56 |
| 125 | 5 | 400 | 279 | 235 | 186 | 35 | 8-22.5 | 614 | 350 | 96 |
| 150 | 6 | 444 | 318 | 269.7 | 216 | 36.6 | 12-25.4 | 717 | 400 | 120 |
| 200 | 8 | 559 | 381 | 330.2 | 270 | 41.2 | 12-25.4 | 930 | 500 | 212 |
| 250 | 10 | 622 | 444 | 387.4 | 324 | 47.8 | 16-28.5 | 1012 | 550 | 330 |
| 300 | 12 | 711 | 521 | 450.8 | 381 | 50.8 | 16-32 | 1231 | 600 | 472 |
| 350 | 14 | 762 | 584 | 514.4 | 413 | 54 | 20-32 | 1450 | 600 | 715 |
| 400 | 16 | 864 | 648 | 571.5 | 470 | 57.2 | 20-35 | 1645 | 600 | 920 |
