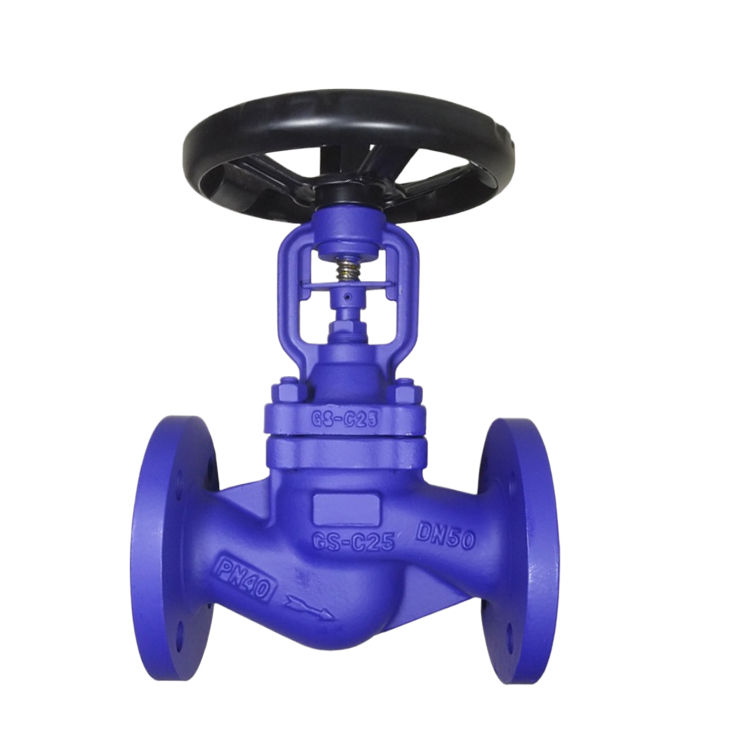

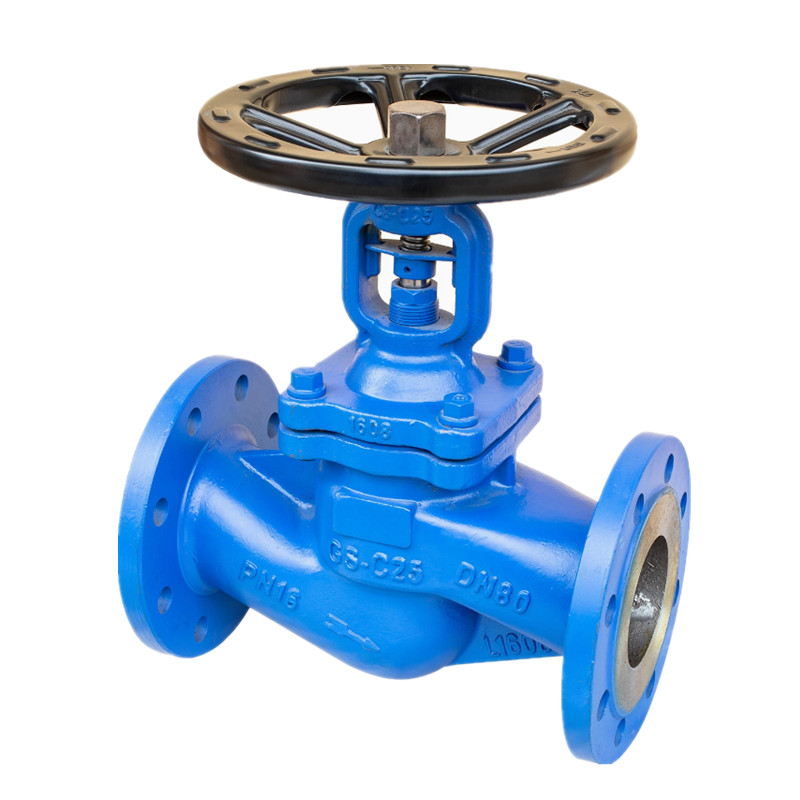

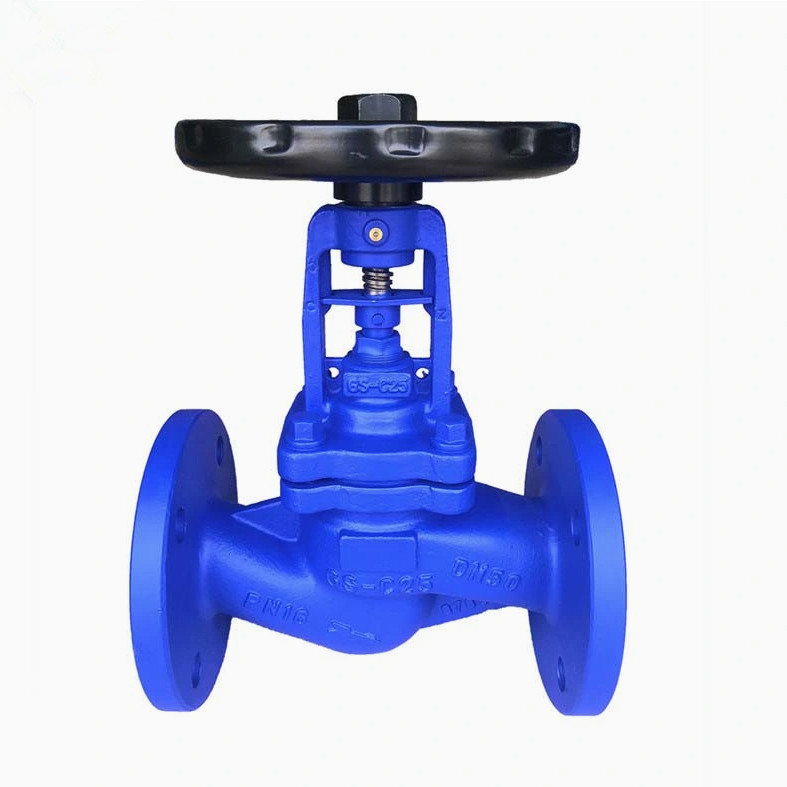

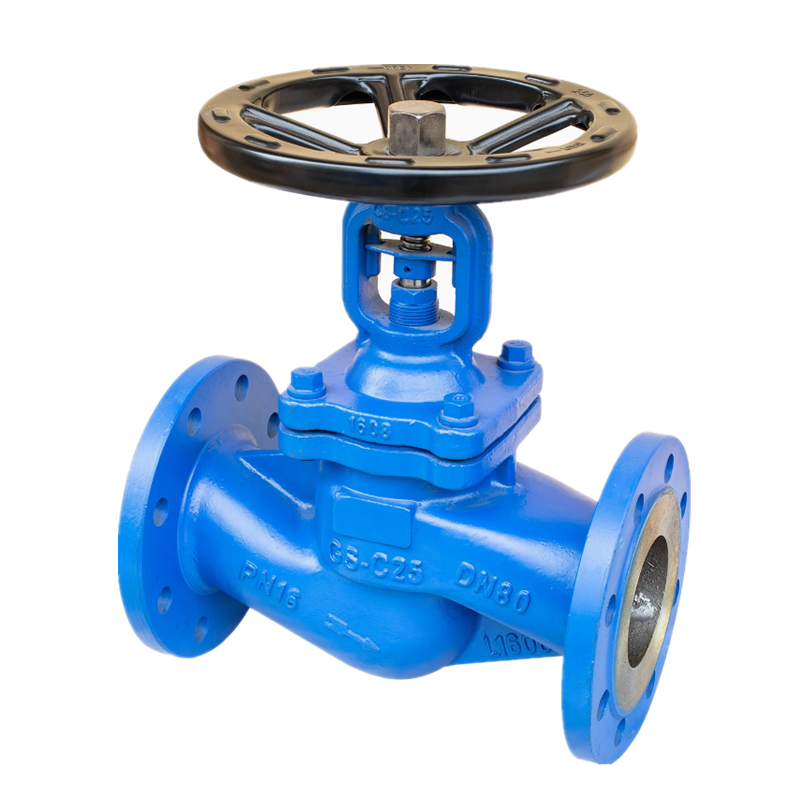

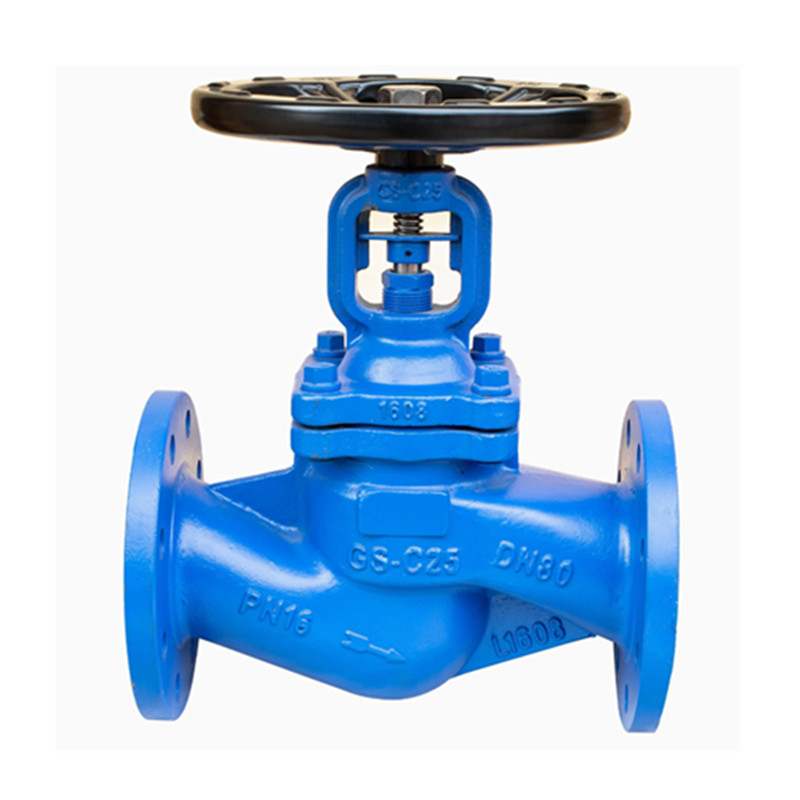

GS-C25 Flense Din Standard Bellow SEAL GLOBE KLEP

Joepai duurzame GS-C25 flens Din Standard Bellow Seal Globe Valve heeft internationale certificeringen gepasseerd zoals ISO9001, CE, met betrekking tot markten in Europa, Amerika, Zuidoost-Azië en het Midden-Oosten. Deze serie hanteert een dubbele afdichtingsstructuur, met metalen golfpijpen gelast en verzegeld binnen, waardoor gemiddelde lekkage effectief wordt voorkomen, de veiligheid van operators beschermt en het voldoen aan milieunormen.

Stuur onderzoek

Productomschrijving

Joepai GS-C25 Flens Din Standard Bellow Seal Globe-klep gemaakt in China, geschikt voor industrieën zoals petrochemicaliën, fijne chemicaliën, farmaceutische stoffen, metallurgie en energiecentrales, vooral voor gesloten transportsystemen voor giftige, schadelijke, ontvlambare, ontvlambare, en corrosieve media. De unieke dubbele afdichtingsstructuur zorgt voor langdurige stabiele werking en is de voorkeursklepoplossing voor fijne chemicaliën en harde werkomstandigheden.

Technische specificaties:

Drukbeoordeling: 1,0-4,0 mpa

Specificatie: DN15-DN500

Materiaal: GS-C25, CF8, CF3

Standaardflenzen: DIN

Bellow Seal Globe Valve Detail:

Constructie: BB-BG-OSANDY

Bediening: handmatig, pneumatisch

Design Standard: DIN3356

Face to Face Dimension: DIN3202

Flensuiteinden: DIN2543-2545

Test en inspectie: DIN3230

Bellow Seal Globe klep voordeel:

1. De GS-C25 Flens-standaard Bellow afdichtingsklep heeft een eenvoudige structuur en is gemakkelijk te produceren en te onderhouden.

2. De werkende slag van de wereldklep is klein en de openings- en sluitingstijd is kort.

3. De wereldklep heeft goede afdichtingsprestaties, lage wrijving tussen afdichtingsoppervlakken en een lange levensduur.

De typen hierondere afdichtingsbolkleppen zijn verdeeld in externe schroefdraadbolkleppen en interne draadbolkleppen volgens de positie van de klepsteeldraad. Volgens de stroomrichting van het medium zijn er recht door bolkleppen, DC -wereldkleppen en hoekbolkleppen. Globe -kleppen zijn verdeeld in verpakking afgesloten bolkleppen en balg afgesloten bolkleppen volgens hun afdichtingsvormen.

Hoofdmaterialen:

NEE.	Ondernaam	MATERIAAL
1	Lichaam	GS-C25, CF8, CF3
2	Schijf	2CR13, F304, F316
3	Scharnierpen	F304, F316
4	Balgcombinatie	F304, F316
5	Motorkap	GS-C25, CF8, CF3
6	Verpakking	Flexibel grafiet, PTFE
7	Klier	25#, F304, F316
8	Locator	25#, F304, F316
9	Steelmoer	ZQI19-4
10	Handwiel	Koolstofstaal
11	Dop	25#
12	Oliemondstuk	Messing
13	Zeshoekige moer	ASTM A193 2H, A193-8, A193-8M
14	Bout	ASTM A193 B7, A193-B8, A193-B8M
15	Pakking	Flexibel grafiet+S.S. PTFE
16	Stang	2CR13, F304, F316

Hoofdafmetingen:

Pn	Pn16
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn25
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Pn	Pn40
DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	150	160	180	200	230	200	310	350	400	480	600	730	850
H	195	195	207	218	225	230	272	290	355	410	425	540	665	720
W	120	120	140	140	160	180	180	200	250	300	300	100	520	520
Wt. (Kg)	4	4.5	5	7	9	12	18.5	23	38.5	56	75	113.5	235	395
H	7	7	12	13	14	15	19	23	28	35	42	52	64	75
kv	4.2	7.4	12	19	30	47	77	120	188	288	410	725	1145	1635

Productparameters

Pn (MP)	Shell -test (MPA)	Afdichtingstest (MPA)	Geschikte temperatuur (ºC)	Geschikt medium
150	3.0	2.2	-20ºC-350ºC	Water, stoom, olie, etc.
300	7.5	5.5
600	15	11

Bellow Seal Globe Valve
