De JOEPAImonoblok van roestvrij staalkogelkraan is speciaal ontworpen voor nauwkeurige stroomregeling van vloeistoffen en gassen. De carrosserieconstructie uit één stuk zorgt voor een hoge lekdichtheid en elimineert laspunten, waardoor het risico op lekken aanzienlijk wordt verminderd.
Een geperforeerde bal in de klep roteert om de stroom te starten of te stoppen. De bediening kan handmatig via een hendel of automatisch via een actuator plaatsvinden. De robuuste roestvrijstalen behuizing biedt uitstekende weerstand tegen corrosie en slijtage, waardoor langdurige prestaties met minimaal onderhoud worden gegarandeerd.
Monoblokkogelkranen worden veel gebruikt in industriële en commerciële toepassingen, vooral in pijpleidingen die chemische stoffen vervoeren.
Veel voorkomende toepassingen zijn onder meer:
∙ Waterzuiveringsinstallaties
∙ Stoomleidingen en gasdruksystemen
∙ Voedingsmiddelen- en drankenindustrie (hygiënisch ontwerp)
∙ Farmaceutische en petrochemische faciliteiten
∙ Maritieme motoren en energiecentrales
Het compacte monoblokontwerp maakt eenvoudige integratie in systemen met beperkte ruimte mogelijk en zorgt voor een veilige werking onder hoge temperaturen en druk.
Het roestvrijstalen monoblokkogelkraanbevat een bolvormige bal met een centraal gat, gedraaid via een steel. Wanneer het gat evenwijdig aan de pijpleiding is uitgelijnd, komt er stroming vrij; wanneer loodrecht, wordt de stroom volledig gestopt.
Deze rotatie kan handmatig of met een automatische actuator worden uitgevoerd. Het ontwerp zorgt voor een zeer integriteitsafdichting tussen de kogel en de zitting, waardoor een veilige werking wordt gegarandeerd, zelfs tijdens plotselinge drukveranderingen.
Monoblokkogelkranenzijn verkrijgbaar in verschillende maten en drukwaarden. Algemene specificaties zijn onder meer:
|
Parameter |
Details |
|
Lichaamsmateriaal |
AISI 304 / AISI 316 roestvrij staal |
|
Balmateriaal |
AISI 304 / AISI 316 roestvrij staal |
|
Materiaal stoel |
PTFE (teflon), RPTFE, PPL |
|
Verbindingstype |
Wafer met flens |
|
Drukclassificatie |
PN16 ~ PN40 |
|
Maatbereik |
DN15 ~ DN200 |
|
Temperatuurbereik |
-29°C tot +250°C |
|
Montage standaard |
ISO 5211-compatibel (aanpasbaar) |
|

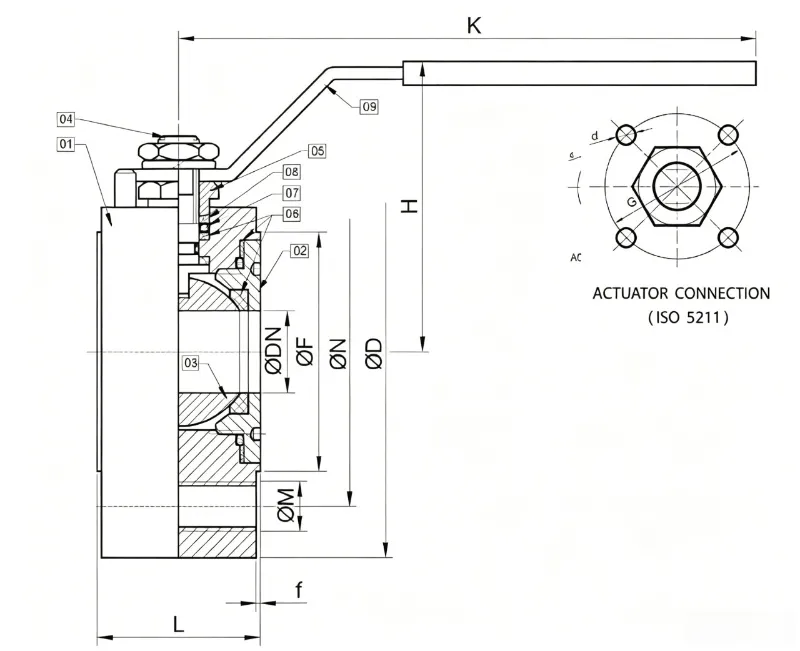

MAAT |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
|
NPS |
DN |
L |
K |
H |
ØD |
ØDN |
f |
OP |
ØM |
VAN |
OP |
ØM |
VAN |
G |
d |
|
1/2" |
15 |
38 |
155 |
80 |
87 |
15 |
2 |
65 |
M12x4 |
45 |
65 |
M12x4 |
45 |
36 |
M5 |
|
3/4" |
20 |
40 |
155 |
90 |
97 |
20 |
2 |
75 |
M12x4 |
58 |
75 |
M12x4 |
58 |
36 |
M5 |
|
1" |
25 |
45 |
175 |
100 |
107 |
25 |
2 |
85 |
M12x4 |
68 |
85 |
M12x4 |
68 |
42 |
M5 |
|
11/4" |
32 |
58 |
175 |
110 |
135 |
32 |
2 |
100 |
M16x4 |
78 |
100 |
M16x4 |
78 |
42 |
M5 |
|
11/2" |
40 |
65 |
240 |
120 |
145 |
40 |
3 |
110 |
M16x4 |
88 |
110 |
M16x4 |
88 |
50 |
M6 |
|
2" |
50 |
82 |
240 |
130 |
165 |
50 |
3 |
125 |
M16x4 |
102 |
125 |
M16x4 |
102 |
50 |
M6 |
|
21/2" |
65 |
103 |
300 |
140 |
177 |
65 |
3 |
145 |
M16x4 |
122 |
145 |
M16x8 |
122 |
70 |
M8 |
|
3" |
80 |
120 |
400 |
150 |
197 |
80 |
3 |
160 |
M16x8 |
138 |
160 |
M16x8 |
138 |
70 |
M8 |
|
4" |
100 |
140 |
400 |
165 |
230 |
100 |
3 |
180 |
M16x8 |
162 |
190 |
M20x8 |
162 |
102 |
M10 |
|
5" |
125 |
200 |
610 |
240 |
248 |
125 |
3 |
210 |
M16x8 |
188 |
220 |
M20x8 |
188 |
102 |
M10 |
|
6" |
150 |
235 |
610 |
260 |
298 |
150 |
3 |
240 |
M20x8 |
212 |
250 |
M22x8 |
218 |
125 |
M12 |
|
8" |
200 |
310 |
850 |
310 |
398 |
200 |
3 |
295 |
M20x12 |
268 |
320 |
M27x12 |
285 |
125 |
M12 |
Superieure lekdichtheid – Geen laspunten betekent minder potentiële lekpaden.
Corrosie- en slijtvastheid: roestvrijstalen behuizing zorgt voor een lange levensduur.
Weinig onderhoud – Monoblock-ontwerp vermindert slijtage en verlengt de levensduur.
Snelle bediening – 90° rotatie maakt snelle open/dicht-cycli mogelijk.
Hygiënisch en veilig – Ideaal voor voedsel-, farmaceutische en chemische processen.
Kosteneffectief – Lange levensduur en lage bedrijfskosten verbeteren de systeemefficiëntie.
Het juiste roestvrijstalen monoblok nodigkogelkraanvoor uw toepassing? Neem contact op met ons team voor technische ondersteuning, oplossingen op maat of een offerte op maat van uw systeemvereisten.
-
