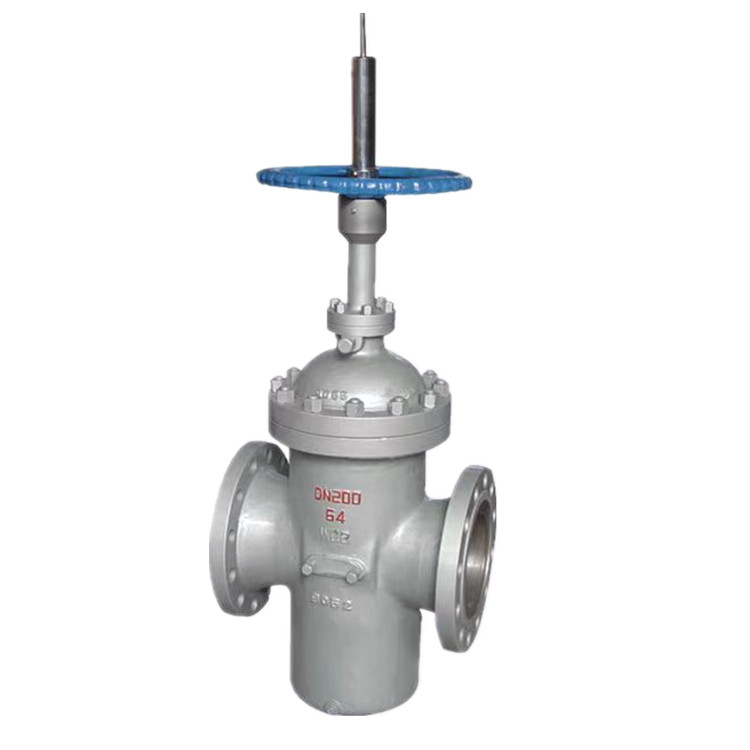

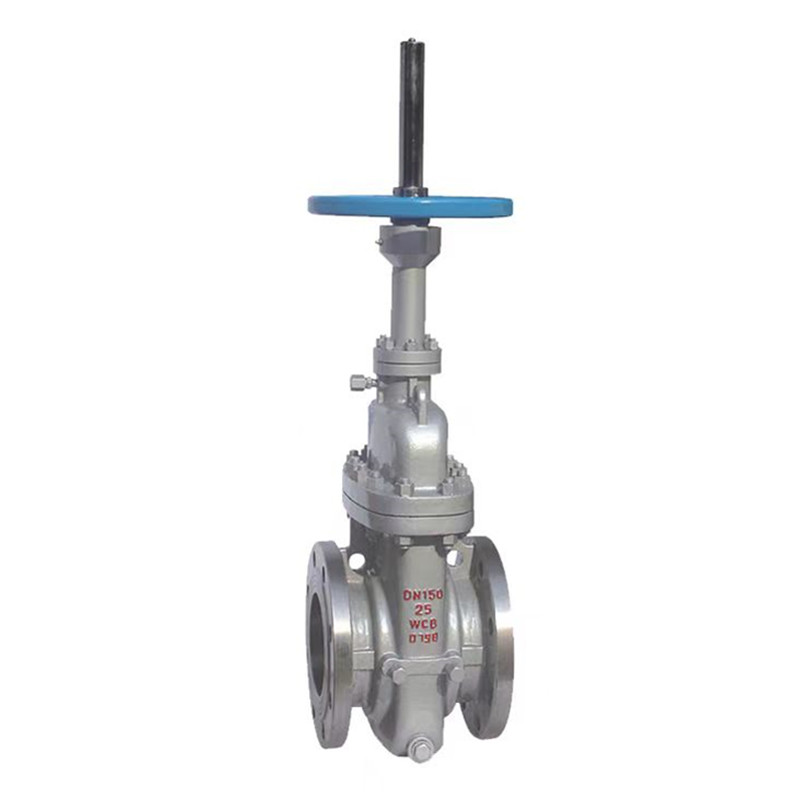

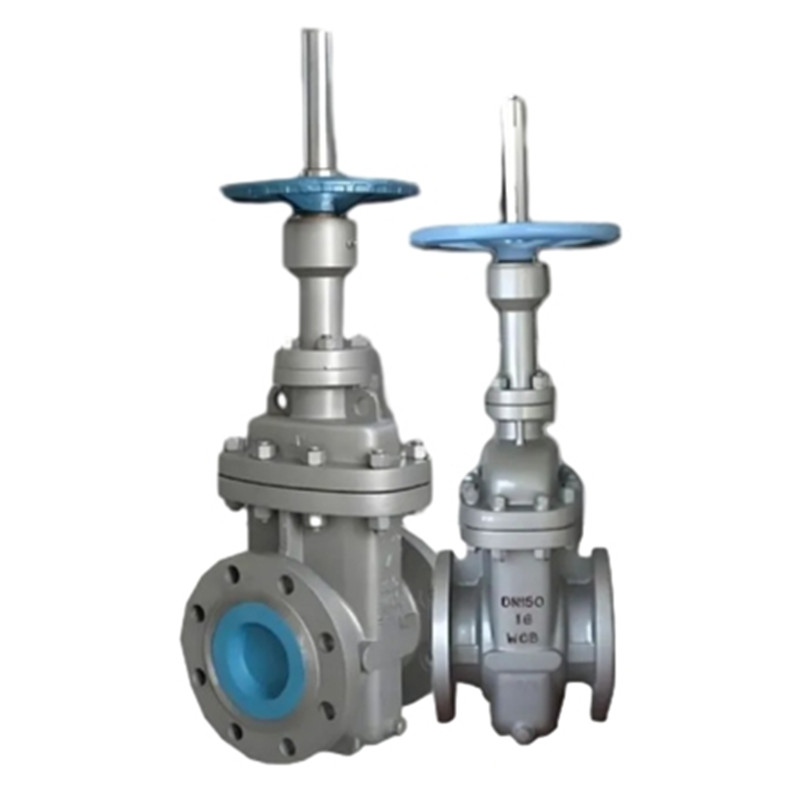

Koolstofstaal parallelle dubbele schijf platte poortventiel

De Joepai hoogwaardige koolstofstaal parallelle dubbele schijf platte poortventiel neemt een unieke metalen contactstructuur aan, die betrouwbaar is in actie en extreem hoge snijprestaties heeft. Het wordt veel gebruikt in noodafsluitingskleppen en ontluchtingskleppen onder hoge druk tot extreem lage temperatuuromstandigheden. Bovendien heeft de metalen contactstructuur zelf een brandwerende functie.

Productspecificatie

1. Ontwerpproductie volgens API 6D

2. Face to Face volgens ASME B16.10

3. EEN FLANGDIMENTIE Volgens ASME B16.5

4.Valve inspectie en test volgens API 598

Behuizing Materiaal: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Disc -materiaal: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

STEM -materiaal: 2CR13, 304, 316, 304L, 316L

Bonnet Materiaal: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M

Stoelmateriaal: A105, 304, 316, 304L, 316L

Type verbinding: flens/lassen

Nominale diameter: DN100-800 NPS2 "-32"

Nominale druk: 1,0-16,0 mpa 150lb-900lb

Toepasselijke arbeidsvoorwaarden

1. Hydrogeneringseenheid

2. Stoomconditie op hoge temperatuur

3. Werkvoorwaarde voor hete olie

4. Opslaggebied van de olietank

Productfuncties

1. Anti -zwellingsmaatregelen onder hoge temperatuuromstandigheden

2 Top Mounted Design, in staat om online onderhoud

3 Bidirectionele gedwongen pre -aanscherpingafdichtingen voor betrouwbaardere afdichting

4 kan nullekkage bereiken

5. Lage openingskracht

Structurele kenmerken

De wiggraad van het wigblok van de parallelle dubbele poortklep is veel groter dan de zelfvergrendelijke hoek, waardoor het gemakkelijk is om te openen en minder vermogen vereist.

Wanneer het koolstofstaal parallelle dubbele schijf platte poortventiel volledig wordt geopend, wordt een metalen afdichting gevormd tussen het uiteinde van de klepsteel en het lasafdichtingsoppervlak van de harde legering van het klepdeksel. Op dit moment is er geen gemiddelde druk bij de verpakking en de verpakking kan online worden vervangen.

Het aannemen van een ondersteuning van de ondersteuning Open structuur kan een grotere gedwongen afdichtingsvoorspanningskracht bieden, waardoor de afdichting betrouwbaarder wordt.

De klepdeksel kan worden gemaakt in verschillende structuren volgens werkelijke werkomstandigheden, zoals het gebruik van een gegolfde pijpafdeling klepdeksel voor giftige media, met behulp van warmte -dissipatieklepdekking voor hoge temperatuur en het gebruik van zelfafdichtingsklepdeksel voor hoge druk, waardoor het veilige en betrouwbare gebruik van de klep wordt gewaarborgd.

Lage lekkagepakking wordt geselecteerd als het vulmateriaal en een schijfveerbelastingsontwerp wordt op de verpakkingslocatie gebruikt voor betrouwbaardere langdurige afdichting.

Door geavanceerde oppervlakte -extrusietechnologie te gebruiken om de oppervlaktehardheid van de klepsteel te vergroten en de ruwheid te verminderen, kan de slijtage van de verpakking tijdens het opening en het sluitingsproces van de klep worden verminderd, terwijl de klepstamstam wordt voorkomen.

De middelste flens is afgesloten met een metalen ingepakte pakking, die een goede afdichtingsprestaties en brandpreventiefunctie heeft.

De afdichtingsstructuur bestaande uit twee parallelle poortplaten en wigverstakking van apparaten vervangt de traditionele wigpoortklepstructuur, waardoor het openings- en sluitproces van de klep gemakkelijker wordt.

De Valve Internals zijn volledig ontworpen van metaal en zijn bestand tegen media met hoge temperatuur. Het wigvormige blok neemt een groot wighoekontwerp aan, waardoor het gemakkelijk kan worden uitgetrokken, zelfs onder hoge temperatuuromstandigheden zonder zwelling of dood fenomeen.
