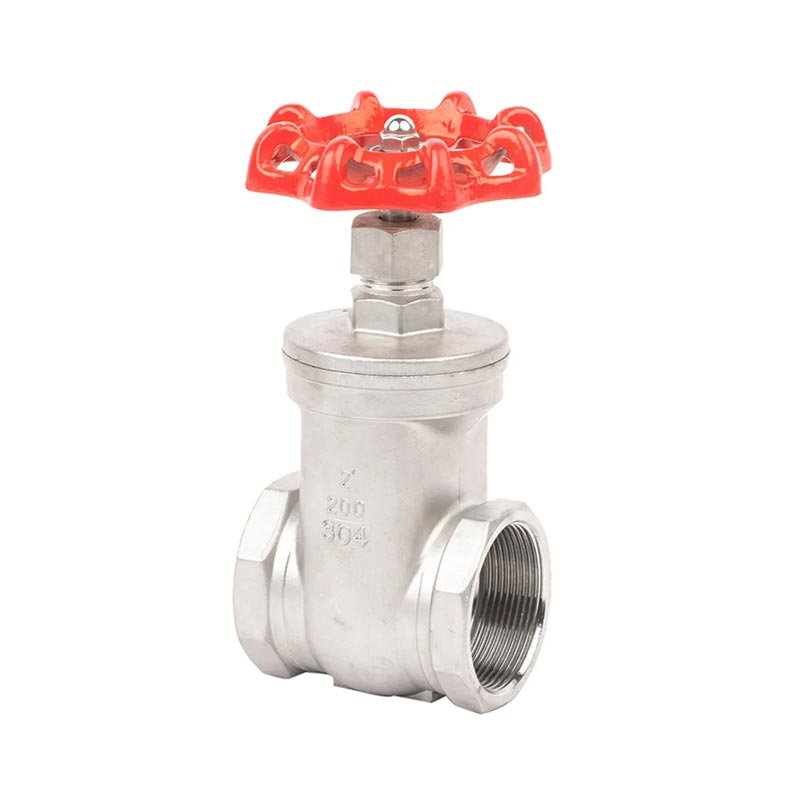

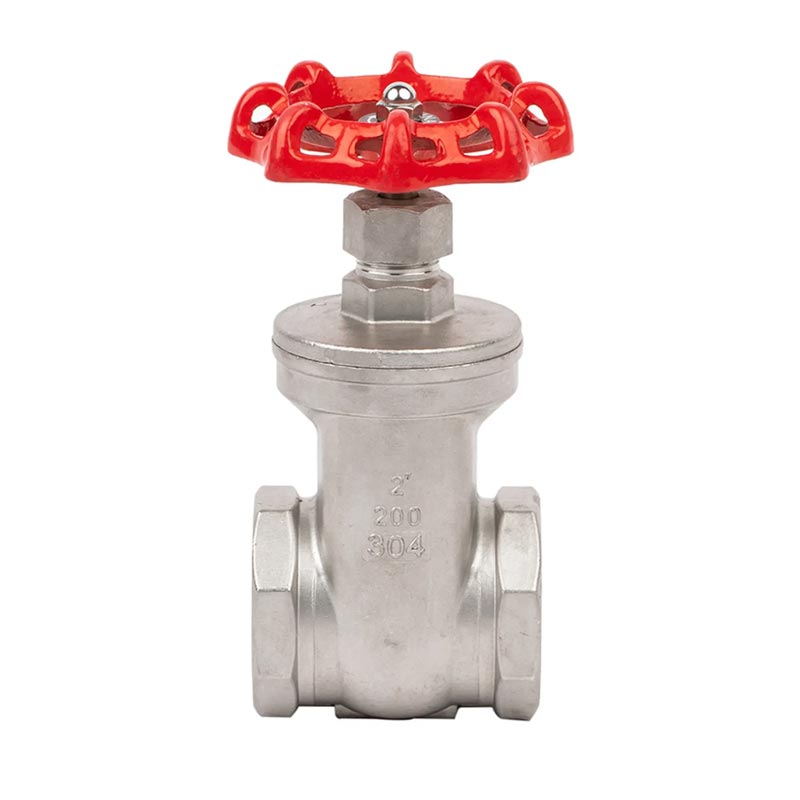

JOEPAI is een kleppenmerk, de door Joepai geproduceerde roestvrijstalen schuifafsluiter met schroefdraad heeft een lage vloeistofweerstand, vereist minder koppel voor openen en sluiten, heeft een relatief eenvoudige structurele vorm, en kan worden gebruikt in pijpleidingen bidirectionele mediumstroom. Wanneer het volledig geopend is, is het afdichtingsoppervlak aanwezig minder gevoelig voor erosie door het werkmedium.
Roestvrijstalen schuifafsluiter met schroefdraad is een geforceerde afdichtingsklep die vereist is druk die op de klepschijf moet worden uitgeoefend om lekkage op de afdichting te voorkomen oppervlak. Het sluitingsprincipe van een gesloten schijf is: het gesloten sluitoppervlak en het gesloten sluitoppervlak van een gesloten schijf, evenals de gesloten openings- en sluitcomponenten van een gesloten sluiting schijf zijn insteekvormige diskettes met platte of ronde, hete open oppervlakken, en de openings- en sluitingscomponenten zijn insteekvormige, hot-swappable schijven die lineair langs de middellijn van de vloeistof bewegen.
DRAADSTANDAARD: NPT, BSPT, DIN259, DIN2999, ISO228 KLASSE A
MAX. DRUK: 1,6 MPA
TEMPERATUURBEREIK: -20C~232C
GESCHIKT MEDIUM: WATER, OLIE, LUCHT EN ENKELE CORROSIEVE VLOEISTOFFEN
200PSI(PN16)W.O.G
MATERIAALSTANDAARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Lichaam | SS304/SS316 | 7 | Dopmoer | SS304/SS316 |
| 2 | Schijf | SS304/SS316 | 8 | Stang | SS304/SS316 |
| 3 | Motorkap | SS304/SS316 | 9 | Hendel | WCB |
| 4 | Pakking-A | PTFE | 10 | Veerring | SS304 |
| 5 | O-ring | VITON | 11 | Stammoer | SS304 |
| 6 | Pakking-B | PTFE |
| NPS | DN | L | W | H |
| 1/2" | 15 | 55 | 72 | 85 |
| 3/4" | 20 | 60 | 72 | 85 |
| 1" | 25 | 66 | 80 | 112 |
| 11/4" | 32 | 75 | 80 | 120 |
| 11/2" | 40 | 85 | 90 | 146 |
| 2" | 50 | 95 | 100 | 160 |
| 21/2" | 65 | 110 | 130 | 200 |
| 3" | 80 | 120 | 140 | 230 |
