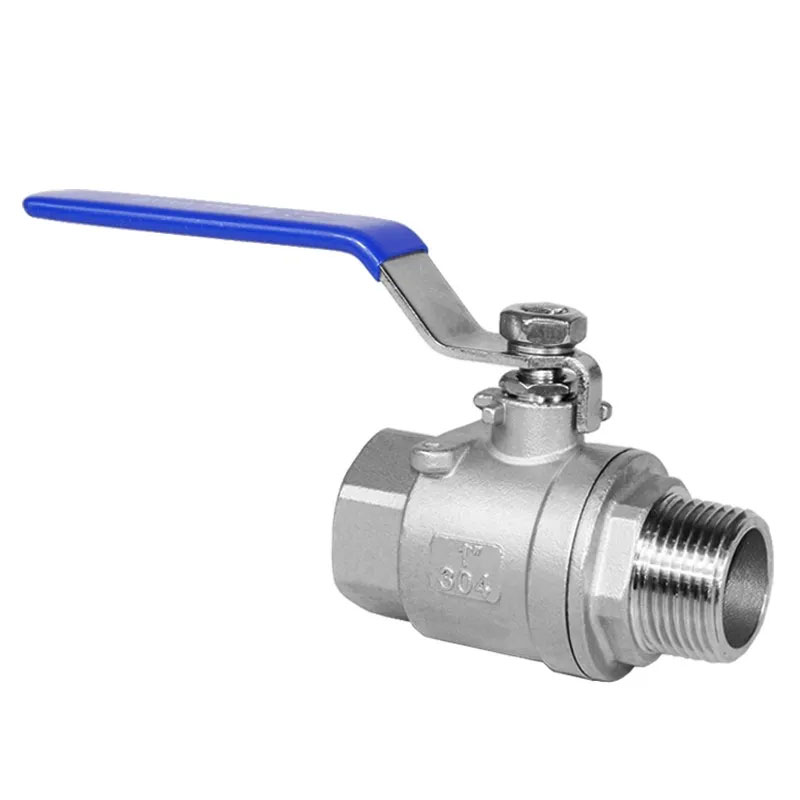

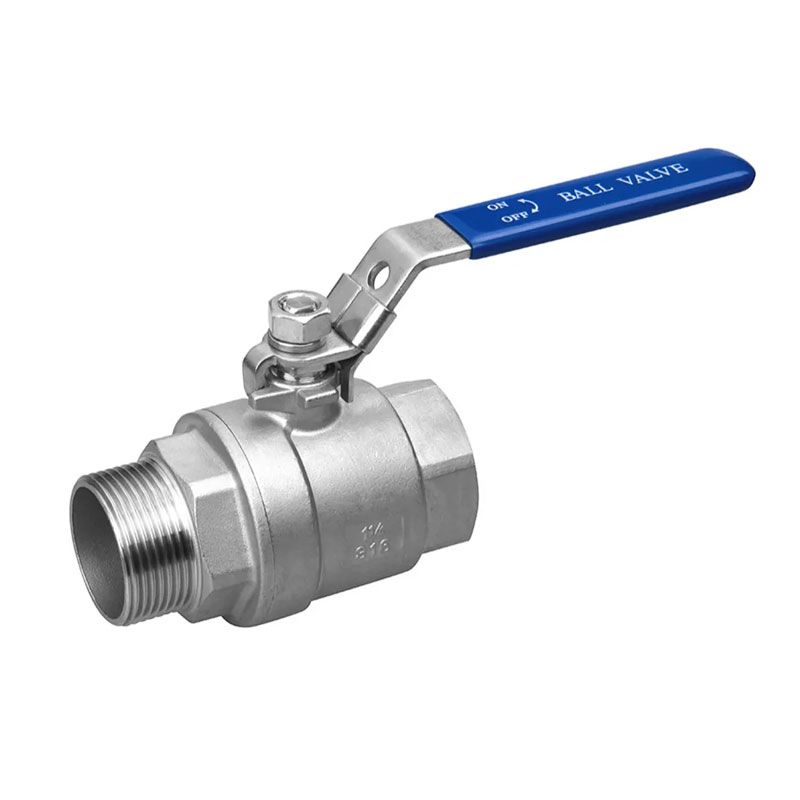

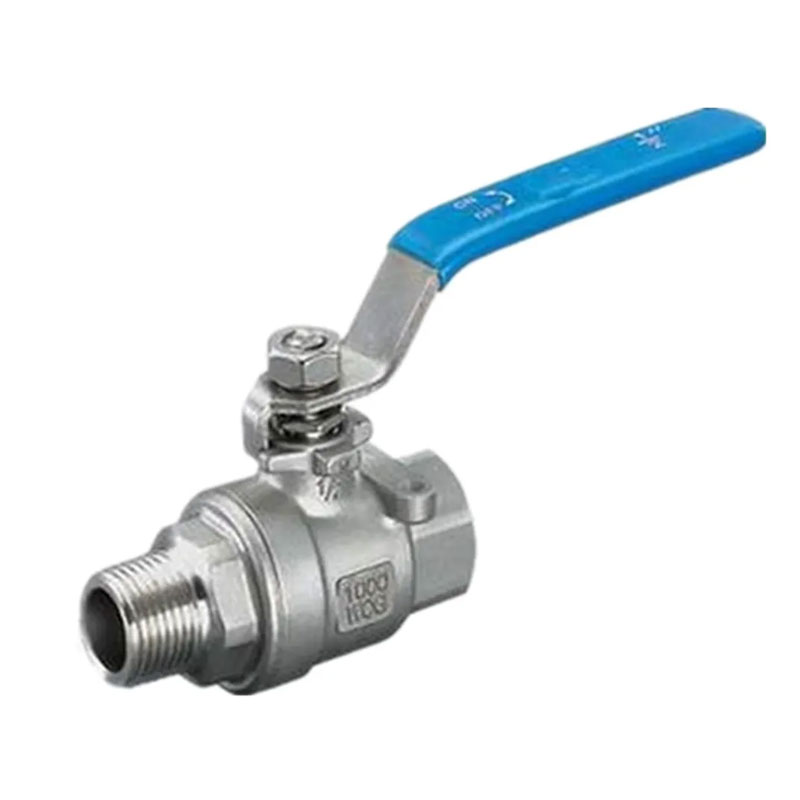

Joepai Hoge kwaliteit mannetje tot vrouwelijke schroefdraadsklep is geleverd in 1 st, 2 stc en 3pc configuraties. Het aannemen van BSPT- of NPT -interne threads kan het gemakkelijk zijn geïntegreerd in wereldwijde pijplijnsystemen.
Materiaal: SUS304/SUS316 Roestvrijstalen kleplichaam
Poorttype: volledige poort of gereduceerde poort (voor elk model)
Verbinding: BSPT/NPT interne thread
HANDEL: roestvrij staal of gegalvaniseerd koolstofstaal, met slotoptie
Drukbeoordeling: tot 1000 wog (PN64)
Temperatuur:- 20 ° C tot 180 ° C (met PTFE/RPTFE-klepstoel)
Varianten: Beschikbaar in structuren van 1 st.
Lekkage Standard: API 598 Test voor nullekkage
Thread Standard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A
Max druk: 6,4 MPa
Temperatuurbereik: -20c ~ 232c
Geschikt medium: water, olie, lucht en wat corrosieve vloeistoffen
Blow-out Proof STEM/VOLLEDIGE PORT
Investeringsuitgietende lichaam
1000PSI (PN64) W.O.G
Materiaalstandaard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Lichaam | WCB/CF8M/CF8 | 8 | Verpakking | PTFE |
| 2 | Dop | WCB/CF8M/CF8 | 9 | Klier | SS304/SS |
| 3 | Stoelen | PTFE | 10 | Hendel | SS304/SS |
| 4 | Bal | SS316/SS304/SS | 11 | Lente wasmachine | SS304/SS |
| 5 | Stang | SS316/SS304/SS | 12 | Stengelmoer | SS304/SS |
| 6 | Pakking | PTFE | 13 | Vergrendelingsstuk | SS304/SS |
| 7 | Stuwkracht | PTFE | 14 | Plastic deksel | Plastic |
| NPS | DN | D | L | W | H | Ra | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - | - |
