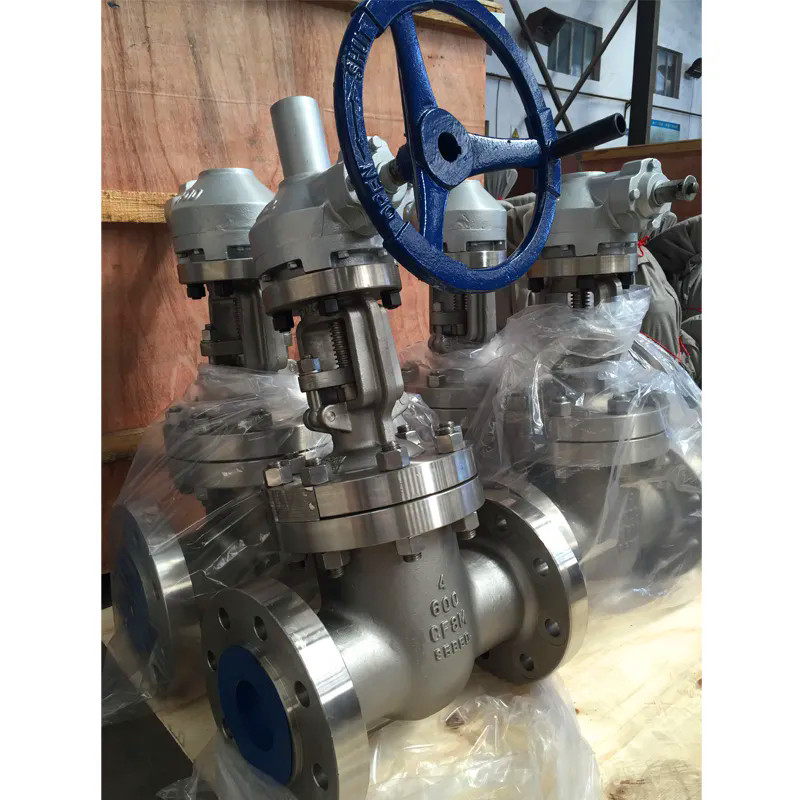

Joepai API 600 Ansi Flense Gear geopereerde gegoten stalen poortklep gemaakt in China Factory neemt gegoten kleplichaam aan, hoge drukweerstand, hoge afdichtingsprestaties en hoge duurzaamheid, veel gebruikt in industrieën zoals aardolie, aardgas, chemische en kracht. Welkom om contact met ons op te nemen voor meer informatie of technische ondersteuning!
Boute motorkap of drukafdichting motorkap
Flexibele wig
Volledige haven
Buitenschroef en juk (os & y), stijgende stengel
Uitgebreide motorkap voor cryogene diensten
Vergrendelingsapparaat optioneel
Door passeren op verzoek

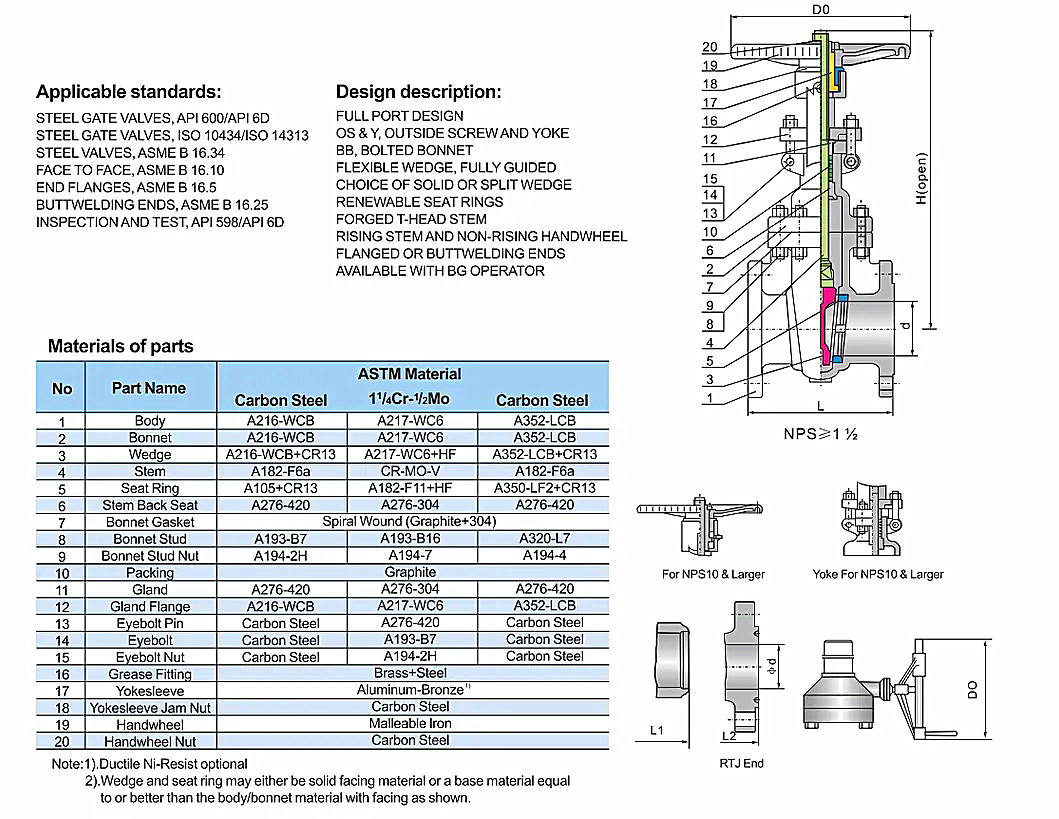

Ontwerp en productie: API 600, API 6D, BS1414, enz
Face to Face (End -to End): ANSI B16.10, API 6D, ETC
Flense verbinding: ANSI B16.5, ASME B16.47 ETC
Butt gelaste uiteinde: ANSI B16.25, enz
Test en inspectie: API 598, API 6D, enz
Model: Z40H
Maat: 2 "tot 60" (DN50 tot DN1500)
Druk: ASME 150#, 300#, 600#, 900#, 1500#, 2500#
Lichaamsmateriaal: roestvrij staal, duplex roestvrij staal, super duplex roestvrij staal, koolstofstaal, koolstofstaal met lage temperatuur, nikkellegeringen, nikkelaluminium brons, Hastelloy, Inconel etc.
Trimmateriaal: 13%CR, SS304, SS316, SS304L, SS316L, F11, F22 ETC
Eindverbinding: Flens RF/ RTJ/ FM/ FF, Butt-Weldding (BW)
Bediening: handwiel, versnellingsbak, elektrisch bediend
| Klasse150 | |||||||||||||
| Grootte (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 572 | 610 | 660 | 711 | 813 |
| L2-rtj (mm) | 191 | 203 | 216 | 241 | 279 | 305 | 343 | 368 | 394 | 419 | 445 | 470 | 521 |
| H (mm) | 400 | 490 | 510 | 585 | 795 | 1015 | 1230 | 1465 | 1755 | 2030 | 2210 | 2510 | 2880 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Klasse300 | |||||||||||||
| Grootte (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L1-BW (mm) | 216 | 241 | 283 | 305 | 403 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 |
| L2-rtj (mm) | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 |
| H (mm) | 470 | 525 | 533 | 610 | 845 | 1050 | 1295 | 1600 | 1830 | 2035 | 2195 | 2470 | 2900 |
| K (mm) | 200 | 200 | 250 | 300 | 350 | 350 | 400 | 450 | 500 | 500 | 600 | 750 | 750 |
| Klasse600 | |||||||||||||
| Grootte (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L1-BW (mm) | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 |
| L2-rtj (mm) | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1407 |
| H (mm) | 495 | 550 | 615 | 735 | 1005 | 1245 | 1480 | 1730 | 1915 | 2050 | 2260 | 2620 | 2900 |
| K (mm) | 200 | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
| Klasse900 | |||||||||||||
| Grootte (in) | 2 " | 2-1/2 " | 3 " | 4 " | 6 " | 8 " | 10 " | 12 " | 14 " | 16 " | 18 " | 20 " | 24 " |
| L, RF (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L1-BW (mm) | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 |
| L2-rtj (mm) | 371 | 422 | 384 | 460 | 613 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1334 | 1568 |
| H (mm) | 590 | 700 | 740 | 870 | 1120 | 1390 | 1592 | 1765 | 2025 | 2175 | 2510 | 2750 | 3240 |
| K (mm) | 250 | 300 | 350 | 450 | 500 | 600 | 750 | 850 | 850 | 960 | 960 | 1000 |
1000 |
