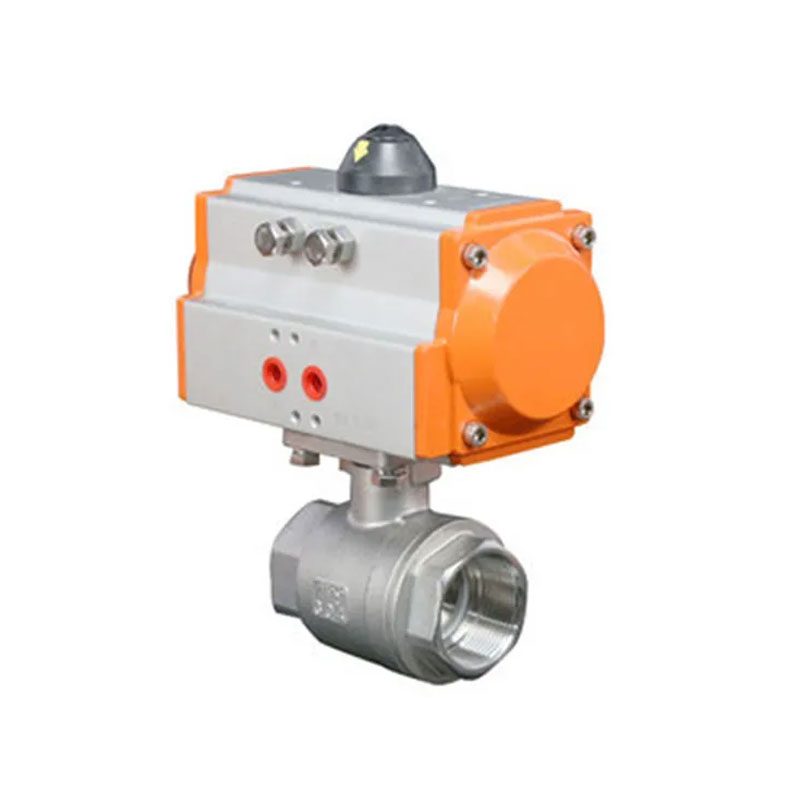

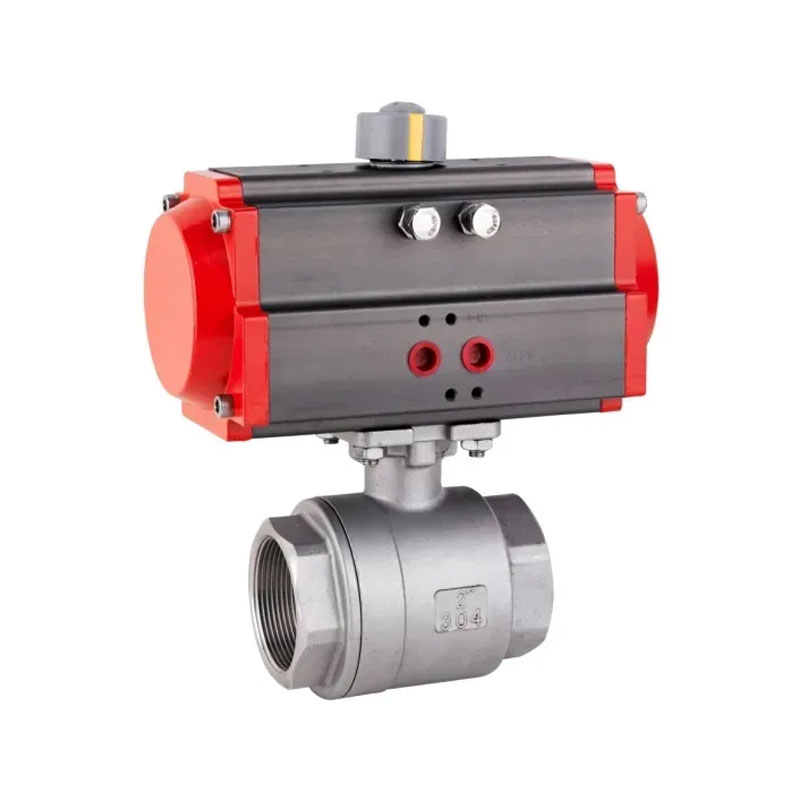

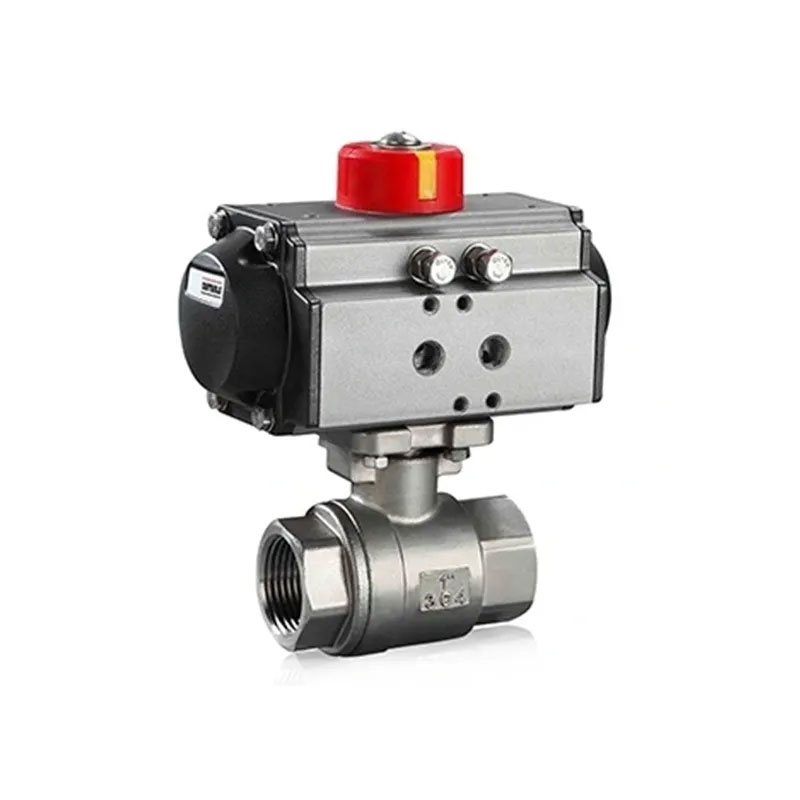

Bij Joepai zijn we gespecialiseerd in het leveren van roestvrijstalen schroefdraad 2-PC Pneumatische kogelkleppen die de betrouwbaarheid van roestvrij staal combineren structuren met het gemak van pneumatische drive, speciaal ontworpen voor automatische vloeistofcontrole in verschillende industriële systemen. Zijn schroefdraad Verbinding maakt installatie eenvoudig en snel, waardoor het een ideale klep is Pijplijnsystemen in industrieën die automatiseringscontrole vereisen, zoals Chemie, waterbehandeling, HVAC, etc.
2 st structureel ontwerp
Volledige boring
Productspecificaties: 114 "-3
Anti -statische structuurontwerp
Werkdruk: 1000psi
Uitgerust met ISO5211 Direct Drive Device Platform
Het schroefdraaduiteinde kan worden gemaakt van BSPT, NPT, DIN2999 Materialen
Thread Standard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A
Max druk: 1000psi (PN64) W.O.G
Temperatuurbereik: -20c ~ 232c
Geschikt medium: water, olie, lucht en wat corrosieve vloeistoffen
Volledige haven
ISO5211 DIRECT MOUNTING PAD
Blow-out Proof STEM/VOLLEDIGE PORT
Vergrendelingsapparaat
Oeratie: handleiding of actuator
Investeringsuitgietende lichaam
Materiaalstandaard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
· Lichtindustrie
· Eten en drank
· Farmaceutisch
· Olie en aardgas
· Metallurgie en luchtscheiding
· Pulp en papier maken
· Water- en rioleringsbehandeling
· Power Station en Power Generation System
· Fijne chemicaliën
| 1 | Lichaam | WCB/CF8M/CF8 | 8 | Verpakking | PTFE |
| 2 | Dop | WCB/CF8M/CF8 | 9 | Klier | SS304/SS |
| 3 | Stoelen | PTFE | 10 | Hendel | SS304/SS |
| 4 | Bal | SS316/SS304/SS | 11 | Lente wasmachine | SS304/SS |
| 5 | Stang | SS316/SS304/SS | 12 | Stengelmoer | SS304/SS |
| 6 | Pakking | PTFE | 13 | Vergrendelingsstuk | SS304/SS |
| 7 | Stuwkracht | PTFE | 14 | Plastic deksel | Plastic |
| NPS | DN | D | L | H | H1 | Ra | RB | Ra | RB | K |
| 1/2 " | 15 | 15 | 62 | 38 | 9 | 18 | 21 | 3 | 3 | 9 |
| 3/4 " | 20 | 20 | 75 | 41 | 9 | 18 | 21 | 3 | 3 | 9 |
| 1 " | 25 | 25 | 85 | 58 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/4 " | 32 | 30 | 91 | 60 | 11 | 21 | 25 | 3 | 3.5 | 11 |
| 11/2 " | 40 | 38 | 105 | 75 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
| 2 " | 50 | 49 | 120 | 80 | 14 | 25 | 35 | 3.5 | 4.5 | 14 |
1: Type medium, temperatuur, druk.
2: Pneumatische actuatortypen: dubbelwerken, enkel acteren.
3: Vereiste accessoires: Solenoïde klep, locator, signaalfeedback, lucht
Bronverwerking Triad, handmatig mechanisme.
4: De vereiste klepdiameter, druk, rijmethode, verbindingsmethode,
Structureel type en hoofdcomponentmaterialen van de klep.
