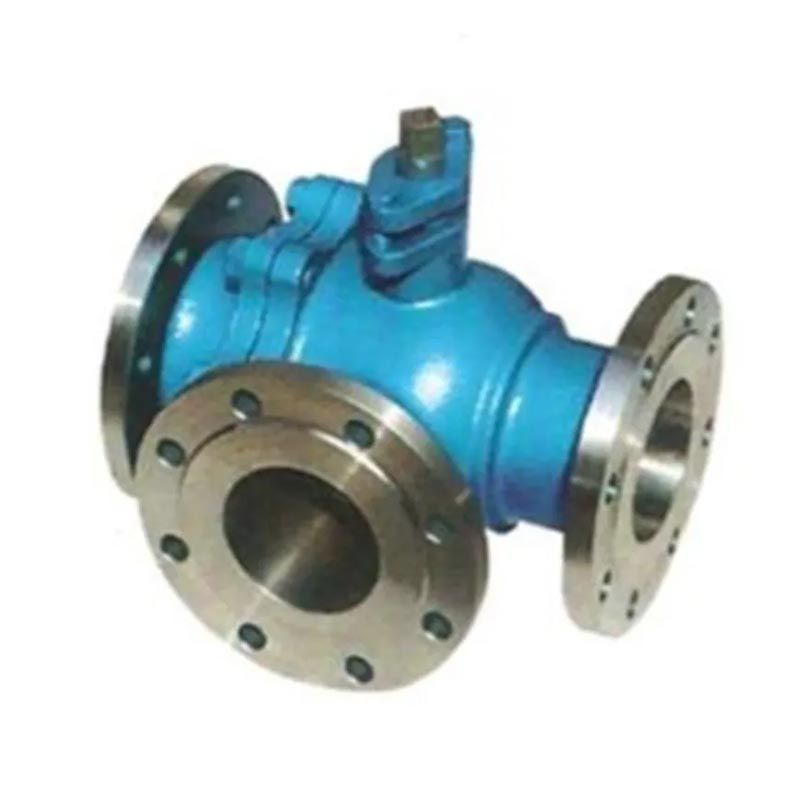

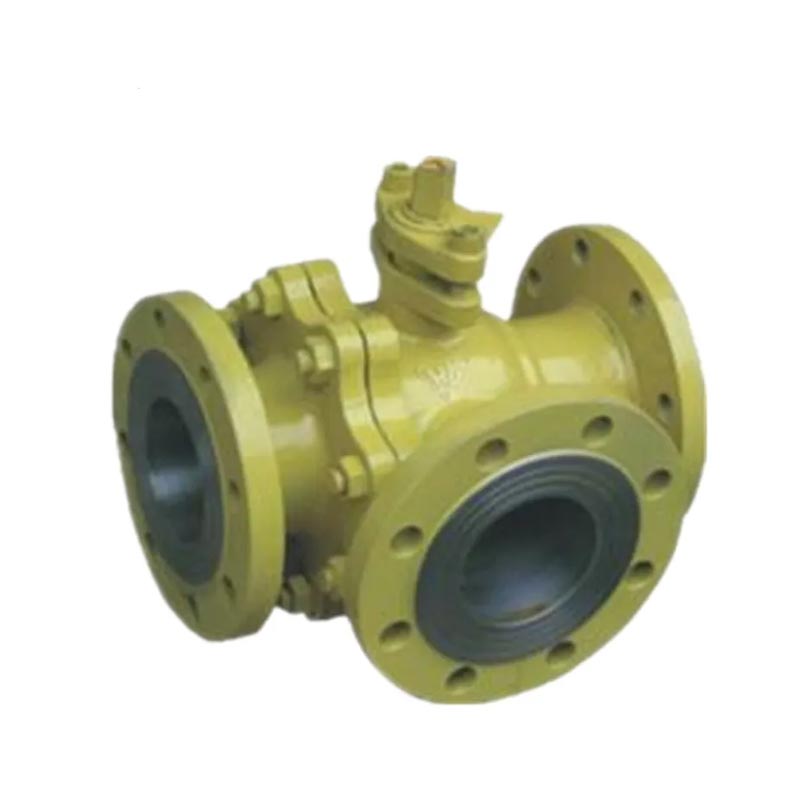

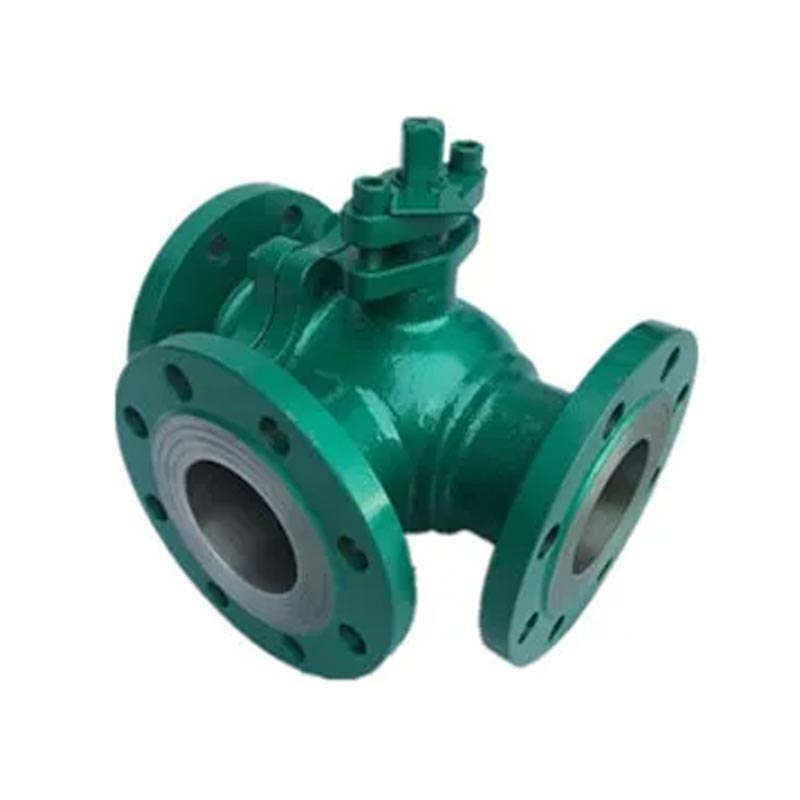

China Joepai PN16 Flized Landed Three Way Ball Valve heeft de voordelen van flexibele stroom Controle, hoge afdichtingsprestaties en standaardflensinterface, waardoor het Een ideale klep voor planning van meerdere kanalen in industriële automatisering systemen.
Onze kogelventiel met L-vormig stroomkanaal gaat aan
2-zijdige stoel. Voornamelijk gebruikt voor het omkeren van stroompaden.
De drieweg kogelventiel met T-vormig stroomkanaal gaat aan
Een 4-gezichtsklepstoel, met een evenwichtige kracht om te zorgen voor betrouwbare afdichting op de
Gesloten kanaal. Voornamelijk gebruikt voor afleiding, mengen, omkeren en volledig open
Drie kanalen.
Technieken:
Type: Q45F, Q345F, Q645F, Q945F
Boring: nps½ ~ nps6, dn15 ~ dn150
Beoordeling: Klasse150 ~ Class300, PN16 ~ PN40
Materiaal: koolstofstaal, roestvrij staal, legeringsstaal, duplex roestvrij
Staal

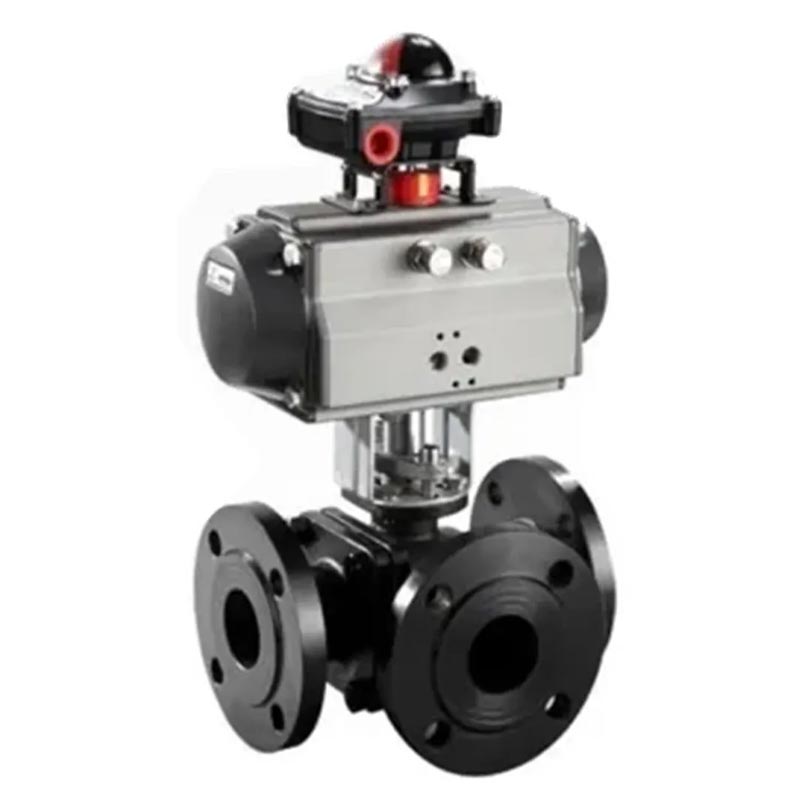

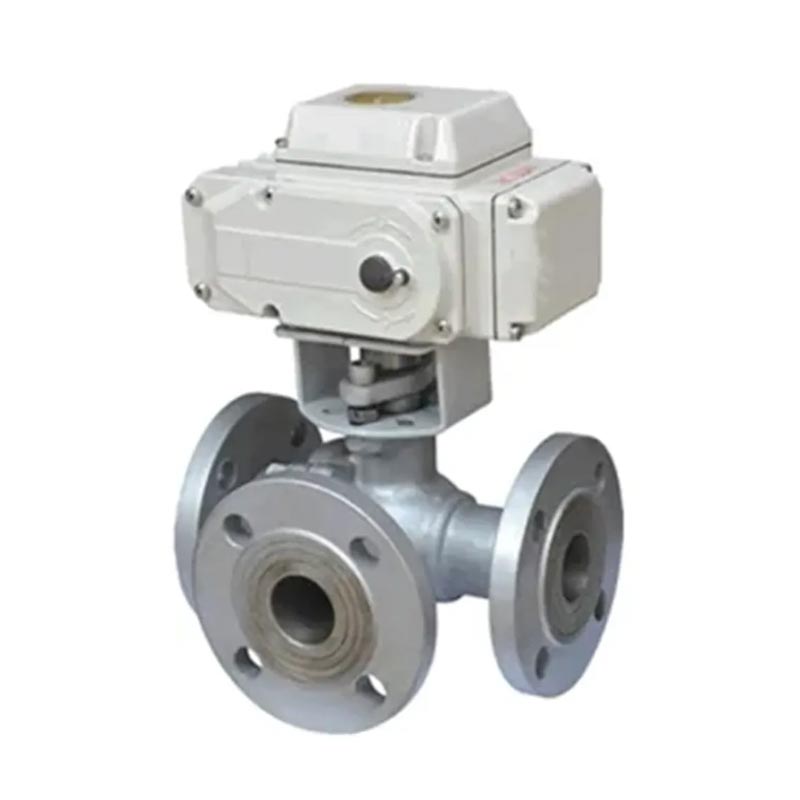

Bediening: Handmatig, versnelling bediend, elektrisch bediend, pneumatisch bediend
Toepasselijk: olie, chemisch, aardgas, petrochemisch, kolenchemische stof en zo
op
| 1 | Lichaam | WCB/CF8/CF8M | 8 | Stang | SS304/SS316/SS |
| 2 | Dop | WCB/CF8/CF8M | 9 | Stuwkracht | PTFE |
| 3 | Dop | WCB/CF8/CF8M | 10 | Verpakking | PTFE |
| 4 | Bal | SS304/SS316/SS | 11 | Klier | SS304/SS |
| 5 | Stoelen | PTFE | 12 | Stengelmoer | SS304/SS |
| 6 | Pakking-A | PTFE | 13 | Blokkeer alleen terugtrekken | SS304/SS |
| 7 | Pakking-B | PTFE | |||
| Maat | in | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | in | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | in | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | in | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | in | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / |
