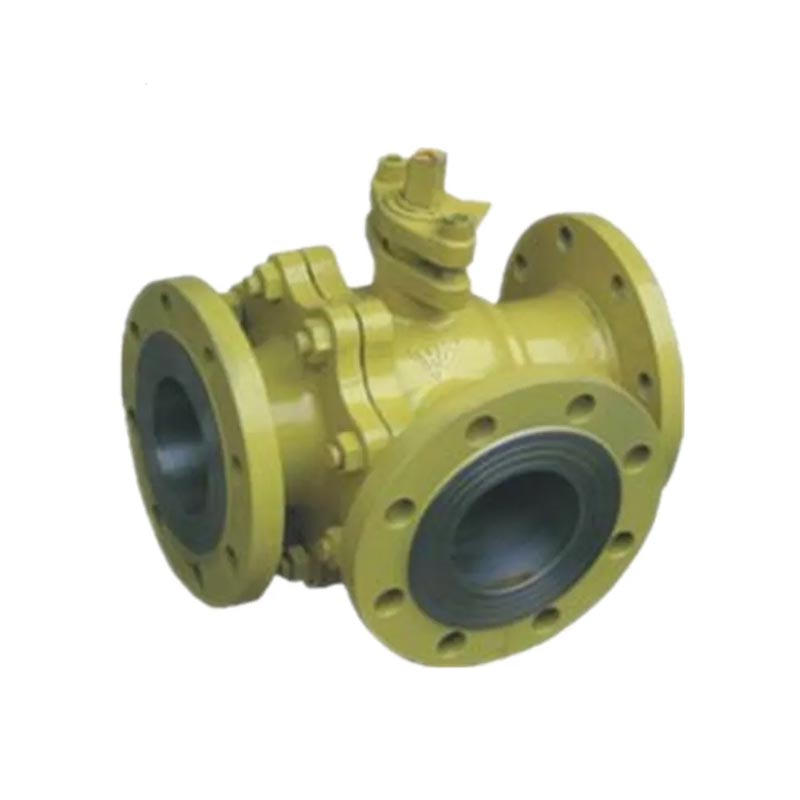

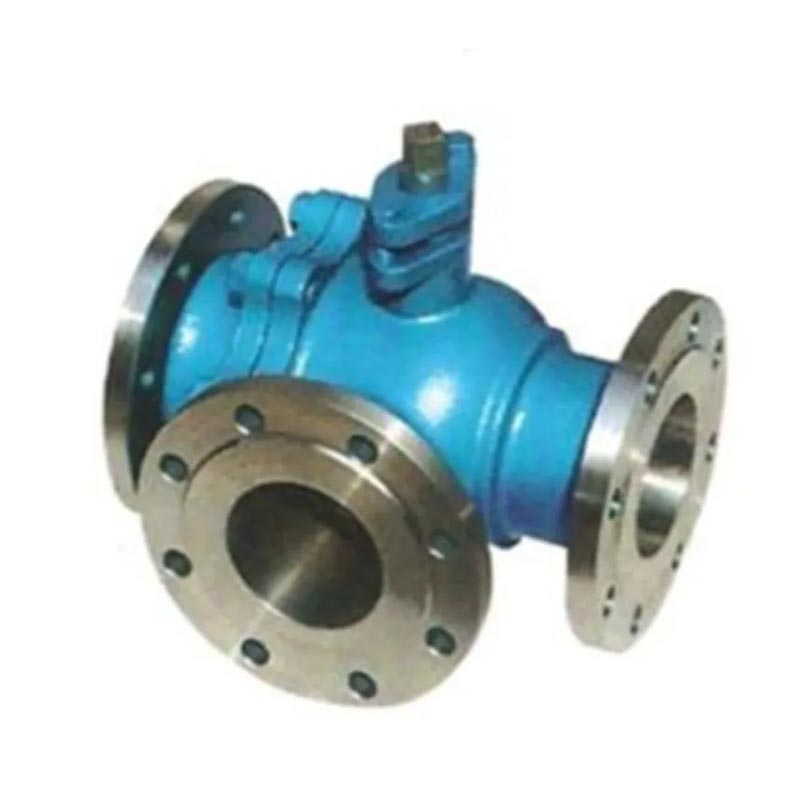

Joepai hoogwaardige koolstofstaal flens drieweg kogelventiel (WCB -materiaal) is ontworpen voor industriële systemen die meerdere kanaalschakeling vereisen of fuserende functies. Het ondersteunt T-vormige of L-vormige kanaalstructuren en kan de stroomrichting en stroomsnelheid van media flexibel regelen. Het product Volg verschillende drukniveaus van PN16 tot PN40 en maakt gebruik van standaardflenzen voor verbinding. Het wordt veel gebruikt in aardolie, chemische, watervoorziening, vermogen en procespijpleidingen om efficiënte vloeistofschakeling en systeem te bereiken Integratie.

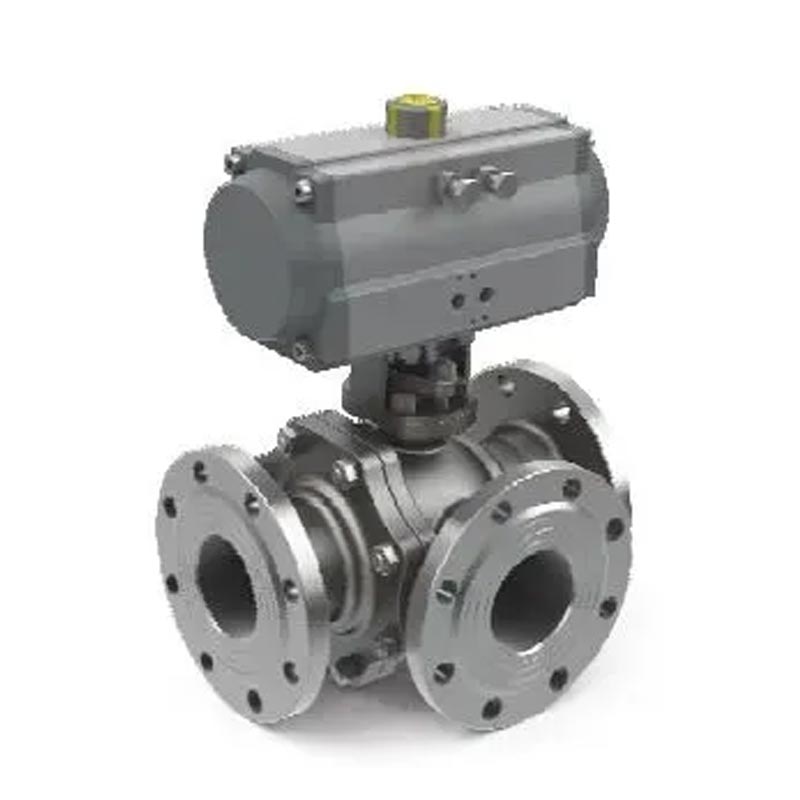

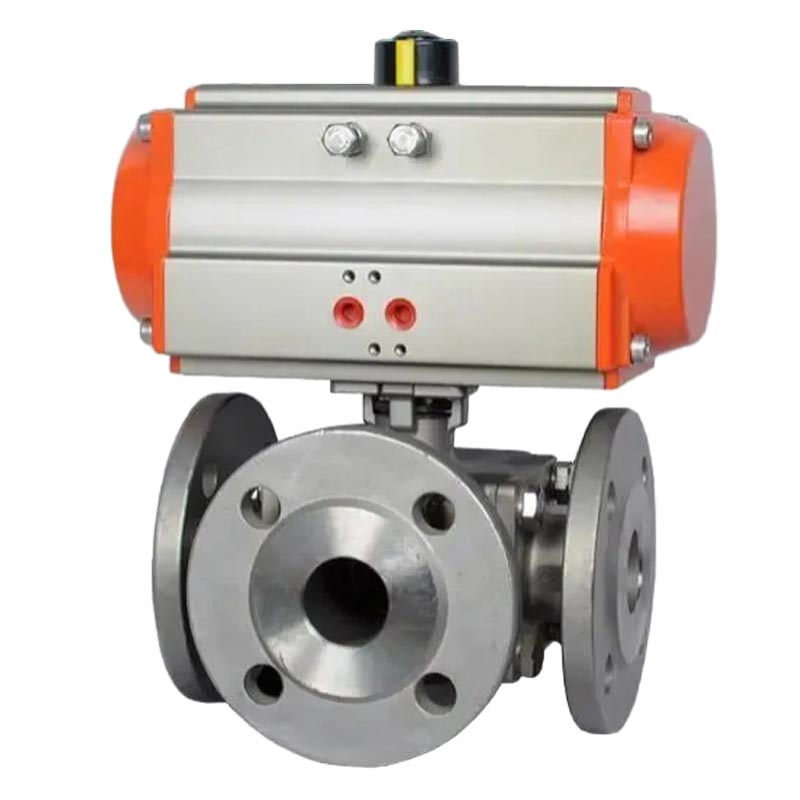

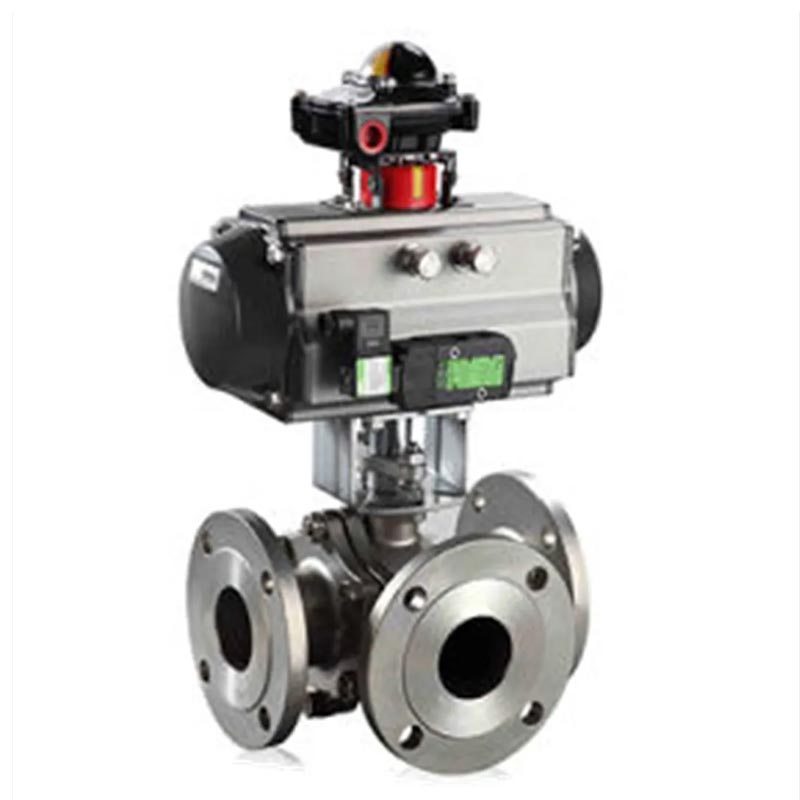

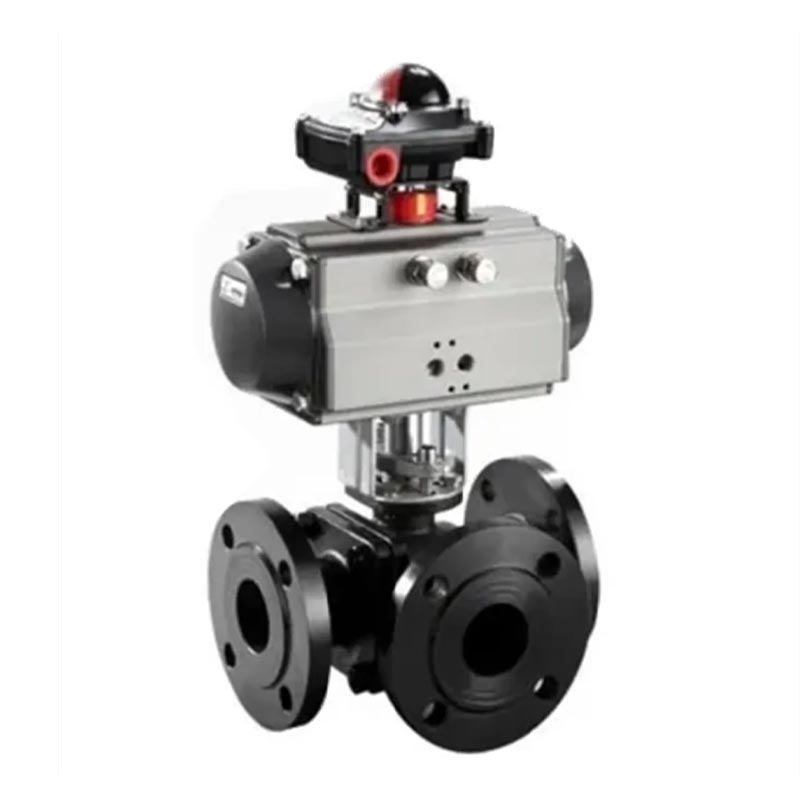

Koolstofstaal flens op drieweg kogelventiel met pneumatisch
Actuator
1. Materiaal Koolstofstaal/SS304/316/304L/316L (WCB/CF8/CF8M/CF3/CF3M)
2. Maat 1/2 '' ~ 8 '' (Dn15 ~ Dn200)
3.Certificeer ISO9001
4. Poort verminderde poort
5. Werkdruk 150lb/PN16
6. Verbinding eindigt rf flens
7. Werkende temp. -20 ~ 300ºC
8. Geschikt medium water, aardgas, olie en wat corrosieve vloeistof
9. SEAL PTFE, RPTFE, PPL
10. Vergrendelingsoptie
11. Inspectie en testen volgens API598
Anderen produceren we ook flenskogelventiel, poortventiel, bolklep, check
Klep, vuurkraan, boosterventiel, volledig gelaste kogelventiel & y
Zeef., Enz.
| Formulier | Type T, l Drie Way Ball Valve |
| Binnen nominale diameter DN (mm) | DN15-DN300 |
| Nominale druk | 1.6 2.5 4.0 Product |
| Vloeistofbereik | Lucht, water, gas, olie en Petrochemische producten corrosief medium |
| Werktemperatuur | Harde afdichting: -40 --300 Zachte afdichting: -40 ---180 |
| Morsen | 0 voldoen aan ANSIB16.104 Standard |
| Hoofdmateriaal | Kleplichaam: WCB 304 316 316L Spool: 304 316 316L |
| Stoelvorm | Roestvrij staal beweegbare harde afdichting, PTFE zachte afdichting |
| Oppervlakvoorbereiding | Polijsten |
| Afmetingen | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Maat | in | 2 | 2 1/2 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | 16 |
| mm | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L/L1 (RF/BW) | in | 17.75 | 20.00 | 22.75 | 26.5 | 36.00 | 40.25 | 50.00 | 56.00 | / | / |
| mm | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | / | / | |
| L2 (RTJ) | in | 17.88 | 21.25 | 23.00 | 26.88 | 36.50 | 40.88 | 50.88 | 56.88 | / | / |
| mm | 454 | 540 | 584 | 683 | 927 | 1038 | 1292 | 1445 | / | / | |
| H | in | 7.50 | 9.00 | 11.00 | 14.12 | 15.75 | 18.88 | 20.50 | 26.38 | / | / |
| mm | 190 | 230 | 280 | 360 | 400 | 480 | 520 | 670 | / | / | |
| W | in | 24 | 32 | 32 | 32 | 32 | 40 | 40 | 40 | / | / |
| mm | 600 | 800 | 800 | 800 | 800 | 1000 | 1000 | 1000 | / | / | |
| WT (kg) | RF/RTJ | 68 | 95 | 120 | 185 | 675 | 1100 | 1650 | 2300 | / | / |
| BW | 54 | 74 | 91 | 122 | 555 | 918 | 1355 | 2950 | / | / | |
1. Laat een positie achter voor de klephandgreep om te roteren.
2. Kan niet worden gebruikt voor het smoor.
Kogelkleppen met transmissiemechanismen moeten rechtop worden geïnstalleerd.
Het werkende principe van een kogelventiel met een koolstofstaal is door de klep te roteren om deze open of dicht te maken. Kogelklepschakelaars zijn lichtgewicht, klein van formaat, kunnen worden gemaakt in grote diameters, betrouwbaar in afdichting, eenvoudig in structuur, gemakkelijk te onderhouden, en het afdichtingsoppervlak en het bolvormige oppervlak bevinden zich vaak in een gesloten toestand, die niet gemakkelijk door media wordt geërodeerd. Ze worden op grote schaal gebruikt in verschillende industrieën.
Driewegballenkleppen worden voornamelijk gebruikt in pijpleidingen om de stroomrichting van de media af te snijden, te verspreiden en te veranderen.
Three Way Ball -klep is een relatief nieuw type kogelventiel, dat enkele unieke voordelen heeft in de structuur, zoals wrijvingsloze opening en sluiting, lage afdichtingskleding en klein openings- en slotkoppel. Dit kan de specificaties van de bijbehorende actuator verminderen.
Uitgerust met een Multi Turn Electric Actuator, kan het aanpassing en strak snijden van het medium bereiken. Op grote schaal van toepassing op werkomstandigheden zoals aardolie, chemische, stedelijke watervoorziening en drainage die een strikte afsluiting vereisen.
