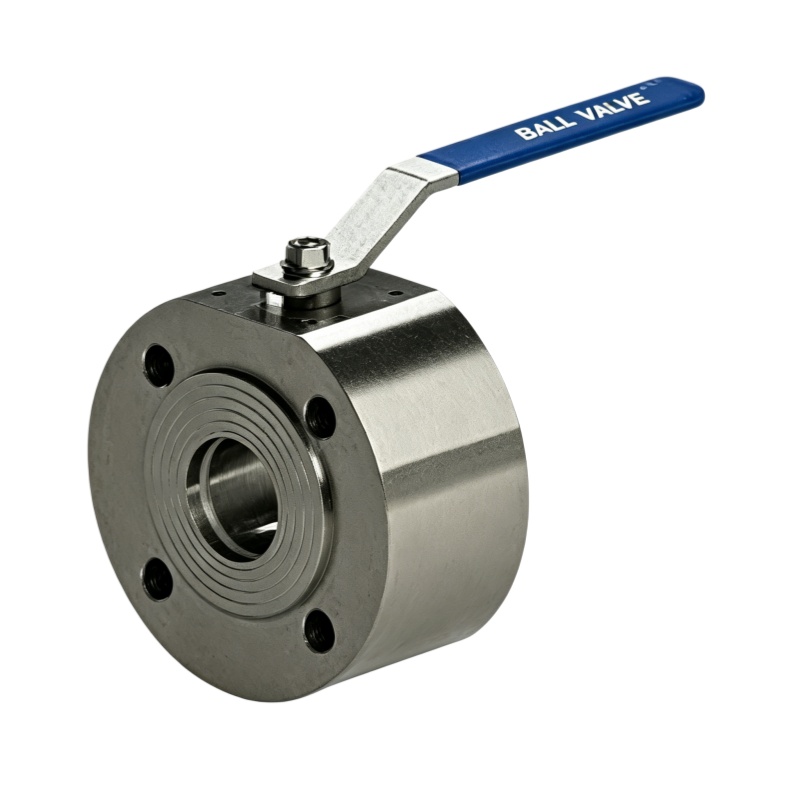

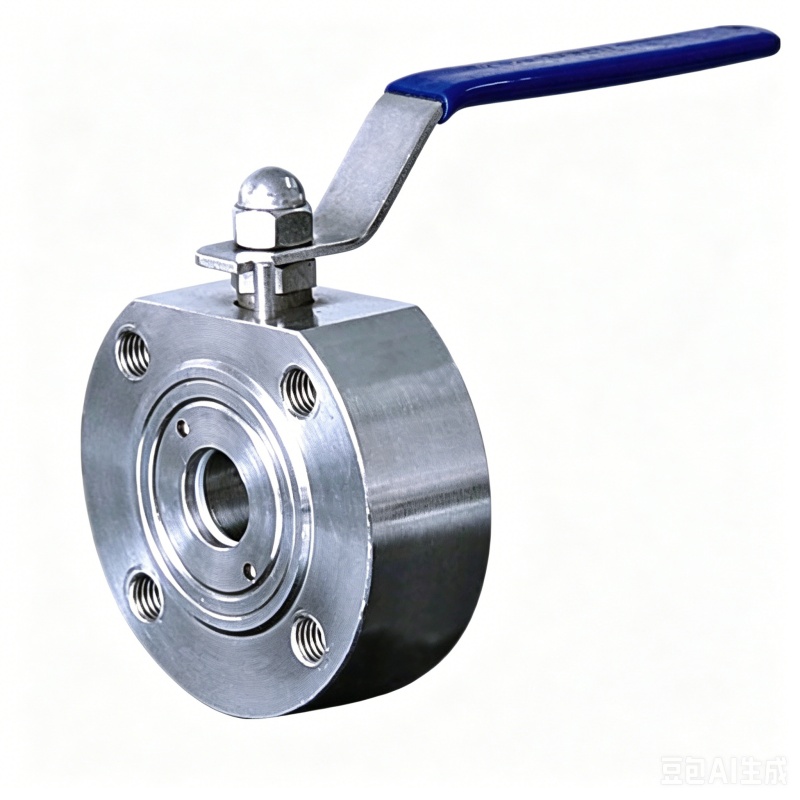

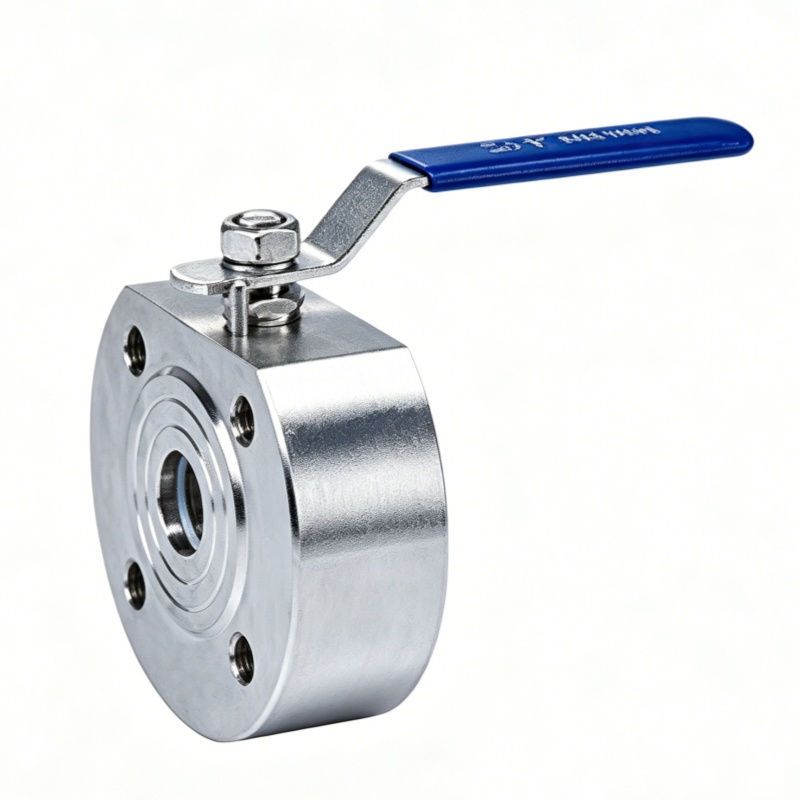

De JOEPAI duurzame hogedrukmonoblokkogelkranen zijn speciaal ontworpen voor nauwkeurige stroomregeling van vloeistoffen en gassen. Een geperforeerde kogel in de klep draait om de stroom te starten of te stoppen. De bediening kan handmatig via een hendel of automatisch via een actuator plaatsvinden. De robuuste roestvrijstalen behuizing biedt uitstekende weerstand tegen corrosie en slijtage, waardoor langdurige prestaties met minimaal onderhoud worden gegarandeerd. De klep bevat een bolvormige kogel met een centraal gat, die via een steel wordt rondgedraaid. Wanneer het gat evenwijdig aan de pijpleiding is uitgelijnd, komt er stroming vrij; wanneer deze loodrecht staat, wordt de stroom volledig gestopt. Deze rotatie kan handmatig of met een automatische actuator worden uitgevoerd. Het ontwerp zorgt voor een zeer integriteitsafdichting tussen de kogel en de zitting, waardoor een veilige werking wordt gegarandeerd, zelfs bij plotselinge drukveranderingen.

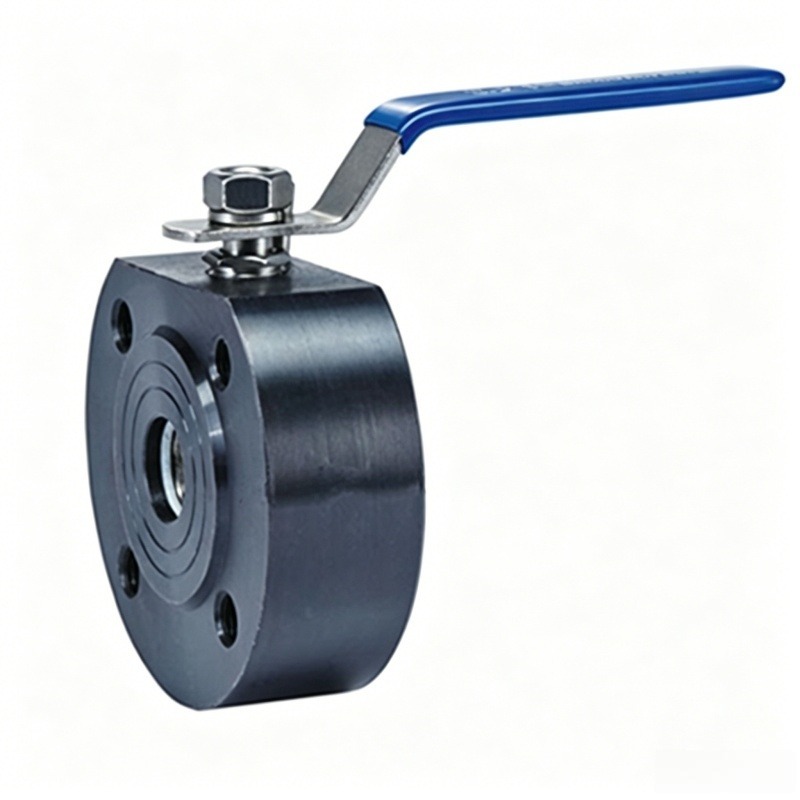

Hoofdmateriaal: gesmeed koolstofstaal (A105/LF2)
Geïntegreerd lichaam met sproeibalk
Installeer het uiteinde van de klemflens tussen ANSI/DIN/JIS-flenzen
PTFE/RPTFE/PPL (optioneel)
Drukclassificatie PN16~PN40
Temperatuurbereik: - 29 °C tot +250 °C
Lichtgewicht en ruimtebesparend
API 598/EN 12266-1
Maatwerk: Zorg voor opening, handvatontwerp of actuatorinstallatie
volgens vereisten
JOEPAI Valve is een gesmeed staal 1PC Wafer flens kogelkraan zoals hogedruk monoblock kogelkranen fabrikant met hoofdzetel in Wenzhou, China, ontwikkeld vanuit de Jingyue Valve Factory, opgericht in 2003. Met ISO 9001, CE, en KC-certificeringen combineert onze fabriek CNC-bewerking met 3D-ontwerp (UG/CAD), en volledige druk-/chemische tests om maatwerk te leveren engineering flow control-oplossingen voor klanten in Europa, Zuid-Korea, Australië, Zuidoost-Azië en het Midden-Oosten. JOEPAI is uw vertrouwde partner in industriële pijplijnprojecten

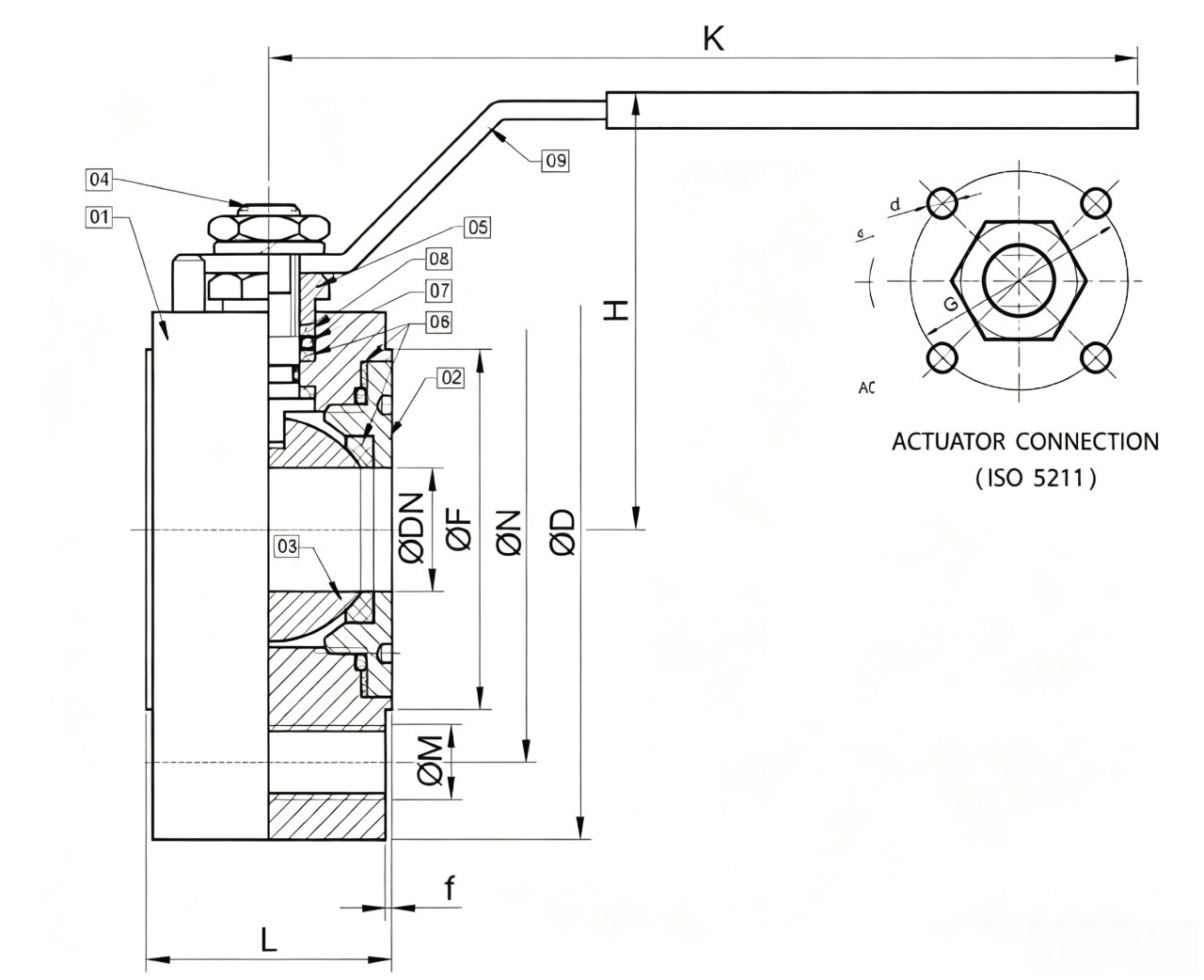

| Nee. | Onderdeelnaam | Materiaal |
| 1 | Lichaam | A105/ANSI304/ANSI316 |
| 2 | Kap | A105/ANSI304/ANSI316 |
| 3 | Bal | ANSI304/ANSI316 |
| 4 | Stang | ANSI304/ANSI316 |
| 5 | Drukstop | SS304/SS316 |
| 6 | Strakheidselementen | PTFE |
| 7 | O-ring | VITON |
| 8 | Stamring | SS304/SS316 |
| 9 | Hendel | SS/SUS304 |
Parameter(specificatie)| MAAT |
|
|
|
|
|
|
PN16 |
PN40 |
|
|
|||||
| NPS | DN | L | K | H | ØD |
ØDN |
f | OP |
ØM |
VAN |
OP |
ØM |
VAN |
G | d |
| 1/2" | 15 | 38 | 155 | 80 | 87 | 15 | 2 | 65 | M12x4 |
45 | 65 | M12x4 |
45 | 36 | M5 |
| 3/4" | 20 | 40 | 155 | 90 | 97 | 20 | 2 | 75 | M12x4 |
58 | 75 | M12x4 |
58 | 36 | M5 |
| 1" | 25 | 45 | 175 | 100 | 107 | 25 | 2 | 85 | M12x4 |
68 | 85 | M12x4 |
68 | 42 | M5 |
| 11/4" | 32 | 58 | 175 | 110 | 135 | 32 | 2 | 100 | M16x4 |
78 | 100 | M16x4 |
78 | 42 | M5 |
| 11/2" | 40 | 65 | 240 | 120 | 145 | 40 | 3 | 110 | M16x4 |
88 | 110 | M16x4 |
88 | 50 | M6 |
| 2" | 50 | 82 | 240 | 130 | 165 | 50 | 3 | 125 | M16x4 |
102 | 125 | M16x4 |
102 | 50 | M6 |
| 21/2" | 65 | 103 | 300 | 140 | 177 | 65 | 3 | 145 | M16x4 |
122 | 145 | M16x8 |
122 | 70 | M8 |
| 3" | 80 | 120 | 400 | 150 | 197 | 80 | 3 | 160 | M16x8 |
138 | 160 | M16x8 |
138 | 70 | M8 |
| 4" | 100 | 140 | 400 | 165 | 230 | 100 | 3 | 180 | M16x8 |
162 | 190 | M20x8 |
162 | 102 | M10 |
| 5" | 125 | 200 | 610 | 240 | 248 | 125 | 3 | 210 | M16x8 |
188 | 220 | M20x8 |
188 | 102 | M10 |
| 6" | 150 | 235 | 610 | 260 | 298 | 150 | 3 | 240 | M20x8 |
212 | 250 | M22x8 |
218 | 125 | M12 |
| 8" | 200 | 310 | 850 | 310 | 398 | 200 | 3 | 295 | M20x12 |
268 | 320 | M27x12 |
285 | 125 | M12 |
