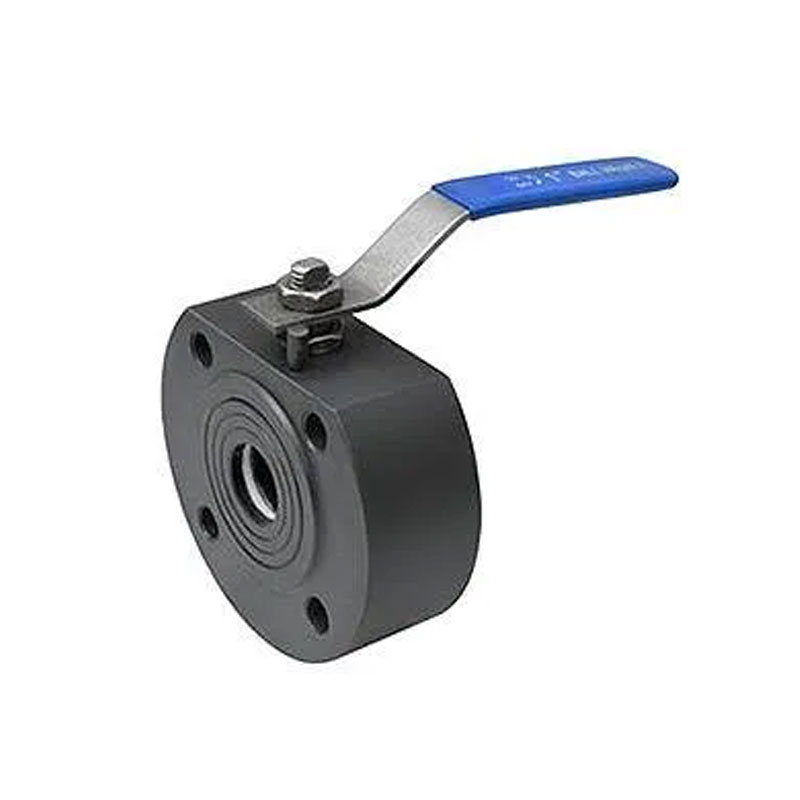

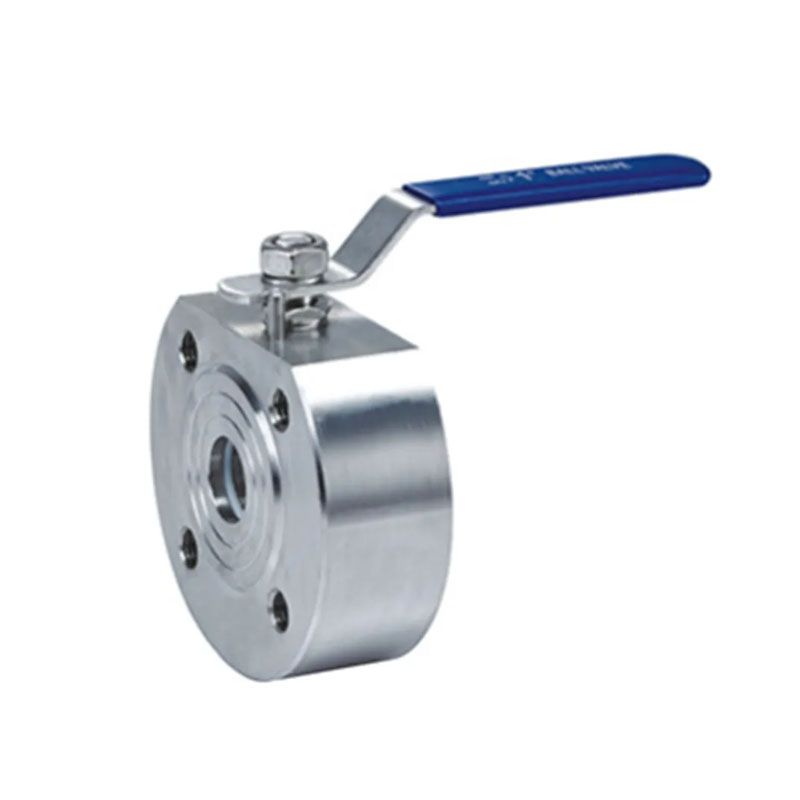

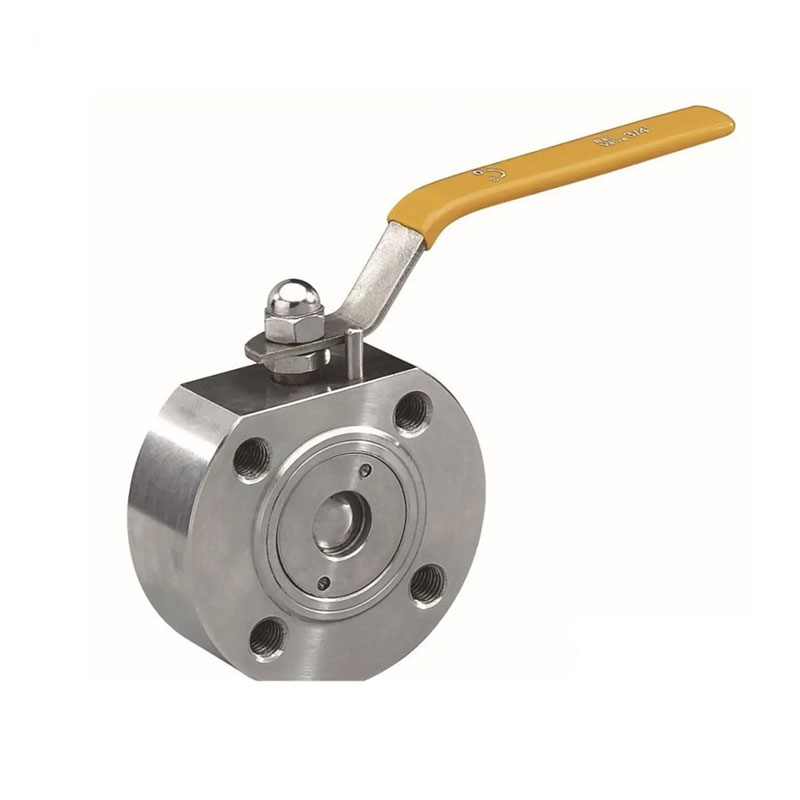

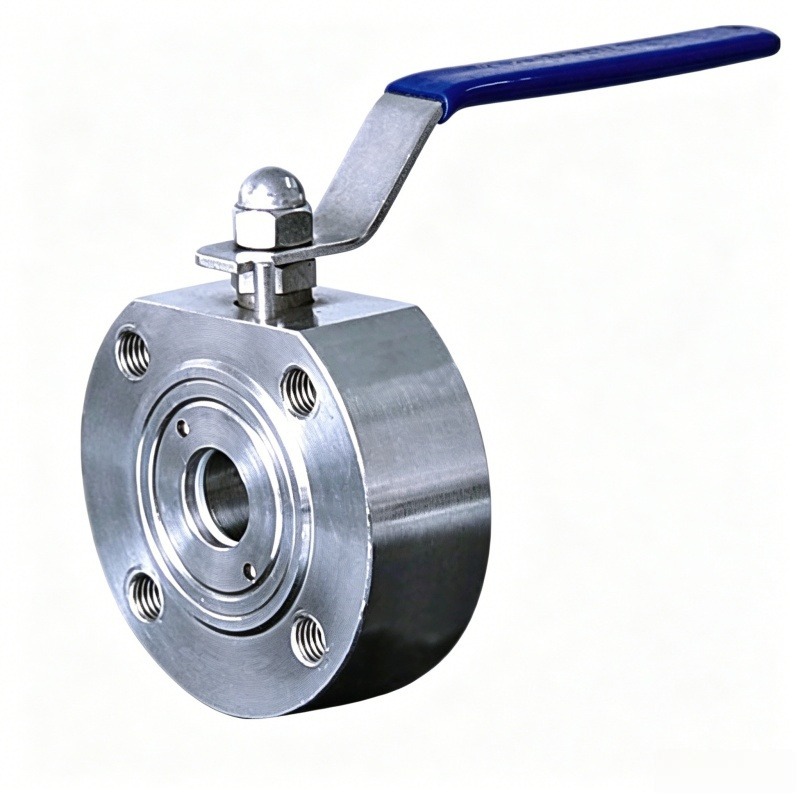

Het JOEPAI duurzame gesmeed staal 1PC Wafer Flanged Ball Valve-product heeft vele kenmerken zoals compacte structuur, prachtige uitstraling, intelligente bediening, uitstekende prestaties, goede kwaliteit en eenvoudig gebruik. Gesmeed staal 1PC Wafer flenskogelkraan is een handmatig bediende kogelkraan met een draaihoek van 90°. Het heeft uitstekende afdichtingsprestaties, hoge doorstroming capaciteit, lage stromingsweerstandscoëfficiënt, eenvoudige structuur, gemakkelijk onderhoud en een lange levensduur. Meestal worden kogelkranen uit één stuk gebruikt in toepassingen met strenge afdichtingseisen. Naast het controleren gas-, vloeistof- en stoommedia, ze zijn ook geschikt voor het controleren van rioolwater en media die vezelige onzuiverheden bevatten.

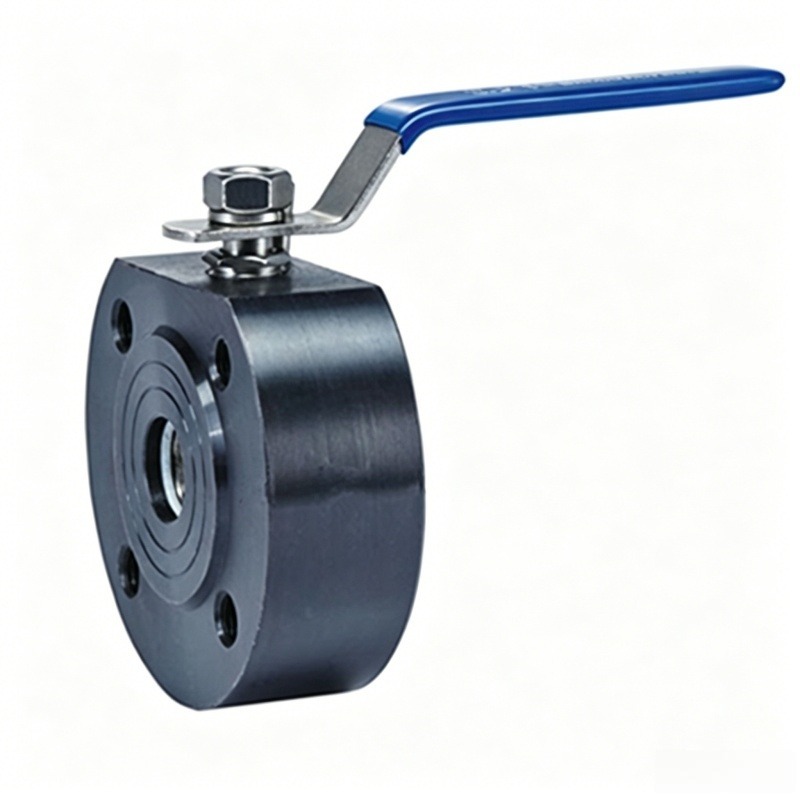

Hoofdmateriaal: gesmeed koolstofstaal (A105/LF2)
Geïntegreerd lichaam met sproeibalk
Installeer het uiteinde van de klemflens tussen ANSI/DIN/JIS-flenzen
PTFE/RPTFE/metalen klepzitting (optioneel)
Tot 2500 PSI (PN100)
Temperatuurbereik: - 29 °C tot +250 °C
Lichtgewicht en ruimtebesparend
API 598/EN 12266-1
Maatwerk: Zorg voor opening, handvatontwerp of actuatorinstallatie
volgens vereisten
JOEPAI Valve is een fabrikant van gesmeed staal 1PC waferflens kogelkranen met hoofdzetel in Wenzhou, China, ontwikkeld vanuit de Jingyue Valve Factory, opgericht in 2003. Met ISO 9001, CE, en KC-certificeringen combineert onze fabriek CNC-bewerking met 3D-ontwerp (UG/CAD), en volledige druk-/chemische tests om maatwerk te leveren engineering flow control-oplossingen voor klanten in Europa, Zuid-Korea, Australië, Zuidoost-Azië en het Midden-Oosten. JOEPAI is uw vertrouwde partner in industriële pijplijnprojecten
| Nee. | Onderdeelnaam | Materiaal |
| 1 | Lichaam | SS/SUS304 |
| 2 | Kap | SS/SUS304 |
| 3 | Zitplaats | PTFE |
| 4 | Bal | SS304/SS316 |
| 5 | Stang | SS304/SS316 |
| 6 | Pakking | PTFE |
| 7 | O-ring | VITON |
| 8 | Verpakking | PTFE |
| 9 | Klier | SS/SUS304 |
| 10 | Stammoer | SS/SUS304 |
| 11 | Hendel | SS |
| 12 | Stoppen | SS/SUS304 |

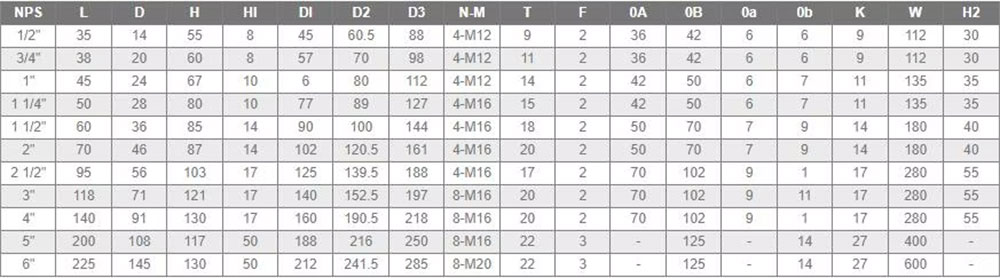

| NPS | L (mm) | D (mm) | H (mm) | HOOG (mm) | DI (mm) | D2 (mm) | D3 (mm) | N-M | T (mm) | F (mm) | OA (mm) | OB (mm) | 0a (mm) | 0b (mm) | K (mm) | B (mm) | H2 (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 35 | 14 | 55 | 8 | 45 | 60.5 | 88 | 4-M12 | 9 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 3/4" | 38 | 20 | 60 | 8 | 57 | 70 | 98 | 4-M12 | 11 | 2 | 36 | 42 | 6 | 6 | 9 | 112 | 30 |
| 1" | 45 | 24 | 67 | 10 | 6 | 80 | 112 | 4-M12 | 14 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/4" | 50 | 28 | 80 | 10 | 77 | 89 | 127 | 4-M16 | 15 | 2 | 42 | 50 | 6 | 7 | 11 | 135 | 35 |
| 1 1/2" | 60 | 36 | 85 | 14 | 90 | 100 | 144 | 4-M16 | 18 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2" | 70 | 46 | 87 | 14 | 102 | 120.5 | 161 | 4-M16 | 20 | 2 | 50 | 70 | 7 | 9 | 14 | 180 | 40 |
| 2 1/2" | 95 | 56 | 103 | 17 | 125 | 139.5 | 188 | 4-M16 | 17 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 3" | 118 | 71 | 121 | 17 | 140 | 152.5 | 197 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 4" | 140 | 91 | 130 | 17 | 160 | 190.5 | 218 | 8-M16 | 20 | 2 | 70 | 102 | 9 | 11 | 17 | 280 | 55 |
| 5" | 200 | 108 | 117 | 50 | 188 | 216 | 250 | 8-M16 | 22 | 3 | - | 125 | - | 14 | 27 | 400 | - |
| 6" | 225 | 145 | 130 | 50 | 212 | 241.5 | 285 | 8-M20 | 22 | 3 | - | 125 | - | 14 | 27 | 600 | - |
