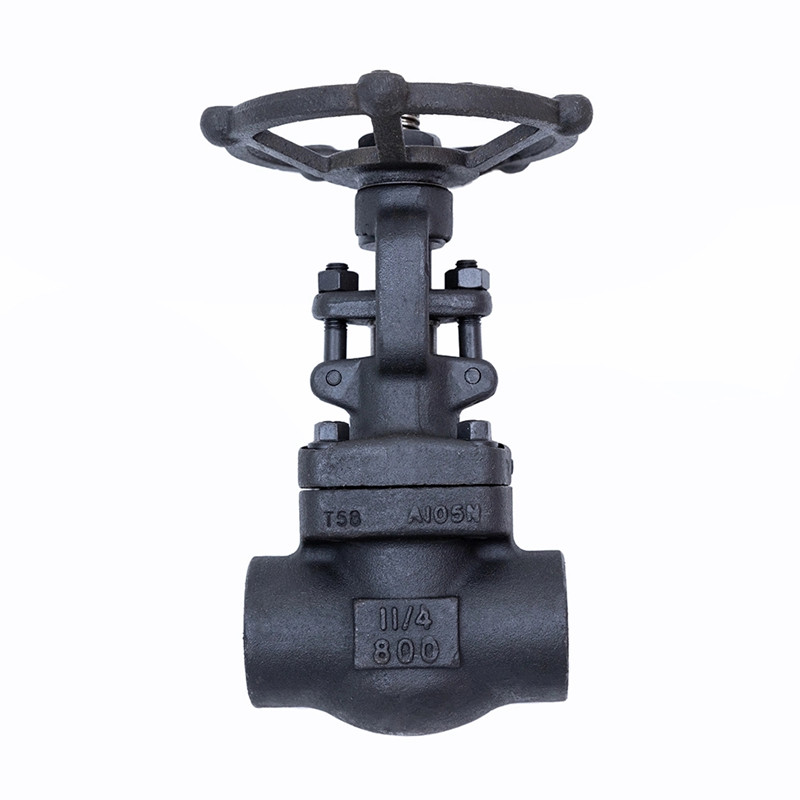

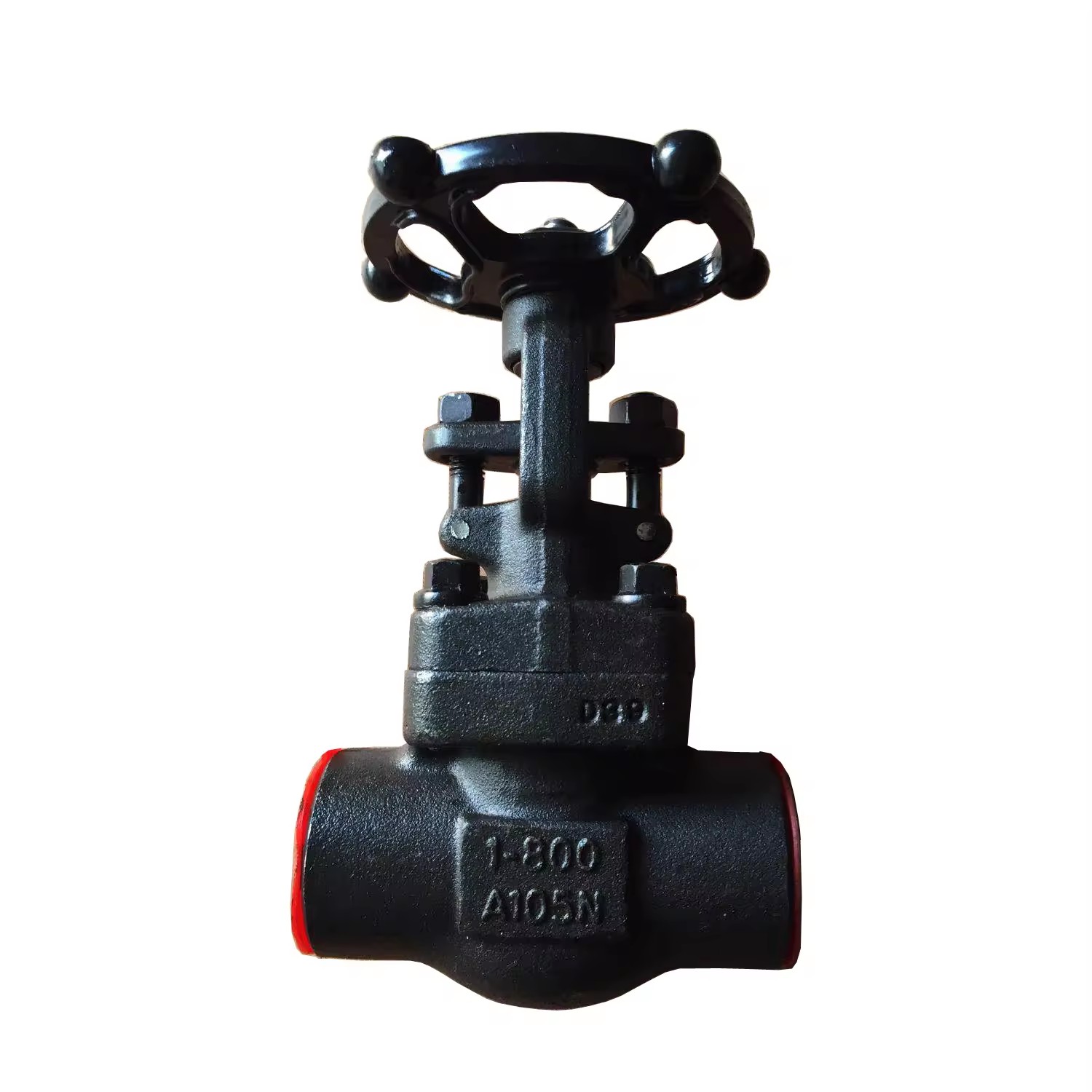

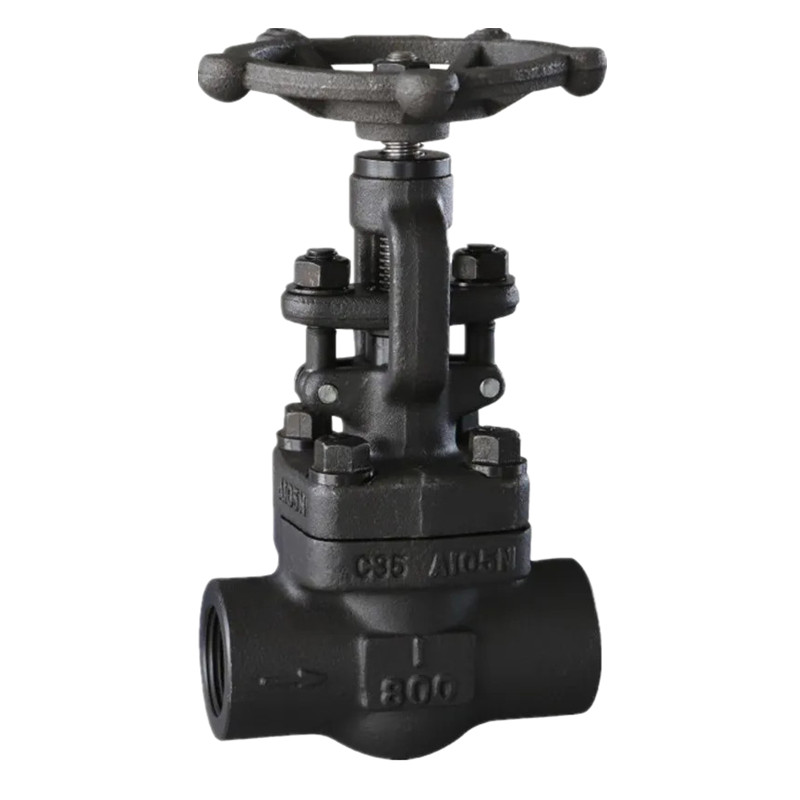

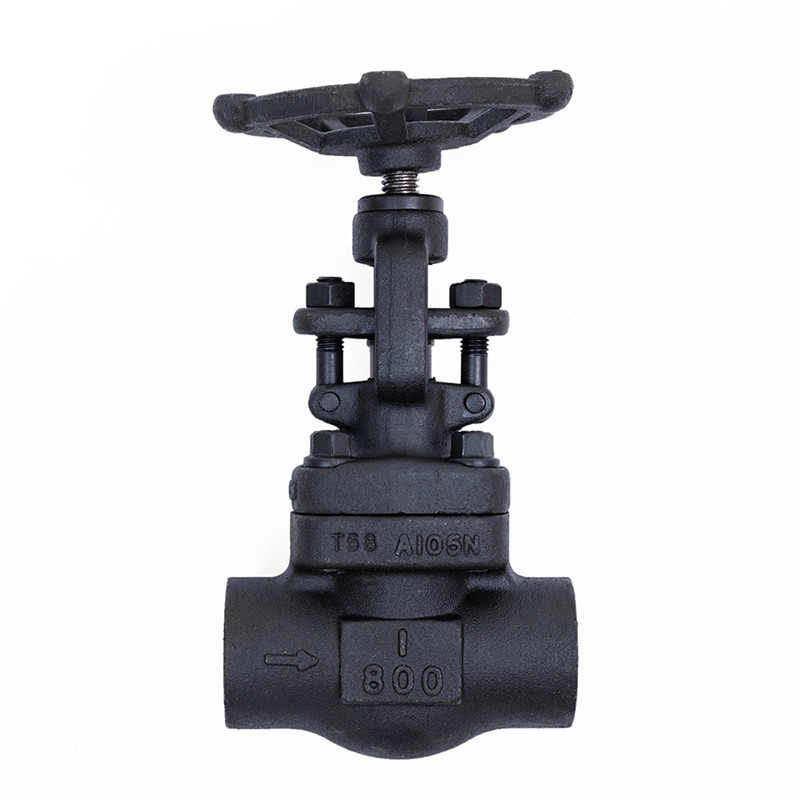

Gesmede schuifafsluiter 800LBS

JOEPAI heeft de hoogwaardige Forged Gate Valve 800LBS ontwikkeld en geproduceerd. Afhankelijk van de drukvereisten kan het midden van het kleplichaam worden gekozen uit drie structuren: boutverbinding, middenlassen en zelfspannende druk; De middelste flens is voorzien van afdichtingspakkingen gemaakt van koolstofstaal, roestvrij staal, flexibel grafiet, metalen ringpakking en andere materialen; Goedkeuring van handwieltransmissie, elektrische transmissie, tandwieloverbrenging en tandwieloverbrenging; De klep heeft een bovenste afdichtingsstructuur om te helpen bij het afdichten; De klepzitting heeft structurele kenmerken zoals een gesmede klepzitting, een roestvrijstalen klepzitting en een afdichtingsoppervlak van een gelaste legering. Gesmeed stalen schuifafsluiter is een van de meest gebruikte afsluiters, voornamelijk gebruikt om het medium in pijpleidingen aan te sluiten of af te sluiten; Schuifafsluiters zijn geschikt voor een breed scala aan druk, temperatuur en diameter, vooral voor pijpleidingen met een gemiddelde en grote diameter.

Technische parameters

1. Nominale diameter: NPS1/2 "~2” (DN15~DN50)
2. Nominale druk: klasse 800LBS
3. Ontwerp en productie: ASME/ANSI B16.34; API602;
4. Inspectie en testen: API 598 of GB/T 13927

5. Beëindigt de verbinding

1) SW-afmeting: ASME/ANSI B16.11; JB/T1761

2) BW-afmeting: ASME B16.25

3) Geschroefde afmeting: ASME/ANSI B1.201(NPT); GB/T7306-87(RC)

6. Structuurkenmerk: B.B. of W.B; OS&Y

7. Materiaal afdichtingsaccessoires: volgens "bestelgids"

8. Materiaal behuizing: A105; LF2; F11; F22; F304; F316; F304L; F316L

Producteigenschappen

De Forged Gate Valve 800LBS ontwikkeld en geproduceerd door Joepai is gemakkelijk te onderhouden, met een eenvoudige structuur en gemakkelijke demontage en vervanging; De productstructuur van gesmeed stalen schuifafsluiter is eenvoudig, klein van formaat en licht van gewicht; Gesmede stalen schuifafsluiters hebben een lage vloeistofweerstand en hun weerstandscoëfficiënt is gelijk aan die van buizen van dezelfde lengte; Strakke en betrouwbare, momenteel elektrisch gesmede stalen schuifafsluiters hebben goede afdichtingsprestaties en worden veel gebruikt in vacuümsystemen.

Gesmede schuifafsluiter 800LBS heeft een lage stromingsweerstand. Het interne mediumkanaal van het kleplichaam is rechtdoor en het medium stroomt in een rechte lijn met een lage stromingsweerstand. Het is gemakkelijker om te openen en te sluiten. Vergeleken met klepafsluiters staat de bewegingsrichting van de schuif loodrecht op de richting van de mediumstroom, ongeacht of deze open of gesloten is. Hoge hoogte, lange openings- en sluitingstijd. De openings- en sluitslag van de poort is relatief groot en het neerlaten wordt uitgevoerd via de schroef. Het fenomeen waterslag is niet gemakkelijk te voorkomen. Het medium kan aan beide zijden in elke richting stromen, waardoor het eenvoudig te installeren is. De twee zijden van het schuifafsluiterkanaal zijn symmetrisch.

Belangrijkste afmetingen
