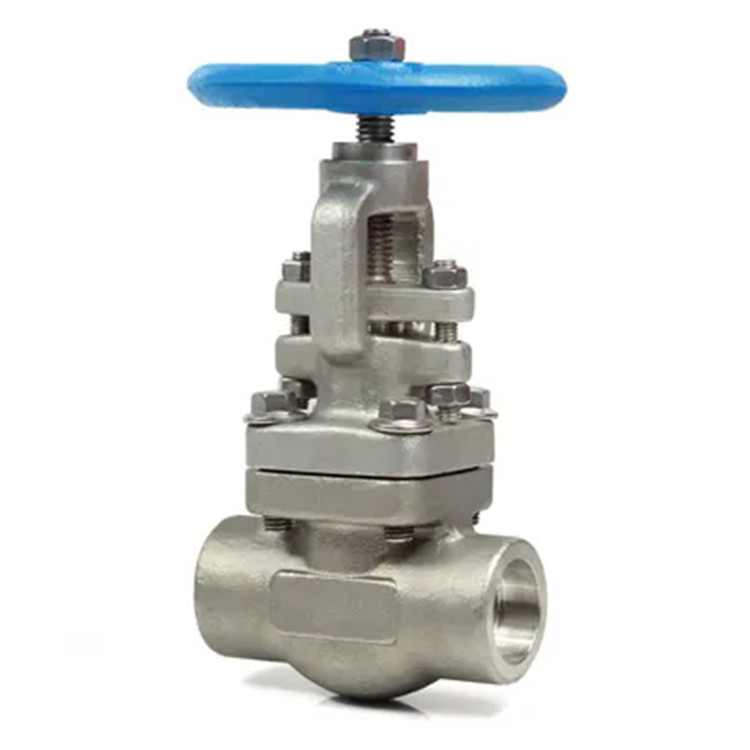

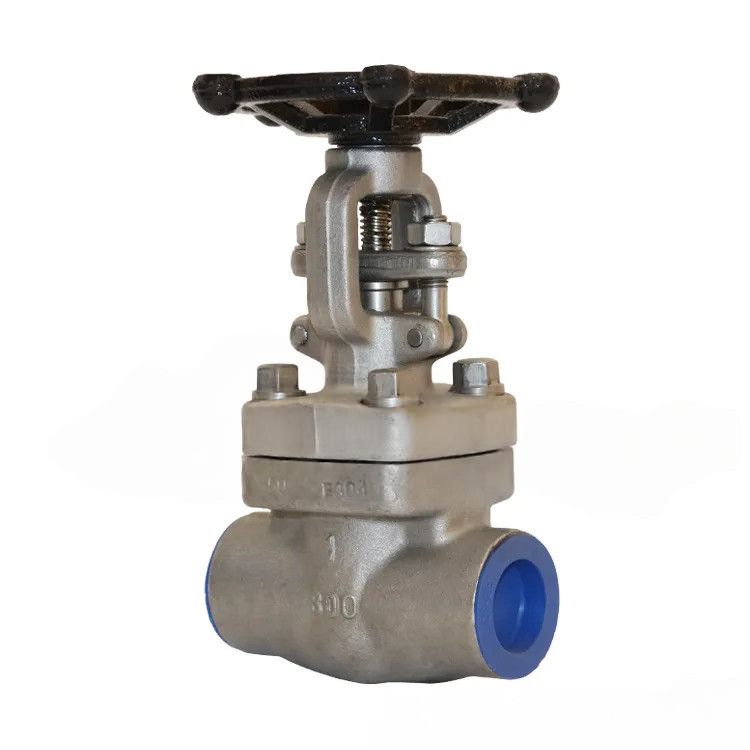

Roestvrijstalen hogedruk gesmede schuifafsluiter gemaakt in de Joepai-fabriek in China heeft een compacte structuur, redelijk ontwerp, goede klepstijfheid, glad kanaal, lage weerstandscoëfficiënt. Het afdichtingsoppervlak is gemaakt van roestvrij staal en een harde legering, met een lange levensduur. Het maakt gebruik van flexibele grafietverpakkingen, betrouwbare afdichting en eenvoudige en flexibele bediening. Toegepast op werkdruk 10,0 MPa ~ 25,0 MPa. Op de pijpleidingen van verschillende systemen in aardolie-, chemische, hydraulische en thermische energiecentrales met werktemperaturen variërend van -46 ℃ tot 425 ℃, omvatten de toepasselijke media salpeterzuur, azijnzuur, water, olie, gas en bepaalde corrosieve vloeistoffen.
① Voldoet aan de eisen van geavanceerde binnenlandse en internationale normen, met betrouwbare afdichting, uitstekende prestaties en een mooi uiterlijk.
② Het afdichtingspaar is geavanceerd en redelijk, en de afdichtingsoppervlakken van de poort en klepzitting zijn gemaakt van hardgelegeerd lassen met verschillende hardheden. De afdichtingscomponenten zijn betrouwbaar, hebben een hoge hardheid, zijn slijtvast, hittebestendig, corrosiebestendig, wrijvingsbestendig en hebben een lange levensduur.
③ De klepsteel heeft een compressie- en oppervlaktebehandeling ondergaan en vertoont een uitstekende corrosieweerstand, slijtvastheid en slijtvastheid.
④ Verschillende buisflensnormen en flensafdichtingsoppervlakken kunnen worden gebruikt om aan verschillende technische en gebruikersvereisten te voldoen.
Productmodel: Z61H
Maatbereik: 1/2"(DN15) tot 2"(DN 50)
Nominale druk: 800#/1500# voor geschroefde/mofuiteinden/stomplasuiteinden
Toepasbare media: water, olie, gas en bepaalde corrosieve vloeistoffen
Ontwerpnorm:BS 5352/API 602 /ASME B 16.34
Inspectie- en testnorm:BS EN ISO 12266 - 1 (BS 6755-l)/API 598/ISO 5208
Geschroefd uiteinde volgens ANSI B 1.20.1
Socket-lasuiteinde volgens ANSI B 16.11
Stijgende stam
Bediening: Handwiel
| NEE | NAAM | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304L | F316L | ||
| 1 | LICHAAM | A105 | A182 F22 | A182F 304L | A182 F316L |
| 2 | ZETEL | A276 420 | A276 304 | A276 304L | A276 316L |
| 3 | SCHIJF | A182F 430&410 | A182 F304 | A182F 304L | A182 F316L |
| 4 | STANG | A182 F6 | A182 F304 | A182F 304L | A182 F316L |
| 5 | PAKKING | 316+GRAFIET | 316+GRAFIET | ||
| 6 | MOTORKAP | A105 | A276 F304 | A276F 304L | A276 F316L |
| 7 | BOUT | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 8 | PIN | A276420 | A276 304 | ||
| 9 | PAKKINGKLEUR | A276410 | A182F 304L | A182F F316L | |
| 10 | BOUT | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 11 | PAKKINGKLEUR | A105 | A182 F11 | A182F 304L | A182F 316L |
| 12 | MOER | A194 2H | A194 4 | A194 8 | A194 8M |
| 13 | MOER | A276 420 | |||
| 14 | MOER | A194 2H | A194 4 | A194 8 | A194 8M |
| 15 | NAAMBORD | SS | |||
| 16 | HANDWIEL | A197 | |||
| 17 | PAKKING | A473431 | |||
| 18 | VERPAKKING | GRAFIET | PTFE | ||
| MEDIUM | WATER, OLIE, GAS | WATER, OLIE, GAS | WATER, OLIE, GAS | ||
| WERKTEMPERATUUR | -29ºC~425ºC | -29ºC~550ºC | -29ºC~200ºC | ||
| NPS | Verminderen | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | |
| Vol | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2" | ||
| L | 79 | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
| H(open) | 158 | 158 | 169 | 197 | 236 | 246 | 283 | 330 | |
| W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
