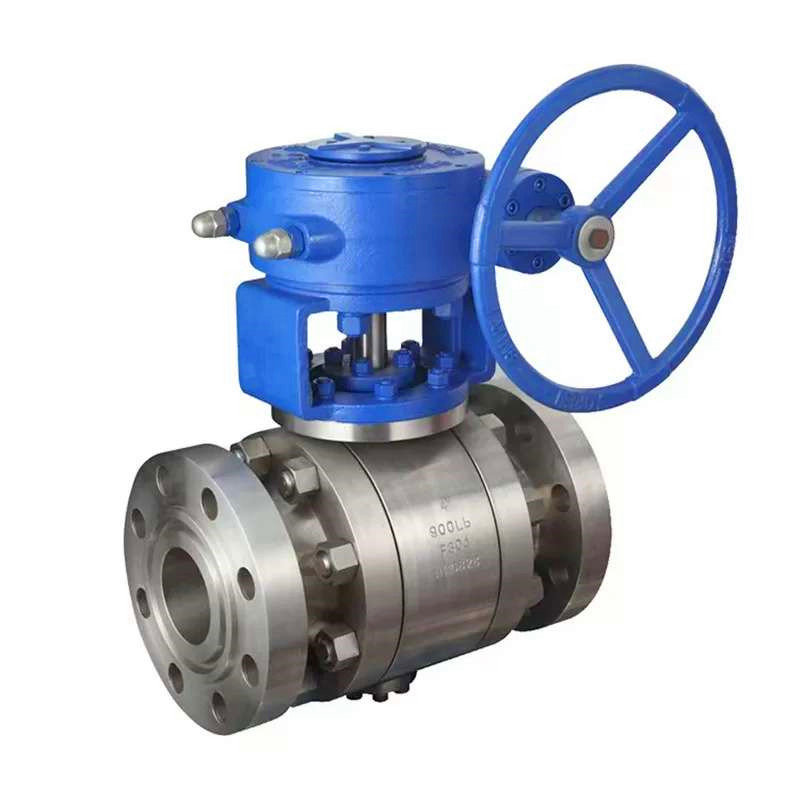

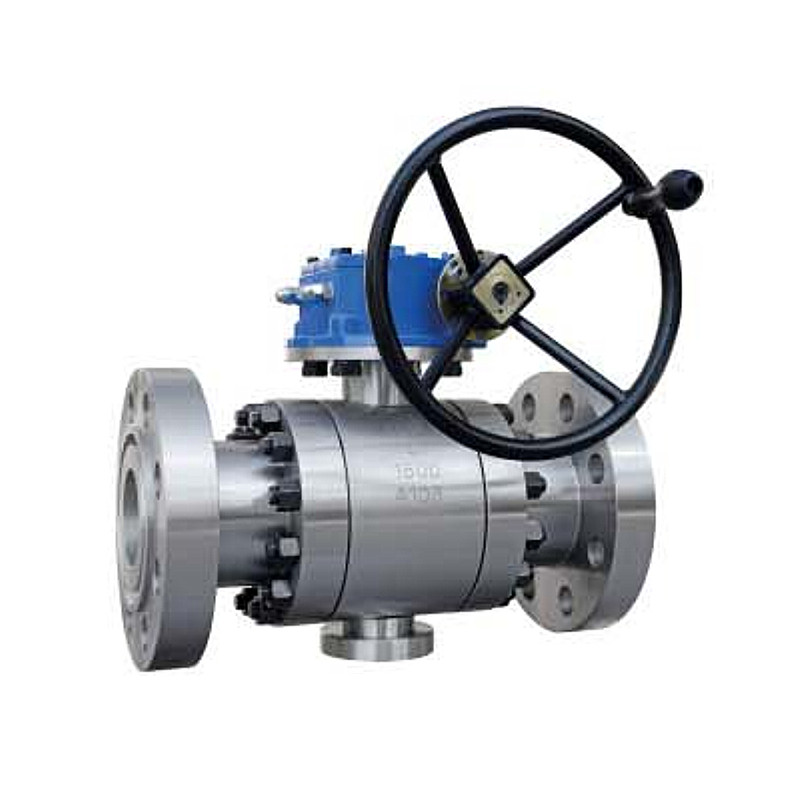

Gesmeed roestvrij staal 3-delige flens-tapkogelkranen

JOEPAI gesmeed roestvrij staal 3-delige flens-tapkogelkranen bestaan ​​uit drie componenten, wat demontage en onderhoud vergemakkelijkt. Interne onderdelen kunnen worden vervangen zonder de gehele pijpleiding te demonteren, waardoor de onderhoudstijd en -kosten aanzienlijk worden verminderd. Het kleplichaam is gemaakt van ASTM A182 F304 of F316L roestvrij staal, met een hoge sterkte en goede corrosieweerstand. In industriële toepassingen waarbij sprake is van zware omstandigheden zoals hoge druk, hoge temperaturen of corrosieve media, zijn gesmede roestvrijstalen kogelkranen vaak een betrouwbaardere keuze dan gegoten kleppen. In tegenstelling tot de meeste kogelkranen die gebruik maken van gietprocessen, verbeteren gesmede kleppen hun structurele sterkte en drukweerstand aanzienlijk door een unieke productiemethode. Kies een gesmede kogelkraan voor zware omstandigheden waarbij veiligheid, betrouwbaarheid en maximale sterkte niet onderhandelbaar zijn.

Producteigenschappen

• Materiaal van gesmeed staal: het kleplichaam, de kogel en de steel zijn allemaal gemaakt van hoogwaardig gesmeed roestvrij staal (F304, F316), verwerkt door middel van nauwkeurig smeden om gietfouten te elimineren, wat een hoge sterkte en goede corrosieweerstand garandeert.

• Ontwerp met volledige poort: Het ontwerp met volledige poort optimaliseert het vloeistofstroompad, vermindert het drukverlies en verbetert de efficiëntie van de stroomregeling.

• Kogelkranen met een op een tap gemonteerd (vast) kogelontwerp om ervoor te zorgen dat de kogel stabiel blijft tijdens bedrijf, waardoor slijtage aan afdichtingscomponenten wordt verminderd.

• Flensverbinding: keurt RF-flensverbindingen (Raised Face) goed die voldoen aan de ASME B16.5-normen, waardoor een betrouwbare en strakke installatie wordt gegarandeerd.

• Betrouwbare afdichtingsprestaties: De klepzitting maakt gebruik van PTFE-, PEEK- of metalen afdichtingsmaterialen om een ​​lekkagevrije afdichting onder hoge druk en hoge temperaturen te garanderen.

• Brandveilig ontwerp: Voldoet aan de API 607-brandveiligheidsnormen, waardoor de afdichtingsprestaties behouden blijven, zelfs in extreme omstandigheden zoals brand, om de veiligheid van het systeem te garanderen.

• Antistatisch en uitblaasbestendig stuurpenontwerp: Uitgerust met antistatische apparaten en uitblaasbestendige stuurpennen om de elektrische veiligheid en operationele stabiliteit te verbeteren.

• Meerdere bedieningsmodi: Optionele handmatige bediening of geautomatiseerde bediening zoals pneumatische, elektrische of hydraulische actuatoren om te voldoen aan de vereisten van verschillende toepassingsscenario's.

• Ontwerp met lage stromingsweerstand: De gladde interne stromingsdoorgang vermindert de stromingsweerstand, waardoor het energieverbruik effectief wordt verlaagd en de systeemefficiëntie wordt verbeterd.

Technische specificaties

• Nominale diameter: 2"~36" (DN50 tot DN900)

• Nominale druk: 600LB tot 2500LB

• Werktemperatuur: -29℃ tot 425℃

• Materiaal: gesmeed staal (A105,F304,F316)

• Afdichtingsmaterialen: PTFE, RPTFE, PEEK, metalen afdichtingen

• Flensaansluiting volgens ASME B16.5-norm

• Bedieningsmodi: handmatig, pneumatisch, elektrisch, hydraulisch (optioneel)

• Ontwerpnormen: API 608, ASME B16.34

• Teststandaard: API 598

Toepassingsgebieden

• Olie en gas: Gebruikt in hogedrukolie-/gastransmissiepijpleidingen, raffinaderijen en aardgasverwerkingsfaciliteiten.

• Chemische industrie: Geschikt voor het hanteren van corrosieve media zoals zuren, logen en zoutoplossingen.

• Energie-industrie: toegepast op koelwatersystemen en stoompijpleidingen in energiecentrales.

• Waterbehandeling en gemeentelijke watervoorziening: Zorgt voor veiligheid van de waterkwaliteit en een stabiele werking van het systeem.

• Offshore Engineering: Presteert uitstekend in zeewateromgevingen, geschikt voor vloeistofregelsystemen op offshore-platforms en schepen.

Materialen van de belangrijkste onderdelen

Lichaam en eindstuk:

Gesmeed koolstofstaal ASTM A 105;

Gesmeed roestvrij staal ASTM A 182 F 304 / F 304L;

Gesmeed roestvrij staal ASTM A 182 F 316 / F 316L;

Gelegeerd staal ASTM A 182 F 11 / F 22

Bal & Stam:

ASTM A 182 F304 / F316 (SS 304 / SS 316)

ASTM A 182 F304L / F316L (RVS 304L / RVS 316L)

Kogelzitting en lichaamsafdichting:

PTFE Virgin / 25% glasgevuld - GFT / koolstofgevuld - CFT

PEEK / Delrin / Grafoil - Grafietring

Wartelverpakking:

PTFE Virgin / 25% glasgevuld - GFT / koolstofgevuld - CFT

Grafoil - Grafietring

Stud & Moer:

ASTM A 193 GR. B7/A 194 GR. 2H

SS 304 / SS 316

Belangrijkste afmetingen

Klasse 600LB                                                                                                                                                                                                                                   Eenheid: mm

Klasse 900LB                                                                                                                                                                                                                                 Eenheid: mm
