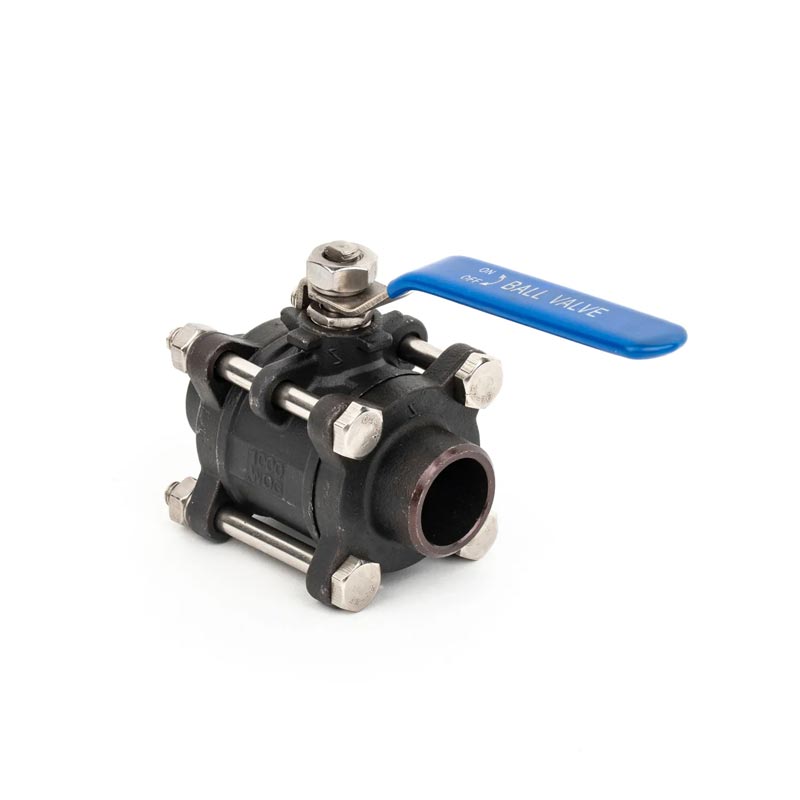

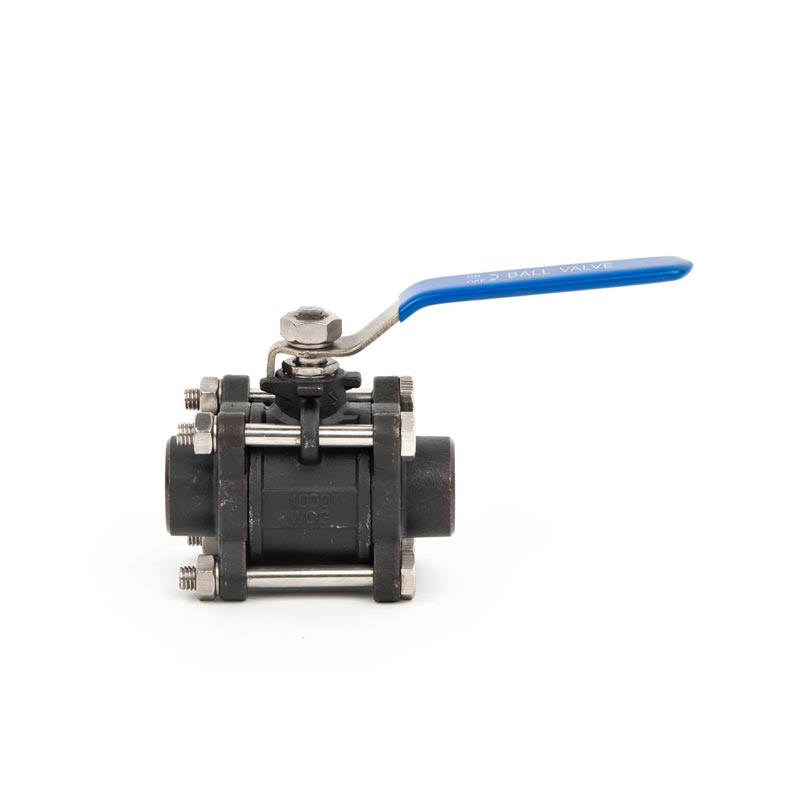

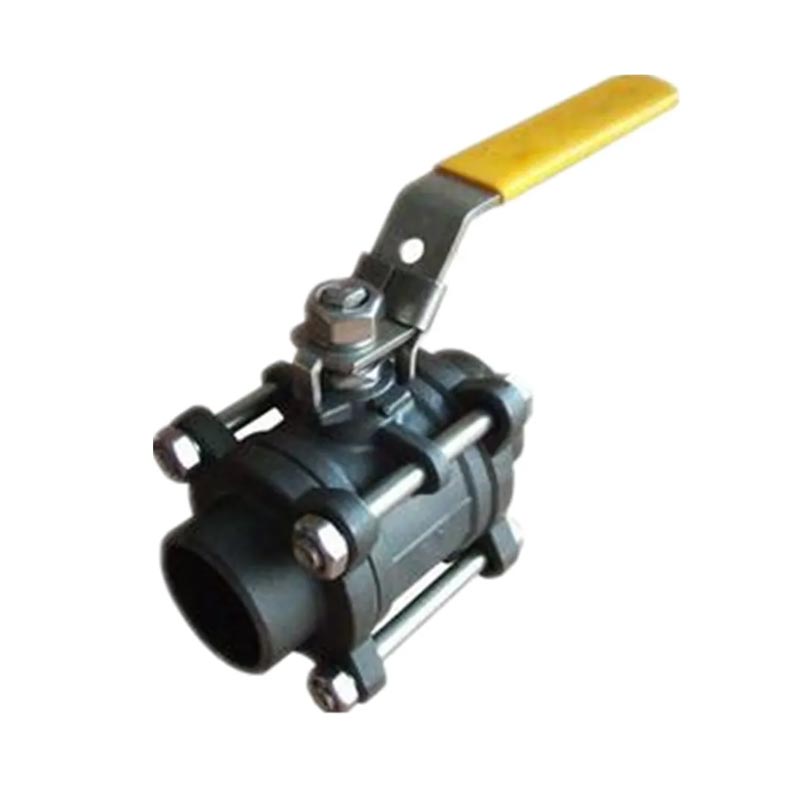

De Joepai Carbon Steel 3-PC gelaste uiteinden Ball Valve PN64 biedt superieur Prestaties voor hoge druktoepassingen, die duurzaam en betrouwbaar zijn Vloeistofcontrole in industrieën zoals olie en gas, chemische verwerking, kracht Generatie en waterbehandeling. Met zijn robuuste driedelige ontwerp, gelast eindigt en brandveilige constructie, deze klep is ontworpen om het meest te ontmoeten veeleisende vereisten. Kies Joepai voor toonaangevende kwaliteit, innovatie en ondersteuning.
Thread Standard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A
Max druk: 6,4 MPa
Temperatuurbereik: -20c ~ 232c
Geschikt medium: water, olie, lucht en wat corrosieve vloeistoffen
Blow-out Proof STEM/VOLLEDIGE PORT
Investeringsuitgietende lichaam
1000PSI (PN64) W.O.G
Materiaalstandaard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Dop | CF8M/CF8/WCB | 8 | STANG | SS316/SS304SS |
| 2 | Bout wasmachine | SS304/SS/SS316 | 9 | Stuwkracht | PTFE |
| 3 | Hexmoer | SS304/SS/SS316 | 10 | VERPAKKING | PTFE |
| 4 | BOUT | SS304/SS/SS316 | 11 | KLIER | SS304/SS |
| 5 | LICHAAM | CF8M/CF8/WCB | 12 | Lente wasmachine | SS304/SS |
| 6 | Stoelen | PTFE | 14 | Steelmoer | SS304/SS |
| 7 | BAL | SS316/SS304/SS | 15 | Blokkeer alleen terugtrekken | Ss |
| DN | G | D | L | W | H1 | H2 | E1 | E2 | Ra | RB |
| 6 | 1/4 " | 6 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 10 | 3/8 " | 10 | 60 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 15 | 1/2 " | 14 | 75 | 9 | 9 | 40 | R3 | R3 | 18 | 21 |
| 20 | 3/4 " | 19 | 80 | 9 | 9 | 45 | R3 | R3 | 18 | 21 |
| 25 | 1 " | 24 | 90 | 11 | 11 | 55 | R3 | R3.5 | 21 | 25 |
| 32 | 11/4 " | 32 | 110 | 11 | 11 | 60 | R3 | R3.5 | 21 | 25 |
| 40 | 11/2 " | 38 | 120 | 14 | 14 | 75 | R3.5 | R4.5 | 25 | 35 |
| 50 | 2 " | 50 | 140 | 14 | 14 | 83 | R3.5 | R4.5 | 25 | 35 |
| 65 | 21/2 " | 65 | 185 | 17 | 17 | 108 | R3.5 | R4.5 | 25 | 35 |
| 80 | 3 " | 80 | 205 | 17 | 17 | 116 | R4.5 | R5.5 | 35 | 51 |
| 100 | 4 " | 98 | 240 | 22 | 22 | 130 | R4.5 | R5.5 | 35 | 51 |
Om de richting van de pijplijn te begrijpen, de terreinpalferen langs de pijpleiding en de lengte van de pijpleiding te meten, is het noodzakelijk om vanaf het startpunt van de pijpleiding te beginnen en de hele stapel en extra stapels langs de middellijn in te stellen. Dit werk wordt centrumpaalmeting en -instelling genoemd. De regeling van koolstofstaal 3-pc gelaste uiteinden Ball Valve PN64 zorgt ervoor dat de pijpleiding beter wordt uitgevoerd.
We beginnen vanuit het startpunt en stellen een stapel elk geheel getal in volgens de voorschriften, die een hele stapel wordt genoemd. De afstand van de gehele stapel kan worden bepaald op basis van de golvingen en eigenschappen van het terrein. Wanneer het terrein enorm golven, is de afstand tussen de gehele stapel over het algemeen 20m en 30 m; Wanneer het terrein relatief vlak is, kan de afstand worden ingesteld op 50 m, maar de lengte mag niet groter zijn dan 50m. Na onze verwerking kan koolstofstaal 3-PC gelaste uiteinden kogelventiel PN64 de pijpleiding beter laten draaien.
