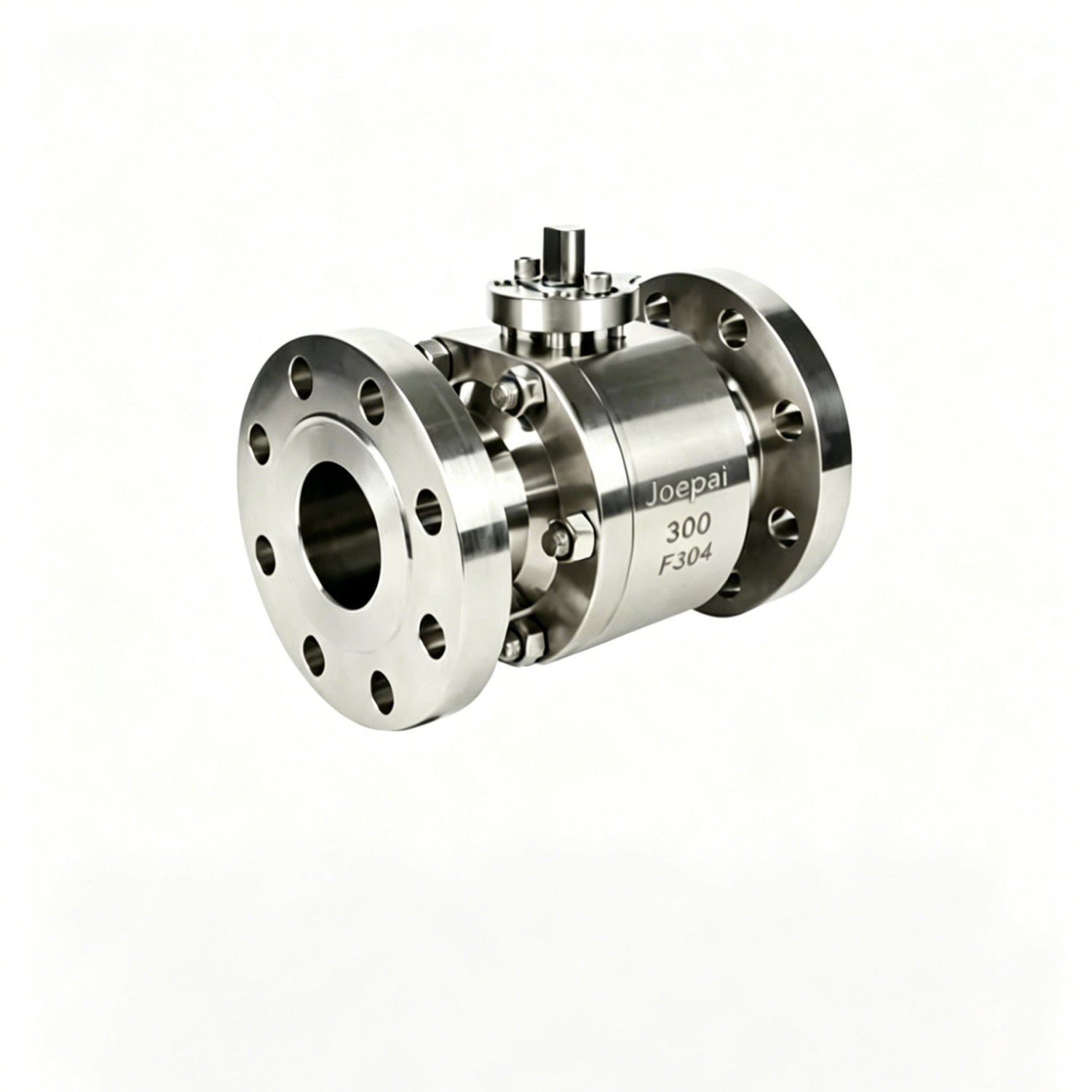

Gesmeed staal hogedruk ANSI flenskogelkraan

JOEPAI richt zich op maatwerk voor Gesmeed staal hogedruk ANSI flenskogelkraan, met rijke OEM-ervaring en internationaal projectmatchingrecords. In industriële toepassingen waarbij sprake is van zware omstandigheden zoals hoge druk, hoge temperaturen of corrosieve media, zijn gesmede kogelkranen vaak een betrouwbaardere keuze dan gegoten kleppen. In tegenstelling tot de meeste kogelkranen die gebruik maken van gietprocessen, verbeteren gesmede kleppen hun structurele sterkte en drukweerstand aanzienlijk door een unieke productiemethode. Kies een gesmede kogelkraan voor zware omstandigheden waarbij veiligheid, betrouwbaarheid en maximale sterkte niet onderhandelbaar zijn.

Ontwerp voordelen

Hogedrukkogelkranen zijn ontworpen om vloeistoffen of gasmedia onder hoge druk te controleren en te weerstaan, waarbij doorgaans werkdrukken kunnen worden gehanteerd die variëren van honderden tot duizenden ponden per vierkante inch (psi). Deze kleppen zijn vervaardigd uit roestvrij staal, koolstofstaal en andere zeer sterke legeringen om een ​​lekvrije, probleemloze werking onder hoge druk te garanderen, met uitstekende afdichtingsprestaties en duurzaamheid.

Bij het selecteren van een gesmede kogelkraan is het belangrijk om te begrijpen hoe het productieproces verschilt van dat van gegoten kleppen. Net als bij gegoten kleppen begint de productie van een gesmede kogelkraan met een gedetailleerd ontwerp en engineering afgestemd op specifieke operationele vereisten. Klanten hebben de flexibiliteit om uit verschillende ontwerpparameters te kiezen om aan hun toepassingsbehoeften te voldoen. Wij bieden gesmede kogelkranen in meerdere maten, drukwaarden, materiaalkwaliteiten en trimconfiguraties. Onze gesmede kogelkranen voor zwaar gebruik zijn bijvoorbeeld verkrijgbaar in maten van ½" tot 20", met drukklassen variërend van ANSI 150# tot 4500#.

Zodra het klepontwerp is afgerond, gaan onze bekwame technici verder met het smeedproces. Bij smeden wordt mechanische kracht toegepast – vaak gecombineerd met warmte – om metaal te vormen tot zeer sterke, dichte componenten. Zowel het kleplichaam als de interne onderdelen zijn gesmeed, wat resulteert in uitzonderlijk robuuste, robuuste kleppen die betrouwbare prestaties leveren, zelfs onder de meest veeleisende omstandigheden.

Functie

Drijvende massieve kogel, volle doorlaat of verkleinde doorlaat.

ISO5211 montagepad voor actuatoroptieVergrendelingsapparaatoptie.

Uitblaasbestendig stuurpenontwerp.

Antistatisch ontwerp en API 607 ​​brandveilig ontwerp beschikbaar

Bidirectioneel afdichtingstype

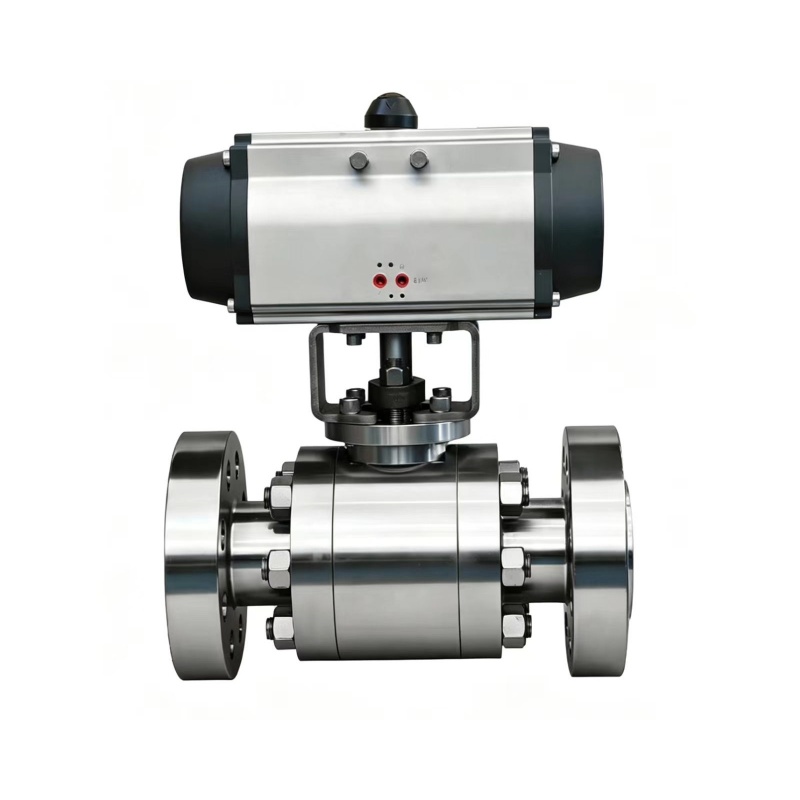

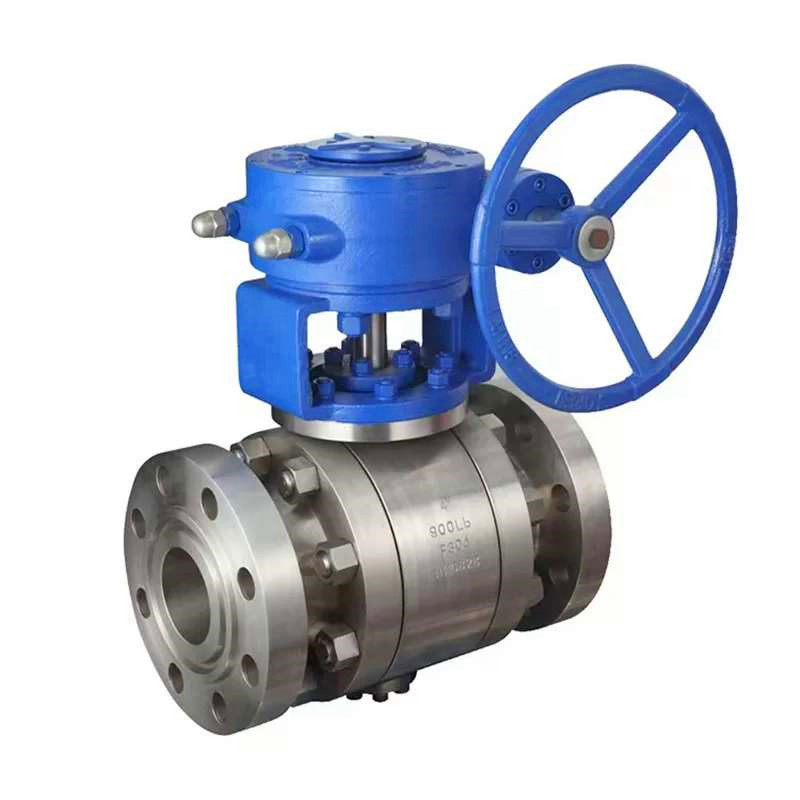

Bediening: handwiel, wormwiel, pneumatische actuator en elektrische actuator.

Ontwerpnormen

Ontwerpnorm: API 6D, API 608, BS 5351/DIN3357/JIS B2071
Van aangezicht tot aangezicht: ASME B16.10/DIN3202/JIS B2002
Geflensde uiteinden: ASME B16.5, ASME B16.47/DIN2543-2545-2501/JIS B2220
Test en inspectie: API 598, API 6D/DIN2401/JIS B2003

Prestatiespecificatie

Nominale druk: 150LB-600LB/PN16~PN100/10K~60K)
Sterktetest: 1,5PN Grootte: 1/2 ''-2'' (DN15 ~ DN50)
Hoofdmateriaal kleplichaam: A105, F304, F316, duplex roestvrij staal
Geschikt medium: water, stoom, olie, met vezels, kleine vaste stof deeltjes, slurry, enz
Geschikte temperatuur:-29℃~180℃;-29℃~425℃;-40~540℃

Belangrijkste afmetingen

Cmeisje 150LB                                                                                                                                                                                                                                                                                                                                Eenheid: mm

Cmeisje 300LB                                                                                                                                                                                                                                                                                                                     Eenheid: mm

Cmeisje 600LB                                                                                                                                                                                                                                                                                                                       Eenheid: mm

NPS	DN	d	L			FLENS						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
