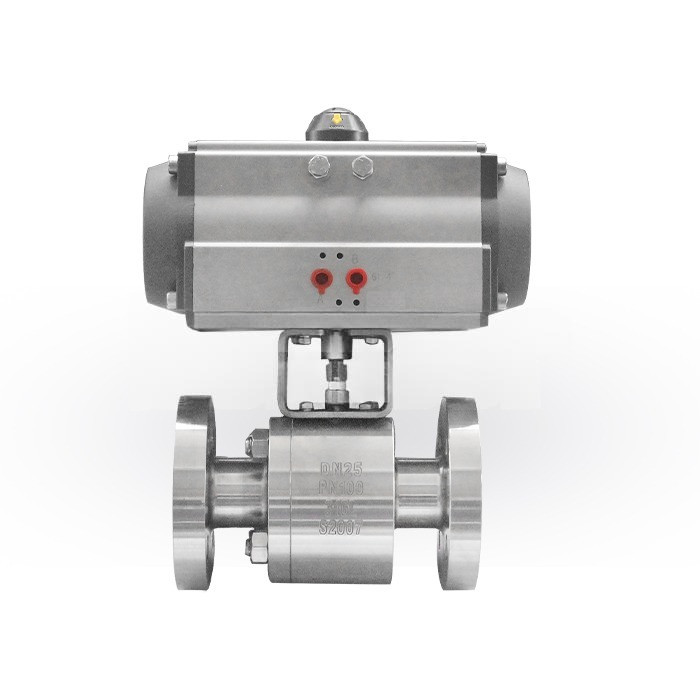

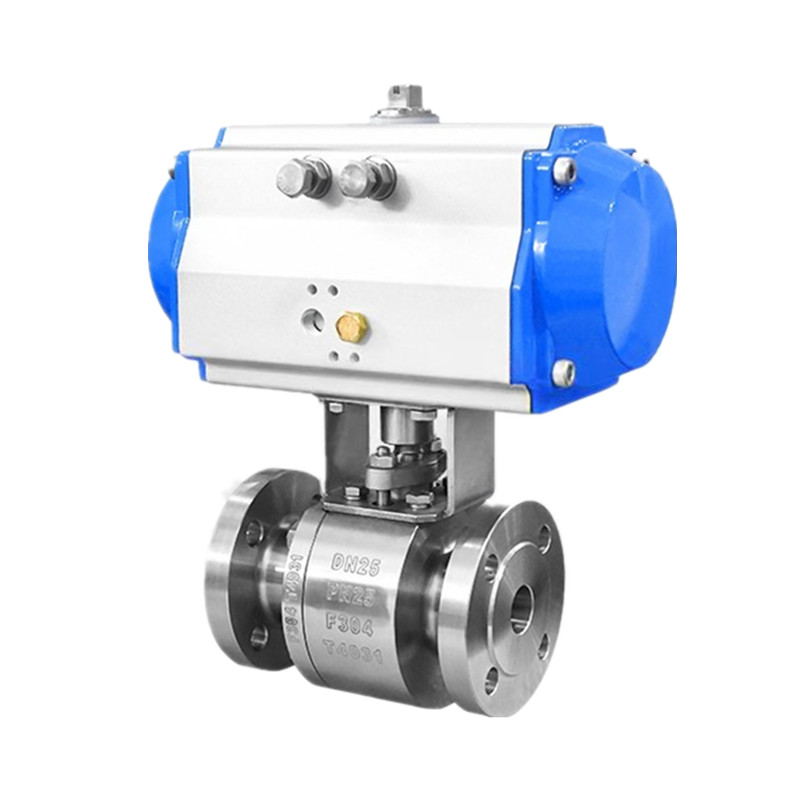

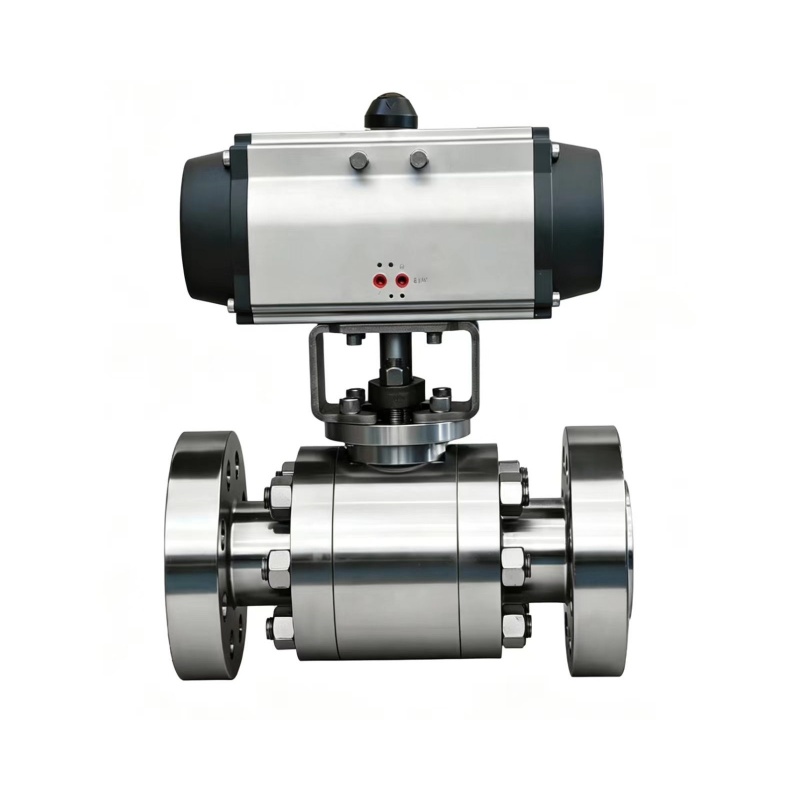

Door JOEPAI geleverde pneumatisch bediende hogedrukkogelkranen zijn voorzien van een asvrije zwevende kogelstructuur die wordt vastgeklemd door dubbele klepzittingen. Door de pneumatische rijmodus aan te nemen, realiseert het een snelle, stabiele en arbeidsbesparende automatische schakeling op afstand, stroomverdeling en aanpassing van de mediumstroomrichting op industriële pijpleidingen. Deze klep is uitgerust met betrouwbare spindelafdichting, brandveiligheid, antistatische prestaties, automatische drukontlasting en vergrendelingsmechanisme. Het beschikt over een compacte structuur, hoge drukweerstand en uitstekende corrosieweerstand, breed toepasbaar op chemicaliën, aardolie, aardgas, metallurgie en andere gebieden, vooral geschikt voor zware werkomstandigheden met waterstofsulfidemedium, onzuiverheden en sterk corrosieve gasleidingen.
Pneumatisch bediende hogedrukkogelkranen zijn ontworpen om vloeistoffen en gassen te reguleren terwijl ze bestand zijn tegen extreem hoge druk in werkomgevingen, en kunnen werkdrukken tot duizenden PSI aanhouden. Ze zijn vervaardigd van roestvrij staal, koolstofstaal en andere hoogwaardige legeringsmaterialen en bieden superieure afdichtingsprestaties en uitstekende duurzaamheid, waardoor een stabiele, lekvrije werking bij hogedruk wordt gegarandeerd.
Bij de klepkeuze is het essentieel om onderscheid te maken tussen de procesverschillen tussen gesmede en gegoten kogelkranen. Beide typen beginnen met een professioneel, op maat gemaakt ontwerp om te voldoen aan de diverse operationele eisen ter plaatse, en zijn verkrijgbaar in overvloedige specificaties voor een flexibele selectie. Onze gesmede kogelkranen dekken complete maten, drukklassen en interne trimcombinaties; onder hen variëren de zwaar uitgevoerde gesmede kogelkranen van ½ inch tot 20 inch in kaliber, met drukgraden van ANSI 150# tot 1500#.

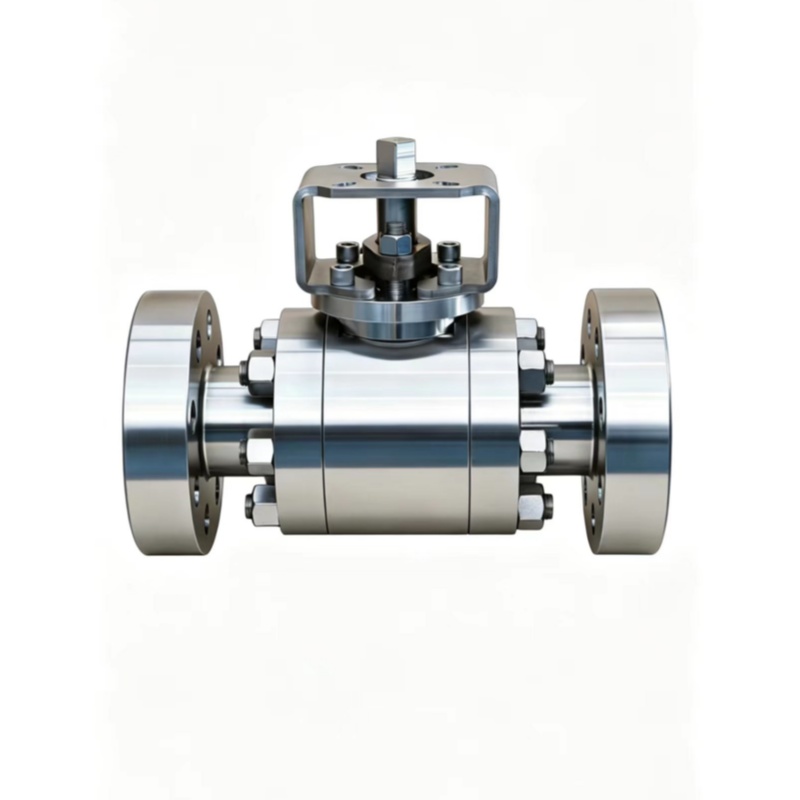

Na ontwerpbevestiging voeren professionele technici precisiesmeedbewerkingen uit. Door heet smeden en mechanisch vormen worden metalen materialen gevormd tot dichte en zeer stijve klepcomponenten. Het integraal smeden van kleplichamen en interne kernonderdelen verbetert de algehele structurele sterkte aanzienlijk, waardoor de kleppen stabiele en betrouwbare serviceprestaties kunnen behouden onder zware en zware werkomstandigheden.
Type zwevende bal
Gesplitst lichaam, 2-delig of 3-delig lichaam
Antistatisch apparaat;
Brandveilig volgens API607
Vergrendelingsapparaat;
Anti-uitblaas steel
Bidirectioneel afdichtingstype
Bediening: hendel, versnelling, pneumatische, hydraulische en elektrische actuator.
| Item | Standaard |
|---|---|
| Ontwerp en productie | API 6D, API 608, BS 5351 / DIN 3357 / JIS B2071 |
| Face-to-face dimensie | ASME B16.10 / DIN 3202 / JIS B2002 |
| Geflensde uiteinden | ASME B16.5, ASME B16.47 / DIN 2543‑2545‑2501 / JIS B2220 |
| Test & Inspectie | API 598, API 6D / DIN 2401 / JIS B2003 |
Deze pneumatisch bediende hogedrukkogelkranen zijn ontworpen voor een breed scala aan industriële toepassingen en bieden flexibele drukwaarden, opties voor meerdere behuizingsmaterialen en een brede temperatuuraanpassing. De klep biedt een betrouwbare bidirectionele afdichting en is verkrijgbaar met verschillende bedieningsmethoden, geschikt voor zowel handmatige als geautomatiseerde besturingssystemen.
| Parameter | Specificatie |
|---|---|
| Nominale druk | 150LB – 600LB / PN16 – PN100 / 10K – 60K |
| Sterkte testdruk | 1,5 × PN (of 1,5 × nominale druk) |
| Nominaal maatbereik | 1/2" – 2" (DN15 – DN50) |
| Materialen van kleplichaam | A105, LF2, F304, F316, F304L, F316L, Hastelloy, Super Duplex, Inconel, C95500 (aluminiumbrons), legering 20 en andere speciale legeringen op aanvraag |
| Geschikte media | Water, stoom, olie en vloeistoffen die vezels, kleine vaste deeltjes, slurry enz. bevatten. |
| Geschikt temperatuurbereik | –29℃ ~ 180℃ (standaard) –29℃ ~ 425℃ (optie voor hoge temperaturen) –40℃ ~ 540℃ (optie voor extreme temperaturen) |
Het is een industriële klep die perslucht gebruikt om de actuator aan te drijven, waarbij de kogel wordt gedraaid om de stroom te openen, sluiten of regelen. JOEPAI-kleppen zijn voorzien van een asvrije zwevende kogelstructuur met dubbele zittingen, waardoor snel, stabiel en automatisch schakelen op afstand mogelijk is voor chemische, petroleum-, aardgas- en metallurgische toepassingen.
Onze kleppen zijn ontworpen en vervaardigd volgens API 6D, API 608, BS 5351, DIN 3357 en JIS B2071, met face-to-face afmetingen volgens ASME B16.10/DIN 3202/JIS B2002, flensuiteinden volgens ASME B16.5/B16.47/DIN 2543-2501/JIS B2220, en testen volgens API 598/API 6D/DIN 2401/JIS B2003.
Druk: 150LB – 600LB / PN16 – PN100 / 10K – 60KTemperatuur: –29℃ ~ 180℃ (standaard), –29℃ ~ 425℃ (hoge temperatuur), –40℃ ~ 540℃ (extreem)Afmetingen: 1/2" – 2" (DN15 – DN50) standaard; gesmede kleppen tot 20" met ANSI 150# – 1500# beschikbaar.
Wij leveren koolstofstaal (A105, LF2), roestvrij staal (F304/F316/L) en hoogwaardige legeringen, waaronder Hastelloy, Super Duplex, Inconel, C95500 (aluminiumbrons) en legering 20 – wat een uitstekende corrosieweerstand garandeert voor agressieve media zoals H₂S, slurry en chemische stromen.
Ja. Alle kleppen hebben een brandveilig ontwerp dat is gecertificeerd volgens API 607 en een antistatisch apparaat dat de elektrische continuïteit tussen kogel, steel en lichaam garandeert, waardoor het gevaar van statische vonken in ontvlambare omgevingen wordt voorkomen.6. Welke bedieningsmogelijkheden zijn er?
We bieden hendels (handmatig), tandwielbediening, pneumatische actuator, hydraulische actuator en elektrische actuator – allemaal aanpasbaar met accessoires zoals magneetkleppen, klepstandstellers, eindschakelaars en fail-safe veerretoureenheden.
