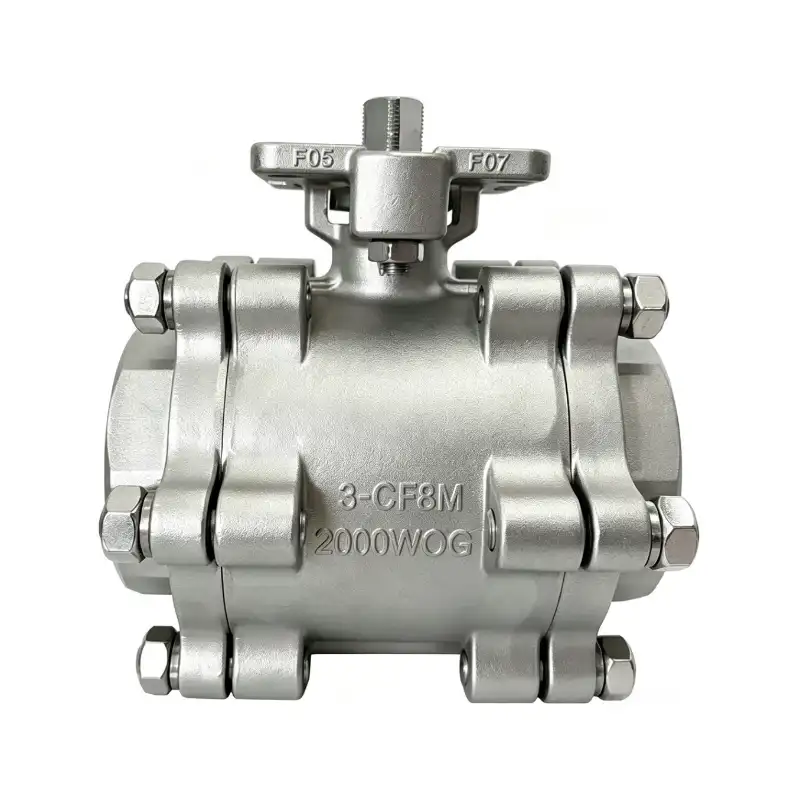

Full Wrap Lug 2000WOG 3-delige kogelkraan

Joepai heeft officieel zijn nieuw ontwikkelde 12 Bolt Full Wrap Lug 2000WOG 3-delige kogelkraan geïntroduceerd. Deze klep is voorzien van een versterkt kleplichaam, een 360° volledige boutstructuur en een geüpgraded montageplatform aan de bovenkant met een anti-uitblaas-steelontwerp. Deze klep is ontworpen om de risico's op vervorming en lekkage onder fluctuerende hogedrukomstandigheden te minimaliseren, waardoor een betrouwbare afsluitingsoplossing wordt geboden voor pijpleidingen die worden blootgesteld aan ernstige drukimpact.

Volledig versterkte structuur | Verschillen met standaard 2000WOG 3-delige kogelkranen

Het verdikte kleplichaam is bestand tegen radiale vervorming onder hoge druk

De wanddikte van het kleplichaam is met meer dan 40% toegenomen. Het vergrote centrale lichaam creëert een volledige drukdragende holte om uitzetting veroorzaakt door media onder druk tegen te gaan. Beide secties met schroefdraad aan het uiteinde hebben dikkere buitenwanden en de wanddikte bij de draadwortel is verdubbeld, waardoor het risico op uitzetting van de draad en scheuren onder hoge druk wordt geëlimineerd. Verbrede en verhoogde gietribben verwijderen spanningsconcentratiepunten, waardoor de explosieweerstand tegen abnormale drukstijging aanzienlijk wordt verbeterd.

12-bouts volledig omwikkelde nokkenklemconstructie stopt lekkage van gaten onder hoge druk

Gewone 3-delige kogelkranen gebruiken slechts 4 dunne bouten aan de boven- en onderkant. Smalle en dunne verbindingsnokken zijn gevoelig voor segmentscheiding onder scheidingskracht gegenereerd door hoge druk, wat resulteert in medium lekkage via pakkingen. Dit heavy-duty model maakt gebruik van 12 versterkte zeskantbouten voor volledige klemming rondom alle zijden, waardoor de scheidingsspanning gelijkmatig wordt verdeeld. Verbrede, verdikte, volledig omwikkelde nokken met boogversterkende ribben verbeteren de structurele sterkte en voorkomen breuk van boutgaten. Zelfs onder onmiddellijke impactdruk blijven de drie klepsegmenten stevig vergrendeld om lekkage van de pakking te voorkomen.

Verbeterd geïntegreerd bovenflensplatform met anti-uitblaassteel

Zwaar geïntegreerd montageplatform met gegoten bovenkant ondersteunt universele actuatorinstallatie. Dikke versterkte ribben verbinden het platform en het kleplichaam voor superieure stijfheid. De vergrote klepsteel wordt geleverd met een ingebouwde anti-blowout-vergrendelingsstructuur. Wanneer er een onmiddellijke drukstoot in pijpleidingen optreedt, wordt voorkomen dat de steel door medium wordt uitgeworpen om gevaarlijke lekkage te voorkomen. De gekartelde vierkante kop zorgt voor een strakke aangrijping van de transmissie en elimineert uitglijden tijdens geautomatiseerde bediening, compatibel met pneumatische en elektrische actuatoren.

Doeltoepassingsscenario's | Wanneer kiest u voor deze robuuste kogelkraan?

✅ Hogedruk gasleidingen met veelvuldig starten en stoppen Hogedruk stikstof-, waterstof-, perslucht- en zuurstofleidingen; afsluitkleppen bij uitlaten van luchtcompressoren, boosters en gasopslagtanks. Het veelvuldig openen en sluiten van de klep veroorzaakt een zware luchthamer. Standaard 4-bolt kleppen zijn kwetsbaar voor segmentscheiding. De uitgebalanceerde structuur met 12 bouten compenseert onmiddellijke scheidingsspanning. Typische toepassingen: apparatuur voor het genereren van stikstof en zuurstof, hogedrukgascircuits voor lasersnijden, vertakte pijpleidingen van gastankstations.

✅ Pulserende drukpijpleidingen voor olie- en gas-/LNG-pijpleidingen voor olieveldbemonstering, kleine olie- en gastransporttakken, hogedruktakken voor LNG-verdamping. Gebouwd om onstabiele pulserende druk te weerstaan ​​met een uitstekende weerstand tegen vermoeidheid, waardoor het losraken van bouten en vervorming van het kleplichaam tijdens langdurig gebruik wordt voorkomen.

✅ Hogedrukhydraulische systemen voor test- en vormapparatuur Hogedrukoliecircuits van hydraulische stations, druktestbanken, spuitgiet- en spuitgietapparatuur, hogedrukspoelmachines. Continu werkend bij 10–14 MPa met frequente achteruitrijeffecten; verdikt lichaam vermijdt permanente uitpuilende vervorming en interne lekkage.

✅ Pijpleidingen voor ontvlambare en explosieve hogedrukchemische media Transportpijpleidingen voor organische oplosmiddelen, hogedrukbrandstofgas en lichte olieproducten. De klep is vrij van zwakke spanningspunten en biedt verbeterde explosieveiligheid en voldoet aan strenge explosieveilige specificaties voor industriële installaties.

Selectiereferentie | Arbeidsomstandigheden waarin standaardkleppen volstaan

Als pijpleidingen een constante druk behouden met zeldzame schakelhandelingen en geen waterslag / luchtslagschok, zoals pijpleidingen die stabiel schoon water op hoge temperatuur, statische chemische vloeistof, koelmiddel voor de centrale airconditioning en regulier circulerend water uit de ketel transporteren, zijn standaard 4-bouts 2000WOG-kogelkranen voldoende met betere kostenprestaties.

Onderscheid in kernselectie Standaard 2000WOG-kogelkraan met 4 bouten: ontworpen voor statische, stabiele drukservice 2000WOG-kogelkraan met 12 bouten en volledig omwikkelde nokken: specialist in dubbele omstandigheden voor continue hoge druk + onmiddellijke impact / pulserende druk

Conclusie

Onze nieuwe 12-gaats Full Wrap Lug 2000WOG 3-delige kogelkraan verwerpt lichtgewicht kostenbesparingen. Met een verdikte behuizing, rondom boutklemming en meerdere veiligheidsoptimalisaties lost het specifiek lekkagerisico's op bij hogedrukschokscenario's. Als uw pijpleiding regelmatig moet worden omgeschakeld, de pomp moet worden opgestart/uitgeschakeld, drukschommelingen en gasimpact nodig zijn, vermindert deze versterkte driedelige kogelkraan op effectieve wijze de veiligheidsrisico's veroorzaakt door mediumlekkage en ongeplande stilstand, en dient hij als een betrouwbare afsluitoplossing voor veeleisende werkomgevingen met hoge druk.
