Hoge druk gegoten stalen poortklep PN16

Joepai heeft een hoogwaardige gegoten stalen poortklep PN16 van hoge druk ontworpen voor hoge drukomstandigheden, die geavanceerde caststaalvormingstechnologie aanneemt en stabiele sterkte, goede afdichting en drukweerstand heeft. Het wordt toegepast in aardolie, chemische, energiecentrale, watervoorziening en drainage en industriële pijpleidingssystemen en kan zich ook aanpassen aan water, stoom, olie en corrosieve media.

Stuur onderzoek

Productomschrijving

Joepai hogedruk gegoten stalen poortklep PN16, de kleplichaam heeft een Compacte structuur en uitstekende corrosieweerstand.

Onze producten zijn Op grote schaal geëxporteerd naar Europa, Zuidoost -Azië, Zuid -Amerika, het Midden -Oosten en andere regio's, en voldoen aan meerdere nationale normen zoals DIN, Ansi, API, ISO, CE, enz.

Productnormen

1. Ontwerp en productie: GB122234
2. Face to Face: GB12221
3. Bevestige dimensie: GB9113 JB79
4. Druk- en temperatuurbeoordeling: GB9131
5. Inspectie en test: GB/T13927 JB/T9092

Productfuncties

1. Compactstructuur, rationeel ontwerp, hoge stijfheid, glad stroompad en Lage stroomweerstand.
2. Deel oppervlakken gemaakt van roestvrij staal en harde legering voor uitgebreide Dienstleven.
3. Flexibele grafietverpakking zorgt voor betrouwbare afdichting en eenvoudige werking.
4. Actuatiemethoden: Handmatig, pneumatisch, elektrisch of versnellingsgestuurd.
5. Structurele typen: flexibele wig enkele schijf, rigide wig enkele schijf, of dubbele schijf.

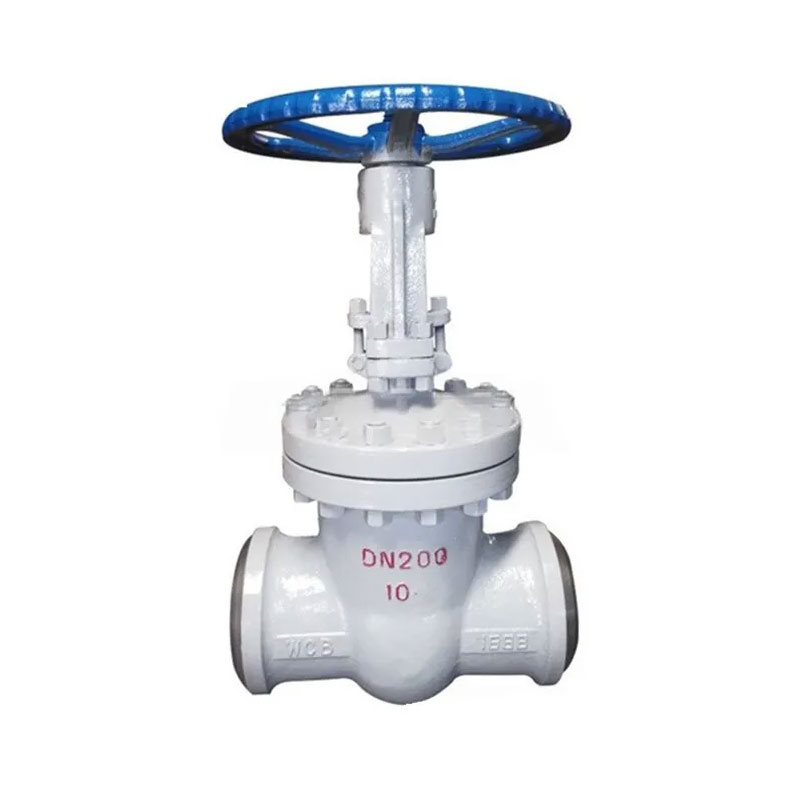

High Pressure Cast Steel Gate Valve PN16

Hoofdcomponentmaterialen

Body & Bonnet	Schijf en stoel	Stang	Steelmoer	Verpakking	Handwiel
Koolstofstaal	Koolstofstaal van hoge kwaliteit + harde legering/roestvrij staal	CR roestvrij staal	Aluminium brons	Graphite asbest pakking	Kneedbaar gietijzer
CR-Ni-Ti Steel	Roestvrij staal + harde legering	CR-NI-het roestvrij staal	Aluminium brons	PTFE-geïmpregneerde verpakking	Kneedbaar gietijzer
Cr-in-i-if staal	Roestvrij staal + harde legering	Cr-mo-het roestvrij staal	Aluminium brons	PTFE-geïmpregneerde verpakking	Kneedbaar gietijzer
CR-MO staal	Legeringsstaal + harde legering	CR-MO-AL staal	Aluminium brons	Flexibele asbest + 33.4	Kneedbaar gietijzer

Hoofdafmetingen:

1,6 pomp	Maat	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
2,5 mpa	Maat	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
	L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720
4.0mpa	Maat	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
	H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
	W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600
6.4c	Maat	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
	L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
	H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
	W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

Productinstallatie

1. Reinig de binnenkant van de hogedruk gegoten stalen poortklep PN16 vóór de installatie, en er mogen geen onzuiverheden zijn op de klepkamer en afdichtoppervlak.
2. Draai de bouten vast en verbinden elk deel gelijkmatig met kracht.
3. Controleer of het vulgedeelte goed is gecomprimeerd, zorg ervoor dat de afdichting van de vulling strak is en de poort flexibel kan worden geopend en gesloten.
4. Controleer vóór de installatie het klepmodel, de grootte en andere informatie en zorg ervoor dat de stroomrichting van het medium consistent is met de gespecificeerde stroomrichting.
5. Tijdens de installatie moet een bepaalde hoeveelheid ruimte worden overgelaten om de werking van de klepaandrijving te vergemakkelijken.
6. Volg strikt de instructies op het bedradingsschema om de bedrading van het aandrijfapparaat te regelen.
7. Na installatie is het noodzakelijk om het regelmatig te onderhouden.

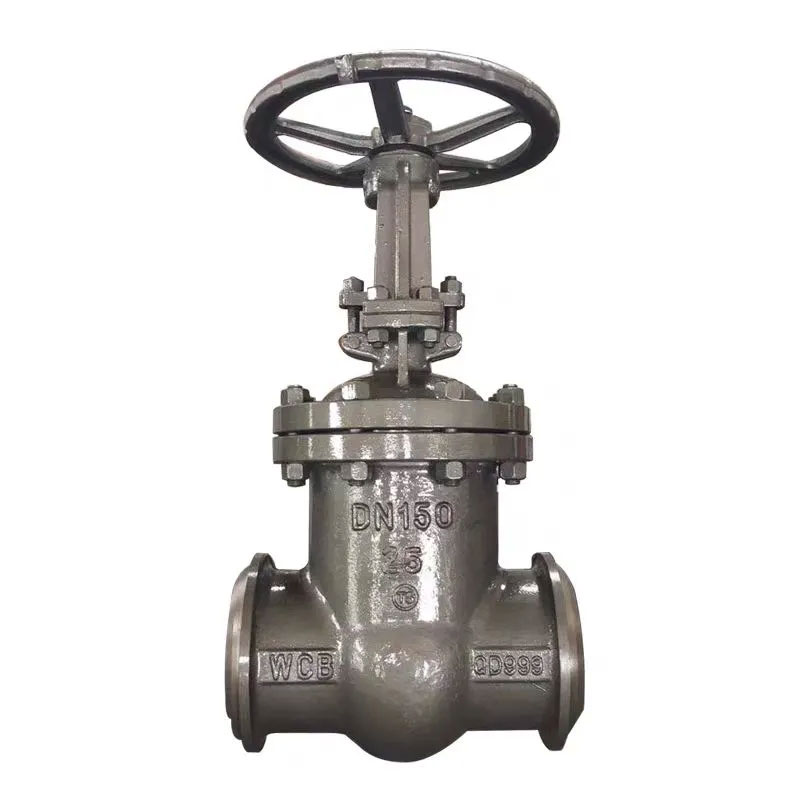

High Pressure Cast Steel Gate Valve PN16
