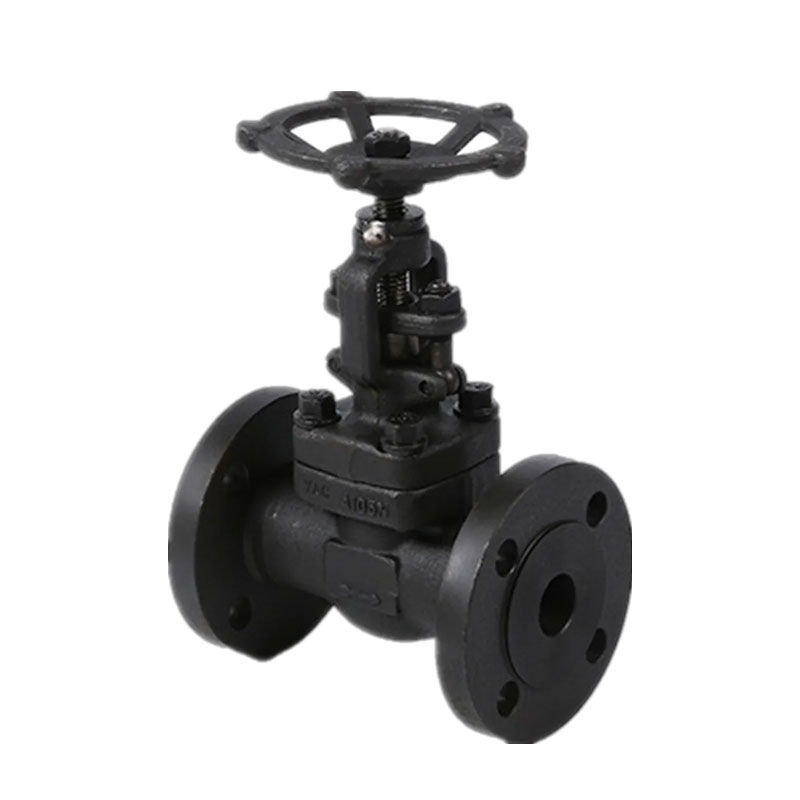

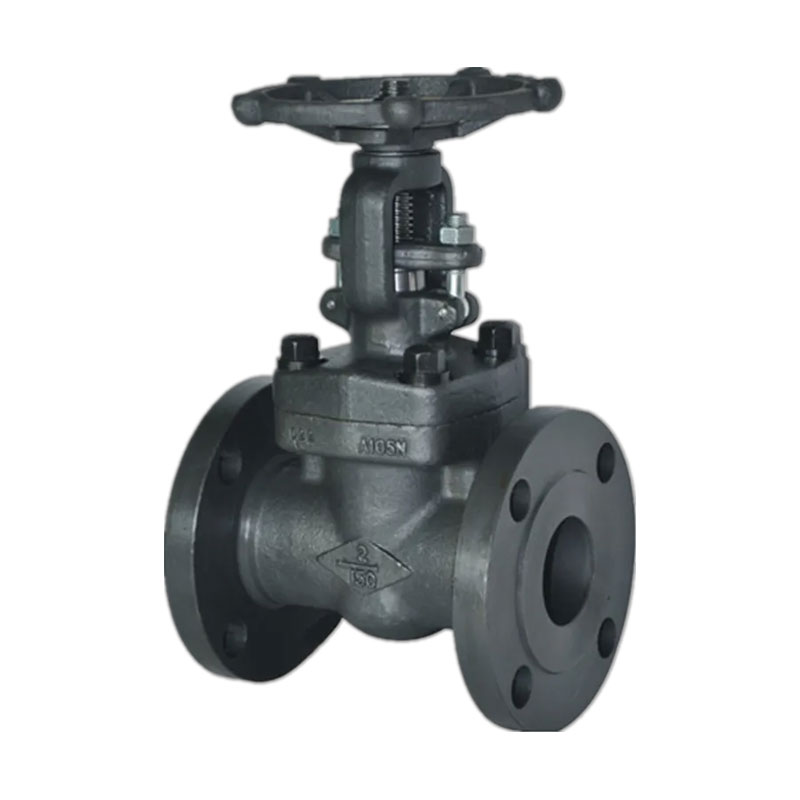

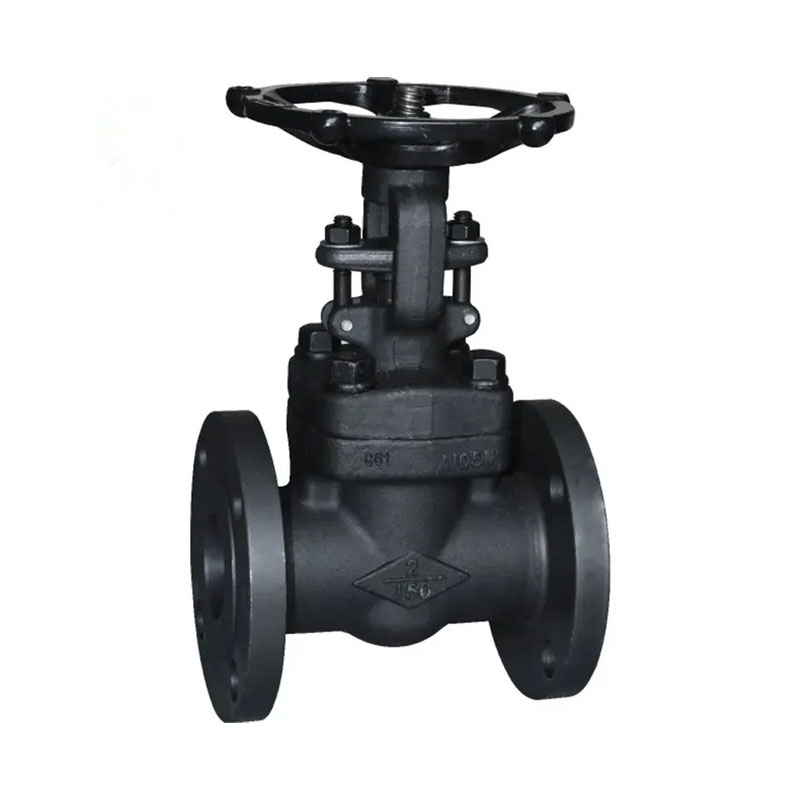

De geïntegreerde gesmede stalen flens eindpoortventiel 150 pond onafhankelijk vervaardigd door Qiaopai -klep heeft de sterkte en afdichting van het kleplichaam door de overall verbeterd smeedproces, en kan weerstand bieden aan de impact en temperatuur van de interne druk verschilstress.
Ondertussen is het compacte ontwerp en de volledige boringstructuur Zorg voor een lage weerstand en een hoog efficiënte stroom, waardoor het een ideale klep is Enterprises die op zoek zijn naar pijplijn met een lange levensduur en krachtige performance Controlesystemen.
Grootte: 1/2 ''-2 '' (dn15 ~ dn50)
Drukbeoordeling: 150LB-600LB/PN16 ~ PN100/10K ~ 60K)
Materiaal: A105, FL2, F11, F22, F5, F304, F316, F51/F53, F321, C3, C5, C95800
Geschikte temperatuur: -29ºC ~ 429ºC.
Geschikt medium: water, stoom, olie en aardgas etc.
Ontwerp en fabricage conformo: API602, BS5352, ANSI B16.34
Socket -gelaste dimensie voldoet aan ANSI B16.11, JB/T1751
Schroefuiteinden afmeting voldoen aan ANSI B1.20.1, JB/T7306
Butt-gelaste conforme ANSI B16.25, JB/T12224
Flensuiteinden voldoen aan ANSI B16.5, JB79
Test en inspectie voldoen aan: API598, GB/T13927, JB/T9092
| NEE. | Ondernaam | CS naar ASTM | Wat betreft astm | SS naar ASTM | ||
| Type A105 | Type F22 | Type F304 (L) | Type F316 (l) | |||
| 1 | Lichaam | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 2 | Stoelring | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) | |
| 3 | Wig | A276 410 & 430 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 4 | Stang | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) | |
| 5 | Pakking | Golde SS + grafiet | SS + PTFE | |||
| 6 | Motorkap | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) | |
| 7 | Bonnetbout | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 8 | Pin | A276 420 | A276 304 | |||
| 9 | Klier | A276 410 | A182 F304 (L) | A182 F316 (L) | ||
| 10 | Klier eyebolt | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
| 11 | Klierflens | A105 | A182 F11 | A182 F304 (L) | A182 F316 (L) | |
| 12 | Kliermoer | A193 2H | A194 4 | A194 8 | A194 8m | |
| 13 | Juknoot | A276 410 | ||||
| 14 | H.W. Borgmoer | A194 2H | A194 4 | A194 8 | A194 8m | |
| 15 | Naambord | Ss | ||||
| 16 | Handwiel | A197 | ||||
| 17 | Lagerpakking | A473 431 | ||||
| 18 | STEM -verpakking | Flexibel grafiet | PTFE | |||
| Geschikt medium | W.O.G. enz | W.O.G. enz | Hno3ch3ooh enz | |||
| Geschikte temperatuur | -29 425 | -29 550 | -29 180 | |||
Opmerking: andere materialen zijn op aanvraag beschikbaar.
Afmetingen (mm) en gewichten (kg)
Flense eindpoortklep 150lb ~ 600lb
| NPS | 1/2 " | 3/4 " | 1 " | 1-1/4 " | 1-1/2 " | 2 " | ||
| L (RF) L1 (BW) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
| 300 | 140 | 152 | 165 | 178 | 190 | 216 | ||
| 600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
| H (open) | 150, 300 | 158 | 169 | 197 | 236 | 246 | 283 | |
| 600 | 169 | 197 | 236 | 246 | 283 | 320 | ||
| W | 100 | 100 | 125 | 160 | 160 | 180 | ||
| Gewichten | 150 | RF | 4.5 | 5.2 | 8.2 | 11.5 | 12.5 | 20.3 |
| BW | 2.8 | 3.3 | 5.4 | 7.1 | 8.2 | 12.5 | ||
| 300 | RF | 4.8 | 6.2 | 9.3 | 14 | 15.5 | 23.4 | |
| BW | 3.5 | 4.4 | 6.8 | 8.1 | 9.2 | 15.4 | ||
| 600 | RF | 5.9 | 7.4 | 10.4 | 16.2 | 17.5 | 28.3 | |
| BW | 4.5 | 5.1 | 8.2 | 10.5 | 12.4 | 20.1 | ||
Het klepdeksel van de geïntegreerde gesmede stalen flens eindpoortklep 150lb is verdeeld in drie soorten: vastgebout klepdeksel, gelaste klepdeksel en Druk zelfverstrakking klepdeksel.
Het belangrijkste kenmerk van deze klep is een Stijgende stengel met een beugel en de algehele kleplichaam is een flens. Vlak Bodemklepstoelontwerp vermindert de vloeistofdruk en zorgt voor onbelemmerd stroom. Op grote schaal toepasbaar als een regulerend en onderscheppen apparaat op vloeistof Pijpleidingen zoals kraanwater, afvalwater, constructie, voedsel, elektriciteit, Geneeskunde, metallurgie, textiel, energiesystemen, enz.
