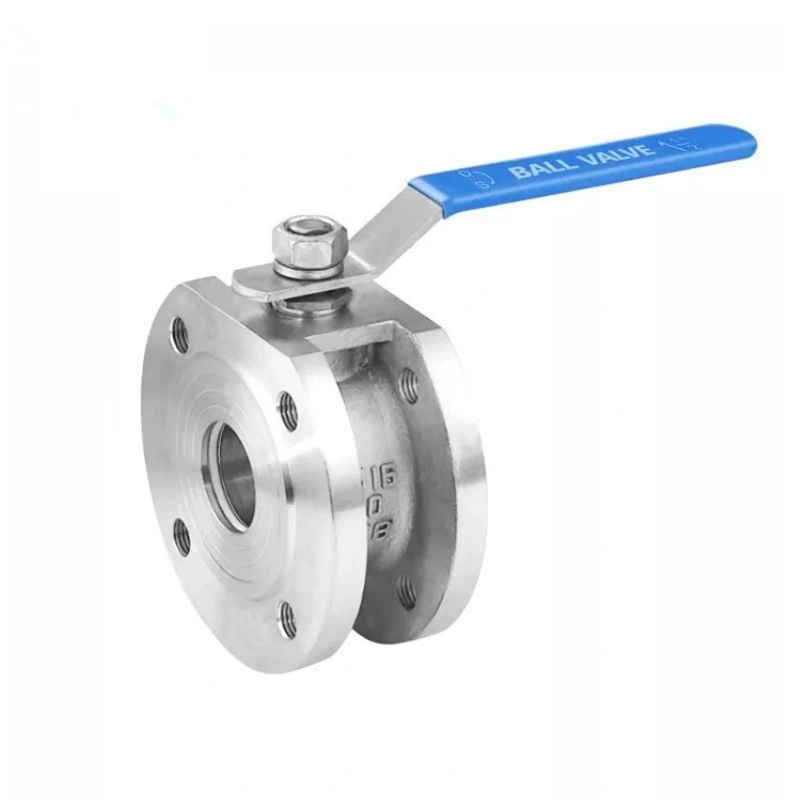

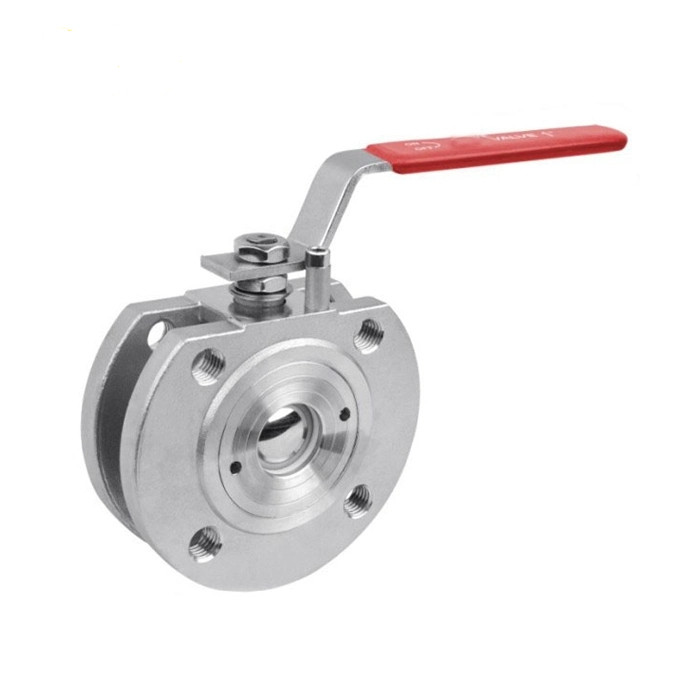

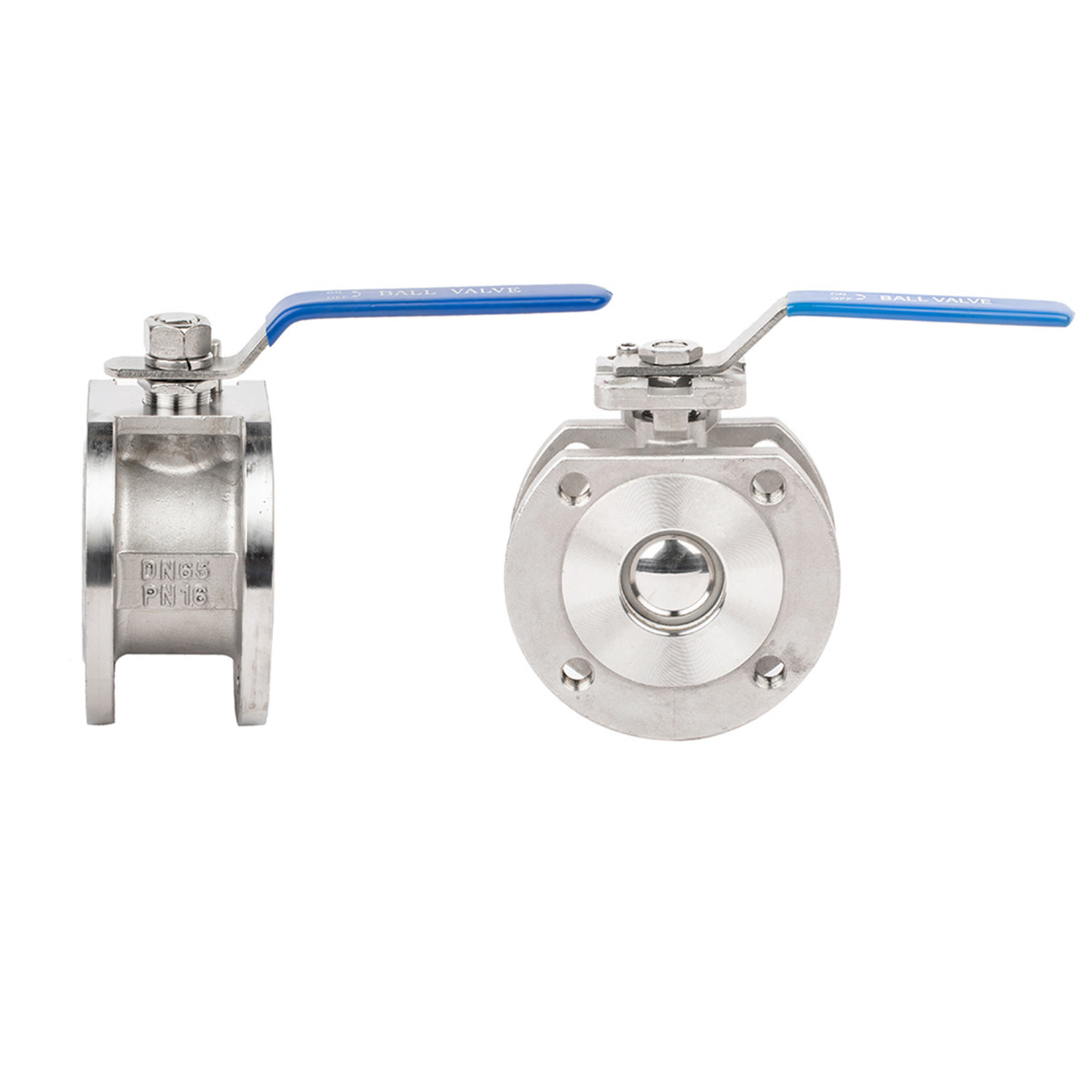

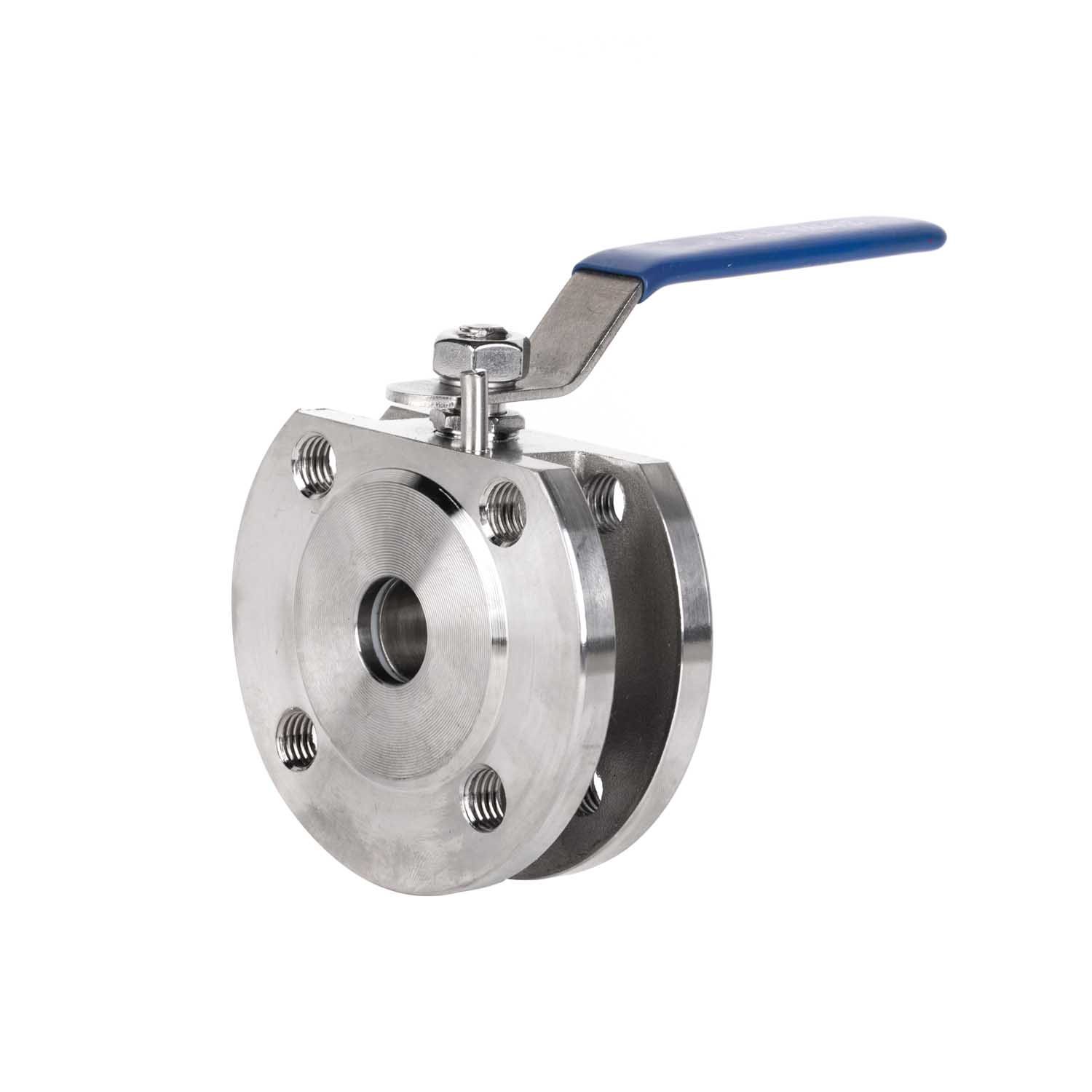

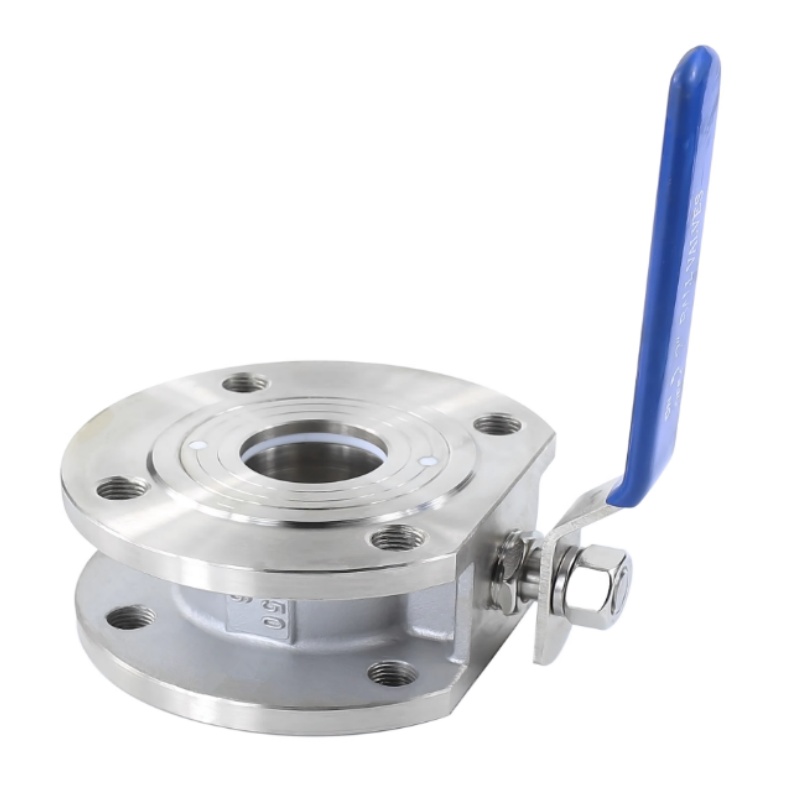

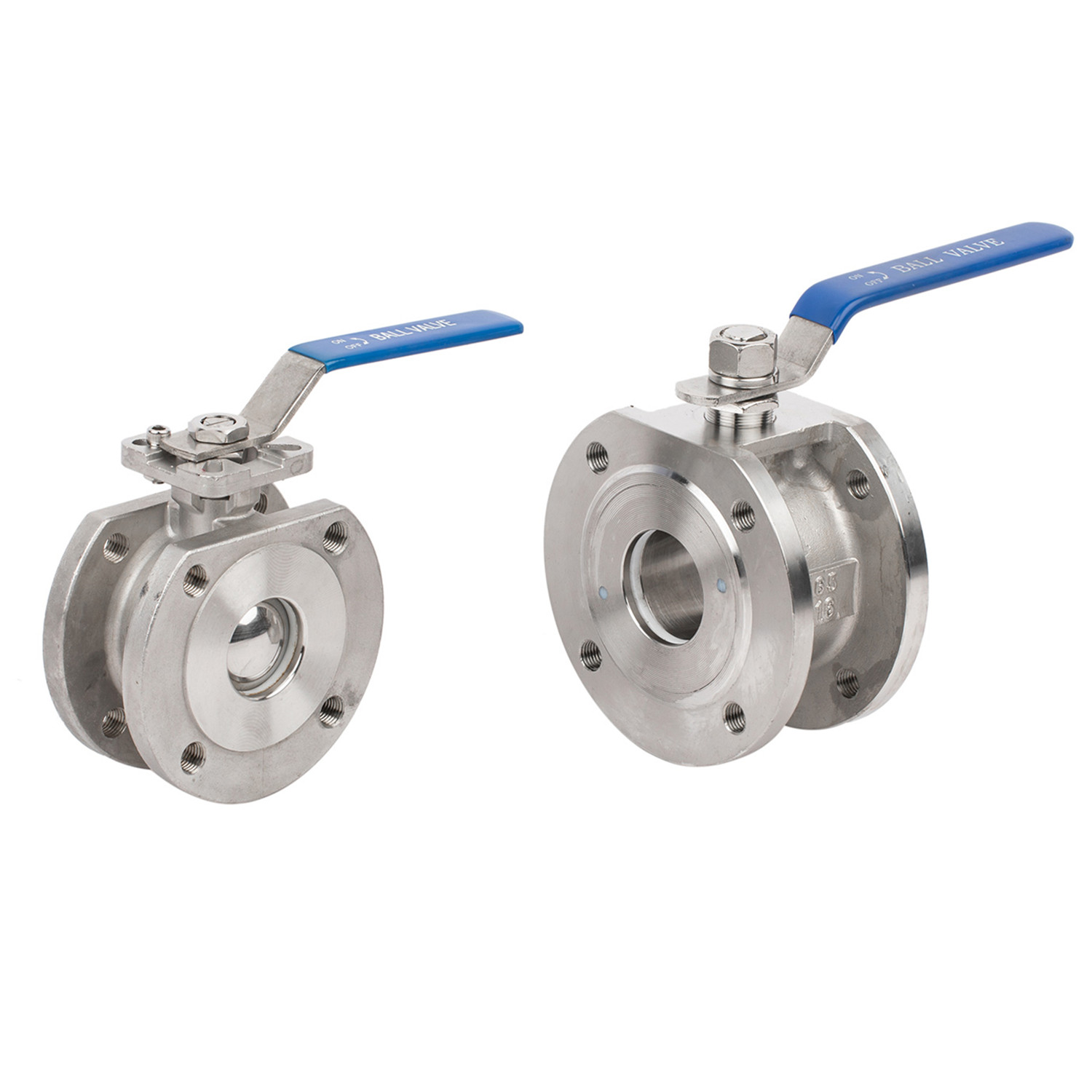

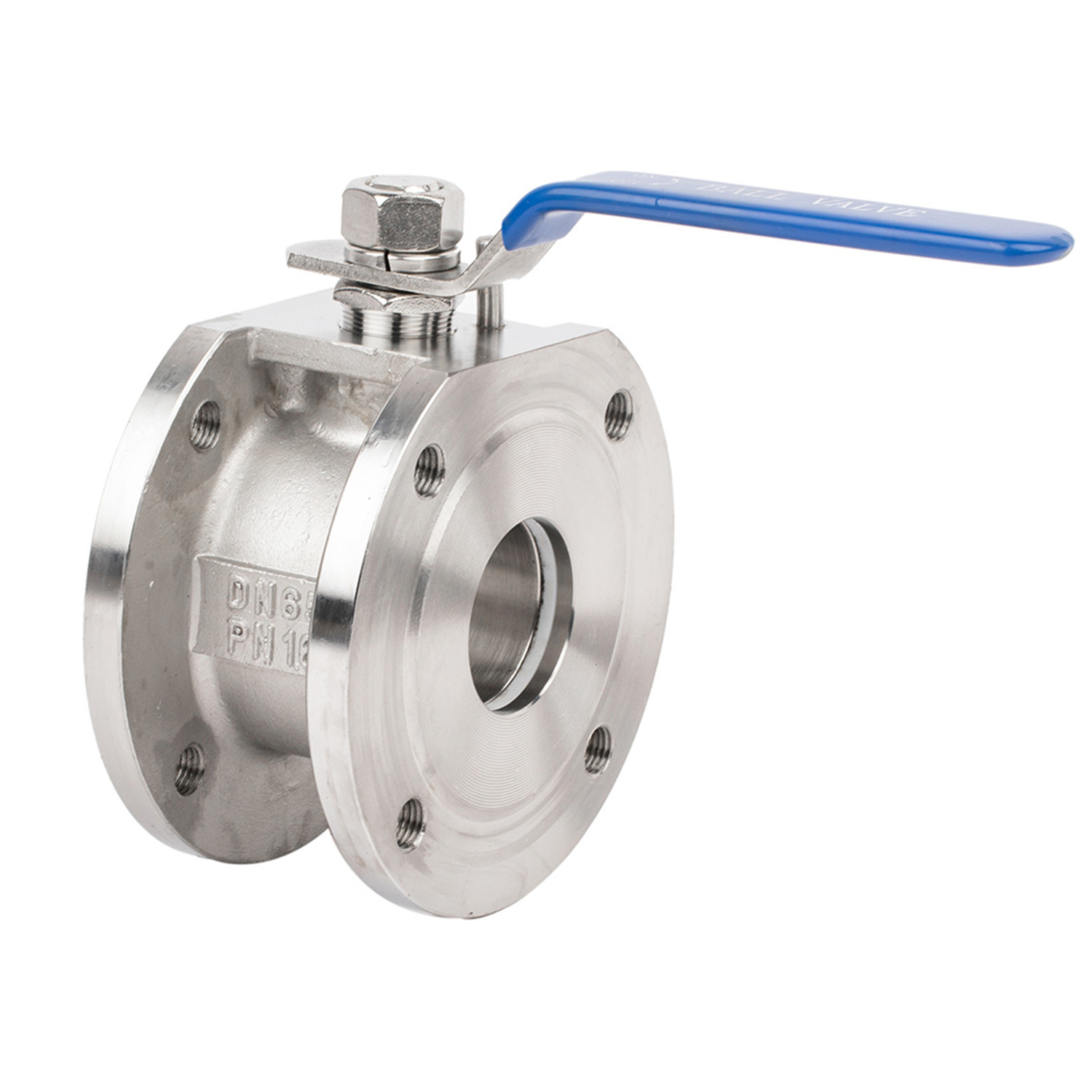

JOEPAI Hoge kwaliteit roestvrijstalen wafelflenskogelkranen zijn ultracompacte kwartslagafsluiters ingeklemd tussen standaard pijpflenzen. Ze hebben de voorkeur voor krappe ruimtes in industriële, chemische en farmaceutische pijpleidingen. Deze heavy-duty kleppen uit één stuk bieden uitstekende corrosieweerstand en onbeperkte vloeistofcontrole over de volledige poort. Ze zijn ontworpen om rechtstreeks tussen twee pijpleidingflenzen te worden geklemd met behulp van lange bouten die de gehele lichaamslengte overspannen. Door het elimineren van geïntegreerde eindflenzen wordt een ultrakorte face-to-face-afmeting bereikt, waardoor deze aanzienlijk lichter en betaalbaarder is dan standaard geflensde kogelkranen.
Compact lichaam: Ultradunne constructie uit één stuk minimaliseert de voetafdruk van de pijpleiding
Verbindingsmechanisme: wordt geïnstalleerd tussen pijpflenzen, vastgezet door compressie van flankerende bouten
Laag hold-upvolume: korte afstand tussen bal en buitenrand vermindert medium retentie en dode zones
Materiaalen: koolstofstaal (WCB / A105), roestvrij staal (CF8/304, CF8M/316)
Drukwaarden:ASME klasse 150 / 300, EN PN10 / PN16 / PN40
Zittingtypes:Zachte zitting (PTFE / RTFE) voor geen lekkage
Boringtypen: volledige poort (maximale stroomefficiëntie), V-poort / gesegmenteerd (nauwkeurige throttling)

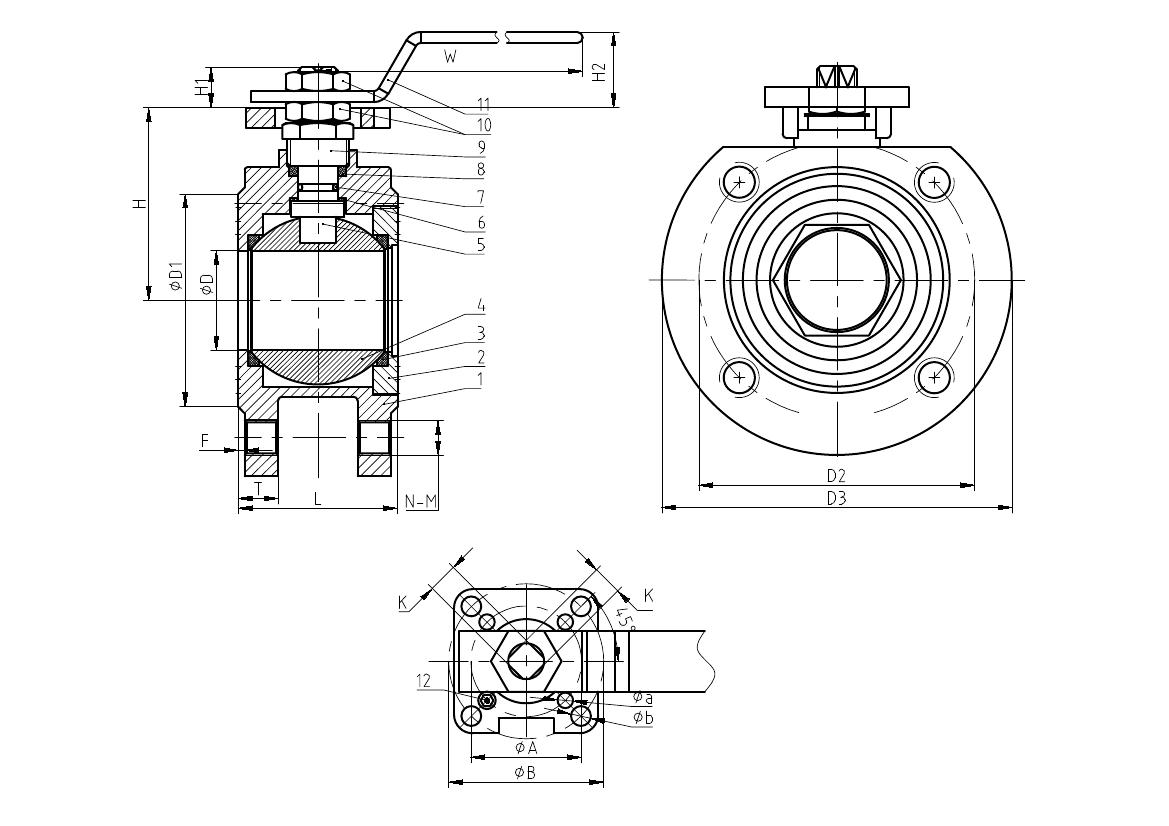

| Nee. | Onderdeelnaam | Materiaal |
| 1 | Lichaam | WCB/CF8/CF8M |
| 2 | Kap | WCB/CF8/CF8M |
| 3 | Zitplaats | PTFE |
| 4 | Bal | SS304/SS316 |
| 5 | Stang | SS304/SS316 |
| 6 | Pakking | PTFE |
| 7 | O-ring | VITON |
| 8 | Verpakking | PTFE |
| 9 | Klier | SS/SUS304 |
| 10 | Stammoer | SS/SUS304 |
| 11 | Hendel | SS |
| 12 | Stoppen | SS/SUS304 |
|
DN
|
D
|
D3
|
D2
|
D1
|
T-F
|
L
|
W
|
H
|
N-ØM
|
|
15
|
15
|
95
|
65
|
46
|
9-2
|
35
|
120
|
65
|
4-Ø12
|
|
20
|
20
|
105
|
76
|
56
|
11-2
|
38
|
120
|
71
|
4-Ø12
|
|
25
|
25
|
115
|
85
|
65
|
11-2
|
42
|
140
|
76
|
4-Ø12
|
|
32
|
32
|
135
|
100
|
75
|
14-2
|
52
|
170
|
98
|
4-Ø16
|
|
40
|
38
|
145
|
110
|
85
|
14-2
|
62
|
200
|
105
|
4-Ø16
|
|
50
|
45.5
|
160
|
125
|
100
|
18-2
|
72
|
240
|
128
|
4-Ø16
|
|
65
|
58
|
180
|
145
|
120
|
20-2
|
96
|
280
|
145
|
8-Ø16
|
|
80
|
73
|
195
|
160
|
135
|
22-3
|
118
|
320
|
170
|
8-Ø16
|
|
100
|
93
|
215
|
180
|
155
|
24-3
|
138
|
400
|
185
|
8-Ø16
|
|
125
|
120
|
245
|
210
|
185
|
26-3
|
200
|
450
|
205
|
8-Ø16
|
|
150
|
145
|
280
|
240
|
210
|
28-3
|
225
|
500
|
225
|
8-Ø20
|
|
200
|
198
|
335
|
295
|
265
|
30-3
|
275
|
600
|
240
|
12-Ø20
|
