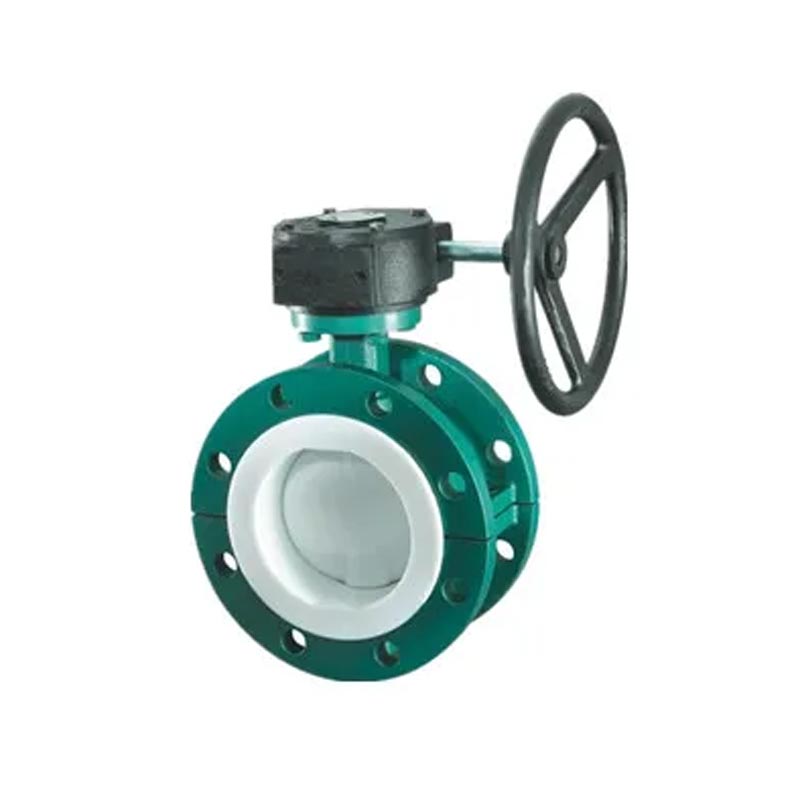

De joepai duurzame wormuitrusting bediende U flens beklede vlinderventiel Beschikt over een volledig gevoerde structuur en U -vormig versterkingsontwerp, maken Het is bijzonder geschikt voor chemisch en corrosief mediatransport Toepassingen. Het wormuitrustingssysteem wordt veel gebruikt in de wereldwijde industriële Vloeistofcontrolesystemen en is een veilige, efficiënte en economische klep.

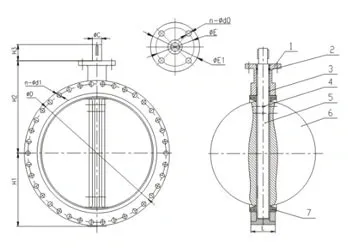

| NEE. | Ondernaam | Materiaal | Optioneel materiaal |
|
|
| 1 | Lichaam | VAN | CI, WCB, roestvrij staal | ||
| 2 | O Ring | NBR | EPDM, FKM | ||
| 3 | Bus | PTFE | |||
| 4 | Pin | ASTM A276 416 | 316, 17-4ph | ||
| 5 | Schacht | ASTM A276 416 | 316, 17-4ph | ||
| 6 | Schijf | Verzameld ductiel ijzer | ASTM A351 CF8/CF8M, B148 C954/C958 | ||
| 7 | Stoelen | NBR | EPDM, FKM | ||
| MAAT | L | EN 1092-2 PN10 | EN 1092-2 PN16 | H1 | H2 | H3 | Φc | Φe1 | Φe | n-φd0 | ||
| Φd | n-φd1 | Φd | n-φd1 | |||||||||
| DN100 | 52 | 180 | 8-F19 | 180 | 8-F19 | 110 | 200 | 32 | 16 | 90 | 70 | 4-10 |
| DN125 | 56 | 210 | 8-F19 | 210 | 8-F19 | 125 | 213 | 32 | 19 | 90 | 70 | 4-10 |
| DN150 | 56 | 240 | 8-F23 | 240 | 8-F23 | 143 | 226 | 32 | 19 | 90 | 70 | 4-10 |
| DN200 | 60 | 295 | 8-F23 | 295 | 12-F23 | 170 | 260 | 37 | 22 | 125 | 102 | 4-12 |
| DN250 | 68 | 350 | 12-F23 | 355 | 12-F28 | 203 | 292 | 37 | 28 | 125 | 102 | 4-12 |
| DN300 | 78 | 400 | 12-F23 | 410 | 12-F28 | 242 | 337 | 37 | 32 | 125 | 102 | 4-12 |
| DN350 | 78 | 460 | 16-F23 | 470 | 16-F28 | 267 | 368 | 45 | 32 | 125 | 102 | 4-12 |
| DN400 | 102 | 515 | 16-F28 | 525 | 16-F31 | 297 | 400 | 51 | 33 | 175 | 140 | 4-18 |
| DN450 | 114 | 565 | 20-F28 | 585 | 20-F31 | 318 | 422 | 51 | 38 | 175 | 140 | 4-18 |
| DN500 | 127 | 620 | 20-F28 | 650 | 20-F34 | 348 | 480 | 64 | 41 | 175 | 140 | 4-18 |
| DN600 | 154 | 725 | 20-F31 | 770 | 20-F37 | 444 | 562 | 70 | 51 | 210 | 165 | 4-22 |
| DN700 | 165 | 840 | 24-F31 | 840 | 24-F37 | 505 | 624 | 66 | 63 | 300 | 254 | 8-18 |
| DN800 | 190 | 950 | 24-F34 | 950 | 24-F41 | 565 | 672 | 66 | 63 | 300 | 254 | 8-18 |
| DN900 | 203 | 1050 | 28-F34 | 1050 | 28-F41 | 637 | 720 | 118 | 75 | 300 | 254 | 8-18 |
| DN1000 | 216 | 1160 | 28-F37 | 1170 | 28-F44 | 700 | 800 | 142 | 85 | 300 | 254 | 8-18 |
| DN1200 | 254 | 1380 | 32-F41 | 1390 | 32-F50 | 844 | 940 | 160 | 105 | 350 | 298 | 8-22 |
Vlinderkleppen hebben een eenvoudige structuur, klein formaat, lichtgewicht en relatief weinig componenten. Slechts enkele belangrijke onderdelen kunnen een vlinderklep vormen, wat erg handig is om te openen. Selecteer eenvoudig de schakelaar naar 90 graden. Vlinderkleppen hebben een uitstekende controle over vloeistoffen en kunnen de stroom op elk gewenst moment verhogen of verminderen.
Kleppen hebben een bepaalde weerstand bij het transport van vloeistof, en de weerstand van vlinderkleppen komt voornamelijk van zichzelf, zoals de dikte van het vlinderkleplichaam. Als u de weerstand tegen vloeistoffen wilt verminderen, hoeft u alleen de dikte te verminderen.
Elastische afdichtingen hebben het nadeel dat ze worden beperkt door temperatuur.
Het applicatiebereik van wormwielbediende U Flens beklede vlinderventiel is ook relatief breed. Als het wordt gebruikt om de stroom te regelen, moeten verschillende soorten en kleplichaamgroottes worden geselecteerd omdat vlinderkleppen zijn ontworpen om geschikt te zijn voor kleppen met grotere diameters. De klep wordt niet alleen gebruikt in algemene industrieën zoals aardolie, gas, chemische en waterbehandeling, maar ook in koelwatersystemen voor thermische energiecentrales.
