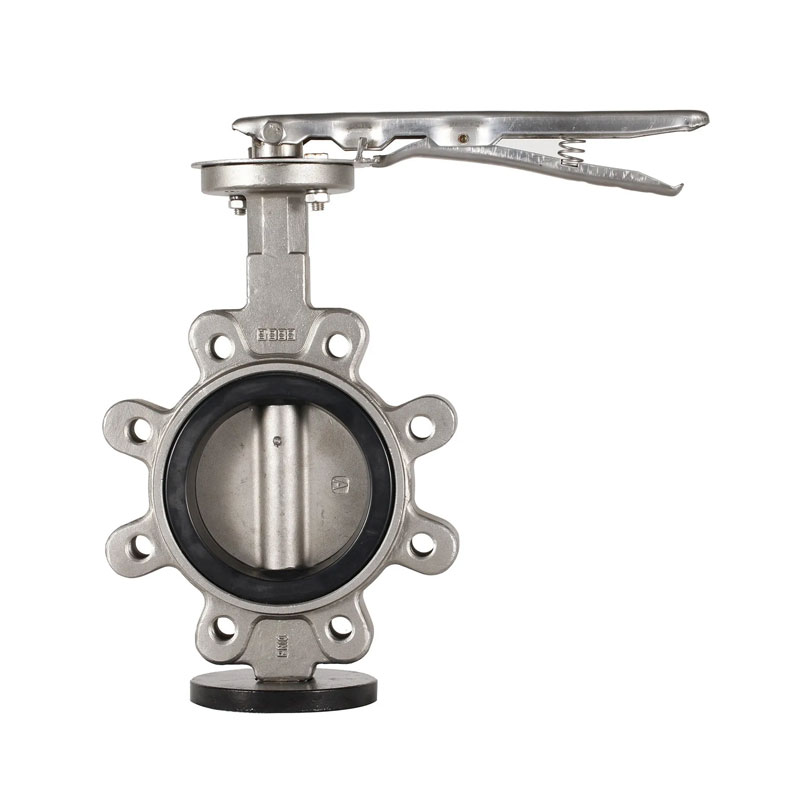

Lug Butterfly -klep

De Lug Butterfly -klep gemaakt in China Joepai Factory neemt een uitstekende aan flensaansluitstructuur, met schroefdraadoorgaten aan beide zijden van de Kleplichaam, die aan beide uiteinden afzonderlijk kan worden gedemonteerd en gehouden van de pijplijn.

Het is geschikt voor systemen die eind sluiting of dood vereisen Einde bedieningsscenario's. Vergeleken met vlinderkleppen, het wielontwerp Biedt een hogere structurele sterkte en installatieflexibiliteit, en is Op grote schaal gebruikt in industrieën zoals petrochemicaliën, energiecentrales, water Behandeling, papierproductie, voedsel en geneesmiddelen.

Installatie en onderhoud

1. Tijdens de installatie moet de klepschijf in de gesloten worden gestopt positie.
2. De openingspositie moet worden bepaald volgens de rotatiehoek van de vlinderplaat.
3. Lug vlinderkleppen met bypass -kleppen moeten worden geopend voordat u wordt geopend.
4. De installatie moet worden uitgevoerd volgens de fabrikant Installatie -instructies. Voor zware vlinderkleppen, een massieve fundering moet worden ingesteld.

Belangrijkste punten voor constructie

1. De installatiepositie, hoogte en import/exportrichting moeten voldoen De ontwerpvereisten en de verbinding moet stevig en strak zijn. Alle Soorten handmatige kleppen geïnstalleerd op geïsoleerde pijpleidingen mogen niet hebben handgrepen naar beneden gericht.
2. Voordat u de klep installeert, moet een visuele inspectie worden uitgevoerd, en Het klepnaamteltje moet voldoen aan de huidige nationale standaard "Algemene klepmarkering" GB 12220.

Voor Lug Butterfly -kleppen met een werkdruk groter dan 1,0 MPa en een afsluitende functie op de hoofdpijplijn, sterkte en Strakte tests moeten vóór installatie worden uitgevoerd, en ze kunnen alleen worden gebruikt na het doorstaan ​​van de tests. Tijdens de sterkte -test, de testdruk zal 1,5 keer de nominale druk zijn en de duur is niet minder dan 5 minuten. De klepschaal en verpakking moeten worden gekwalificeerd als er is Geen lekkage.

Tijdens de strakheidstest is de testdruk 1,1 keer de nominale druk; De testdruk moet voldoen aan de vereisten van GB 50243 Standaard voor de duur van de test, en het wordt als gekwalificeerd beschouwd als Er is geen lekkage op het afdichtingsoppervlak van de klepschijf.
