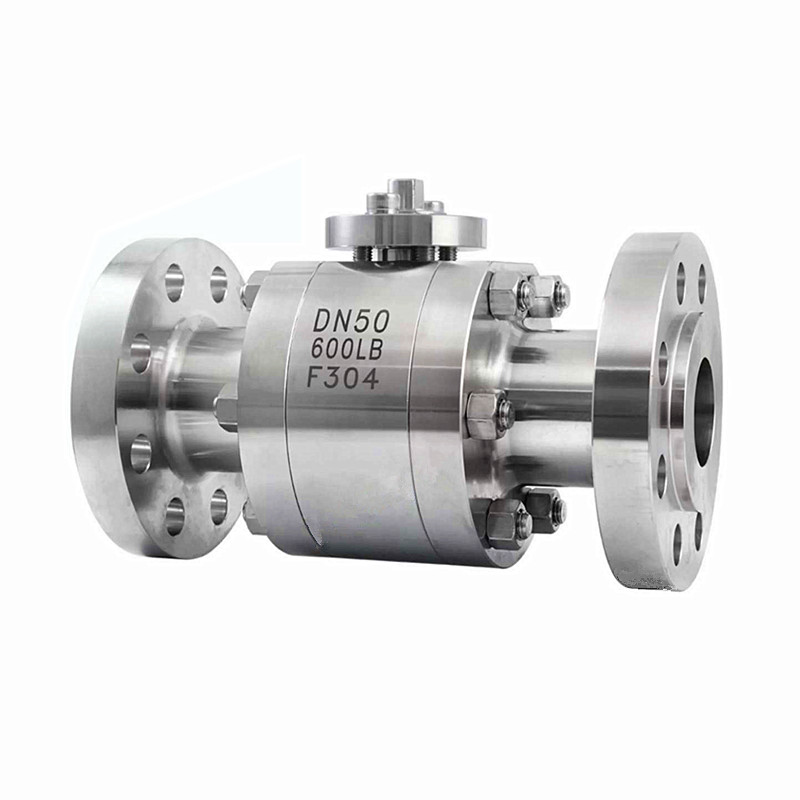

ANSI geflensde hogedruk gesmede kogelkraan 600LB

JOEPAI Valve is sinds 2003 nauw betrokken bij de ANSI Flanged High Pressure Forged Ball Valve 600LB-markt, met de nadruk op maatwerk- en exportdiensten voor gesmede hogedrukkleppen, met een rijke OEM-ervaring en internationaal projectmatchingrecords. In industriële toepassingen waarbij sprake is van zware omstandigheden zoals hoge druk, hoge temperaturen of corrosieve media, zijn gesmede kogelkranen vaak een betrouwbaardere keuze dan gegoten kleppen. In tegenstelling tot de meeste kogelkranen die gebruik maken van gietprocessen, verbeteren gesmede kleppen hun structurele sterkte en drukweerstand aanzienlijk door een unieke productiemethode. Kies een gesmede kogelkraan voor zware omstandigheden waarbij veiligheid, betrouwbaarheid en maximale sterkte niet onderhandelbaar zijn.

Ontwerpvoordelen

Driedelig lichaamsontwerp: het kleplichaam is verdeeld in twee delen, waardoor het onderhoud en de vervanging van componenten wordt vergemakkelijkt, de uitvaltijd wordt verminderd en de algehele sterkte en afdichtingsprestaties van de klep worden verbeterd;

Materiaal van gesmeed staal: het kleplichaam, de kogel en de klepsteel zijn allemaal gemaakt van hoogwaardig gesmeed staal (bijv. A105, F304, F316), dat een hoge sterkte en goede corrosieweerstand heeft. Het kan de erosie van verschillende chemische media weerstaan ​​en de levensduur van de klep verlengen;

Drijvend kogelontwerp: de bal kan vrij zweven onder de druk van het medium en sluit nauw aan op de klepzitting, waardoor een goed afdichtend effect ontstaat en geen lekkagerisico wordt gegarandeerd;

Flensaansluiting: keurt een standaard flensverbindingsmethode goed die voldoet aan de ASME B16.5-norm, waardoor de betrouwbaarheid en afdichtingsprestaties van de installatie worden gegarandeerd;

Brandveiligheidsontwerp: De klep voldoet aan de API 607-norm en kan de afdichtingsprestaties behouden, zelfs in geval van brand, waardoor mediumlekkage wordt voorkomen en de systeemveiligheid wordt gegarandeerd;

Antistatisch apparaat: Uitgerust met een ingebouwd antistatisch apparaat, voorkomt het effectief statische accumulatie, vermindert het risico op brand en explosie en is het bijzonder geschikt voor de controle van ontvlambare en explosieve media;

Meerdere bedieningsmodi: het kan worden uitgerust met handmatige, pneumatische, elektrische of hydraulische actuatoren om automatische bediening op afstand te bereiken.

Zodra het klepontwerp is voltooid, gaan onze bekwame technici verder met het smeedproces. Bij smeden wordt mechanische kracht toegepast – vaak gecombineerd met warmte – om metaal te vormen tot zeer sterke, dichte componenten. Zowel het kleplichaam als de interne onderdelen zijn gesmeed, wat resulteert in uitzonderlijk robuuste, robuuste kleppen die betrouwbare prestaties leveren, zelfs onder de meest veeleisende omstandigheden.

Technische specificatie

Nominale diameter: 1/2″ tot 8″ (DN15 tot DN200)

Drukklasse: 150LB~600LB

Temperatuurbereik: -29℃ tot +425℃

Verbindingsmethode: flensverbinding (voldoet aan de ASME B16.5-standaard)

Bedieningsmodus: handmatig, pneumatisch, elektrisch, hydraulisch

Ontwerpstandaard: API 608, ASME B16.34

Testnorm: API 598, ISO 5208

Brandbeveiligingsontwerp: API 607

Toepasselijke media: water, olie, gas, chemische media, enz.

Materialen van gesmede kogelkraanonderdelen

Belangrijkste afmetingen

Cmeisje 150LB                                                                                                                                                                                                                                                                                                                                                        Eenheid: mm

Cmeisje 300LB                                                                                                                                                                                                                                                                                                                                                     Eenheid: mm

Cmeisje 600LB                                                                                                                                                                                                                                                                                             Eenheid: mm

NPS	DN	d	L			FLENS						W	H
			RF	RTJ	BW	D	D1	D2	f	b	N-φd
1/2"	15	13	165	/	165	95	66.5	35	7	14.5	4-16	140	78
3/4"	20	19	190	/	190	115	82.5	43	7	16	4-19	140	80
1"	25	25	216	/	216	125	89	51	7	17.5	4-19	180	110
11/4"	32	32	229	/	229	135	98.5	64	7	21	4-19	200	115
11/2"	40	38	241	/	241	155	114.5	73	7	22.5	8-22	250	135
2"	50	50	292	295	292	165	127	92	7	26	8-19	300	152
3"	80	75	356	359	356	210	168.5	127	7	32	8-22	650	224
4"	100	100	432	435	432	275	216	157	7	38.5	8-25	800	248
