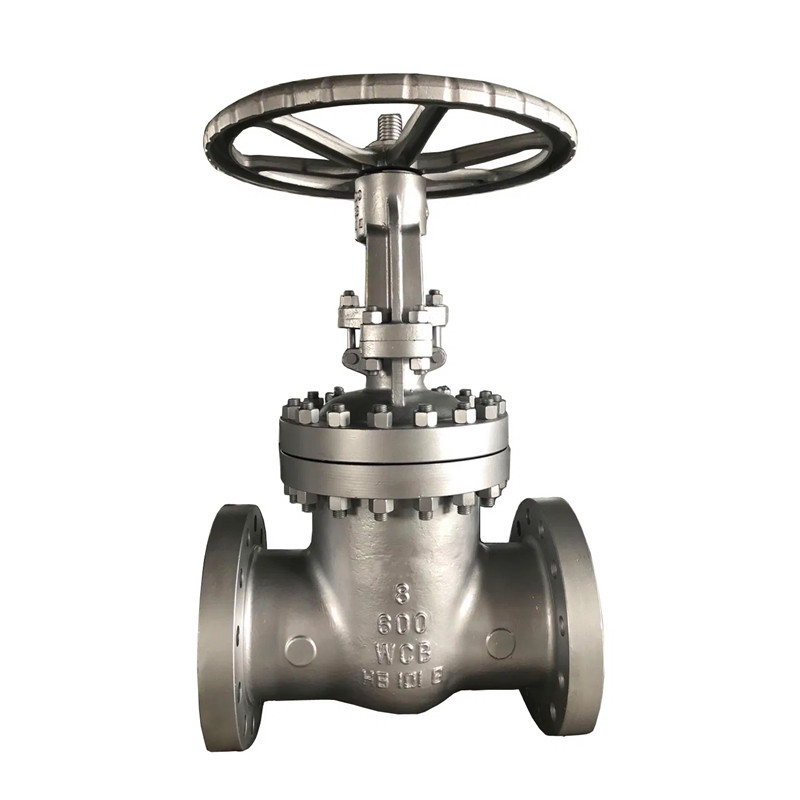

Gegoten stalen schuifafsluiter met stijgende spindel, klasse 600
De twee afdichtingsoppervlakken van JOEPAI hoge kwaliteit gegoten stalen massieve wigschuifafsluiter klasse 600 met stijgende steel vormen een bepaalde hoek met de as van de pijpleiding, dat wil zeggen dat de twee afdichtingsoppervlakken van de schuifafsluiter wigvormig zijn. De hellingshoek van het afdichtingsoppervlak omvat doorgaans 2 ° 52 ', 3 ° 30', 5%, 8 ° en 10 °, en de grootte van de hellingshoek hangt voornamelijk af van de temperatuur van het medium. Over het algemeen geldt dat hoe hoger de werktemperatuur, hoe groter de hoek moet worden genomen om de kans te verkleinen dat de poort tijdens temperatuurveranderingen vast komt te zitten.
JOEPAI heeft een zeer uitgebreide ervaring in de productie van gegoten schuifafsluiters. Onze hoogwaardige gietstalen massieve wigvormige schuifafsluiter klasse 600 met stijgende steel is ontworpen, ontwikkeld en vervaardigd in strikte overeenstemming met API, ASTM, ASME, ANSI en andere erkende normen. Gegoten schuifafsluiters kunnen worden onderverdeeld in dubbele poort,
enkele poort en elastische schuifafsluiters in wigschuifafsluiters. Dubbele poortwig
poort klep. Dit type klep wordt veel gebruikt in water en stoom
pijpleidingen. De voordelen van de structuur zijn:
1. De nauwkeurigheidseis voor de hoek van het afdichtingsoppervlak is relatief
laag. 2. Het is niet waarschijnlijk dat een temperatuurstijging het fenomeen veroorzaakt
het hek vastzetten.
Wanneer het afdichtingsoppervlak verslijt, kan ter compensatie een pakking worden toegevoegd.
Specificatie van normen:
Ontwerpbeoordeling: API600
Van aangezicht tot aangezicht: AMSE B16.10
Geflensde uiteinden: ASME B16.5
Inspectie en testen: API 598
Speciaal: NACE MR-01-75 standaard is werkbaar; OEM/ODM;
Ondersteuning maatwerk.
Toepasselijke functies
Geschroefde motorkap of drukafdichtingskap
Stevige wig
Hard geconfronteerd 13CR%, STL enz
Volledige haven
Buitenschroef en juk (OS&Y), stijgende stuurpen
Geschroefde motorkap, BB
Verlengde motorkap voor cryogene diensten
Vergrendelingsapparaat Optioneel
Door te geven op aanvraag
Grootte: 2" tot 24" (DN50 tot DN600)
Eindaansluiting: Flens RF, FF, RTJ, BW
Materialen: Koolstofstaal, Koolstofstaal op lage temperatuur, Roestvrij staal, Duplexroestvrij staal, Super Duplexroestvrij staal, Nikkellegeringen, Nikkelaluminiumbrons, Hastelloy, Inconel enz.
Bediend door: handwiel, tandwielbediening, pneumatische, hydraulische en elektrische actuator
