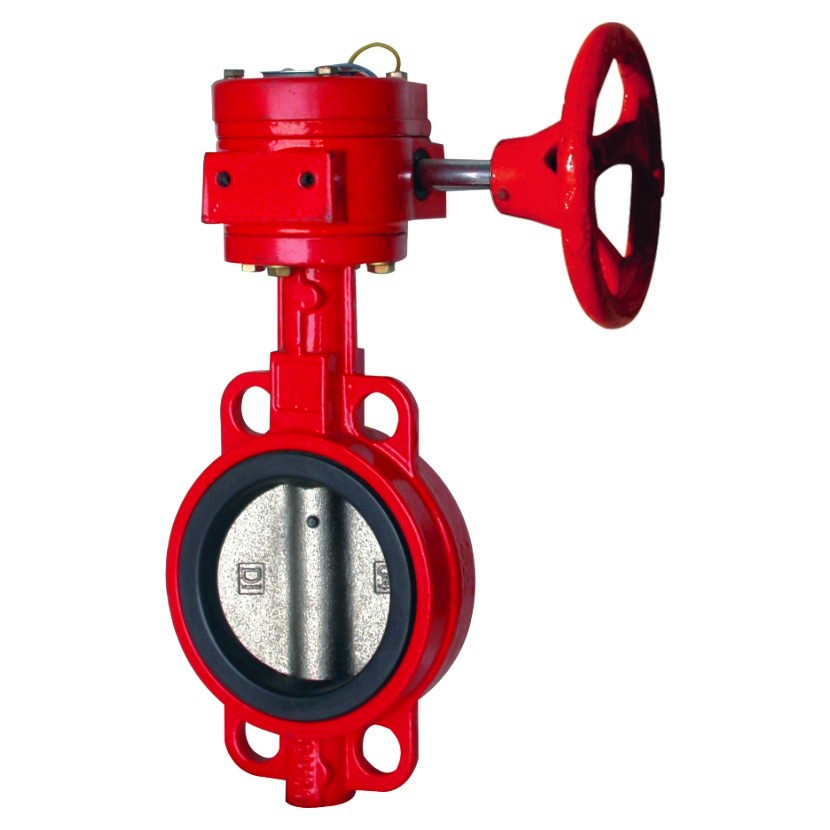

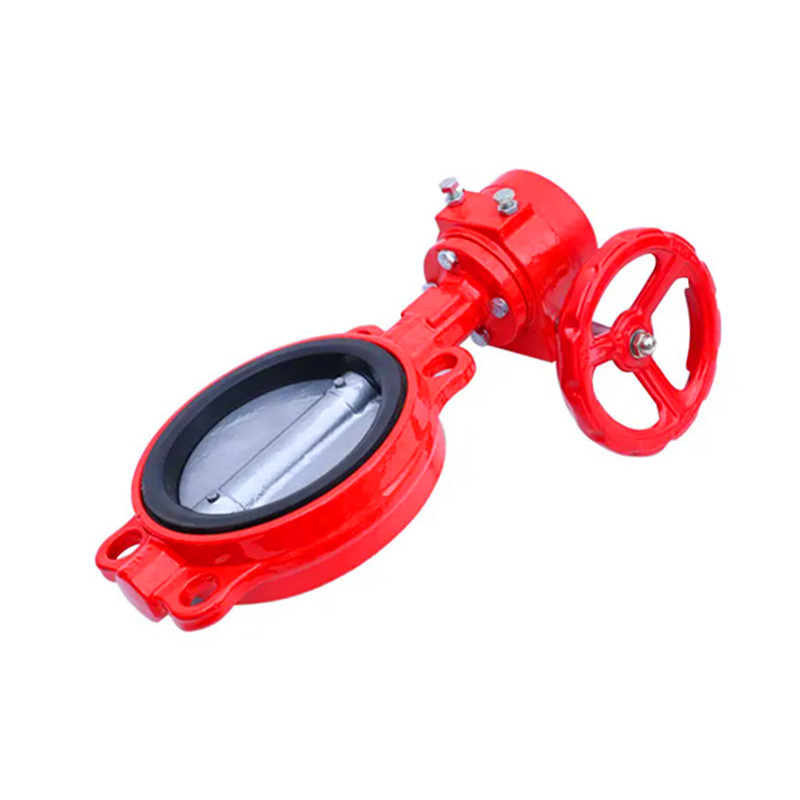

Nodulair gietijzer brandbestrijding signaal vlinderklep

De JOEPAI nodulair gietijzeren brandbestrijdingssignaalvlinderklep vertegenwoordigt de integratie van traditionele stroomcontroletechnologie met moderne bewakingsmogelijkheden voor uitgebreide brandbeveiligingssystemen. Deze brandbestrijdingssignaalvlinderkleppen zijn voorzien van een robuuste nodulair gietijzeren constructie met superieure corrosieweerstand, waardoor de signaalvlinderkleppen geschikt zijn voor veeleisende toepassingen in verschillende omgevingsomstandigheden. De nodulair gietijzeren kleppen zijn voorzien van een geavanceerd elektrisch signaalapparaat dat de status van de kleppositie in real-time doorgeeft aan centrale brandmeldpanelen, waardoor directe systeembewaking en -verificatie wordt gegarandeerd. Ontworpen met een compact profiel en lichtgewicht constructie, maken de brandbestrijdingsvlinderkleppen een eenvoudige installatie mogelijk met behoud van uitzonderlijke duurzaamheid en lange levensduur. Het innovatieve ontwerp van deze signaalvlinderkleppen combineert betrouwbare prestaties met intelligente bewakingsmogelijkheden, waardoor een optimale oplossing ontstaat voor moderne brandbeveiligingseisen.

Functies

1. Het kleine formaat en het lichte gewicht maken het eenvoudig te installeren en te onderhouden. Bovendien kan het overal worden geïnstalleerd waar dat nodig is;

2. Eenvoudige en compacte constructie, snelle 90 graden aan-uit bediening;

3. Geminimaliseerd bedrijfskoppel, energiebesparing;

4. Uitstekende regelprestaties en een lange levensduur;

5. Kan voor verschillende media worden gebruikt;

6. Kan worden gebruikt als conditionerings- en afsluitapparaat op een verscheidenheid aan corrosieve, niet-corrosieve gas-, vloeistof-, halfvloeibare en vaste poederleidingen en -vaten;

7. Het is geschikt voor systemen zoals aardolie, chemische industrie, levensmiddelen, medicijnen, papierproductie, watervoorziening enzovoort;

8.Flow-curve neigt naar een rechte lijn, uitstekende regelprestaties.

Belangrijkste technische gegevens

Maat: DN50-DN300 (2"-12")

Nominale druk: PN1,0-1,6MPa

Werktemperatuur: 15-150°C

Medium: Zoet water, rioolwater, zeewater, lucht, stoom, voedsel, gehaktbal, etc.

Capaciteit microschakelaar: AC, 220V, 1A; Gelijkstroom, 30V, 0,5A

Beschikbaar materiaal: nodulair gietijzer, gietijzer, roestvrij staal, koolstofstaal, aluminiumbrons

Druk en temperatuur

werkdruk	PN10, PN16
druk testen	schaal: 1,5 keer de nominale druk zitting: 1,1 keer de nominale druk
werktemperatuur	-10 °C tot 80 °C (NBR) -10 °C tot 120 °C (EPDM)
geschikte media	water, olie en gas

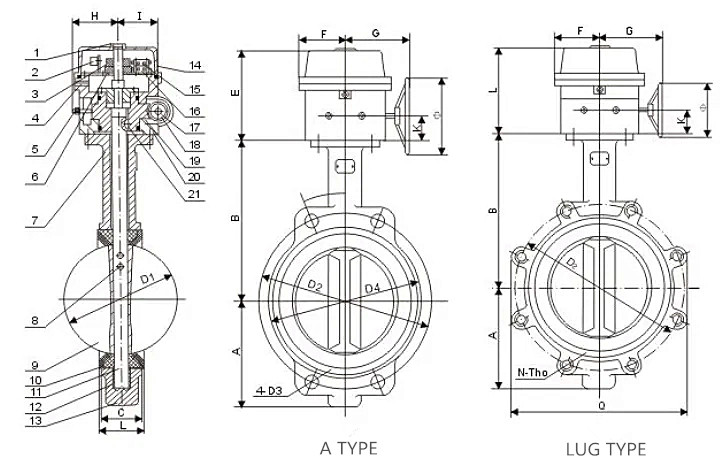

Belangrijkste materiaallijst

onderdelen	materiaal
lichaam	gietijzer, nodulair gietijzer,
zitplaats	EPDM, NBR, VITON, PTFE
schijf	nikkel nodulair gietijzer, AI brons, roestvrij staal
stang	koolstofstaal, roestvrij staal
bus	PTFE
"O"-ring	PTFE
pin	roestvrij staal
sleutel	roestvrij staal

 Uitvoerende standaard:

Ontwerpstandaard	EN 593 , MSS SP67   API 609  BS5155
Inspectie en test	API 598 ISO 5208 EN 12266
Einde standaard	ANSI B16.1 KL. 125LB en B16.5 CL. 150LB AS 2129 Tabel D & E BS 10 Tabel D & E DIN 2501 PN6, PN10 & PN16 EN 1092 PN6, PN10 en PN16 ISO 2531 PN6, PN10 & PN16 ISO 7005 PN6, PN10 & PN16 KS B 1511 / JIS B 2210 5K en 10K MSS SP44 CL. 150LB AWWAC207 SABS 1123 Tafel 1000/3 en Tafel 1600/3
Van aangezicht tot aangezicht	ISO 5752, EN 558, MSS SP67 en API 609 DIN3202
Bovenste flens	ISO5211
