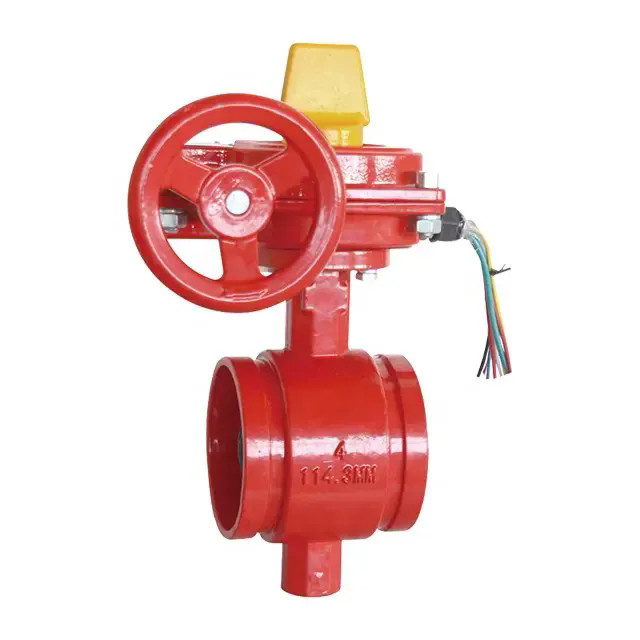

Brandsprinklersysteem Gegroefde signaalvlinderklep

De gegroefde fittingen voor het brandbestrijdingssysteem omvatten een gegroefde vlinderklep met een tandwielactuator en een anti-sabotageschakelaar. De JOEPAI's Fire Sprinkler System gegroefde signaalvlinderklep vertegenwoordigt een aanzienlijke vooruitgang in de brandbeveiligingstechnologie, waarbij een efficiënt gegroefd verbindingsontwerp wordt gecombineerd met een signaalversnellingsbak. Wanneer de klep een kwartslag wordt gedraaid, is de klep volledig open of gesloten. De Grooved Signal vlinderklep is een gegroefde klemverbindingsklep die volledig is ontworpen op basis van het symmetrieprincipe. Het is symmetrisch in de axiale middellijn, radiaal middellijn, tweezijdige volledige drukafdichting, met een signaalapparaat dat de klepwerking kan geven. Het wordt voornamelijk gebruikt in verschillende watertoevoer- en afvoerleidingen, brandbeveiliging van gebouwen en andere systemen, vooral in fittingen van brandbeveiligingssystemen, om de stroming van het medium af te sluiten en aan te passen.

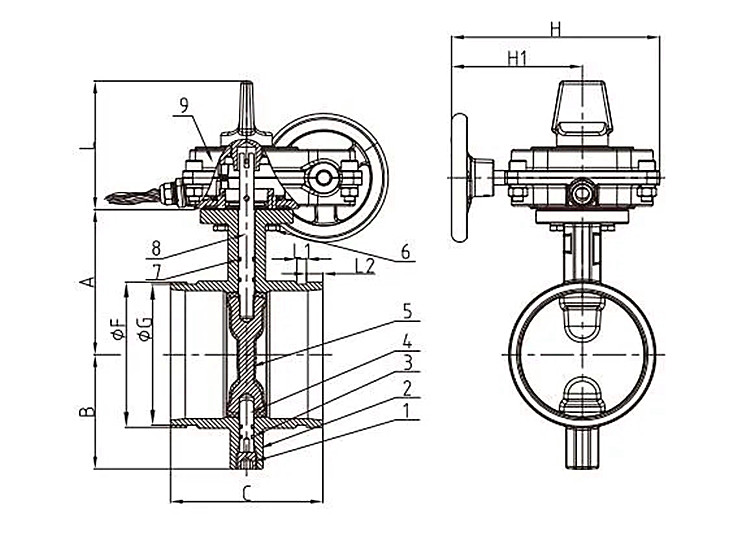

Hoofdonderdeel en materialen

Technische kenmerken

Voldoet aan: ANSI / AWWA C606 Standaard Clear Waterway-ontwerp

Verbindingen: gegroefde uiteinden, eenvoudig te installeren en te vervangen

Groot effectief circulatiegebied en lagere vloeistofweerstand

Snel openen en sluiten, goede aanpassingsprestaties

Klein openings- en sluitmoment, wat arbeidsbesparend is.

Maten: 2", 2½", 3", 4", 5", 6", 8", 10", 12"

Maximale werkdruk: 21 BAR / 300 PSI (maximale testdruk: 600 PSI) voldoet aan UL1091 & ULC/ORD-C1091 & FM-klasse 1112 Maximale werktemperatuur: -20°C tot 80°C

Ontwerpstandaard: API 609

Toepassing: gebruik binnen en buiten

Binnen- en buitenzijde met epoxycoating door elektrostatische spray conform AWWA C550

Zittingschijf Veerkrachtig EPDM-gecoat

In de fabriek geïnstalleerde toezichtssabotageschakelaar

Bovenflensnorm ISO5211 / 1

Ontwerp en materialen kunnen zonder voorafgaande kennisgeving worden gewijzigd

Technische specificaties en ontwerpkenmerken

De gegroefde signaalvlinderklep voor het Fire Sprinkler-systeem maakt gebruik van gegroefde aansluitingen die compatibel zijn met standaard koppelingssystemen, waardoor de installatietijd aanzienlijk wordt verkort in vergelijking met traditionele flens- of schroefdraadverbindingen. De signaalvlinderkleppen zijn verkrijgbaar in maten van DN50 tot DN300 (2" tot 12") en handhaven een drukwaarde van PN16, geschikt voor de meeste vereisten voor sprinklersystemen. De gegroefde vlinderkleppen werken effectief binnen temperatuurparameters van -10°C tot 120°C en zijn geschikt voor verschillende omgevingsomstandigheden die voorkomen bij brandbeveiligingstoepassingen. Een brandvlinderklep bestaat voornamelijk uit een schijf, spindel, afdichtring en behuizing. Tussen de steel en de schijf bevindt zich een telescopische pakking om slijtage tijdens het openen en sluiten van de klep effectief te verminderen.

Toepassingsscenario's en installatiehandleiding

De gegroefde signaalvlinderklep voor het brandsprinklersysteem vervult essentiële functies in diverse brandsprinklersysteemconfiguraties waarbij betrouwbare stroomregeling en positieverificatie cruciaal zijn. Voordat u een brandvlinderklep gebruikt, dient u al het vuil te verwijderen om een ​​goede opening en stroomregeling te garanderen. Operators moeten letten op de openings- en sluitrichting van de klep, meestal gemarkeerd met 'open' en 'gesloten'. Open betekent rotatie met de klok mee, terwijl sluiten een rotatie tegen de klok in aangeeft. Let er bij het sluiten van een vlinderklep vooral op dat u de klep niet te hard draait om te voorkomen dat de spindel breekt en onnodige schade ontstaat. Bij het gebruik van een brandvlinderklep moet u op een aantal voorzorgsmaatregelen letten. Controleer vóór gebruik eerst of de bluswaterbron en de leidingen goed vrij zijn van obstakels. Ten tweede moet u bij het blussen van een brand speciale aandacht besteden aan het openen en sluiten van de klep om overmatige waterinstroom en onvoldoende wateruitstroom te voorkomen, wat het brandbestrijdingseffect kan beïnvloeden. Ten slotte moeten brandvlinderkleppen regelmatig worden geïnspecteerd om een ​​goede werking te garanderen.

Een juiste installatie vereist een zorgvuldige planning en uitvoering om optimale prestaties en betrouwbare signaaloverdracht te garanderen. Brandbeveiligingstechnici adviseren om de gegroefde signaalvlinderkleppen te installeren met voldoende ruimte voor bediening en onderhoudstoegang tot zowel het klepmechanisme als de elektrische aansluitingen. De sprinklerkleppen moeten onafhankelijk worden ondersteund nabij de gegroefde verbindingen om spanningsoverdracht op het kleplichaam te voorkomen. Installatieteams moeten de juiste uitlijning met de verbindingsleidingen verifiëren en ervoor zorgen dat de elektrische aansluitingen goed zijn afgedicht en beschermd tegen omgevingsfactoren. De signaalvlinderkleppen vereisen correcte bedrading naar brandmeldpanelen volgens de specificaties van de fabrikant en lokale elektrische codes. Reguliere onderhoudsprotocollen voor deze gegroefde vlinderkleppen omvatten driemaandelijkse visuele inspecties, jaarlijkse operationele tests en verificatie van de nauwkeurigheid van de signaaloverdracht om continue systeembetrouwbaarheid te garanderen.

Onderhoud en verzorging

Om de normale werking van de brandvlinderklep te garanderen, is het essentieel om regelmatig inspecties en onderhoud uit te voeren. Tijdens de inspectie moet speciale aandacht worden besteed aan de staat van de klepzitting en de afdichtring. Als er schade of slijtage aan de klepzitting of afdichtring wordt geconstateerd, moeten deze onmiddellijk worden vervangen. Om roest en corrosie te voorkomen, kunt u roestwerende olie of kerosine aanbrengen als de brandvlinderklep langere tijd niet wordt gebruikt. Na langdurige opslag moet de klep periodiek worden bediend om vastlopen of moeilijkheden bij het openen te voorkomen.
